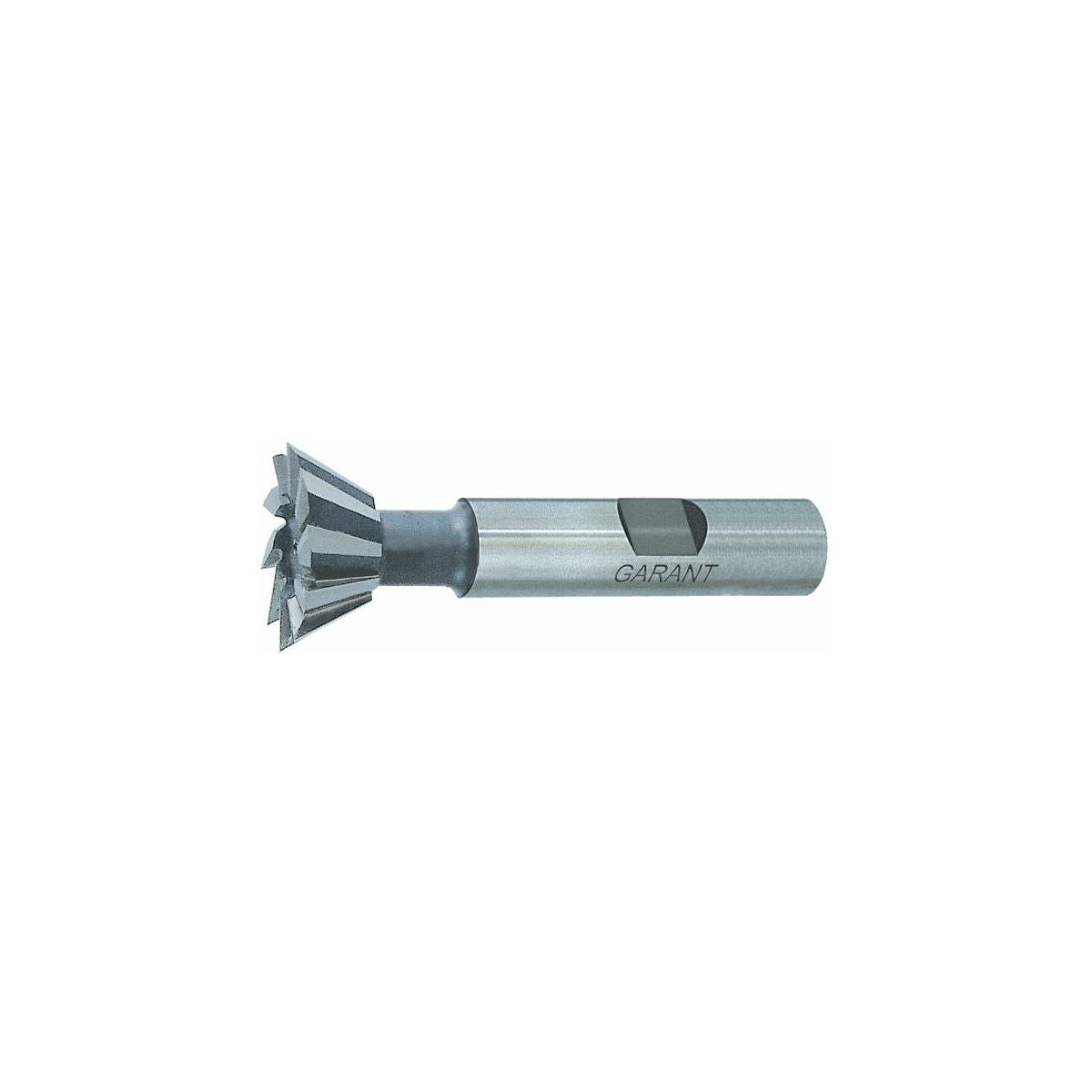

Kulmajyrsin muoto C 60°, pinnoittamaton
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Pinta erikoiskäsitelty.
Muodossa C on sekä sivu- että päätyterät.
Huomautus
Pienten johteiden jyrsintään työkalu- ja konerakennuksessa.
Käyttötiedot
N
250
N
70
P
35
P
28
N
35
K
22
Tekniset tiedot
| Tuotetyyppi | Kulmajyrsin |
|---|---|
| Leikkausmateriaali | HSS Co 5 |
| Materiaalille (värirengas) | Ilman |
| Toleranssi nimellis-⌀ | js16 |
| Pinnoite | pinnoittamaton |
| Sisäinen jäähdytys | ei |
| Syöttösuunta | vaakasuora |

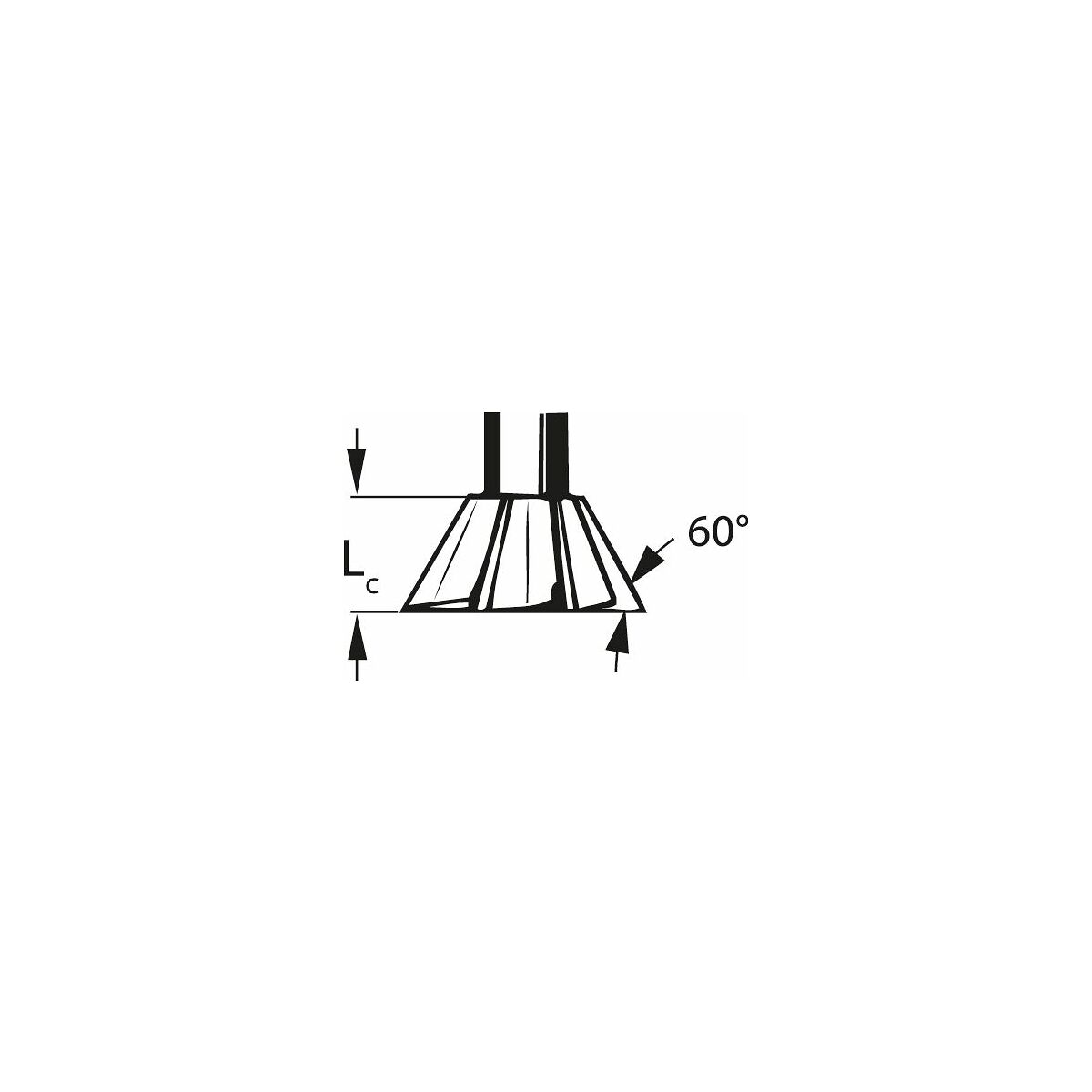

| Kulmaviisteen kulma | 60 astetta |
| Kiinnitys | DIN 1835 B |
| Varren toleranssi | h6 |
| Normi | DIN 1833 |
| Lastuamissyvyys ap min | 0.01 mm |
| Vapautushalkaisija d1 | 15 mm |
| Syöttö fz teräksessä < 750 n/mm2 | 0.09 mm |
| Terien lukumäärä z | 14 |

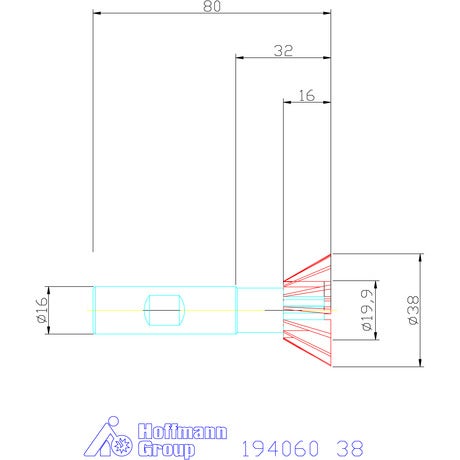

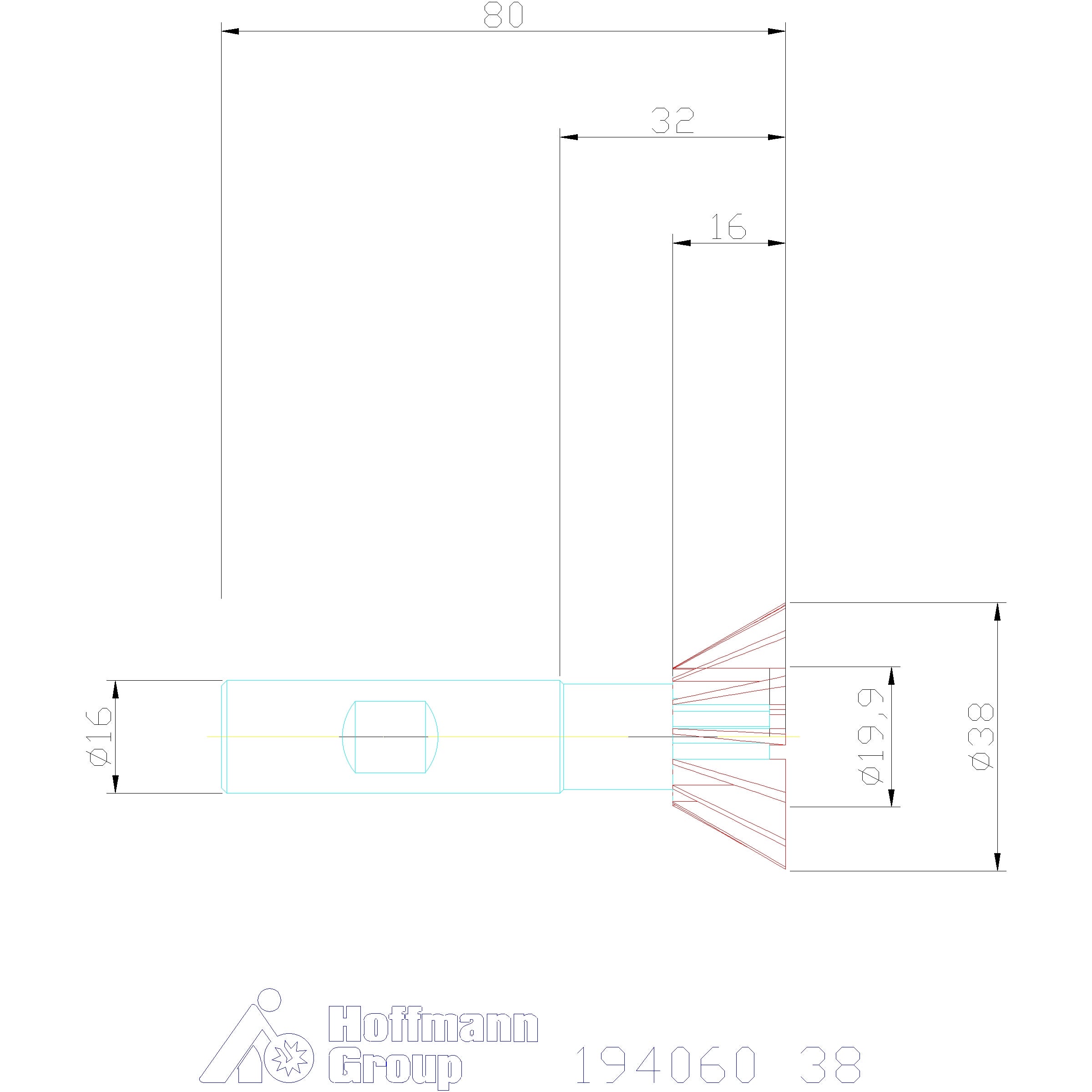

| Halkaisija ⌀ | 38 mm |
| Korjauskerroin fz | 1.25 |
| Varren halkaisija ds | 16 mm |
| Kokonaispituus l | 80 mm |
| Suurin sahaussyvyys ap max jyrsimällä | 16 mm |
| Muoto | C |
| Leikkuupituus | 16 mm |
Media
Tuotetiedot
| Tuotenumero | 194060 |
|---|---|
| EAN | 4045197109828 |
