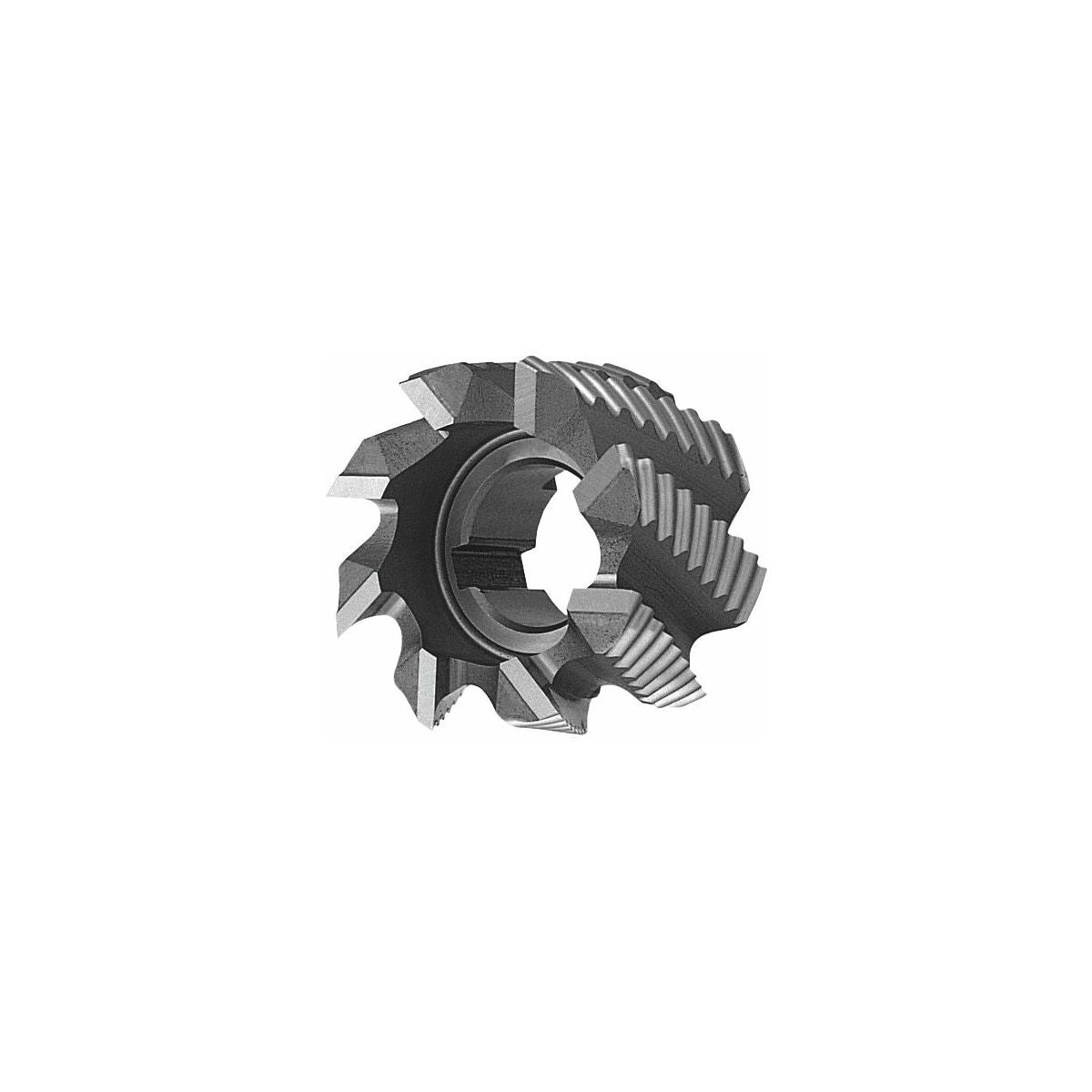

Päätypinnan rouhintajyrsin NR, pinnoittamaton
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Takapäästetty profiili. Leveä takapäästö voidaan usein hioa uudelleen ilman profiilin muutosta.
Huomautus
fz kun ae = 0,5 - 1×D.
Käyttötiedot
P
30
P
28
P
25
M
20
M
18
N
45
Tekniset tiedot
| Kierrekulma | 27 astetta |
|---|---|
| Jyrsintäprofiili | NR |
| Syöttösuunta | vaakasuora ja vinottainen |
| Kulmaviisteen kulma | 90 astetta |
| Otsapäätyjyrsimen pidin | Sovitemitalla |
| Kosketuskulma | 90 astetta |
| Materiaalille (värirengas) | Ilman |
| Toleranssi nimellis-⌀ | js16 |
| Pinnoite | pinnoittamaton |
| Sisäinen jäähdytys | ei |
| Tuotetyyppi | Lieriöjyrsin |
| Leikkausmateriaali | HSS Co 5 |
| Normi | DIN 1880 T1 |
| Lastuamissyvyys ap min | 0,01 mm |
| Syöttö fz vierintäjyrsintään teräksessä < 750 n/mm2 | 0.07 mm |
| Kokonaiskorkeus | 50 mm |
| Terien lukumäärä z | 10 |
| Halkaisija ⌀ | 100 mm |
| Jyrsintäsyvyys ap max. | 20 mm |
| Korjauskerroin fz | 1.25 |
| Varren malli | reiällä |
| Reikä-⌀ h7 | 32 mm |
| Suurin sahaussyvyys ap max jyrsimällä | 50 mm |
Media
Tuotetiedot
| Tuotenumero | 182200 |
|---|---|
| EAN | 4045197096777 |
