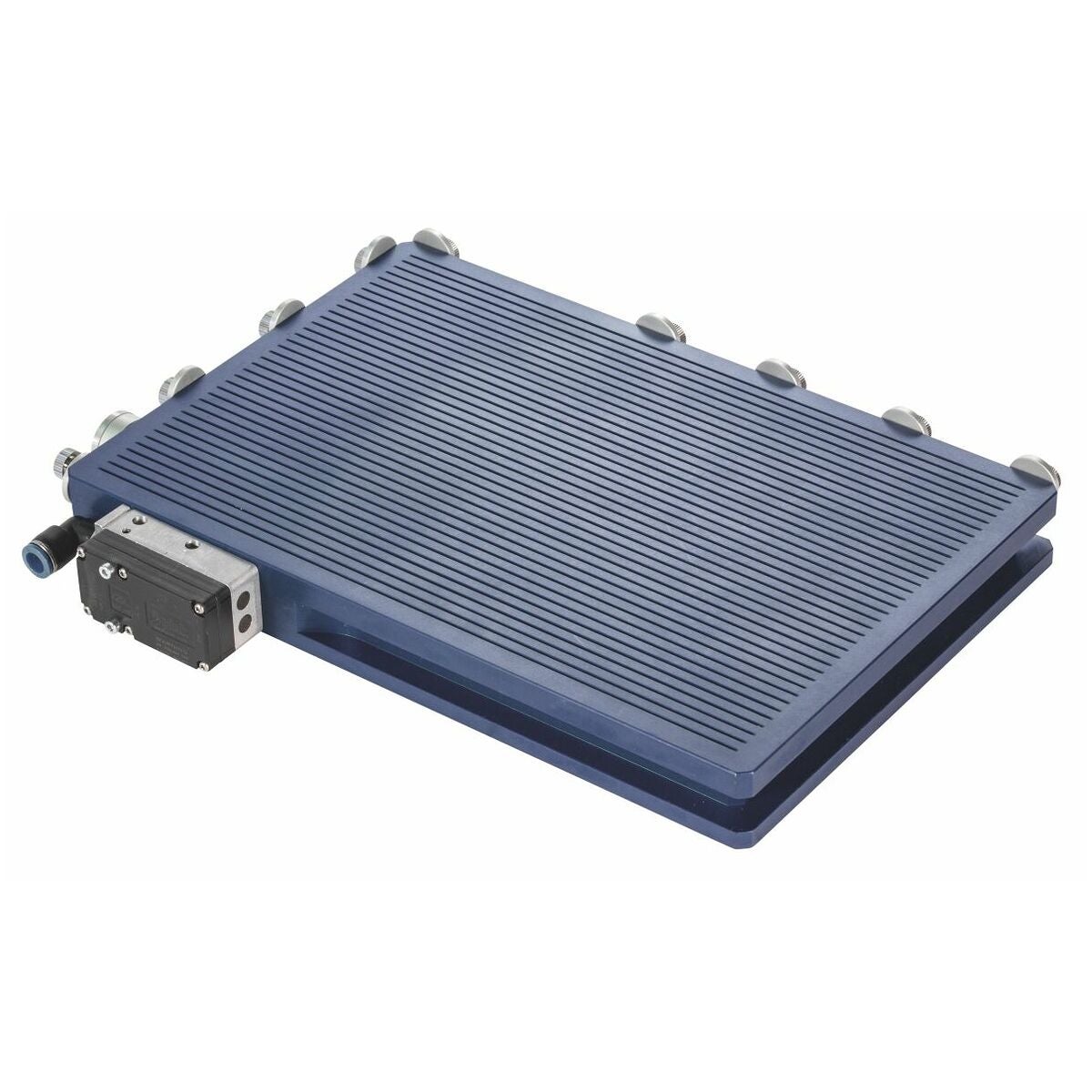

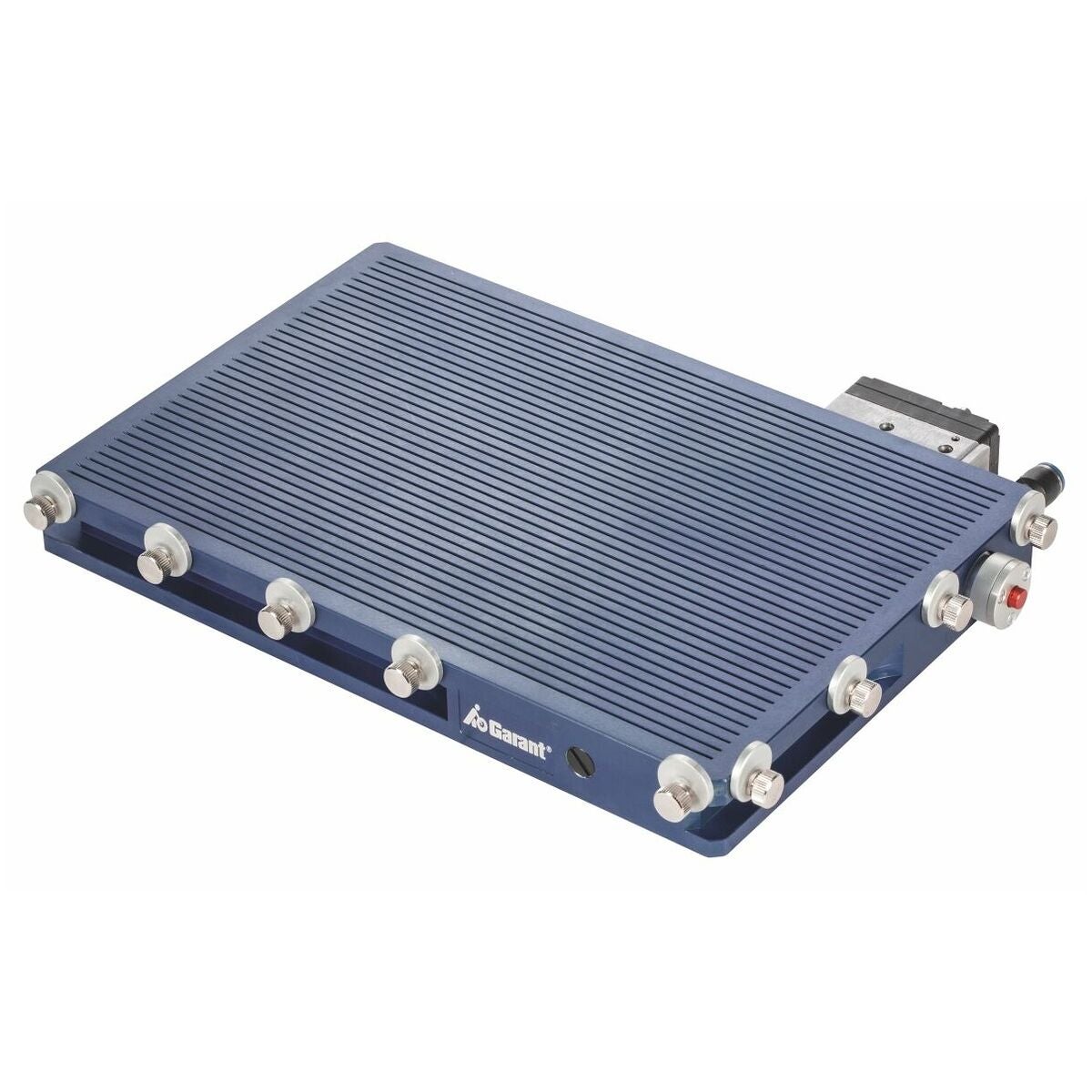

Urallinen vakuumilevy, Venturi-järjestelmä

Tuotekuvaus

Rakenne
Alumiini, teräksensininen anodisoitu. Käyttöpaine 3,5–8 bar. Loppuvakuumi on noin 80 mbar (92 % vakuumi). Integroitu äänenvaimennin vähentää melun muodostumista. Tasaisuus ± 0,5 mm.

Etu
Edullinen aloittelijajärjestelmä. Vähäinen huollontarve. Heti käyttövalmis.

Käyttötiedot
Vakuumikiinnitykseen ilman vakuumipumppua.

Toimitussisältö
Vastealuslevyt, paineilmaletku ⌀10 mm (1 m), venturisuutin (1 kpl).
Kumiadapterimatto (1 kpl).

Huomautus
Venturisuuttimia käytettäessä emme suosittele työstöä jäähdytysneste-emulsiolla.
Etu
Nopea ja helppo muutos vakuumipumppukäytölle mahdollinen.

Toimitussisältö
Letkunippa (1 kpl), liitäntä LW 12 (1 kpl), kiinnityskonsolit (2 kpl).

Tarkoitettu käyttö
Tarkoitettu käyttö

• Työkappaleiden kiinnitykseen ja fiksointiin, kun muoto on yksinkertainen ja pinnat karkeat.
• soveltuu 5-sivuiseen työstöön, mutta konepöydän kierto- tai kääntöliikkeet eivät ole mahdollisia (letkun reititys).
• Teolliseen käyttöön.
• Käytä vain teknisesti moitteettomassa ja käyttöturvallisessa kunnossa.

Sopimaton käyttö

• Älä käytä räjähdysvaarallisilla alueilla.
• Älä tee muutostöitä omin päin.

Tarkoitettu käyttö

• Työkappaleiden kiinnitykseen ja fiksointiin, kun muoto on yksinkertainen ja pinnat karkeat.
• soveltuu 5-sivuiseen työstöön, mutta konepöydän kierto- tai kääntöliikkeet eivät ole mahdollisia (letkun reititys).
• Teolliseen käyttöön.
• Käytä vain teknisesti moitteettomassa ja käyttöturvallisessa kunnossa.

Sopimaton käyttö

• Älä käytä räjähdysvaarallisilla alueilla.
• Älä tee muutostöitä omin päin.

Tarkoitettu käyttö

• Työkappaleiden kiinnitykseen ja fiksointiin, kun muoto on yksinkertainen ja pinnat karkeat.
• Teolliseen käyttöön.
• Käytä vain teknisesti moitteettomassa ja käyttöturvallisessa kunnossa.

Sopimaton käyttö

• Älä käytä räjähdysvaarallisilla alueilla.
• Älä tee muutostöitä omin päin.

Rakenne
Alumiinia, terässininen anodisointi. Käyttöpaine 3,5–8 bar. Lopullinen alipaine noin 80 mbar (92 % alipaine). Integroitu äänenvaimennin vähentää melun muodostumista. Tasaisuus ± 0,5 mm.

Etu
Edullinen aloitusjärjestelmä. Vähäinen huoltotarve. Heti käyttövalmis.

Käyttötiedot
Vakuumikiinnitykseen ilman vakuumipumppua.

Toimitussisältö
Vastealuslevyt, paineilmaletku ⌀10 mm (1 m), venturi-suutin (1 kpl).
Kuminen adapterimatto (1 kpl).

Huomautus
Venturi-suuttimia käytettäessä emme suosittele työstöä jäähdytysnesteemulsiolla.

Tekniset tiedot

Tuotetiedot
