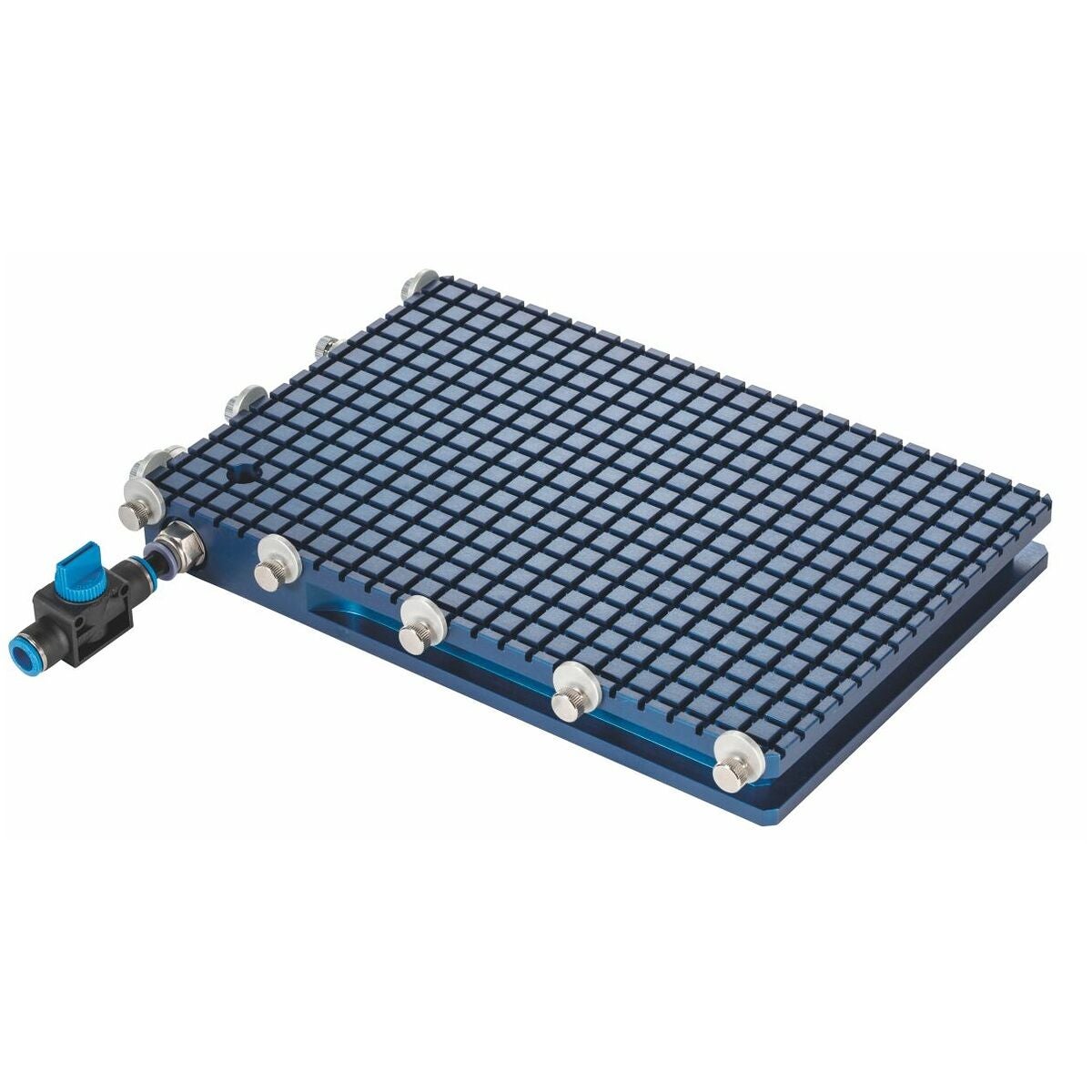

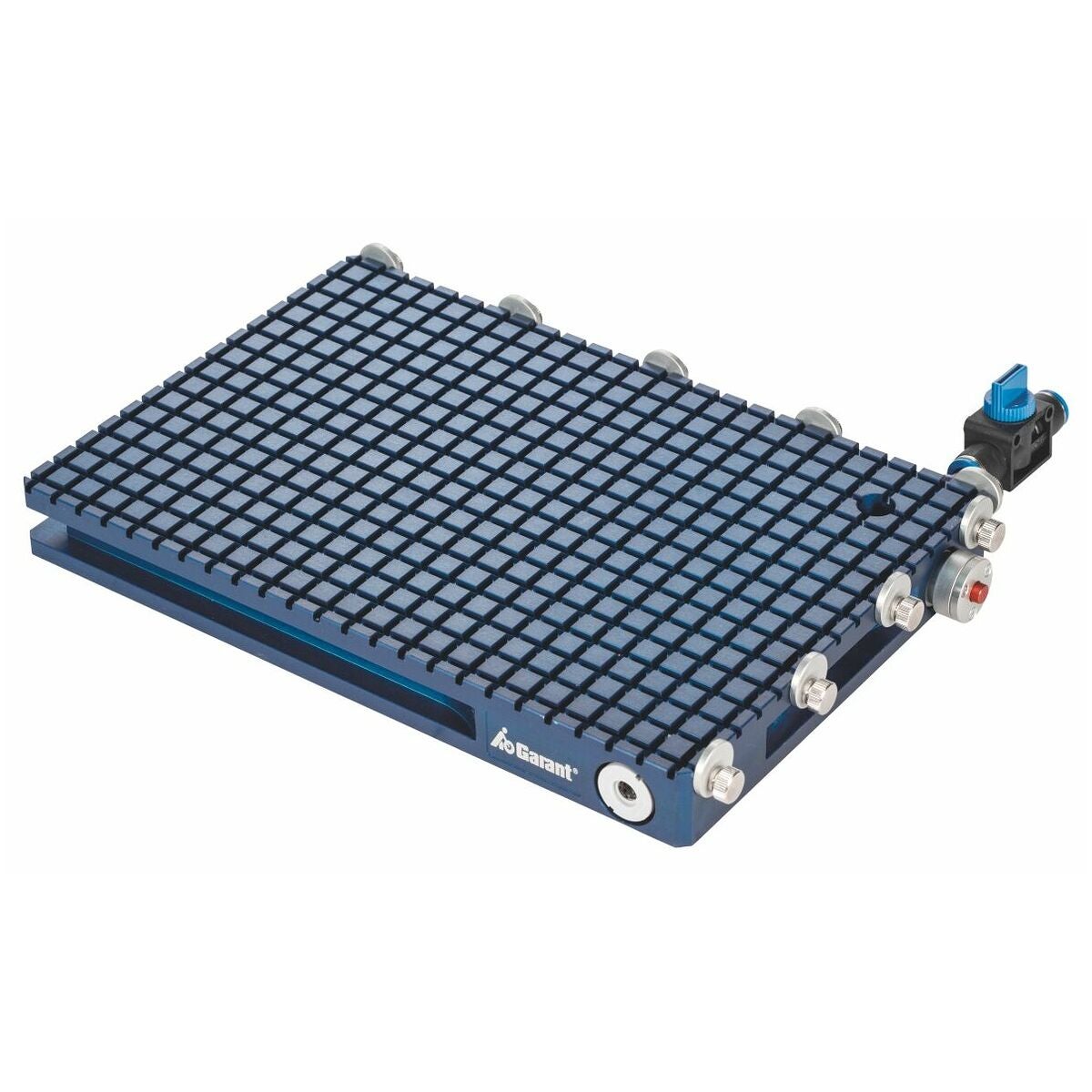

Ristikkötyhjiölevy, Venturi-järjestelmä

Tuotekuvaus

Rakenne
Alumiini, teräs, siniseksi anodisoitu. Käyttöpaine 3,5–8 bar. Lopullinen alipaine noin 80 mbar (92 % alipaine). Integroitu äänenvaimennin vähentää melun muodostumista. Tasaisuus ± 0,5 mm.

Etu
Edullinen aloittelijajärjestelmä. Vähäinen huoltotarve. Heti käyttövalmis.

Käyttötiedot
Työkappaleiden vakuumikiinnitykseen ilman vakuumppumppua.

Toimitussisältö

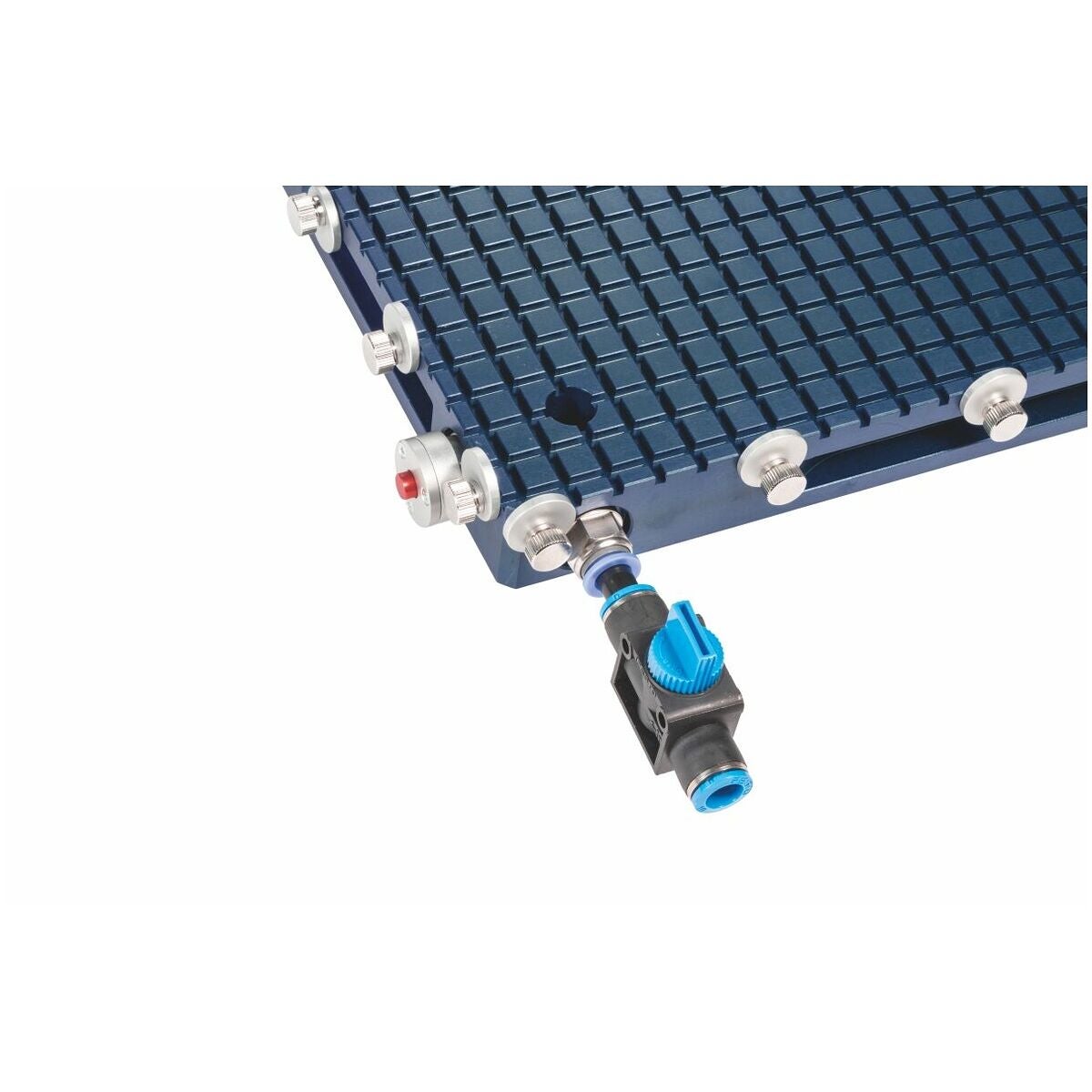

Vastinlevyt, paineilmaletku ⌀10 mm (1 m), venturisuutin (1 kpl).
Tiivistenauha ⌀ 4 mm (10 m).

Huomautus
Jos käytetään venturisuuttimia, emme suosittele työstöä jäähdytysneste-emulsiolla.
Rakenne

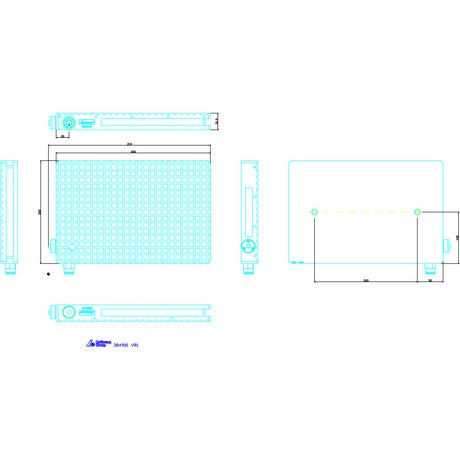

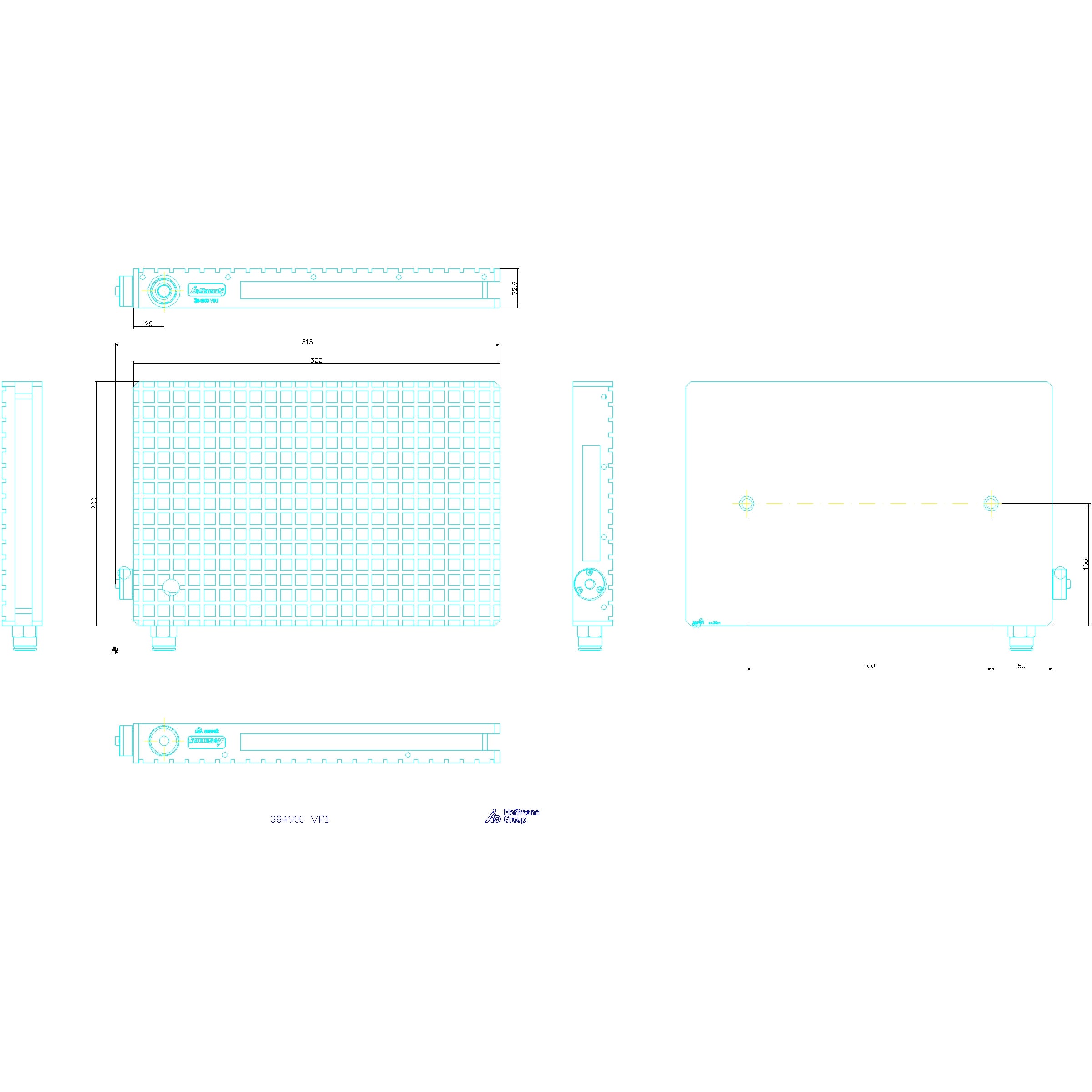

Sisältää 2 ZeroClamp-reikää 12M10, jako 200 mm.

Etu
Nopea ja helppo muunnos vakuumppumppukäyttöön mahdollinen.

Toimitussisältö
Letkunippa (1 kpl), liitäntä LW 12 (1 kpl), kiinnityskannattimet (2 kpl).

Tarkoitettu käyttö
Tarkoitettu käyttö

• Työkappaleiden kiinnitykseen ja paikallaan pitämiseen, kun muoto on yksinkertainen ja pinnat karkeat.

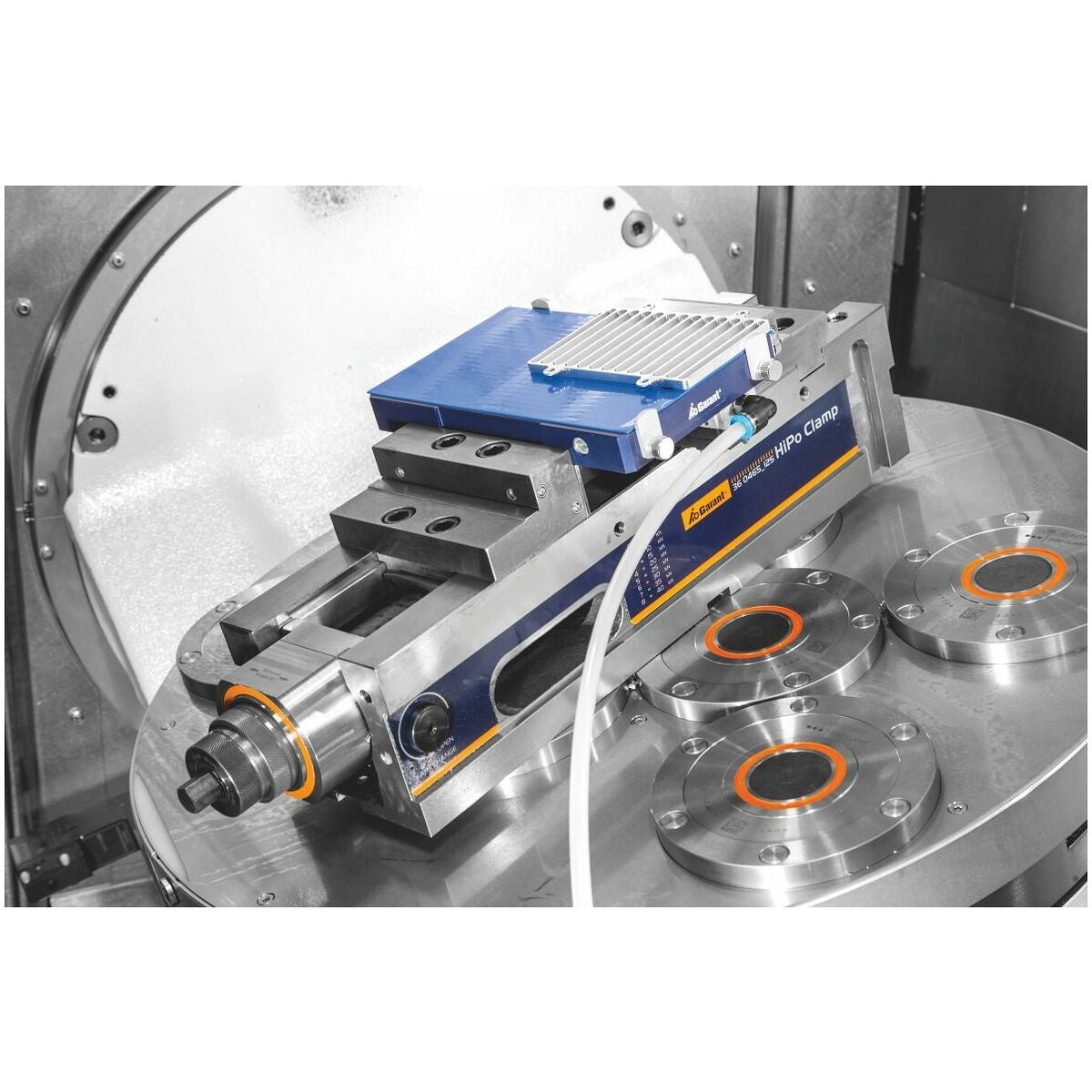

• soveltuu 5-sivuiseen työstöön, mutta konepöydän kierto- tai kääntöliikkeet eivät ole mahdollisia (letkujen vedon vuoksi).
• Teolliseen käyttöön.
• Käytä vain teknisesti moitteettomassa ja käyttöturvallisessa kunnossa.

Sopimaton käyttö

• Älä käytä räjähdysvaarallisilla alueilla.
• Älä tee omatoimisia muutostöitä.

Tarkoitettu käyttö

• Työkappaleiden kiinnitykseen ja paikallaan pitämiseen, kun muoto on yksinkertainen ja pinnat karkeat.
• soveltuu 5-sivuiseen työstöön, mutta konepöydän kierto- tai kääntöliikkeet eivät ole mahdollisia (letkujen vedon vuoksi).
• Teolliseen käyttöön.
• Käytä vain teknisesti moitteettomassa ja käyttöturvallisessa kunnossa.

Sopimaton käyttö

• Älä käytä räjähdysvaarallisilla alueilla.
• Älä tee omatoimisia muutostöitä.

Tarkoitettu käyttö

• Työkappaleiden kiinnitykseen ja paikallaan pitämiseen, kun muoto on yksinkertainen ja pinnat karkeat.
• Teolliseen käyttöön.
• Käytä vain teknisesti moitteettomassa ja käyttöturvallisessa kunnossa.

Sopimaton käyttö

• Älä käytä räjähdysvaarallisilla alueilla.
• Älä tee omatoimisia muutostöitä.

Rakenne
Alumiinia, teräksensininen eloksoitu. Käyttöpaine 3,5–8 bar. Lopputyhjiö on noin 80 mbar (92 % tyhjiö). Integroitu äänenvaimennin vähentää melua. Tasaisuus ± 0,5 mm.

Etu
Edullinen aloittelijajärjestelmä. Vähäinen huoltotarve. Heti käyttövalmis.

Käyttötiedot
Tyhjiökiinnitykseen ilman tyhjiöpumppua.

Toimitussisältö
Pysäytysaluslevyt, paineilmaletku ⌀10 mm (1 m), venturisuutin (1 kpl).
Tiivistenauha ⌀ 4 mm (10 m).

Huomautus
Venturisuuttimien käytön yhteydessä emme suosittele työstöä jäähdytysneste-emulsiolla.
