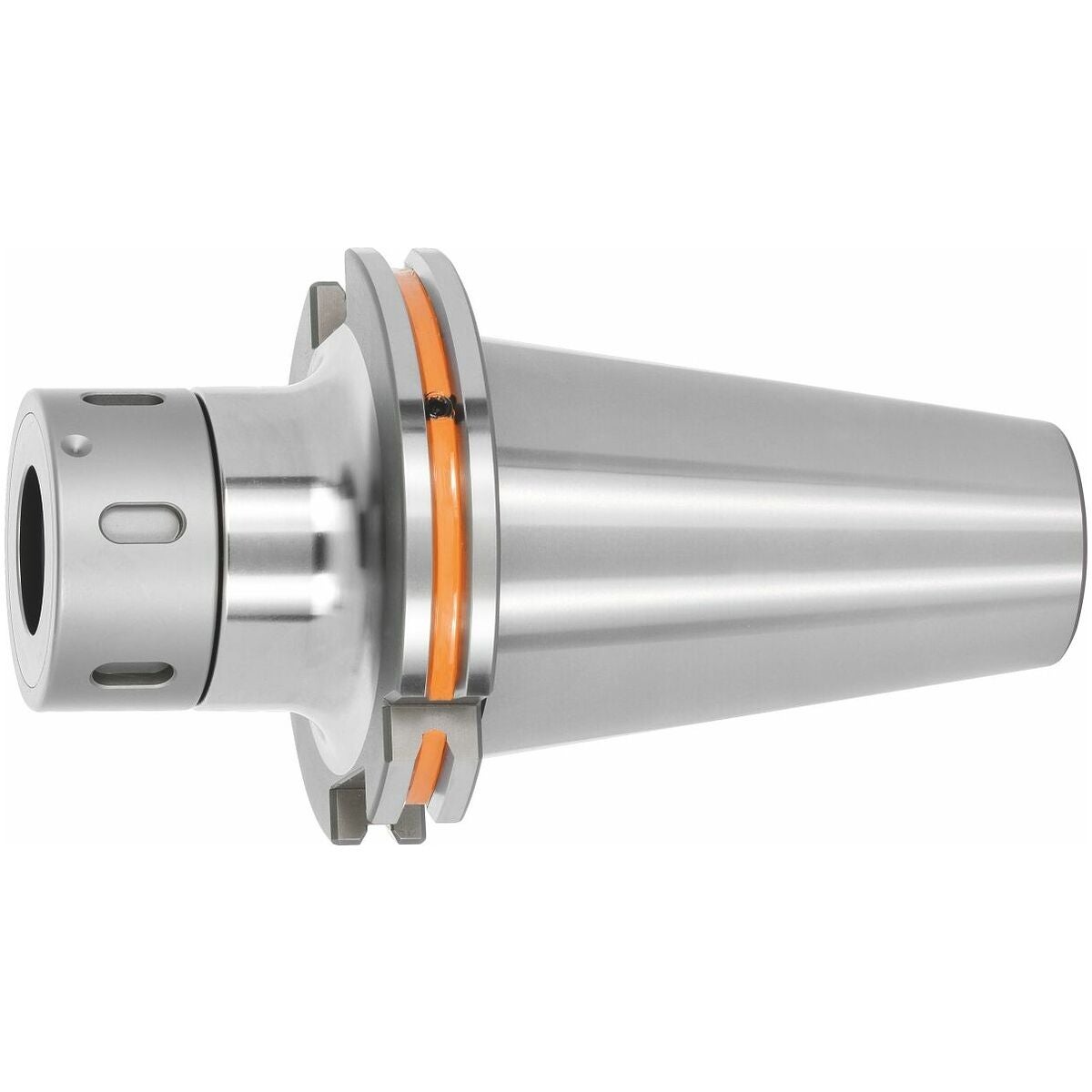

HiRunER-tarkkuus-ER-holkkistukat SK 40 A = 100
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Ulko- ja sisäkartiot ovat hiottuja, kaikki varret ovat kovakoneistettuja tasaisempaa käyntiä varten. Sis. RFID/Balluff-sirun reiän, suurtehokkaan holkkimutterin jopa 25 000 min-1.
Etu
- 3 µm heitto 2 µm holkilla, 6 µm heitto 5 µm holkilla.
- Erittäin suuret pitovoimat (jopa tekijä 2 verrattuna standardeihin ER-istukoihin).

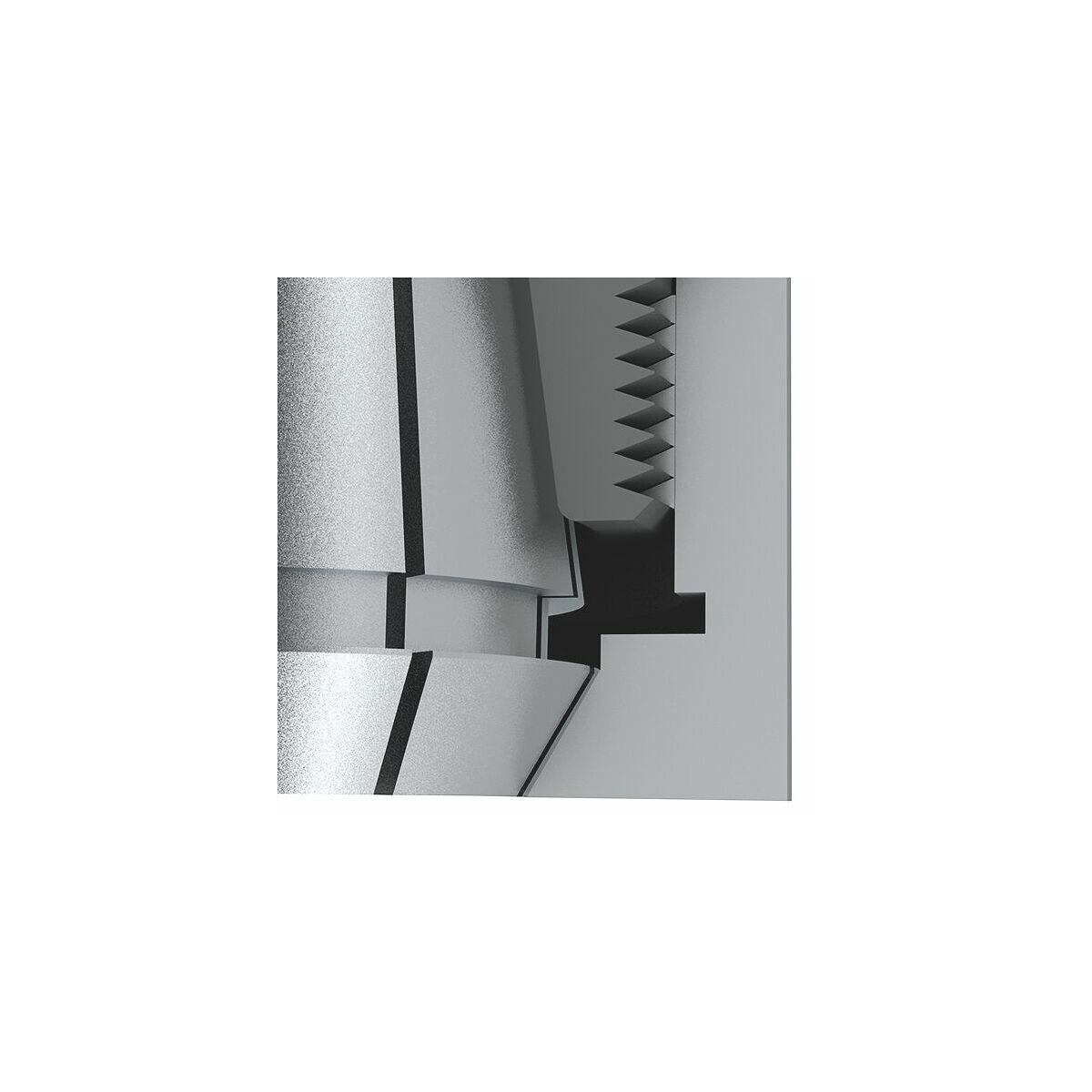

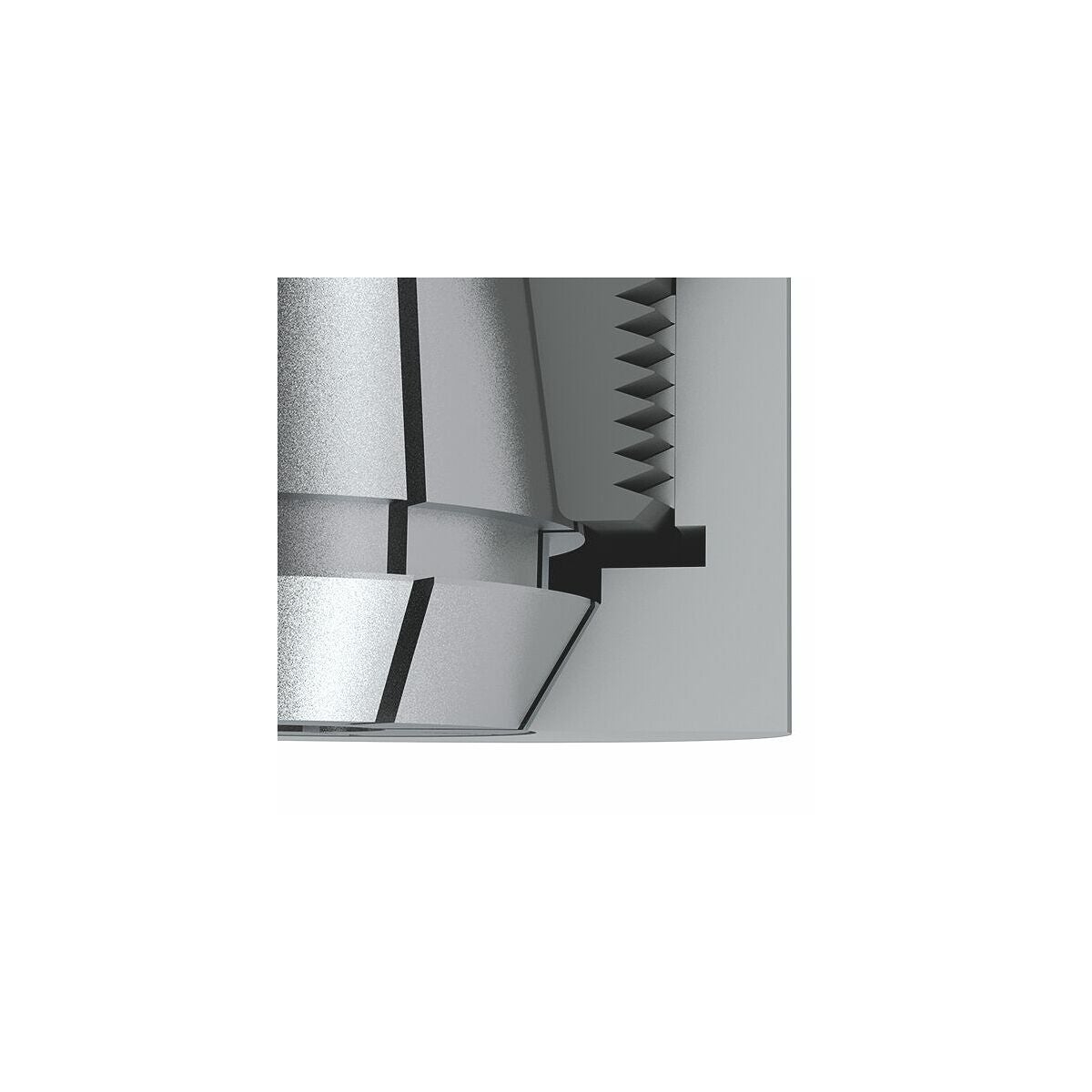

- Värinää vähentävä vaikutus kaksiosaisen kiristysmutterin ansiosta (koot 11M ja 16M yksiosaisia).
Käyttötiedot
Työkalujen kiinnitykseen lieriövarrella kiristysholkeissa DIN 6499 muoto A ja B:n mukaan.
Toimitussisältö
Sisältää tarkkuuskiristysmutterin.
Erikoisvarusteet
Vetotapit (AB) nro 308600–308806, AB-ruuviavain nro 308820–308835, ER-ruuviavain nro 309757, 309758 (11M ja 16M); ER-kiristysholkit Fahrion nro 308901–309434. ER-kiristysholkit nro 308901–309432, haka-avain nro 628400 tai momenttiavain nro 309749 tai 628520.
Huomautus
- Kiristää vain nimellishalkaisijan akselihalkaisijan toleranssiin h10 asti.
- Kiristysmutteria ei käytetä yhdessä tiivistealuslevyn kanssa.
- Käytä yhdessä Fahrion-kiristysholkkien kanssa.
- Fahrion HP-2 µm ER-kiristysholkeista on poistettava sininen designrengas.
Käytä aina tarkkuus-ER-holkkistukkaa yhdessä tarkkuusholkkimutterin nro 309617 kanssa.

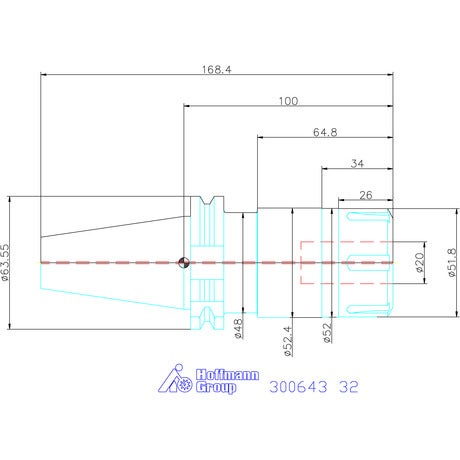

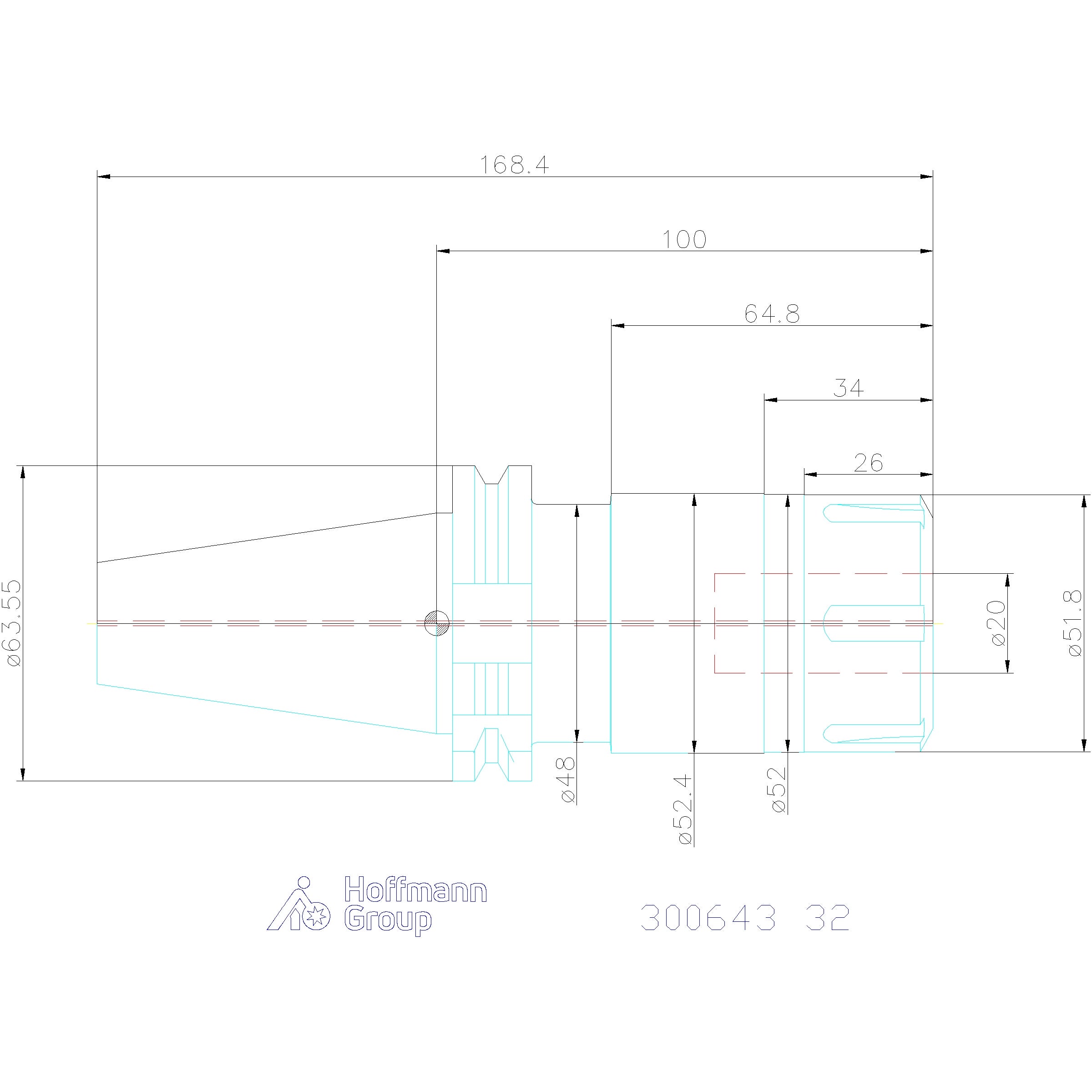

Tekniset tiedot
| Kartio | SK 40 A = 100 |
|---|---|
| Työstöstrategia | HSC; HPC |
| Muoto | ADB |
| Pidinstandardi | ISO 7388-1 |
| Tasapainotuslaatu g kierrosluvulla | G 2,5 nopeudella 25000 min-1 |
| Heiton tarkkuus | ≤ 3 µm |
| Balluff-sirureikä | kyllä |
| Tuotetyyppi | Kiristysholkkipakka |
| ER-kiristysholkeille | 32 |
| Jänneväli | 2 - 20 mm |

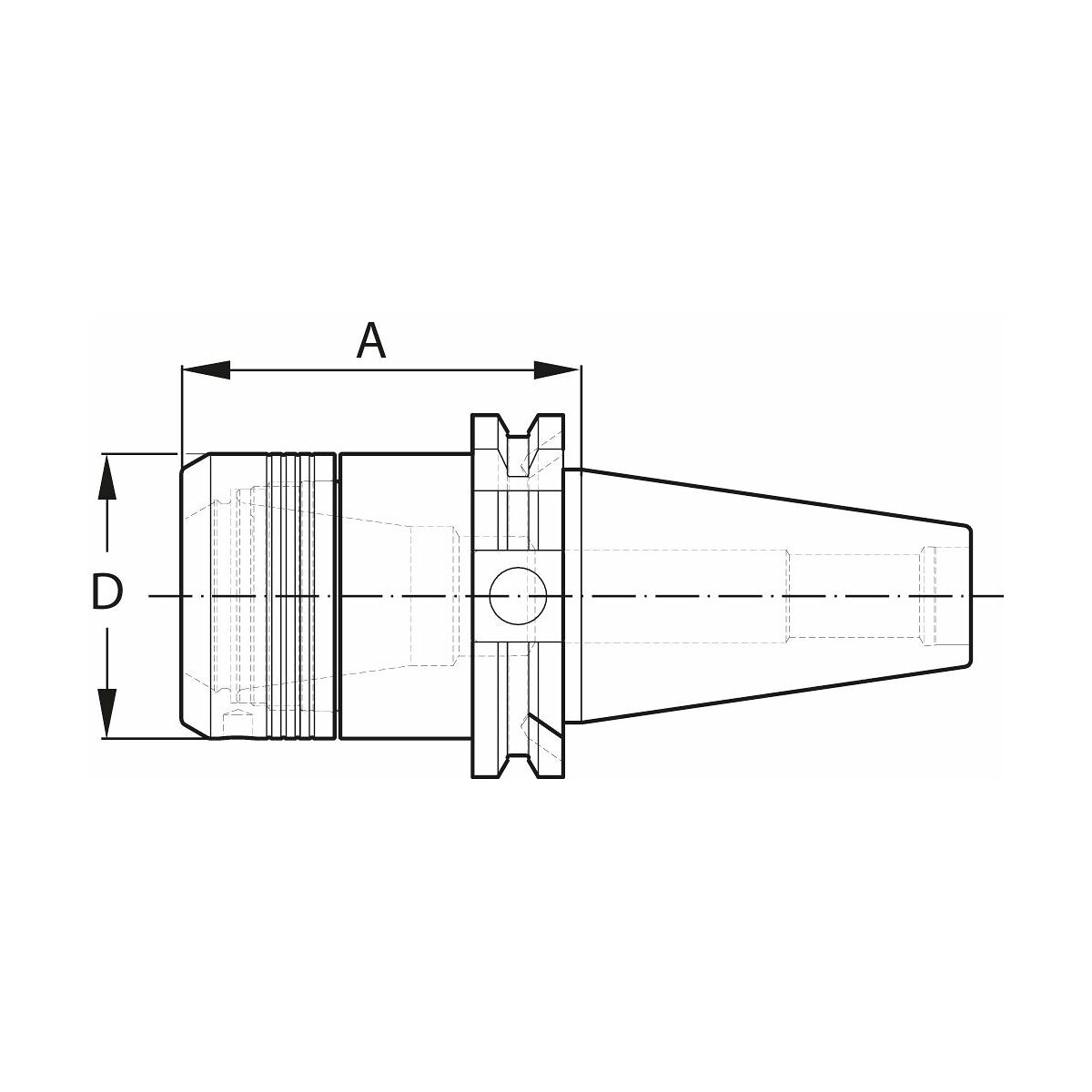

| Ulkohalkaisija ⌀ d | 52 mm |
| A-mitta (pituus) | 100 mm |
| Muoto | ADB |
| Irtomutteri ER-holkille nro 309617 | 32 |
Tuotetiedot
| Tuotenumero | 300643 |
|---|---|
| EAN | 4045197771568 |
