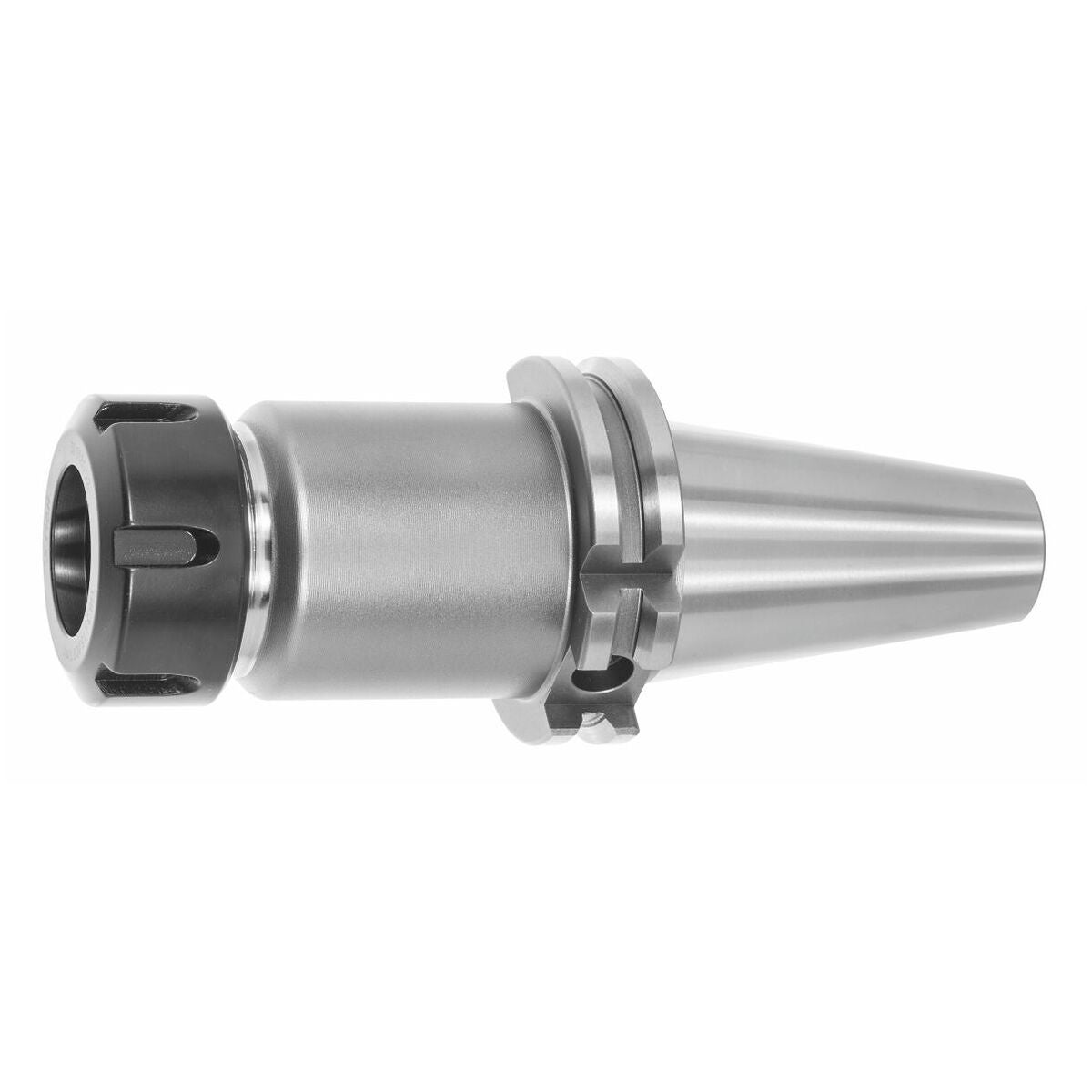

ER-holkkistukat, muoto AD SK 40 A = 100
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Ulkoinen ja sisäinen kartio hiottu. Balluff/RFID-sirureiällä.
HOLEX −
HOLEX-tarkkuuskiinnitysmutteri, tasapainotettu (G6,3 / 18000 r/min), kaikki varret puhallettu hienoilla lasihelmillä. Tasapainotuslaatu G6,3 / 18000 r/min.
Käyttötiedot
Sylinterivartisten työkalujen kiinnitykseen kiristysholkeilla DIN 6499:n mukaan – muoto A ja B.
Toimitussisältö
Sis. holkkimutterin.
Erikoisvarusteet
Vetotapit (AB) nro 308600–308806, AB-istukka-avaimet nro 308820–308835, ER-istukka-avaimet nro 309680 tai 613300, ER-kiristysholkit nro 308901–309449, ER-kiristysmutterit nro 309615 (tiivistealuslevyille), tiivistealuslevyt nro 309625–309645 (nro 309615:lle).
Tekniset tiedot
| Kartio | SK 40 A = 100 |
|---|---|
| Työstöstrategia | HSC |
| Muoto | AD |
| Pidinstandardi | ISO 7388-1 |
| Tasapainotuslaatu g kierrosluvulla | G 6,3 nopeudella 18000 r/min |
| Heiton tarkkuus | ≤ 3 µm |
| Balluff-sirureikä | kyllä |
| Tuotetyyppi | Pihistukkakara |
| Jänneväli | 2–20 mm |
| High speed -varamutteri, takuunro 309610 | 32 |
| Varamutteri Holex nro 309580 | 32 |
| Ulkohalkaisija ⌀ d | 50 mm |
| A-mitta (pituus) | 100 mm |
| Kiristysholkki d1 | 2–20 mm |
| Muoto | AD |
Tuotetiedot
| Tuotenumero | 300505 |
|---|---|
| EAN | 4062406109318 |
