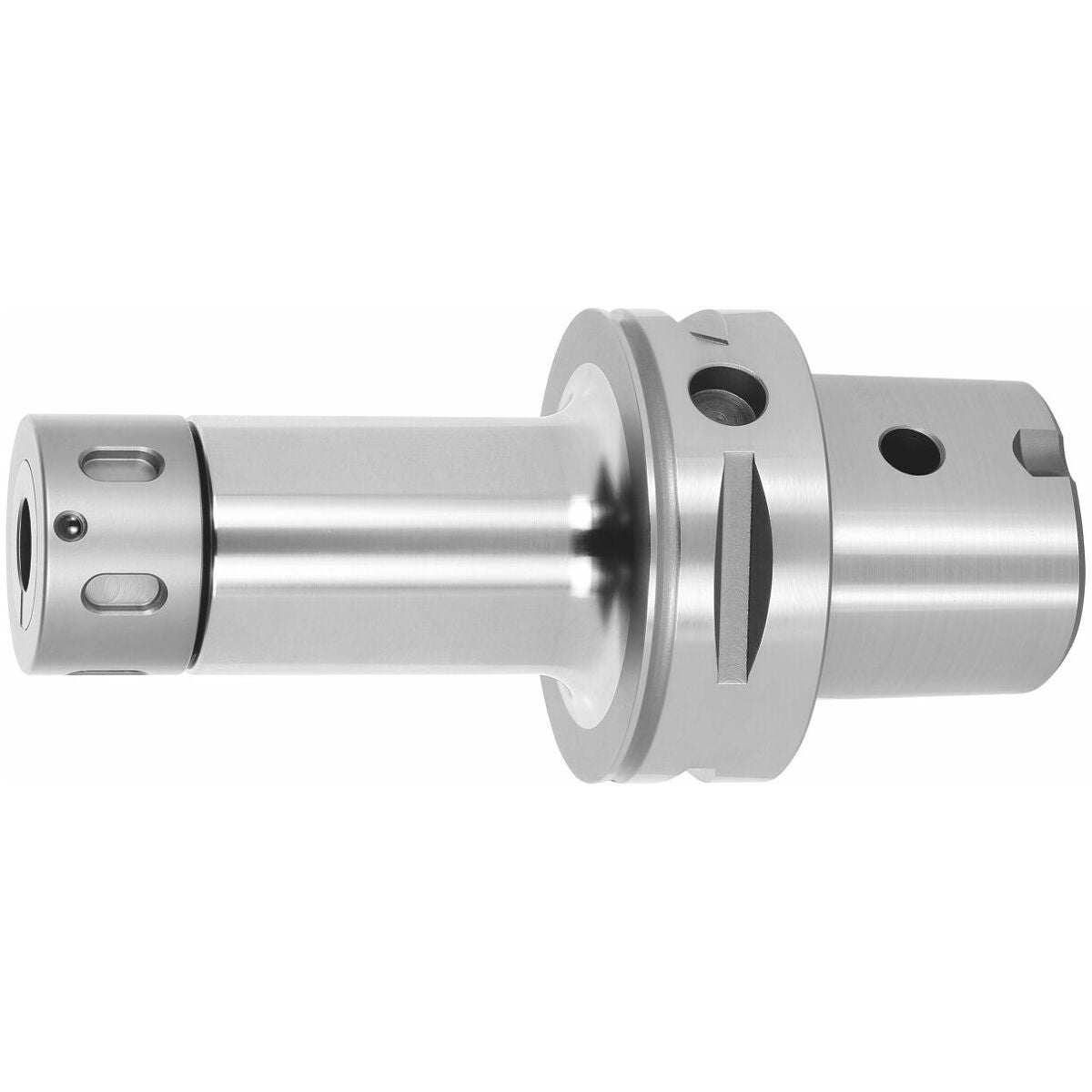

HiRunER-tarkkuus-ER-hylsyistukat
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Ulkokartio ja sisäkartio ovat hiotut, kaikki varret on koneistettu tasaisemman käynnin varmistamiseksi. Sis. RFID-/Balluff-sirun reiän, suuritehoisen kiristysmutterin (jopa 25000 r/min).
Etu
- Erinomainen järjestelmän pyörintätarkkuus (istukka + kiristysholkit + holkkimutterit), 3 µm heitto 2 µm:n kiristysholkilla, 6 µm heitto 5 µm:n kiristysholkilla.
- Erittäin suuret pitovoimat (jopa 2-kertainen verrattuna vakio ER-istukoihin).
- Tärinää vähentävä vaikutus kaksiosaisen holkkimutterin ansiosta.
Käyttötiedot
Sylinterivartisten työkalujen kiinnitykseen kiristysholkeilla DIN 6499 – muoto A ja B.
Toimitussisältö
Sis.
tarkkuuskiristysmutterin.
Erikoistarvikkeet
Jäähdytysnesteputki nro 309885, hylsyavain nro 309893, ER-kiristysholkit nro 308901–309432, haka-avain nro 628400, sekä momenttiavain nro 309749 tai 628520.
Huomautus
- Kiristää vain nimellishalkaisijan akselihalkaisijan toleranssiin h10 asti.
- Älä käytä kiristysmutteria yhdessä tiivistealuslevyn kanssa.
- Käytä aina tarkkuus-ER-hylsyistukkaa yhdessä tarkkuuskiristysmutterin nro 309617 kanssa.
- Käytetään yhdessä Fahrion-kiristysholkkien kanssa.
- Sininen designrengas on poistettava Fahrion HP-20µm ER-kiristysholkeista.
Tekniset tiedot
| Tuotetyyppi | Kiristysholkki-istukka |
|---|---|
| Pidinstandardi | ISO 26623-1 |
| Tasapainotuslaatu g kierrosluvulla | G 2,5 @ 25000 min-1 |
| Heiton tarkkuus | ≤ 3 µm |
| Työstöstrategia | HPC; HSC |
| Kartio | PSC-63 A=100 |
| ER-kiristysholkeille | 25 |
| Jänneväli | 1 - 16 mm |

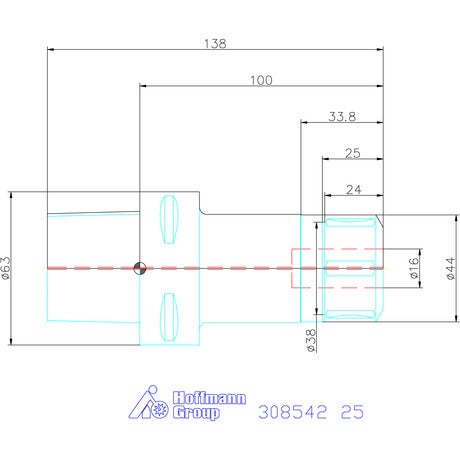

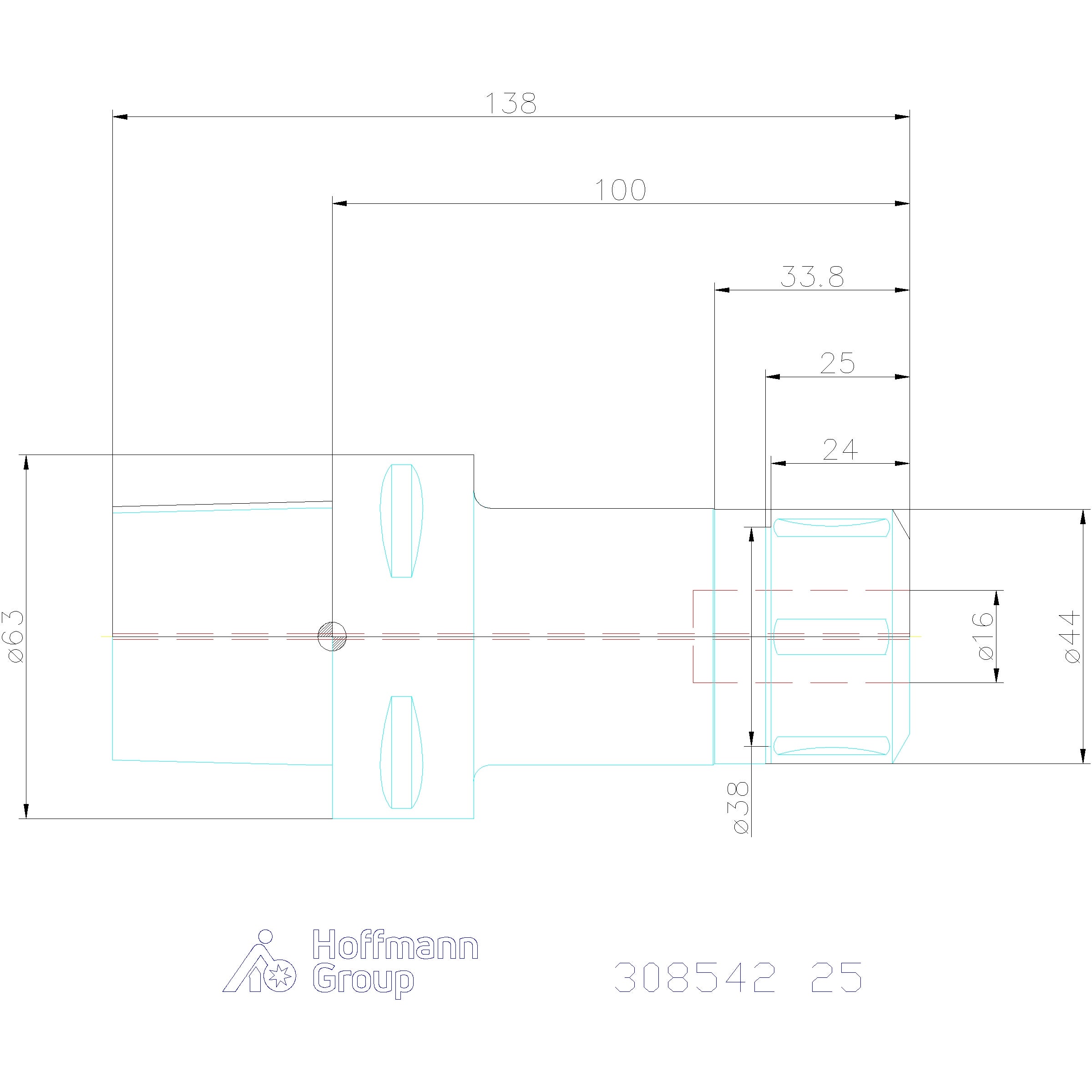

| Ulkohalkaisija ⌀ d | 44 mm |

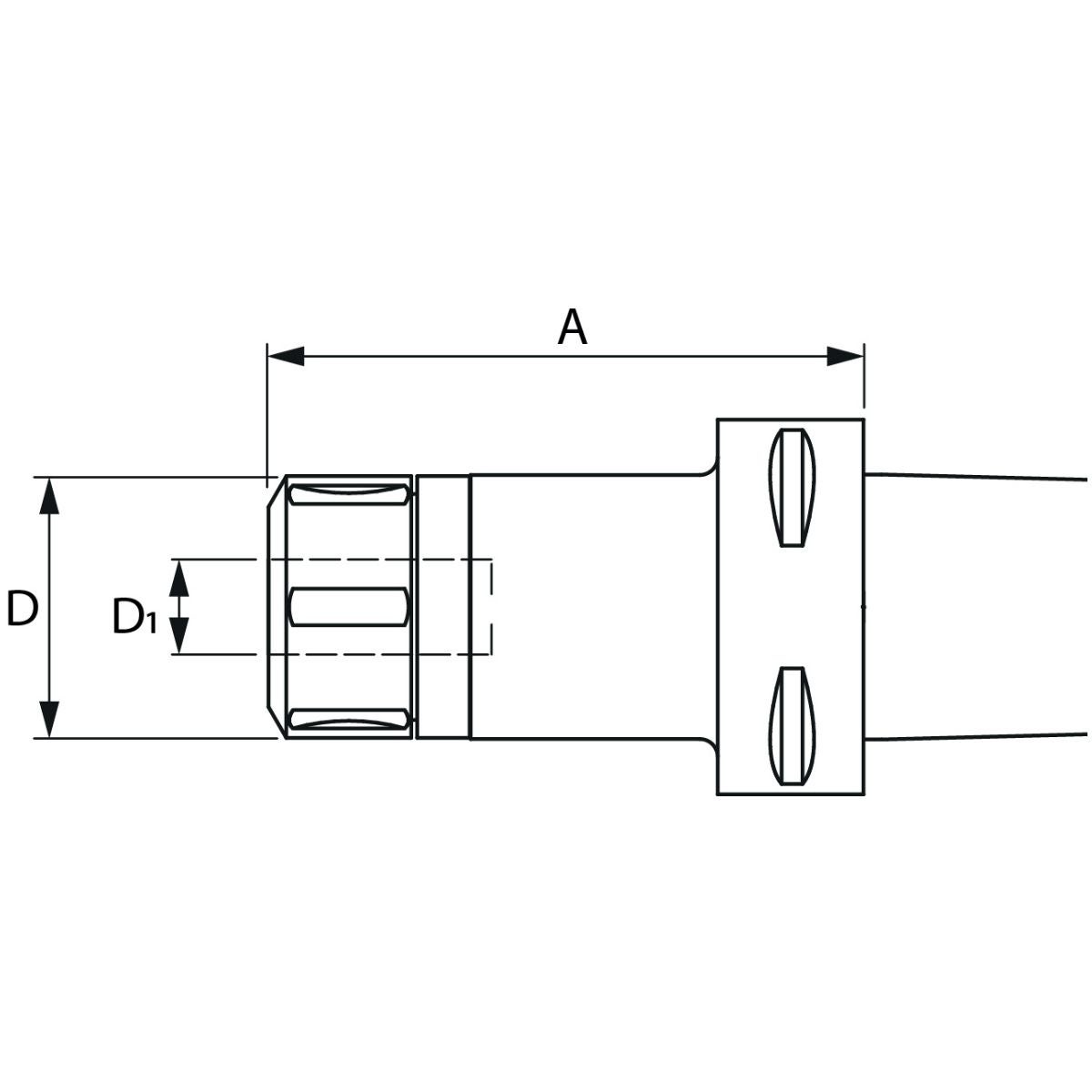

| A-mitta (pituus) | 100 mm |
| Irtomutteri ER-holkille nro 309617 | 25 |
| ER-istukka-avain nro 309748; nro 309749 | 25 |
Tuotetiedot
| Tuotenumero | 308542 |
|---|---|
| EAN | 4045197944108 |
