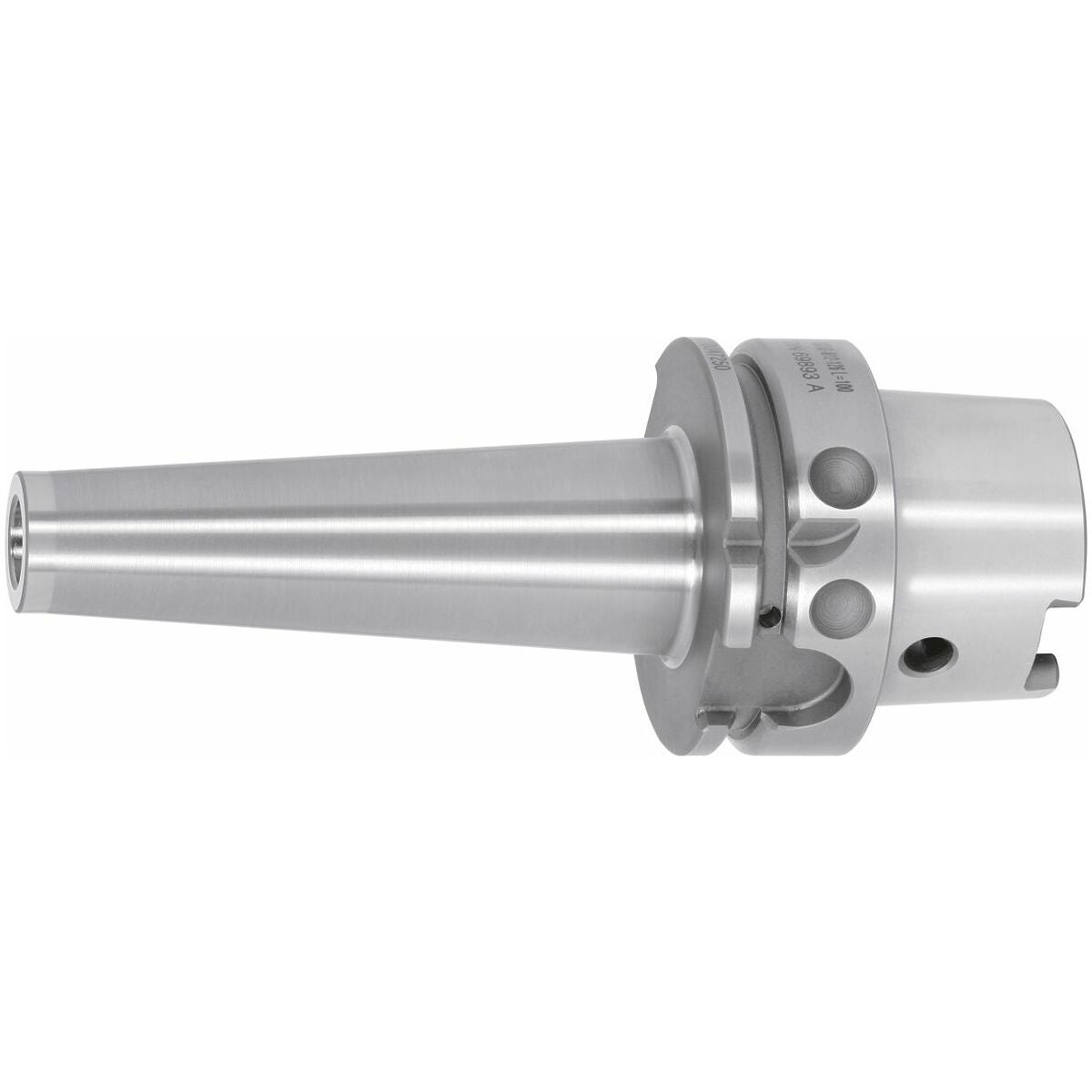

Työkalunpidin kopiojyrsimiin kierteellä, kartiomainen malli HSK-A 100
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Balluff/RFID-sirun reiällä.
Kartiomainen malli.
Käyttötiedot
Kierteellä varustetun kopiojyrsimen kiinnitykseen.
Erikoislisävarusteet
Jatke nro 301358, supistus nro 301359, jäähdytysnesteputki nro 309880, hylsyavain nro 309890.
Huomautus
Kiinnittimet täyskovametallista sekä jatkeet kaiverrusjyrsimiin nro 301374–301379 ja nro 301361–301368.

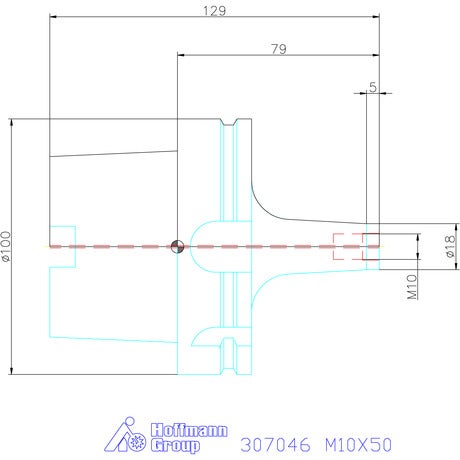

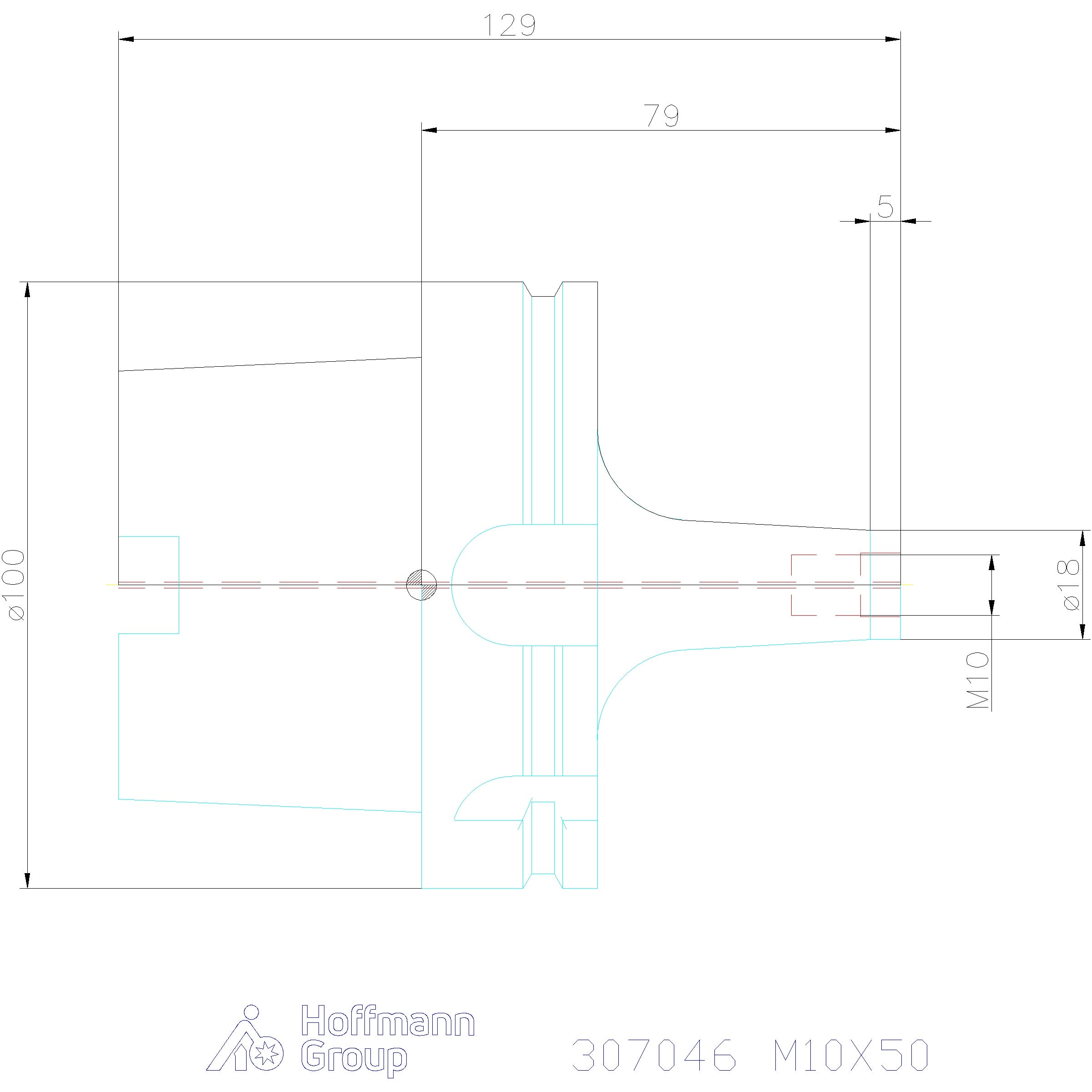

Tekniset tiedot
| Kartio | HSK-A 100 |
|---|---|
| Työstöstrategia | HSC |
| Muoto | A |
| Pidinstandardi | ISO 12164-1; DIN 69893 |
| Tasapainotuslaatu g kierrosluvulla | G 2,5 nopeudella 25000 min-1 |
| Heiton tarkkuus | ≤ 3 µm |
| Tuotetyyppi | Kierteellisen jyrsimen pidin |
| Reiän halkaisija d1 | 10.5 mm |
| ⌀ d2 | 18 mm |
| Tehollinen pituus l1 | 50 mm |
| A-mitta (pituus) | 79 mm |
| Kierteen koko | M10×50 |
| L2 | 5 mm |
| Ulkohalkaisija ⌀ d | 23 mm |
Tuotetiedot
| Tuotenumero | 307046 |
|---|---|
| EAN | 4062406106935 |
