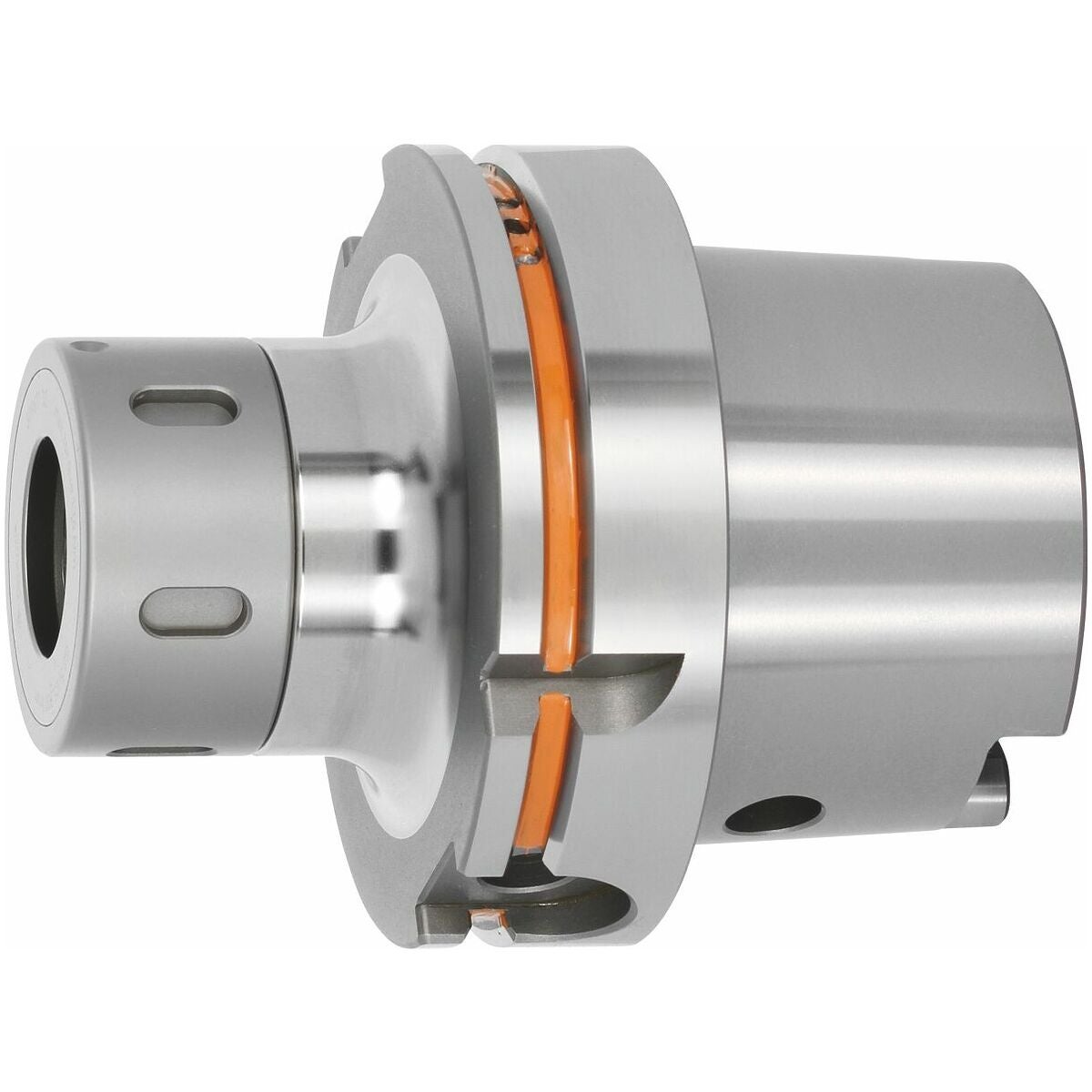

HiRunER tarkkuus-ER-holkki-istukat HSK-A 100 A = 100

!

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki
Garant
Tuotenumero
305532
Varastotilanne
Ei varastossa
Kiinnitysnormi: DIN 69893Kiinnitysnormi: ISO 12164-1Muoto: ATasapainotusluokka G kierrosluvulla: G 2,5, kun 25000 min<sup>-1</sup>Pyörintätarkkuus: ≤ 3 µmLastuamisstrategia: HSCLastuamisstrategia: HPCSisäjäähdytys: kyllä

Ladattavat tiedostot

Kääntöteräluettelo
Tekniset tiedot

Tuotekuvaus

Rakenne
Ulk- ja sisäkartiot on hiottu, kaikki varret on kovakoneistettu sujuvampaa työstöä varten. Sis. RFID/Balluffchip-reiän, suurikapasiteettisen holkkimutterin jopa 25000 min-1.

Etu

  • Erinomainen pyörintätarkkuus järjestelmässä (istukka + kiristysholkit + holkkimutterit), 3 µm heitto 2 µm:n kiristysholkilla, 6 µm heitto 5 µm:n kiristysholkilla.
  • Erittäin suuret pitovoimat (jopa kertoimella 2 verrattuna standardeihin ER-istukoihin).

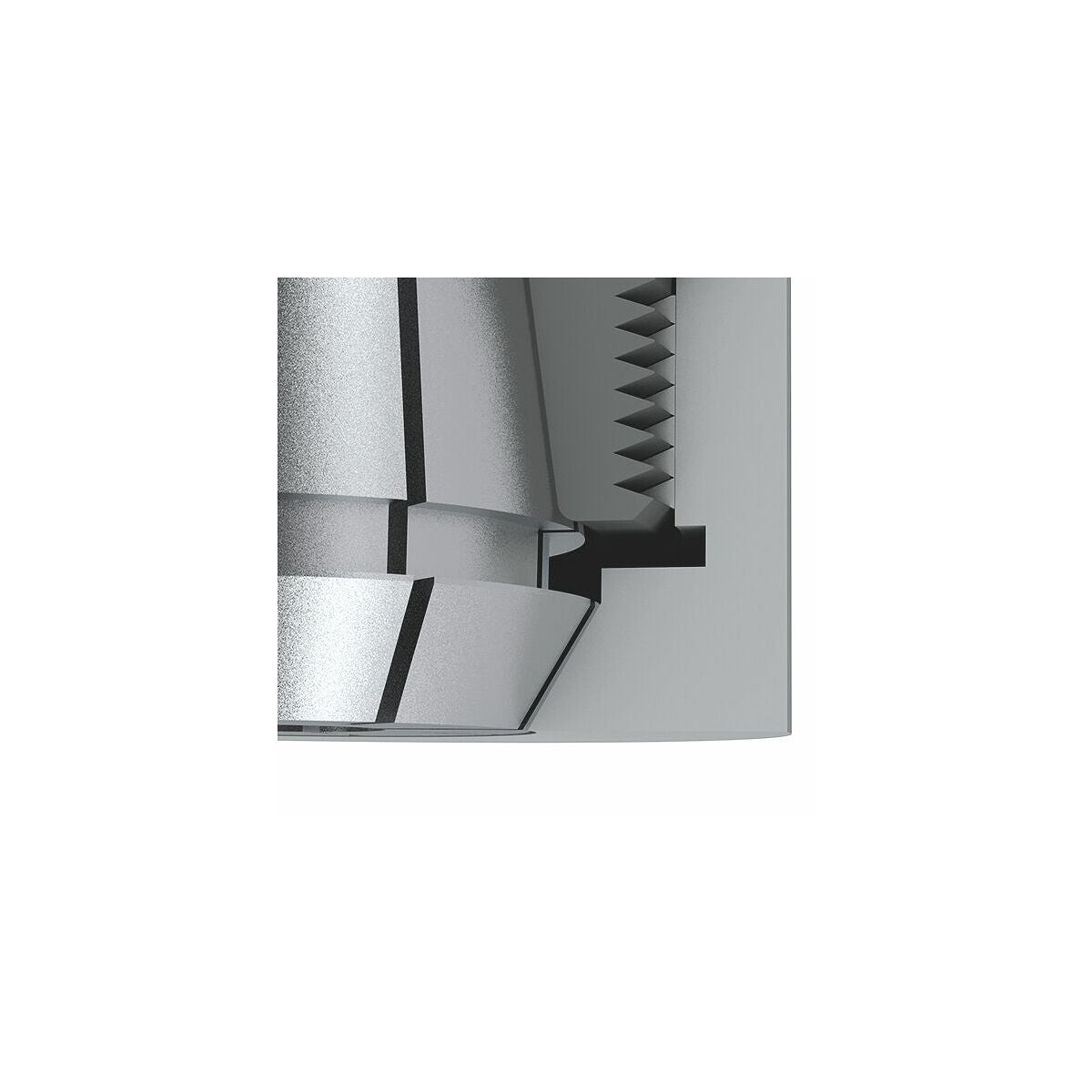

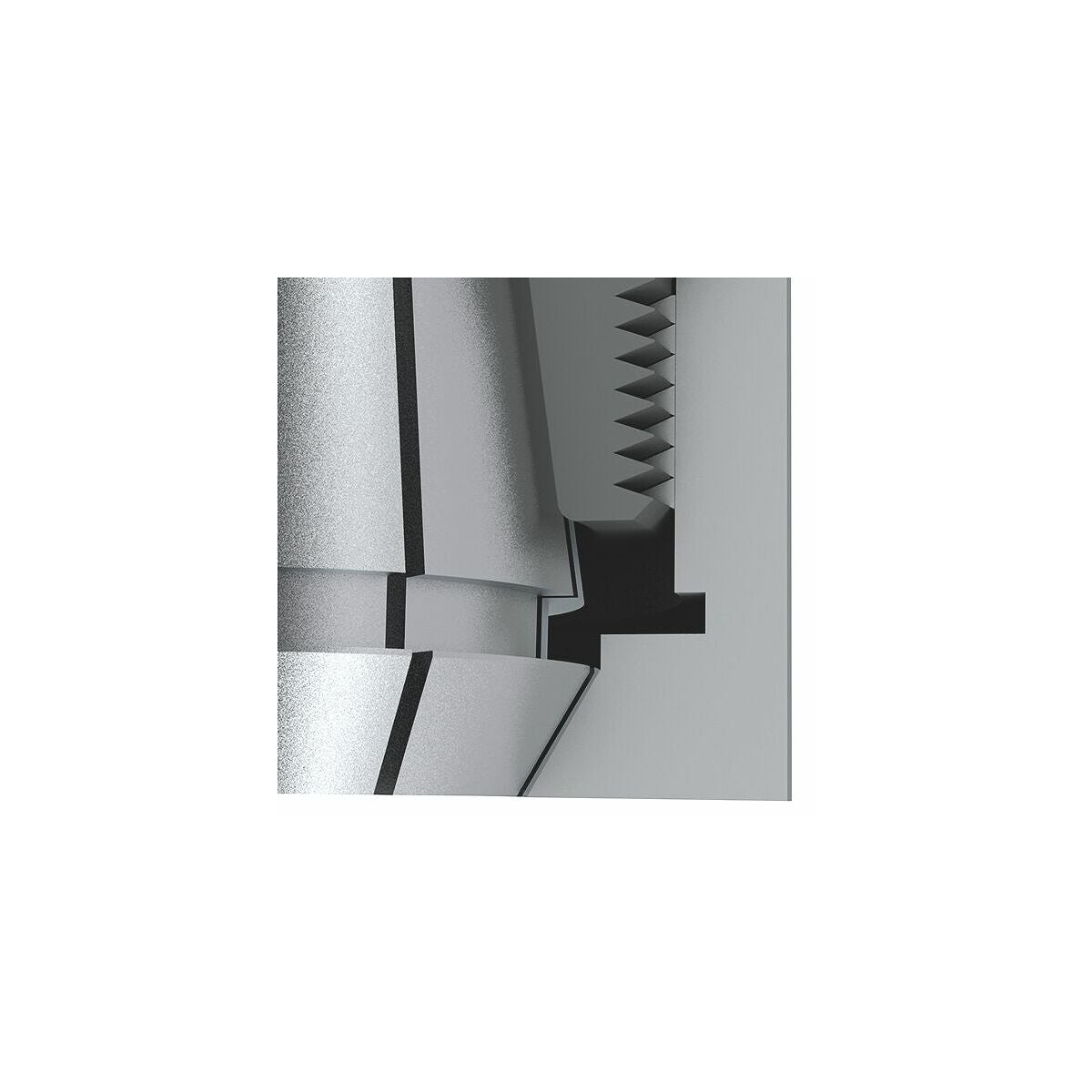

  • Tärinää vähentävä vaikutus kaksiosaisen kiristysmutterin ansiosta (Mini-rakenne yksiosainen).

Käyttötiedot
Sylinterivartisten työkalujen kiinnitykseen kiristysholkeilla DIN 6499 muoto A ja B mukaan.

Toimitussisältö
Sis.
tarkkuuskiristysmutterin.

Erikoistarvikkeet
Jäähdytysnesteputki nro 309880.
Hylsyavain nro 309890,
ER-kiristysholkit Fahrion nro 308901 − 309432.
Haka-avain nro 628400 tai momenttiavain nro 309749 tai nro 628520.

Huomautus

  • Kiristää vain nimellishalkaisijan akselihalkaisijan toleranssiin h10.
  • Kiristysmutteri ei yhdessä tiivistealuslevyn kanssa.
  • Käytä aina tarkkuus-ER-holkki-istukkaa yhdessä tarkkuuskiristysmutterin nro 309617; 309618 kanssa.
  • Käytetään yhdessä Fahrion-kiristysholkkien kanssa.
  • Sinun on poistettava sininen designrengas Fahrion HP-2 µm ER-kiristysholkeista.

Tekniset tiedot

Pidinstandardi DIN 69893; ISO 12164-1
Tasapainotuslaatu g kierrosluvulla G 2,5 nopeudella 25000 min-1
Kartio HSK-A 100 A = 100
Työstöstrategia HSC; HPC
Tuotetyyppi Kiristysholkki-istukka
Muoto A
Heiton tarkkuus ≤ 3 µm
Balluff-sirureikä kyllä
Sisäinen jäähdytys kyllä
Kiristysholkki d1 1–16 mm
Jänneväli 1–16 mm
Muoto A
Ulkohalkaisija ⌀ d 44 mm
A-mitta (pituus) 100 mm
ER-kiristysholkeille 25
Irtomutteri ER-holkille nro 309617 25
ER-istukka-avain nro 309748; nro 309749 25

Tuotetiedot

Tuotenumero 305532
EAN 4045197869968
