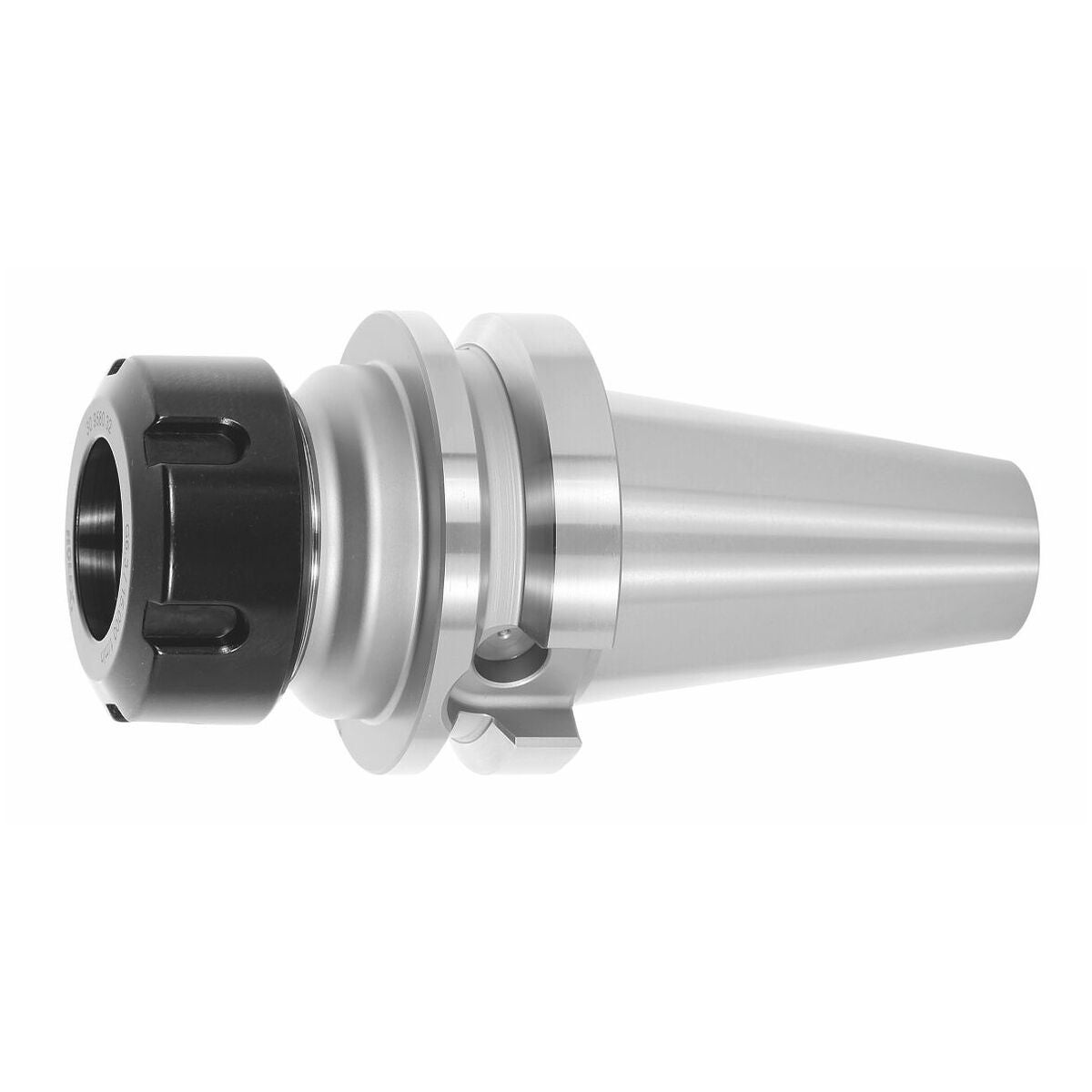

ER-istukkaholkit, muoto AD, BT 40 lyhyt
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Ulkoinen ja sisäinen kartio hiottu.
- Kaikki varret kuulapuhallettu hienoilla lasihelmillä. Tasapainotuslaatu G6,3 / 18000 r/min.
- Korkealaatuinen tarkkuus-kiristysmutteri.
Käyttötiedot
Sylinterivartisten työkalujen kiinnitykseen kiristysholkkeihin DIN 6499 -muoto A ja muoto B mukaan.
Toimitussisältö
Sis. ER-holkkimutterin.
Erikoislisävaruste
Vetotapit (AB) nro 308760–308802, AB-istukka-avaimet nro 308820–308835.
ER-kiristysholkit nro 308881–309434. ER-istukka-avain nro 309680–309745 tai nro 613300.
Huomautus
Sopiva holkkimutteri nro 309580 tai 309610.
Tekniset tiedot
| Muoto | AD |
|---|---|
| Pidinstandardi | ISO 7388-2; JIS B6339 |
| Tasapainotuslaatu g kierrosluvulla | G 6,3 nopeudella 18000 r/min |
| Heiton tarkkuus | ≤ 3 µm |
| Kartio | BT 40 lyhyt |
| Työstöstrategia | HSC |
| Tuotetyyppi | Holkkipidintukka |
| Kiristysholkki d1 | 1–13 mm |
| Jänneväli | 1–13 mm |
| Varalla ER-kiristysmutteri | 20 |
| ER-istukka-avain | 20 |

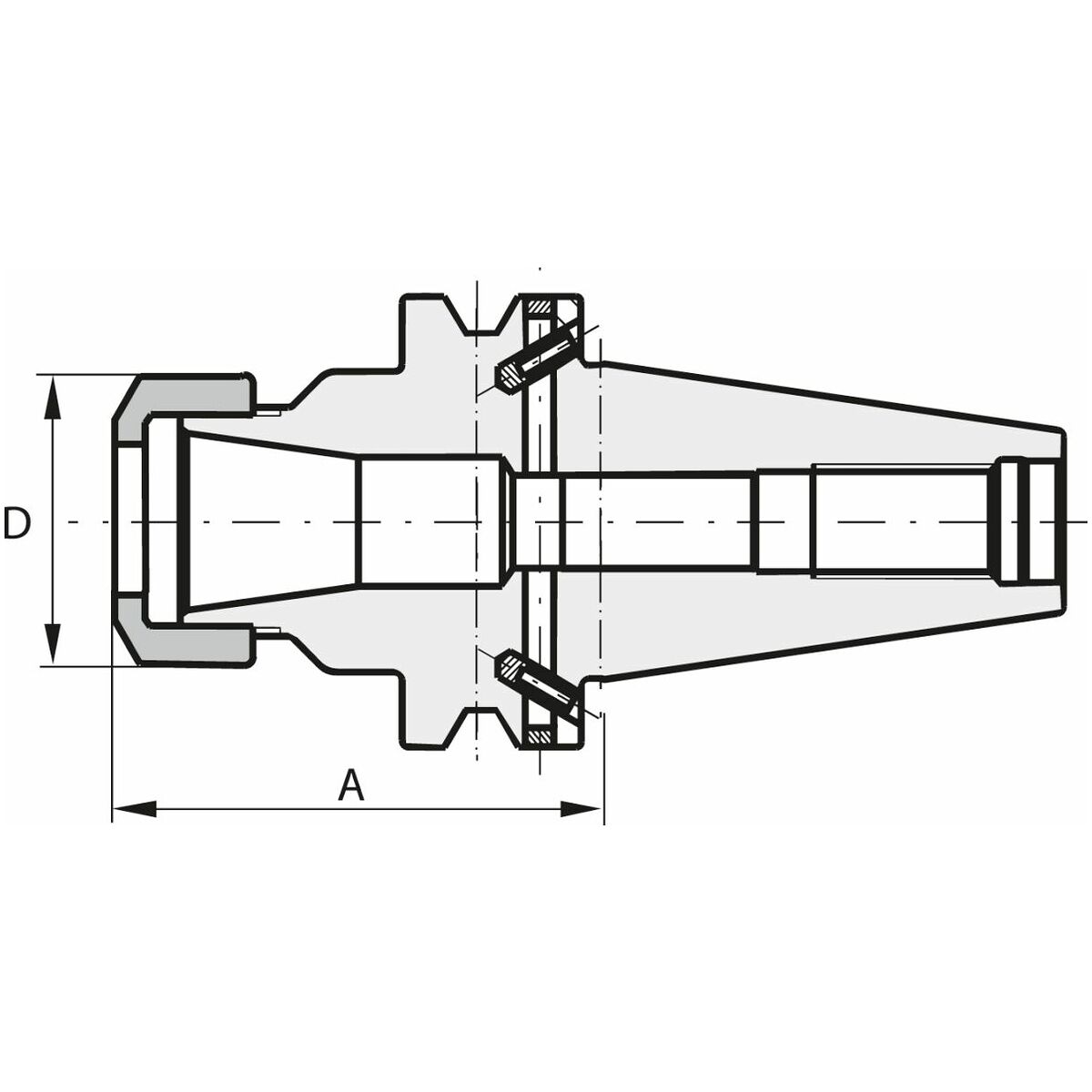

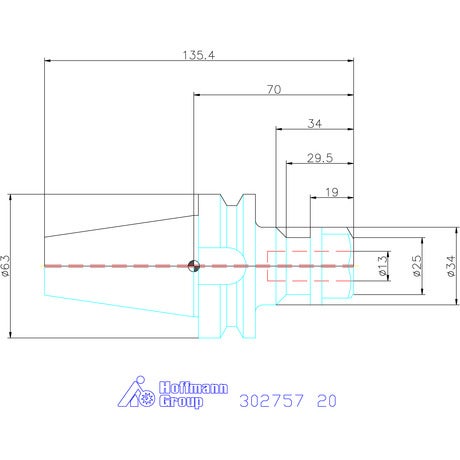

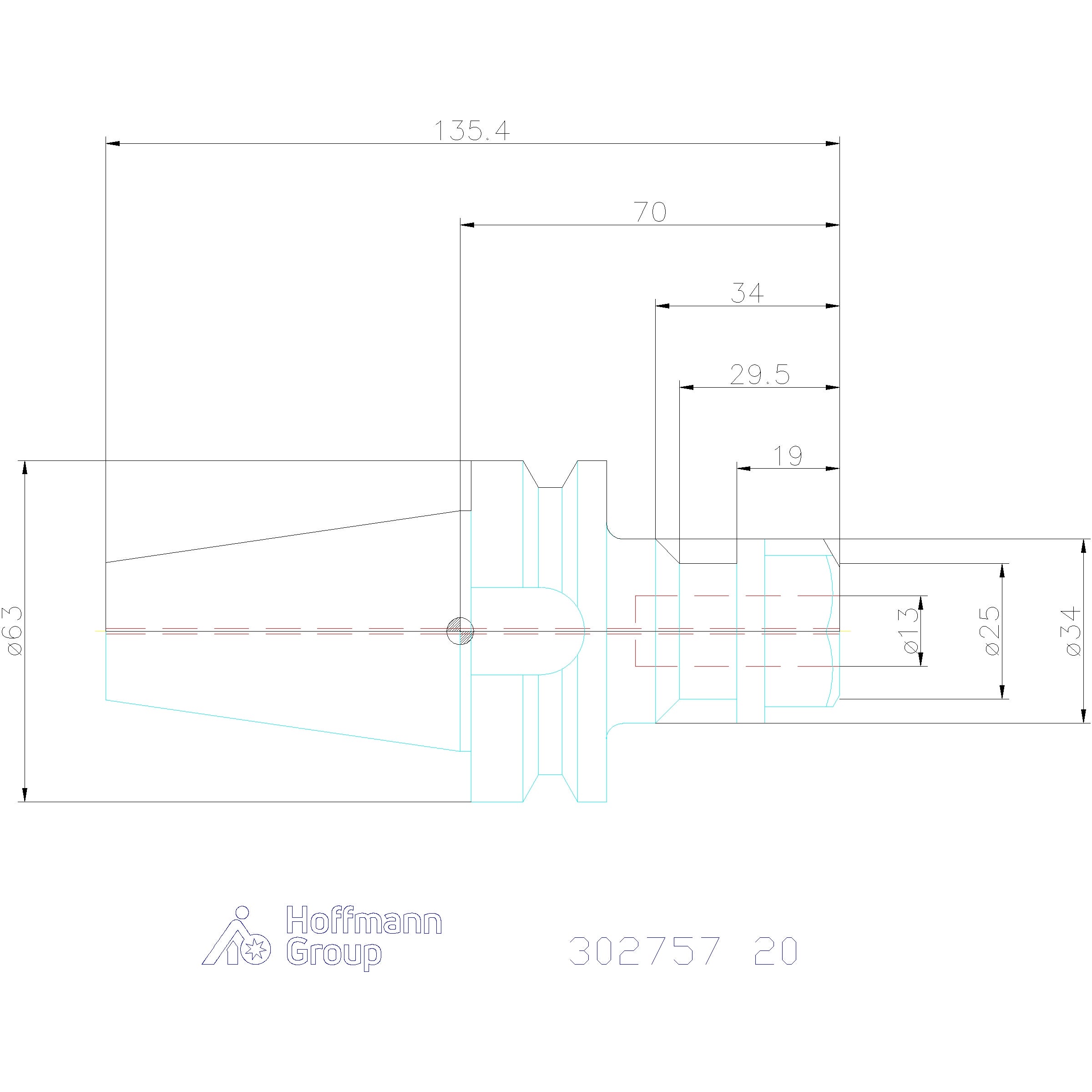

| Ulkohalkaisija ⌀ d | 34 mm |
| A-mitta (pituus) | 70 mm |
| Muoto | AD |
Tuotetiedot
| Tuotenumero | 302757 |
|---|---|
| EAN | 4062406421946 |
