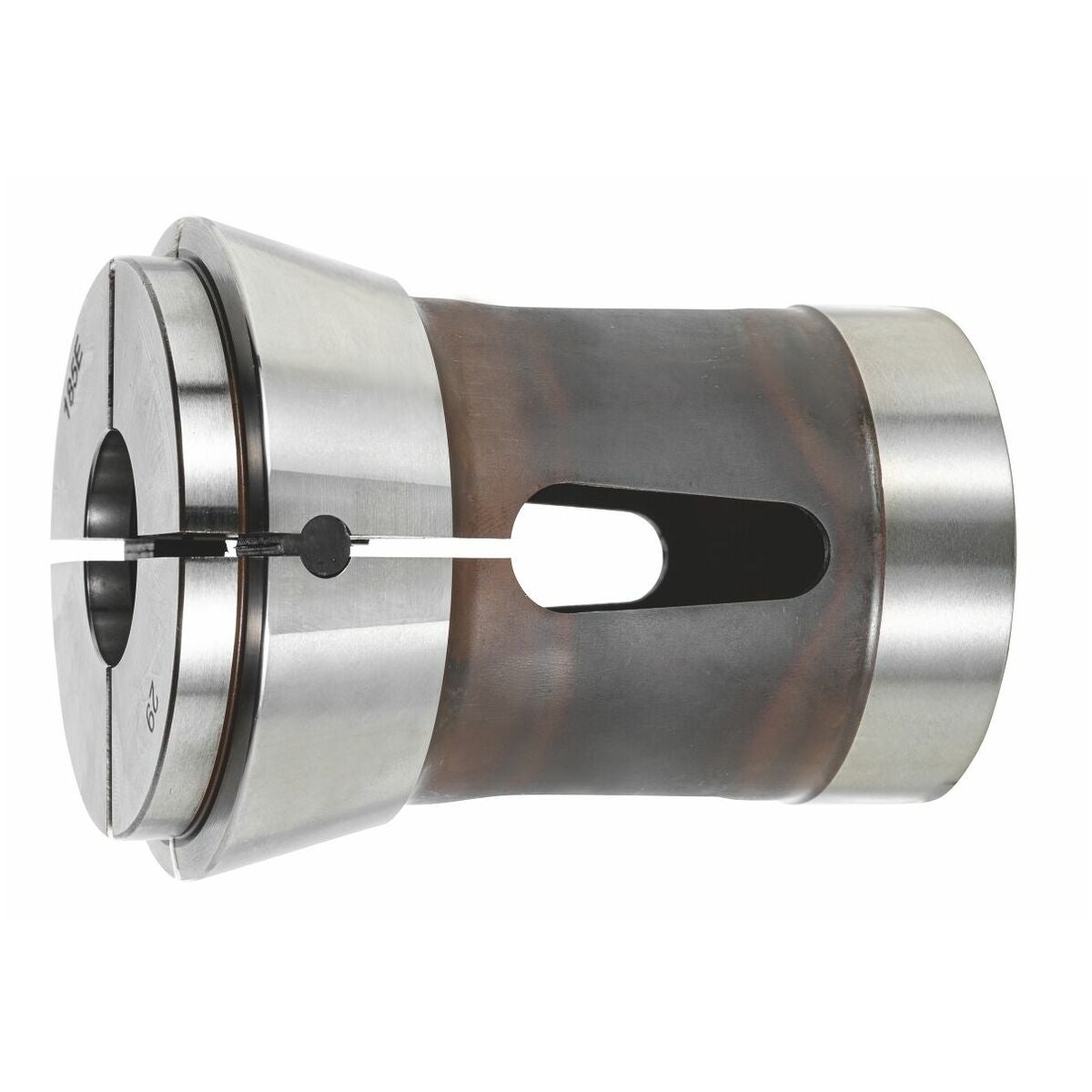

Pyöreä painoholkki, DIN 6343 185 E
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Normi
DIN 6343
Tarkkuus
Heittotoleranssit: D = 1–10 mm = 0,02 mm D = 10–30 mm = 0,03 mm D = 30–60 mm = 0,04 mm
Rakenne
Kiristysholkit, pyöreä profiili 1 mm:n askelin. Ilmoita haluttu kiristys-⌀ tilauksen yhteydessä.
Huomautus
Muut halkaisijat ja muodot (esim. nelikulmainen tai kuusikulmainen) saatavilla pyynnöstä!
Profiili-⌀ 4,0–8,0 mm sileä. Alkaen ⌀ 9,0 mm poikittaisurilla.

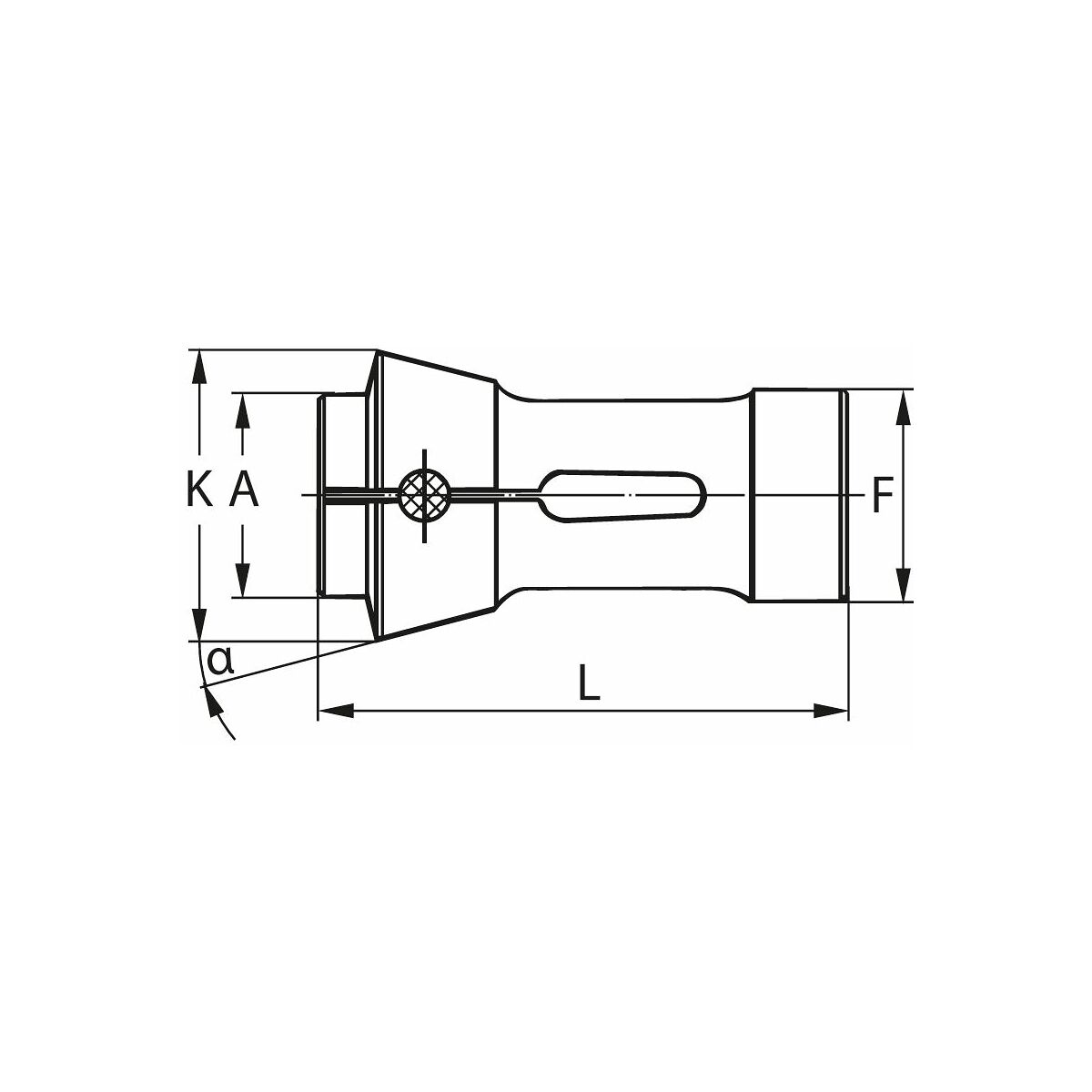

Tekniset tiedot
| Tuotetyyppi | Kiristyshylsy |
|---|---|
| Tyyppi | 185 E |
| F | 66 mm |
| Kulma α | 15 astetta |
| K | 84 mm |
| A | 73 mm |
| Kokonaispituus l | 110 mm |
Tuotetiedot
| Tuotenumero | 329565 |
|---|---|
| EAN | 4067263115557 |
