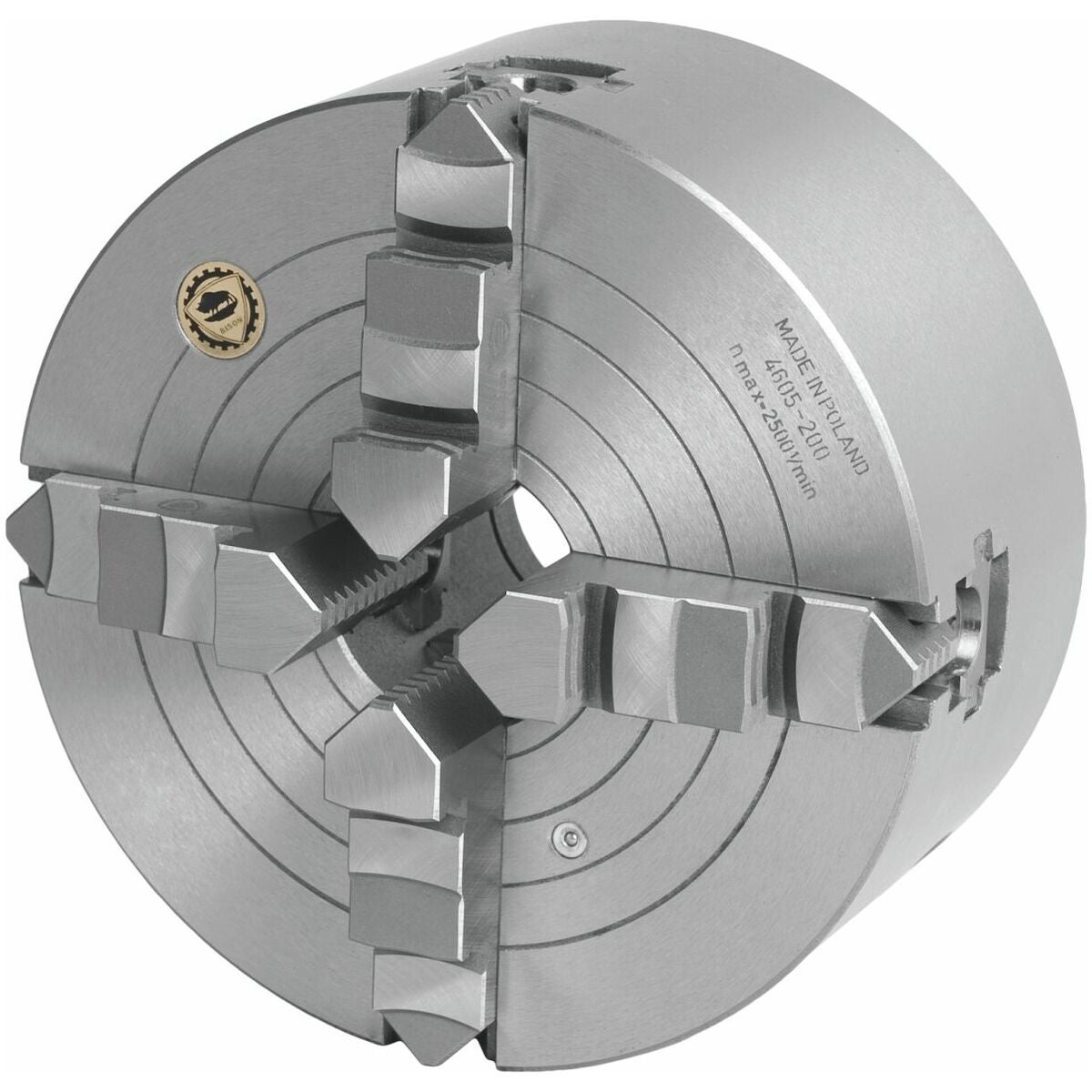

Nelileukainen yhdistelmäsorvinistukka, lyhytkartiokiinnitys Lyhytkartio-kiinnitys DIN 702-3 mm

Tuotekuvaus

Standardi
DIN 702-3.

Raaka-aine
Valurauta

Käyttö
Yhdistelmäkiinnitysmahdollisuus kahdella eri leukasäädöllä.
a) Perusleukojen keskityssäätö (kierukka levyllä);
b) Päällileukojen yksittäissäätö.
Siten voidaan kiinnittää epäsäännöllisen muotoiset työkappaleet samoin kuin tasolaikkaan. Leukojen säätöön käytettävä kierukkalevy on karkaistu, kierukan ja perusleukojen kierukoiden viisteet on hiottu molemmilta puolilta.
Lyhytkartiokiinnitin DIN 702-3, pinnapultit ja laippamutterit karanpäille DIN 55027. (DIN 55027 sekä kansainvälinen standardi ISO 702/lll vastaavat DIN 55022 -standardia (vanha standardi)). Sorvinistukka kiinnitetään ilman välilaippaa suoraan karanpäähän.

Toimituksen sisältö
Mukaan lukien:
1 sarja = 4 karkaistua perusleukaa.
1 sarja = 4 karkaistua kääntöleukaa (käytettäviksi pora- ja sorvausleukoina).
1 kiristysavain.

Kuvateksti

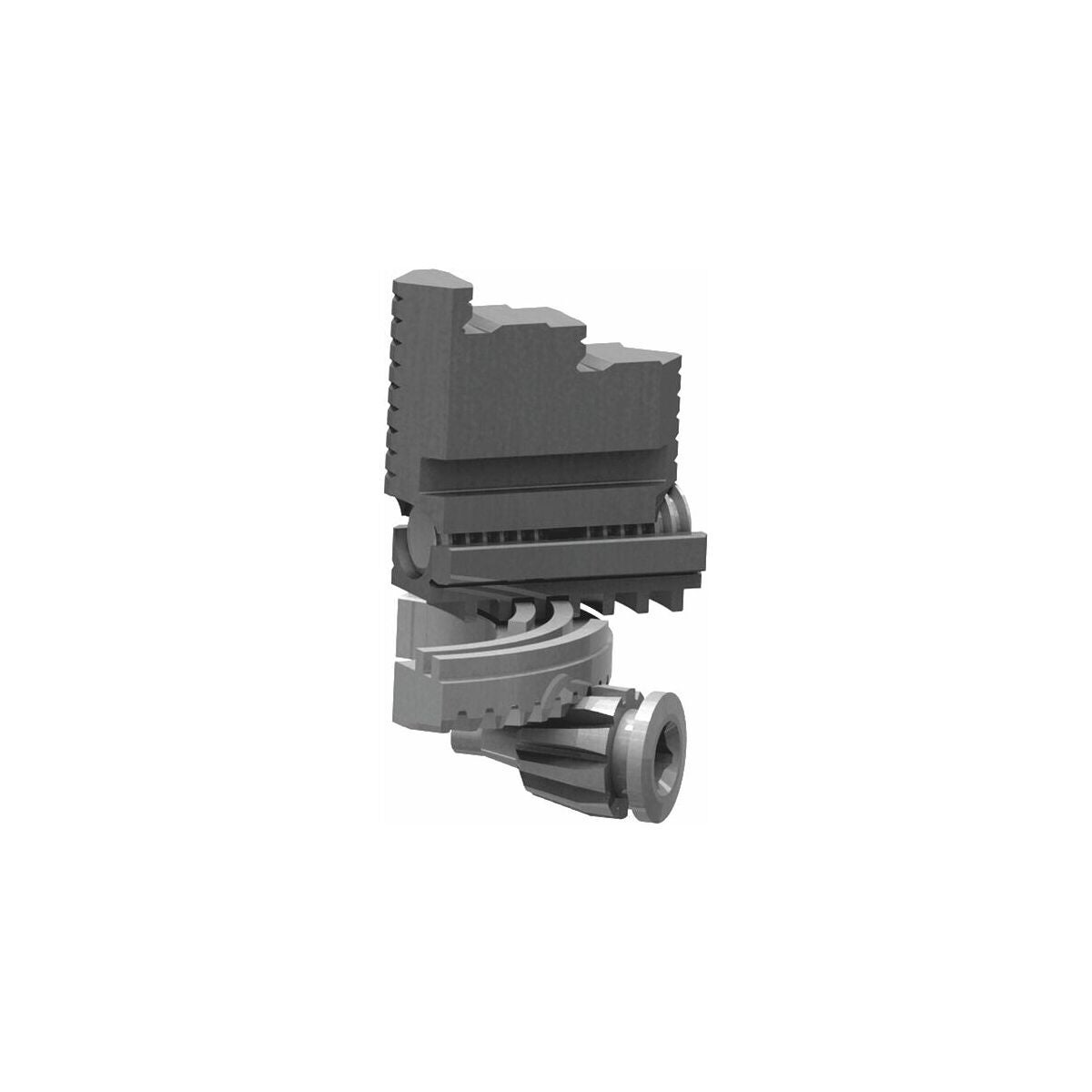

Yhdistelmäleukojen yksittäissäätö.
Leukojen keskiösäätö.

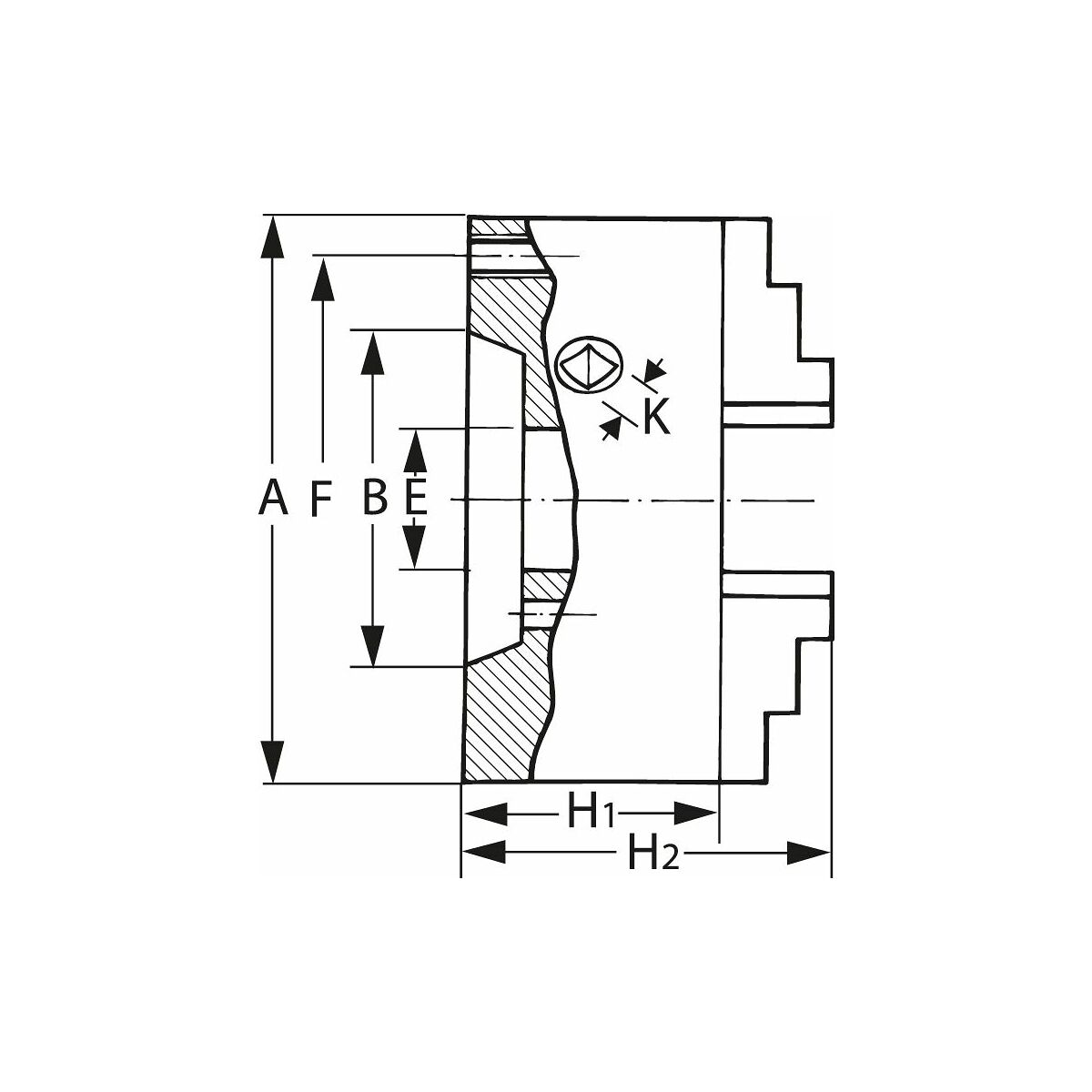

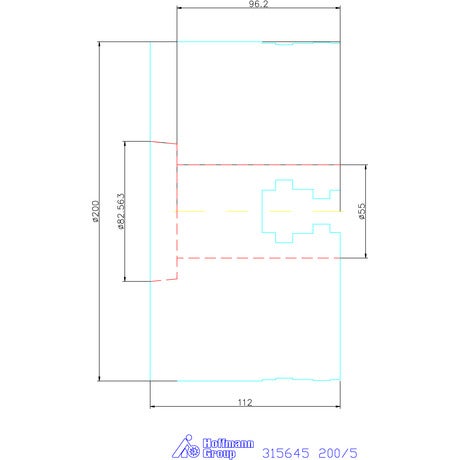

Tekniset tiedot

Tuotetiedot
