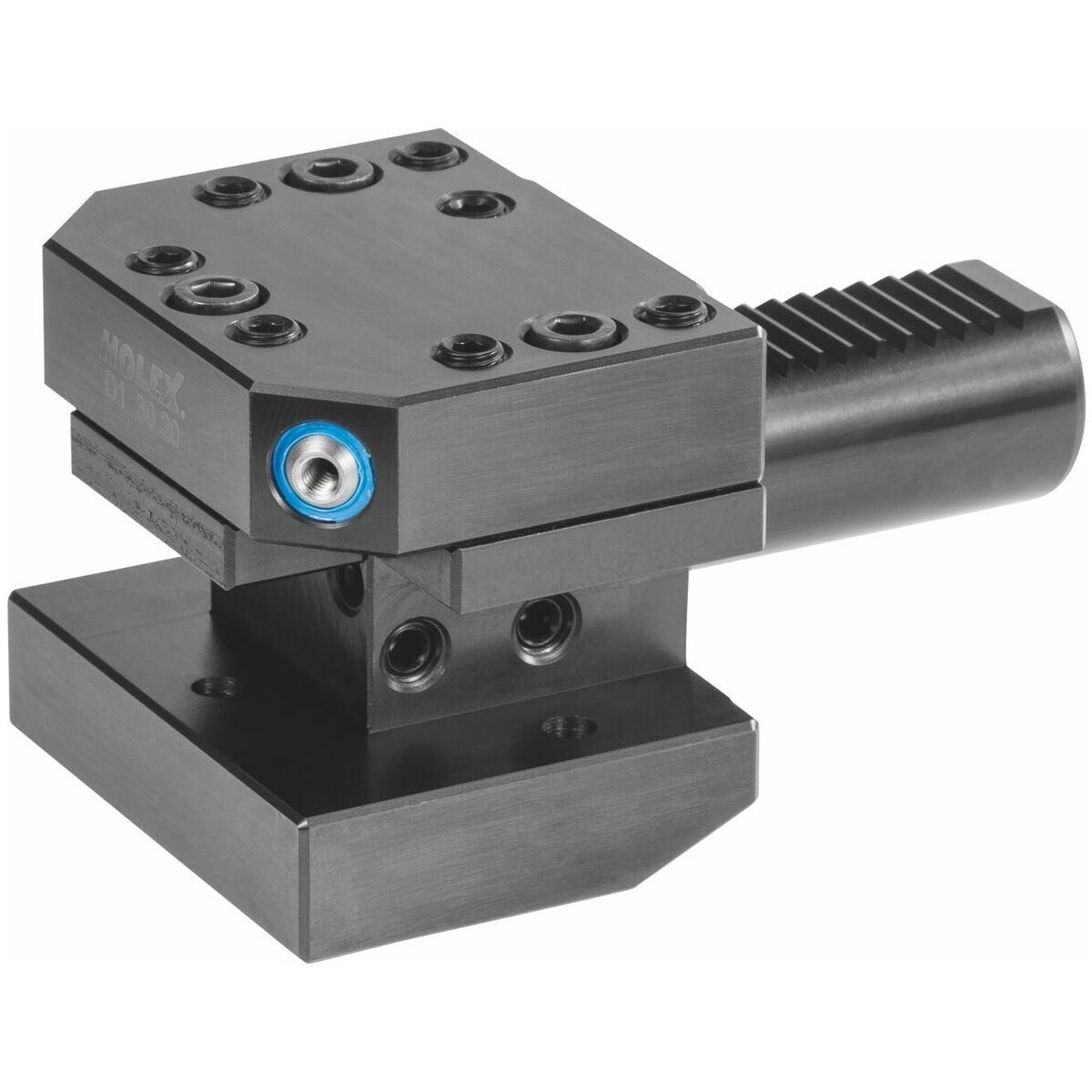

VDI-yleiskiinnitys

!

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki
Holex
Tuotenumero
319185
Varastotilanne
Varastossa

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo
Tekniset tiedot

Tuotekuvaus

Standardi
DIN ISO 10889 / DIN 69880 / VDI 4325, lehti 2.

Malli

  • Pintakarkaistu HRC 58 ±02.
  • Kaikki toiminnalliset pinnat hiottuja.
  • Kuulaventtiilisuuttimilla.

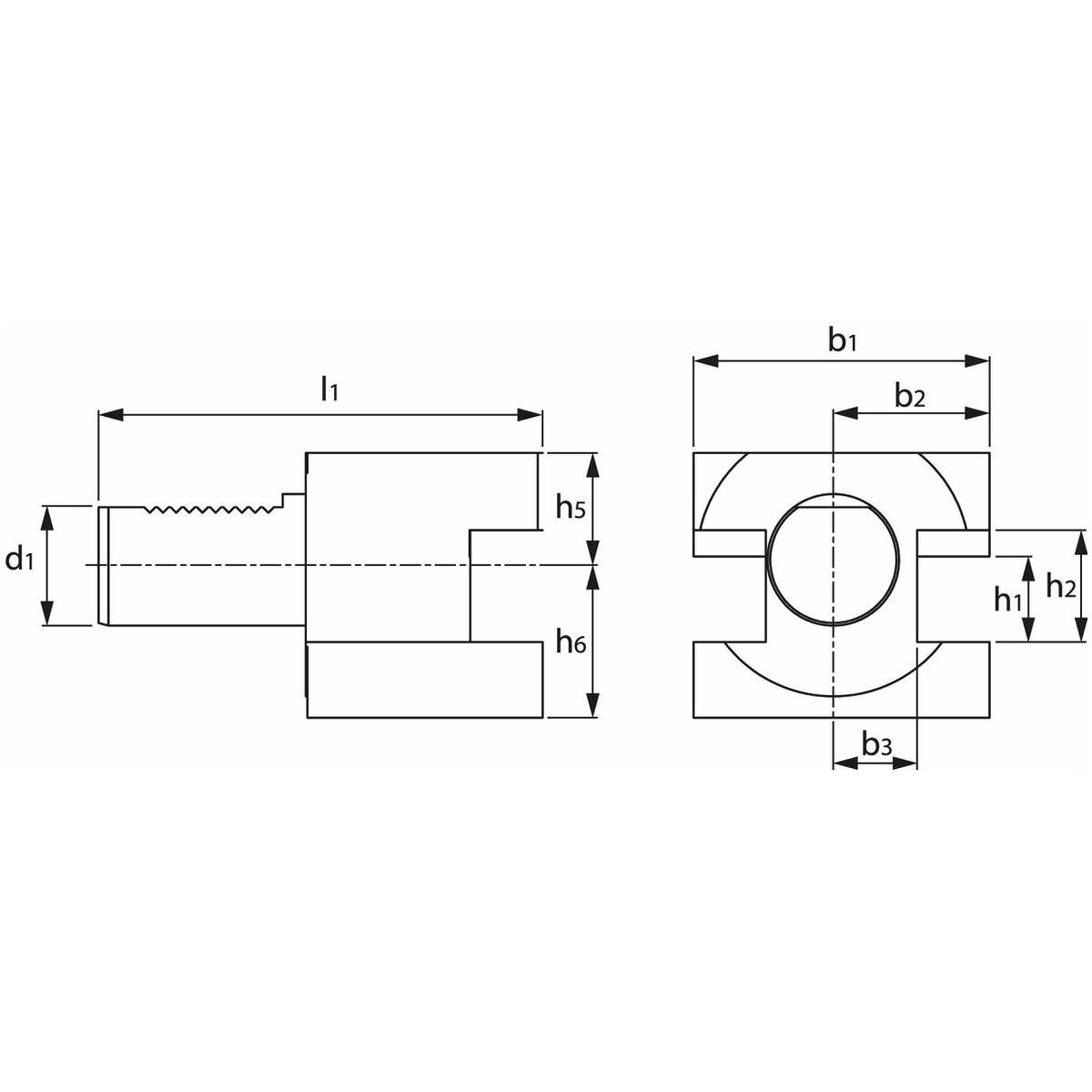

Tekniset tiedot

Värikoodi VDI-varrelle VDI 30
Tuotetyyppi VDI-yleiskiinnitys
L1 72 mm
Varren halkaisija d1 40 mm
Värikoodi VDI-varrelle VDI 40
Varren leveys b3 20.5 mm
B2 42.5 mm
B1 90 mm
H2 34 mm
H6 48 mm
H5 32.5 mm
H1 25 mm

Tuotetiedot

Tuotenumero 319185
EAN 4045197955050
Lisää ostoskoriin
