GARANT Master Eco -puominpitimen pidin muoto E2 VDI 30

!

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki
Garant
Tuotenumero
319225
Varastotilanne
Varastossa

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo
Tekniset tiedot

Tuotekuvaus

Rakenne

  • Pintakarkaistu HRC 58 +/-2.
  • Kaikki toimintapinnat hiottu.
  • Läpiporattu VDI-akseli.
  • Kahdella kuulasuihkusuuttimella.

Etu

  • Sopii myös pidemmille sorvauspitimille.
  • Sorvauspitimen yksilöllinen pituussäätö.

Käyttötiedot

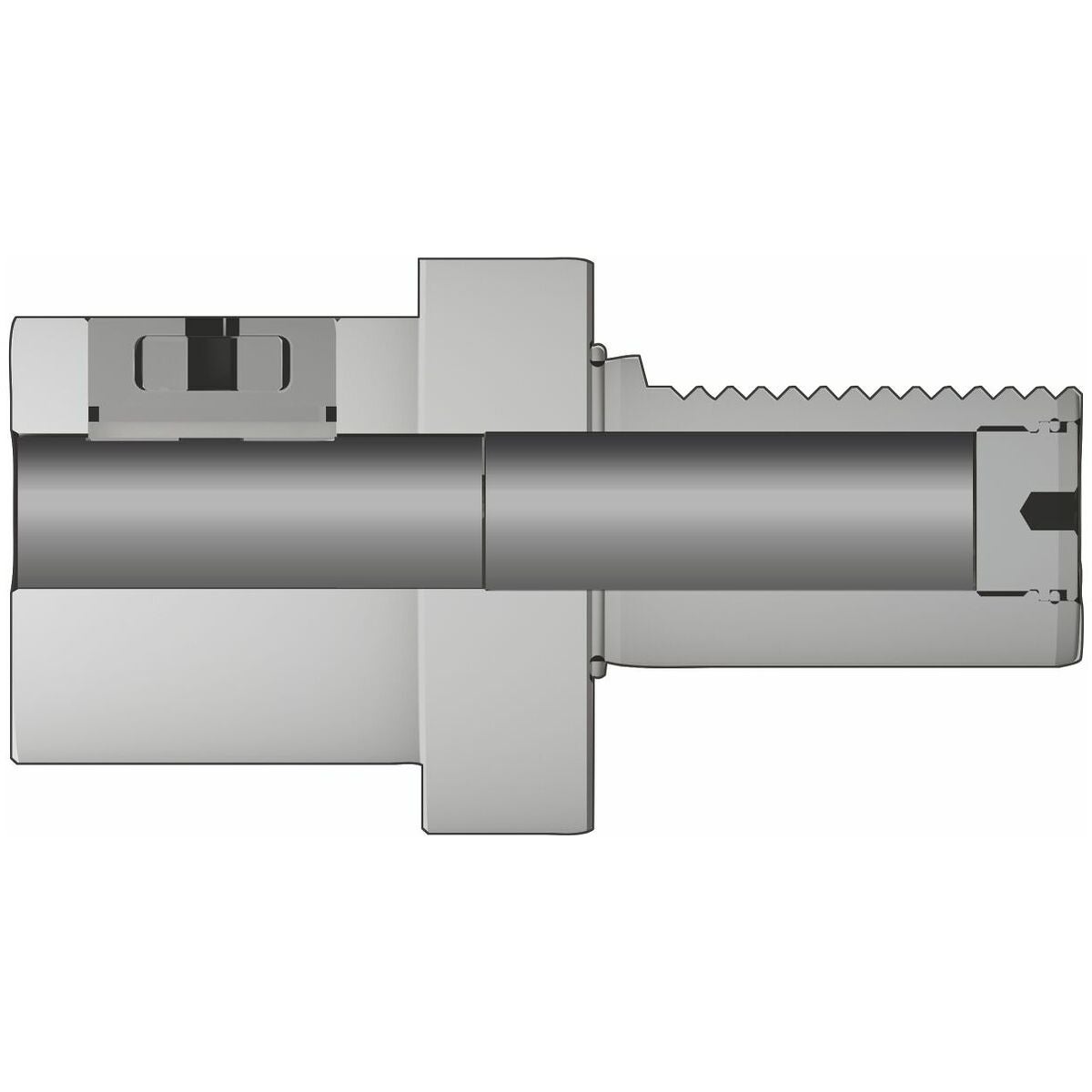

Sisäiseen työstöön puominpitimellä.

Huomautus
Ei sovellu käytettäväksi supistusholkin kanssa.

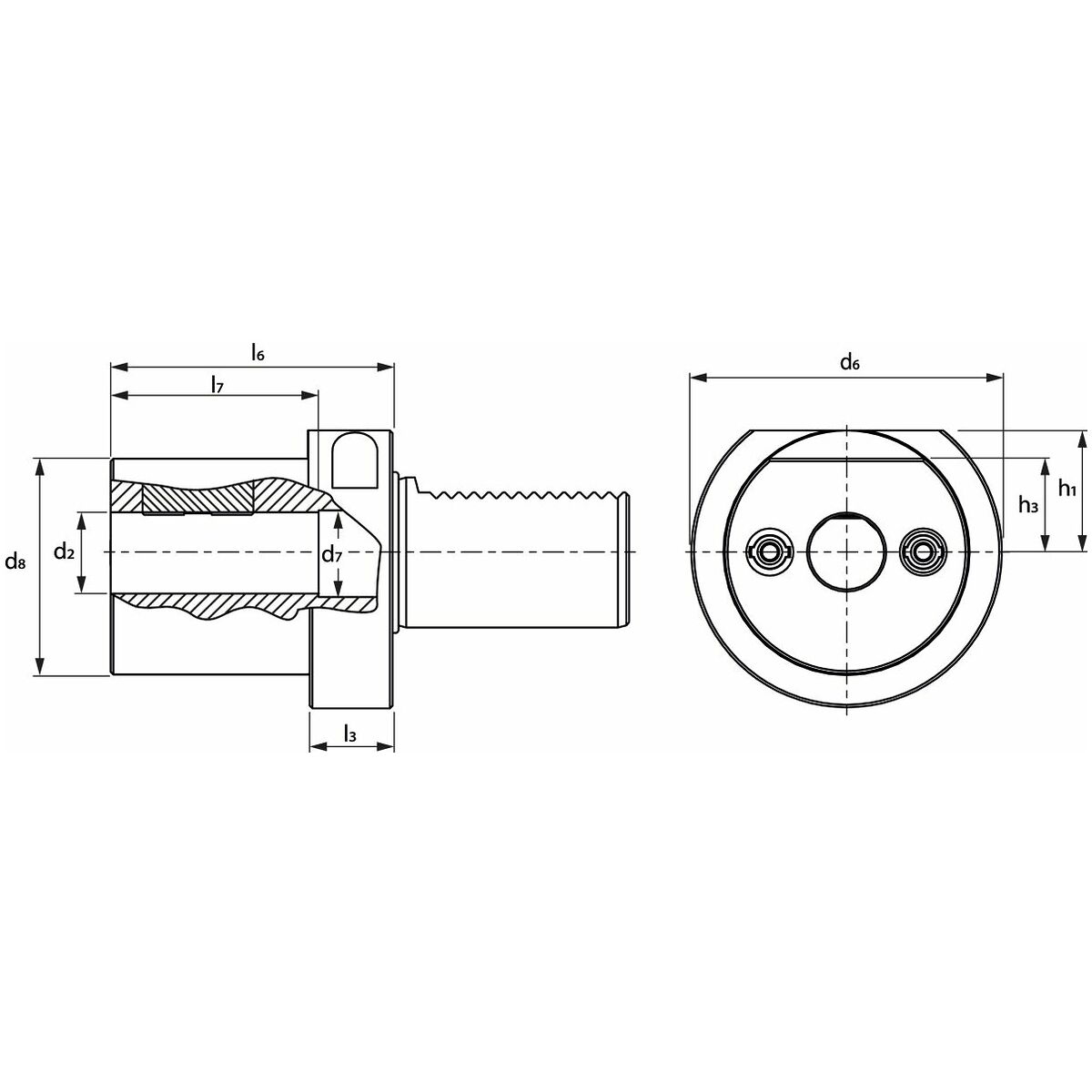

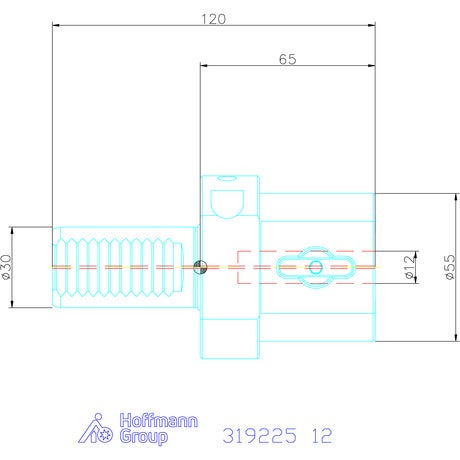

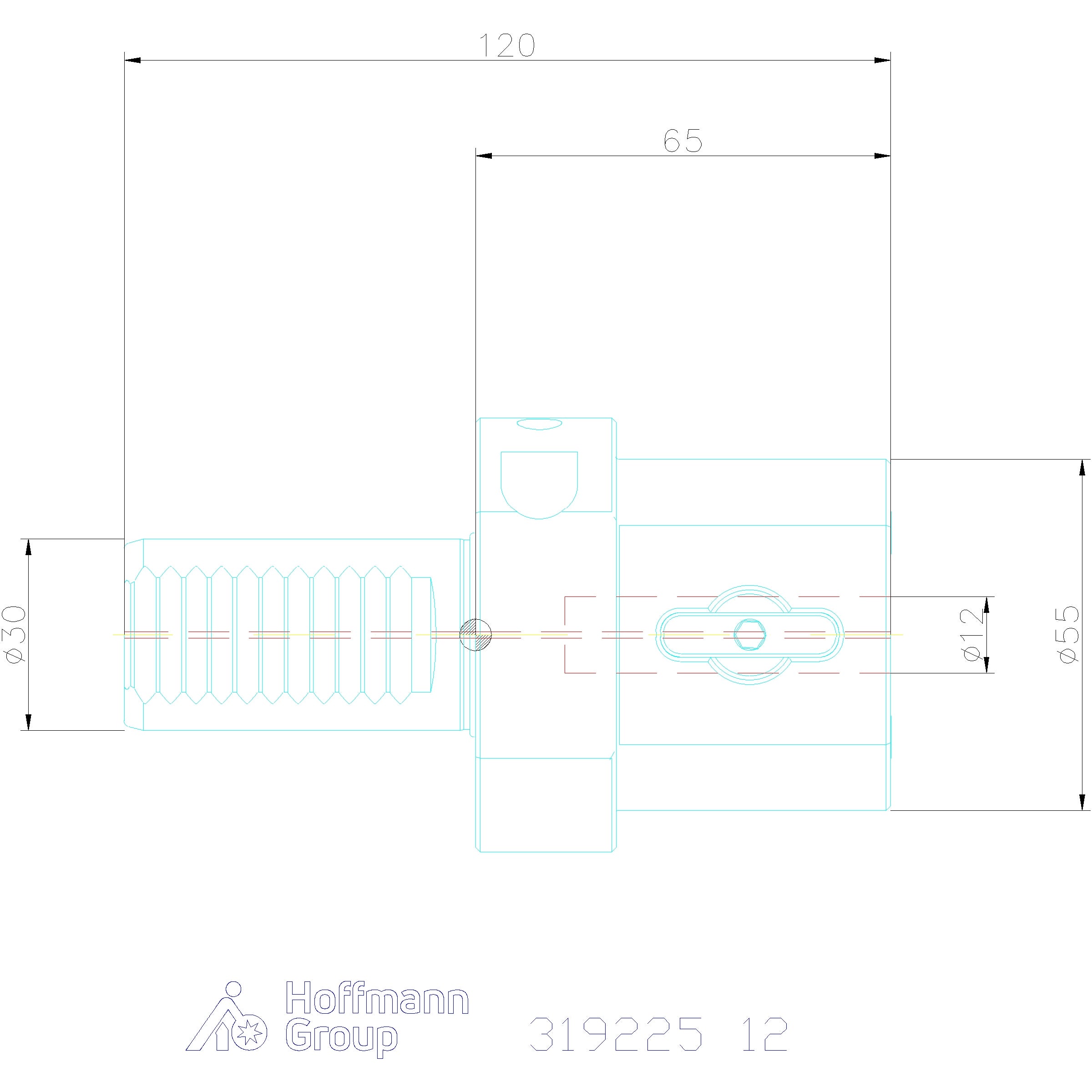

Tekniset tiedot

Muoto E
VDI-koko VDI 30
Värikoodi VDI-varrelle VDI 30
Tuotetyyppi VDI-poratankopidin
D7 16.5 mm
Reikä d2 (h7) 12 mm
Värikoodi VDI-varrelle VDI 30
⌀ h1 28 mm
⌀ d8 55 mm
⌀ d6 68 mm
⌀ l7 92.5 mm
⌀ h3 21.5 mm
⌀ l6 65 mm
⌀ l3⌀ l3 22 mm

Tuotetiedot

Tuotenumero 319225
EAN 4067263107842
