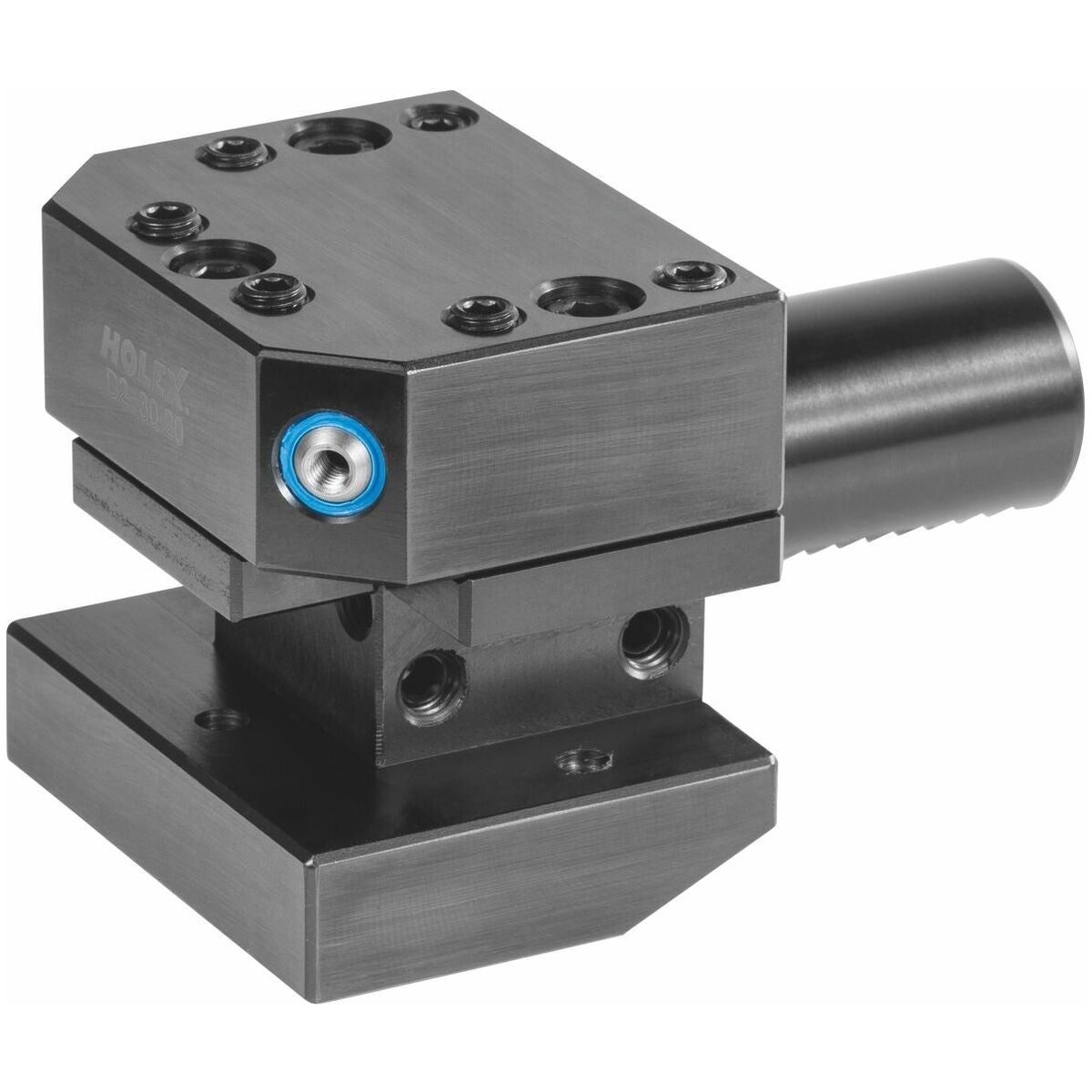

VDI-yleiskiinnike, alarunko
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Standardi
DIN ISO 10889 / DIN 69880 / VDI 4325, lehti 2.
Rakenne
- Pintakarkaistu HRC 58 ±8.
- Kaikki toiminnalliset pinnat hiottu.
- Kuulaventtiilisuuttimilla.
Tekniset tiedot
| Tuotetyyppi | VDI-yleiskiinnitys |
|---|---|
| L1 | 85 mm |
| Varren halkaisija d1 | 50 mm |
| Värikoodi VDI-varrelle | VDI 50 |
| L1 | 85 mm |
| Varren leveys b3 | 25,5 mm |
| B2 | 50 mm |
| B1 | 105 mm |
| H2 | 41 mm |
| H6 | 60 mm |
| H5 | 35 mm |
| H1 | 32 mm |
Tuotetiedot
| Tuotenumero | 319190 |
|---|---|
| EAN | 4045197955098 |
