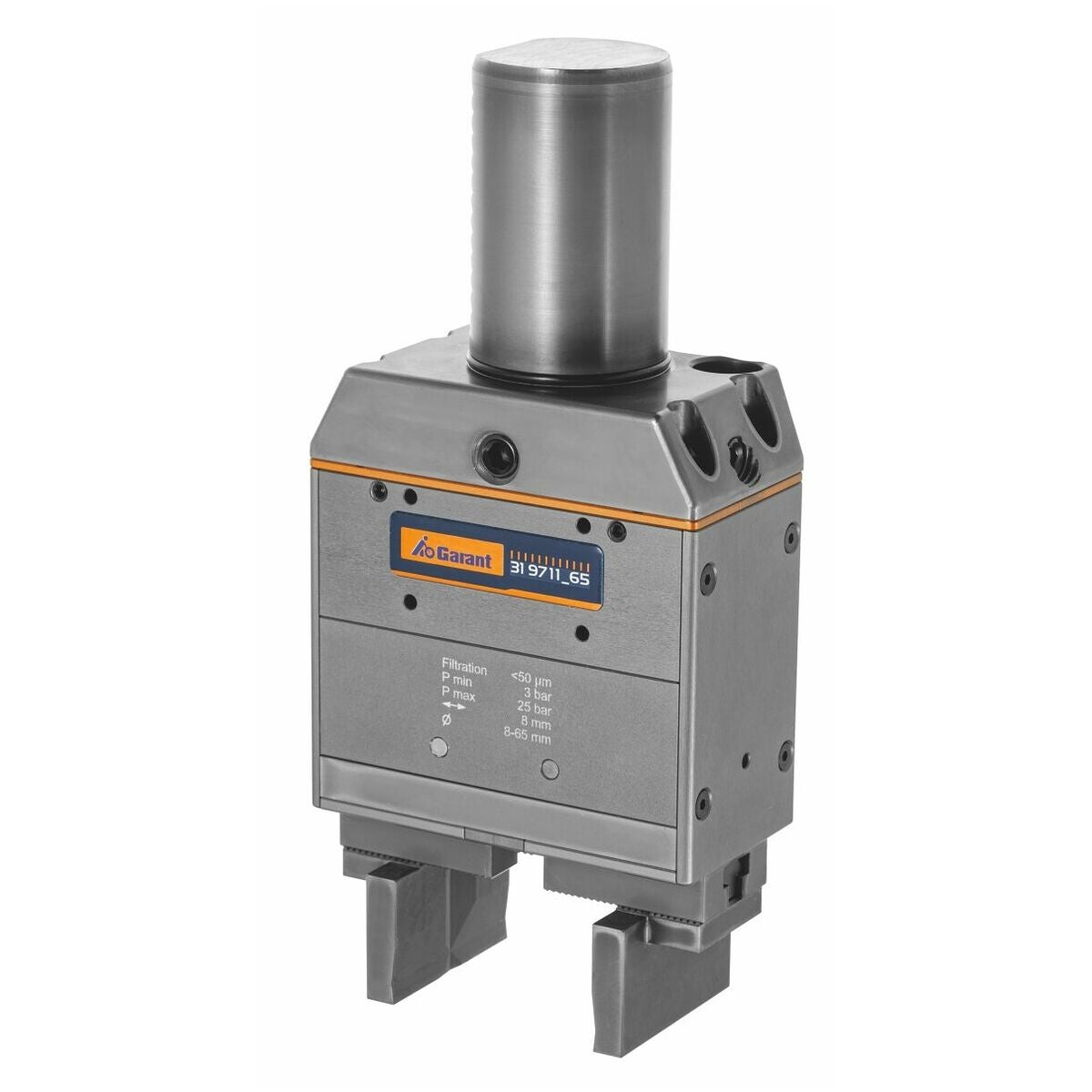

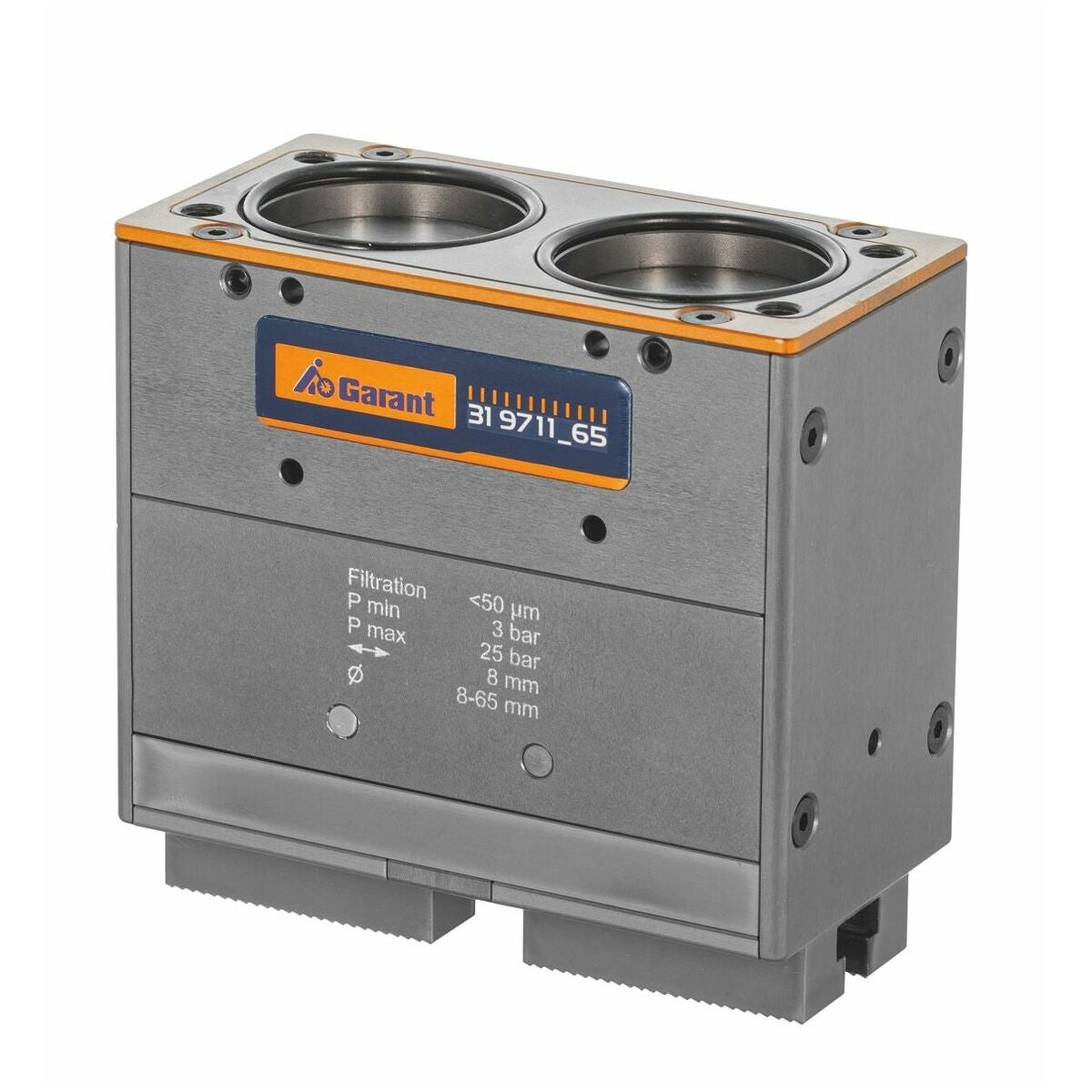

Tankopihdit 65 mm

Tuotekuvaus

Rakenne

• Nykyaikainen tankopihdikonsepti – mahdollistaa tartunnan sekä sivulta että edestä.
• Mahdollistaa automaattisen käytön konekäytössä ja ohjelma-ajossa hydraulisella pihdiohjauksella jäähdytysnesteen paineen kautta (3–50 bar).
• Korkealaatuiset komponentit: anodisoitu alumiininen pihdirunko, kulutusosat karkaistua terästä, hiottuja ja/tai kovakoneistettuja.
• Ainutlaatuinen mekanismi kaksoiskuulaohjauksella ja/tai kaksimäntäperiaatteella maksimaalista kulutuskestävyyttä ja suurten kappalepainojen käsittelyä varten (veto 26 kg, nosto 16 kg).

Etu

• Ei naarmuja komponenttiin (koskee myös valmiiden osien tartuntaa).

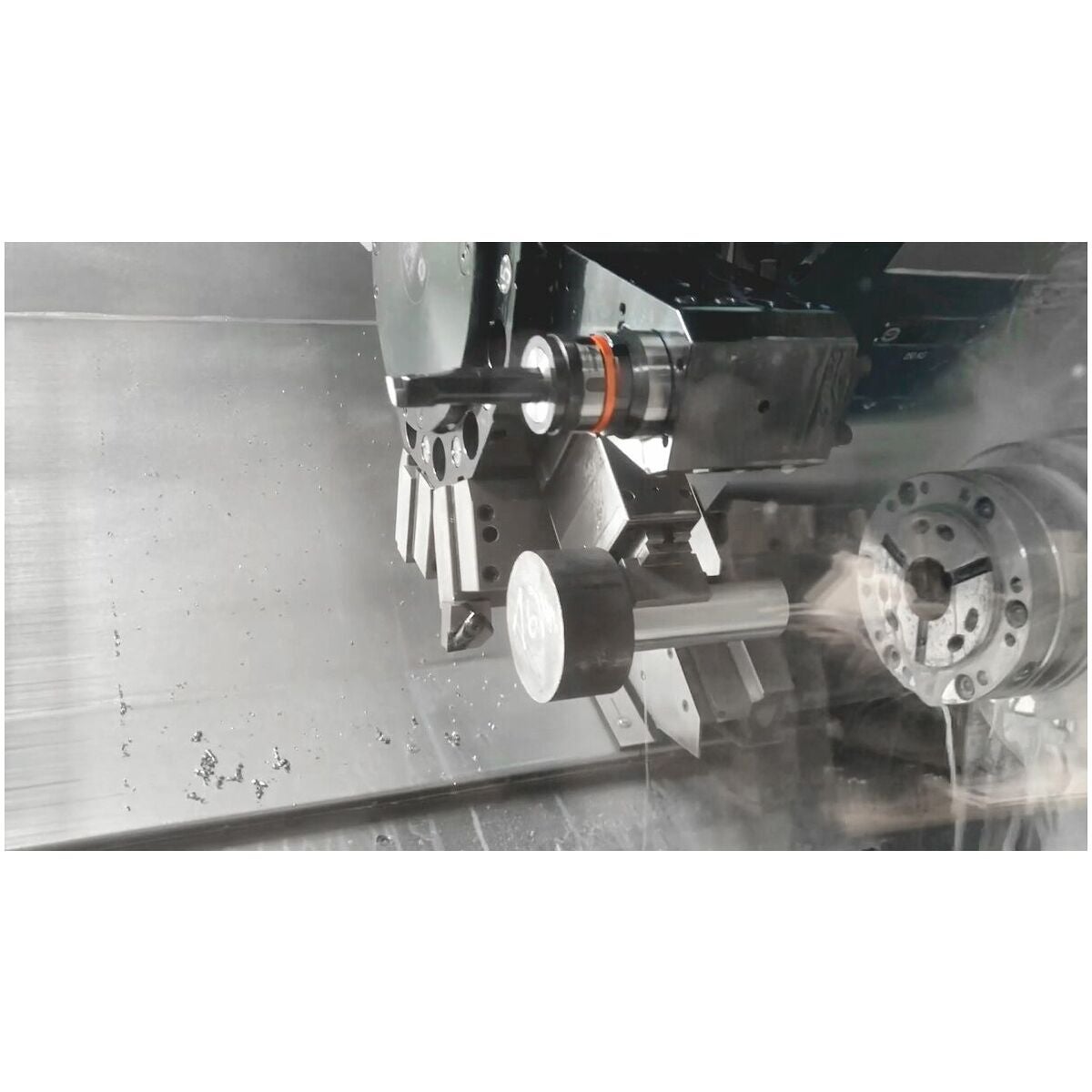

• Tartunta sivulta – pihdit voivat liikkua erittäin lähelle sorvin istukkaa.
• Suurten painojen siirto.
• Erittäin joustava – eri ruuvattavien adapterien avulla pihtejä voidaan käyttää sekä VDI- että BMT-revolvereissa. Leukaliitäntä 1/16 tuumaa × 90°, joten myös vakiopääleukoja voidaan käyttää. (BMT vain poratankopitimen kanssa)
• Paine ja siten pitovoima voidaan säätää osittain (75–100 %).
• Vaatii hyvin vähän huoltoa.

Käyttötiedot
Tangon jälkisyöttö koneessa mm. koneille ilman tangonsyöttölaitetta. Valmiiden komponenttien automaattinen ulosotto ja luovutus pääkaralta vastakaralle on mahdollista. Kiinnitysalue (leuoilla nro 319718) 8–65 mm.

Erikoislisävarusteet

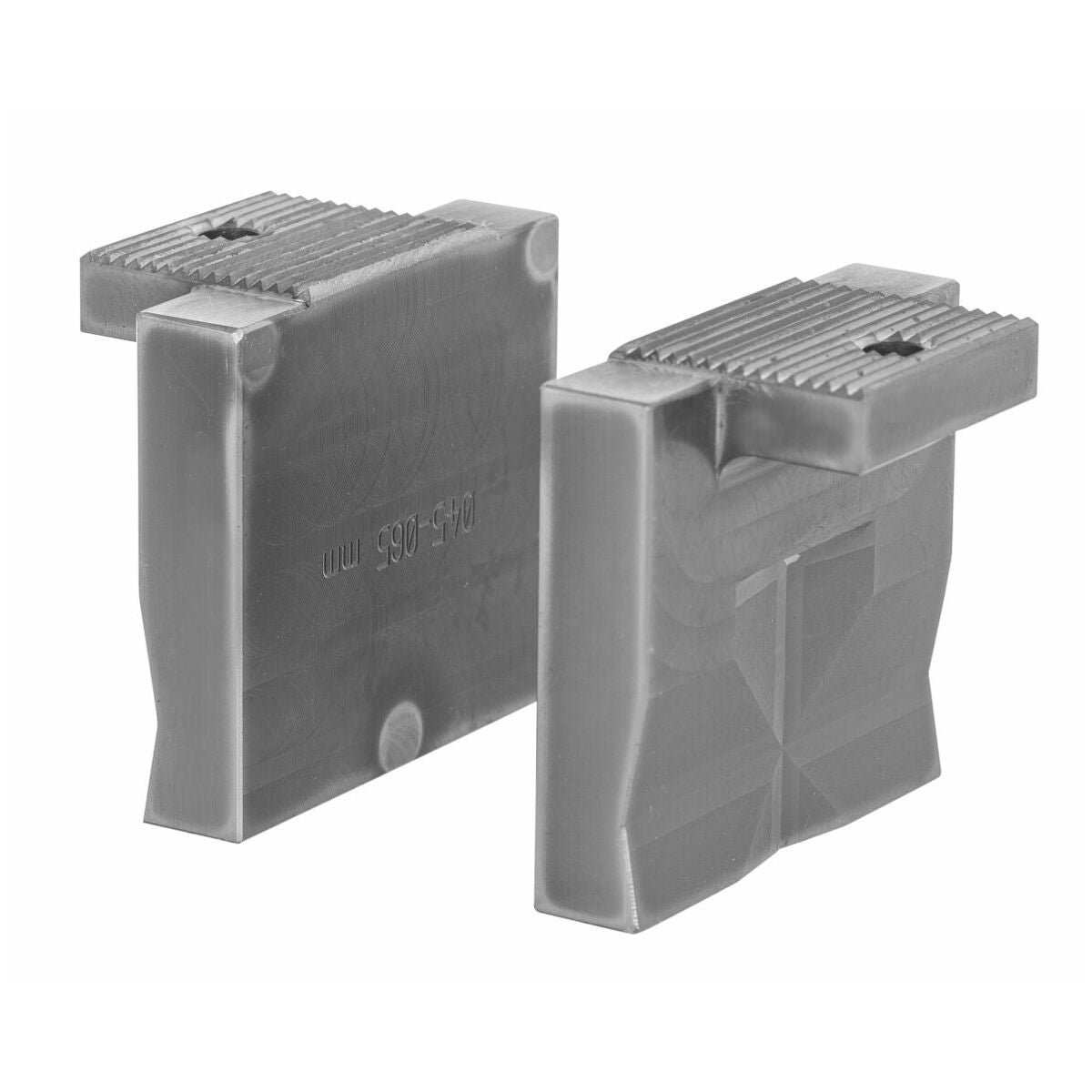

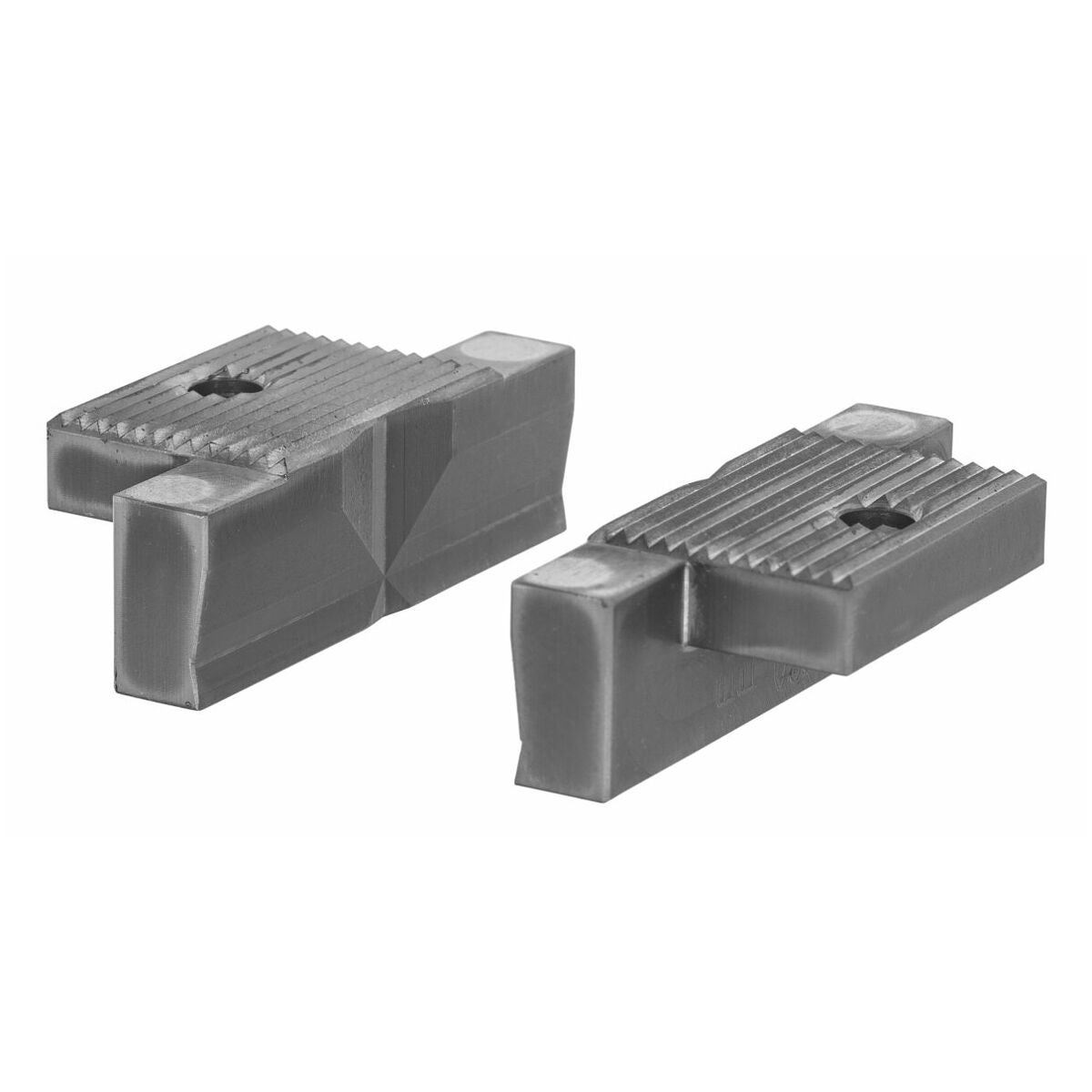

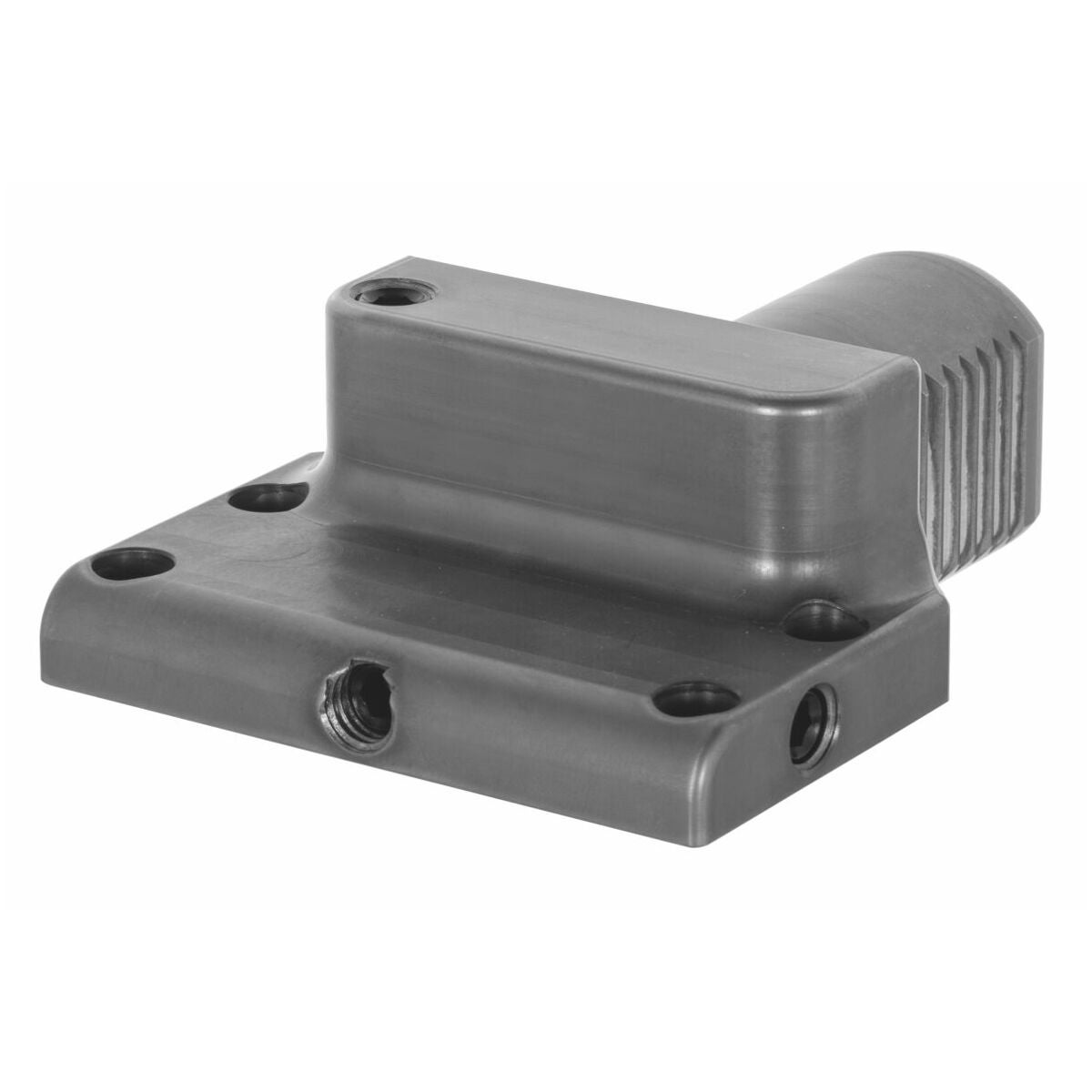

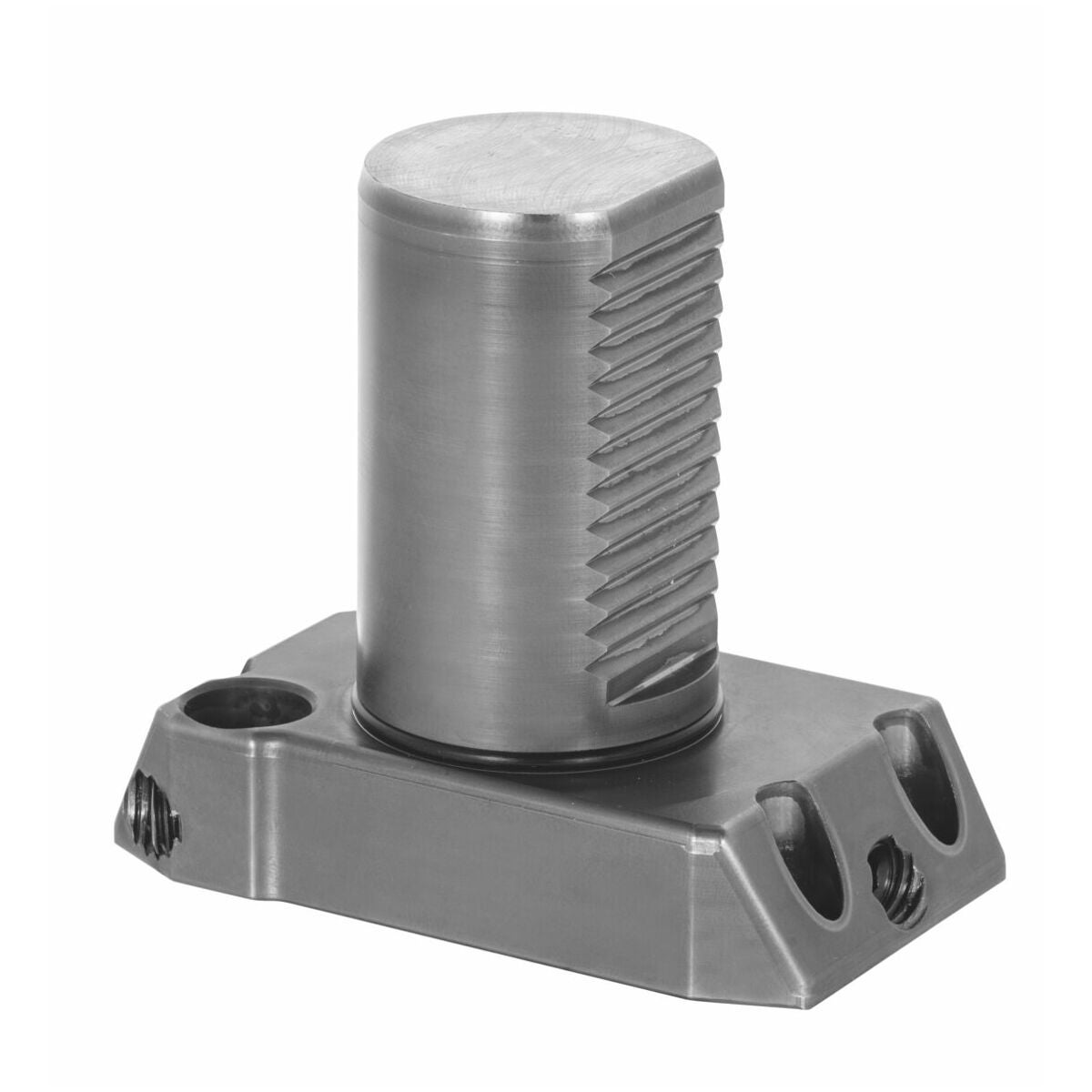

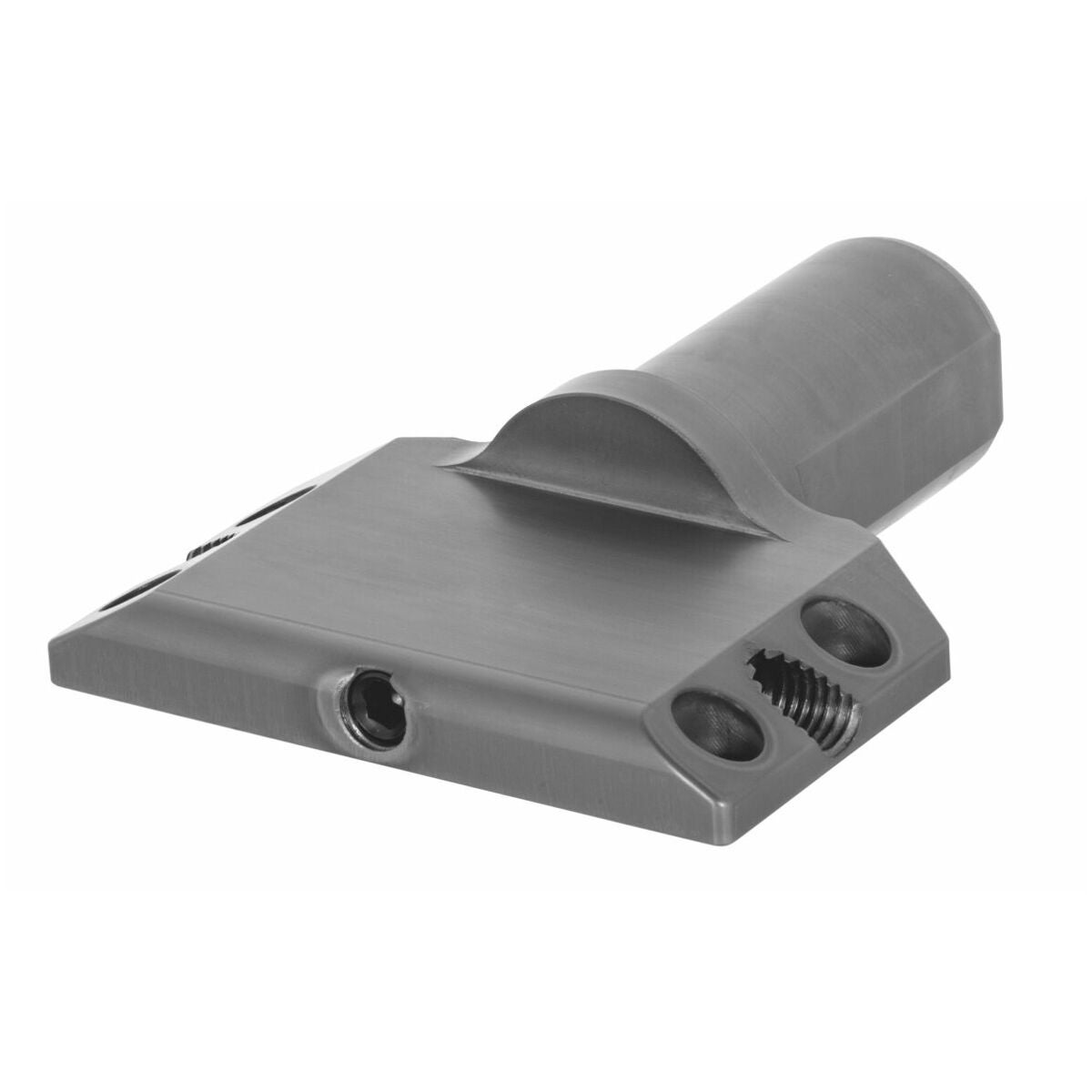

Adapteri nro 319713; 319714; 319716 ja pääleuat nro 319718.

Huomautus
Ohjelmointivihjeet ks. käyttöohje.
Tarkoituksenmukainen käyttö
Tarkoituksenmukainen käyttö

• Pyöreiden, kuusikulmaisten ja nelikulmaisten työkappaleiden ja tankojen tarttuminen sivulta ja edestä sekä niiden vetäminen esiin.
• Asennettavaksi VDI- ja BMT-revolveriin.
• Saa käyttää vain yhdessä jäähdytysvoiteluaineen kanssa.
• Käyttöön teollisuudessa.
• Saa käyttää vain suljetussa järjestelmässä ilman ulkopuolista pääsyä.
• Saa avata vain tarkoitetuista kohdista.
• Törmäyksen jälkeen muihin esineisiin ei saa käyttää uudelleen ennen täydellistä tarkastusta.
• Käytä vain teknisesti moitteettomassa ja käyttöturvallisessa kunnossa.

Sopimaton käyttö

• Ei saa käyttää työkalunpitimenä tai kuormannostoapuvälineenä.
• Ei saa työstää vasaralla.
• Saa purkaa vain kuvatuista kohdista. Muita ruuveja ei saa löysätä.
• Älä tee omavaltaisia muutostöitä tai muutoksia.

Rakenne

• Moderni tankotarrainkonsepti – mahdollistaa tartunnan sekä sivulta että edestä.
• Mahdollistaa automaattisen käytön koneajossa / ohjelmakulussa, hydraulinen tarrainohjaus jäähdytysnestepaineen kautta (3–50 bar).
• Korkealaatuiset komponentit: eloksoitu alumiininen tarrainrunko, kulutusosat karkaistua terästä, hiottuja tai kovakoneistettuja.
• Ainutlaatuinen mekanismi kaksoiskuulaohjauksella ja/tai kaksoismäntäperiaatteella maksimaalista kulutuskestävyyttä ja suurten työkappalepainojen käsittelyä varten (veto 26 kg, nosto 16 kg).

Etu

• Ei naarmujälkiä komponenttiin (koskee myös valmiiden osien tartuntaa).
• Tartunta sivulta – tarrain voi liikkua erittäin lähelle sorvin istukkaa.
• Suurten painojen siirtäminen.
• Erittäin joustava – erilaisten ruuvattavien adapterien avulla tarrainta voidaan käyttää sekä VDI- että BMT-revolverien kanssa. Leukaliitäntä 1/16 tuumaa × 90°, joten myös vakiopäällekkäisleukoja voidaan käyttää. (BMT vain poratankopitimellä)
• Paine ja siten pitovoima voidaan säätää portaittain (75–100 %).
• Vaatii hyvin vähän huoltoa.

Käyttötiedot
Tangon jälkisyöttö koneessa, mm. koneille ilman tankosyöttölaitetta. Valmiiden komponenttien automaattinen poiminta ja luovutus pääkaralta vastakaralle on mahdollista. Kiinnitysalue (leuoilla nro 319718) 8–65 mm.

Erikoisvarusteet
Adapteri nro 319713; 319714; 319716 ja päällekkäisleuat nro 319718.

Huomautus
Ohjelmointivinkit, ks. käyttöohje.
