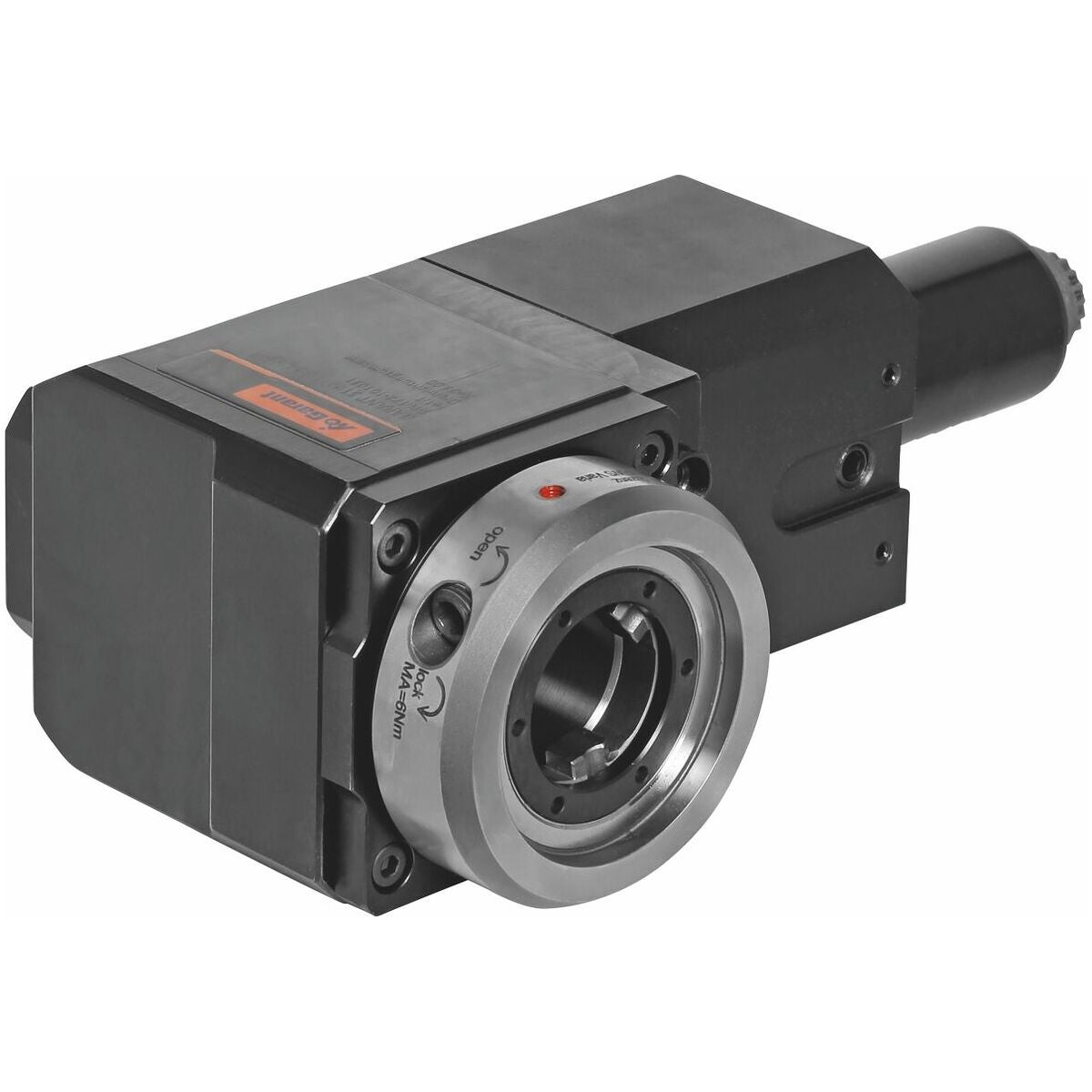

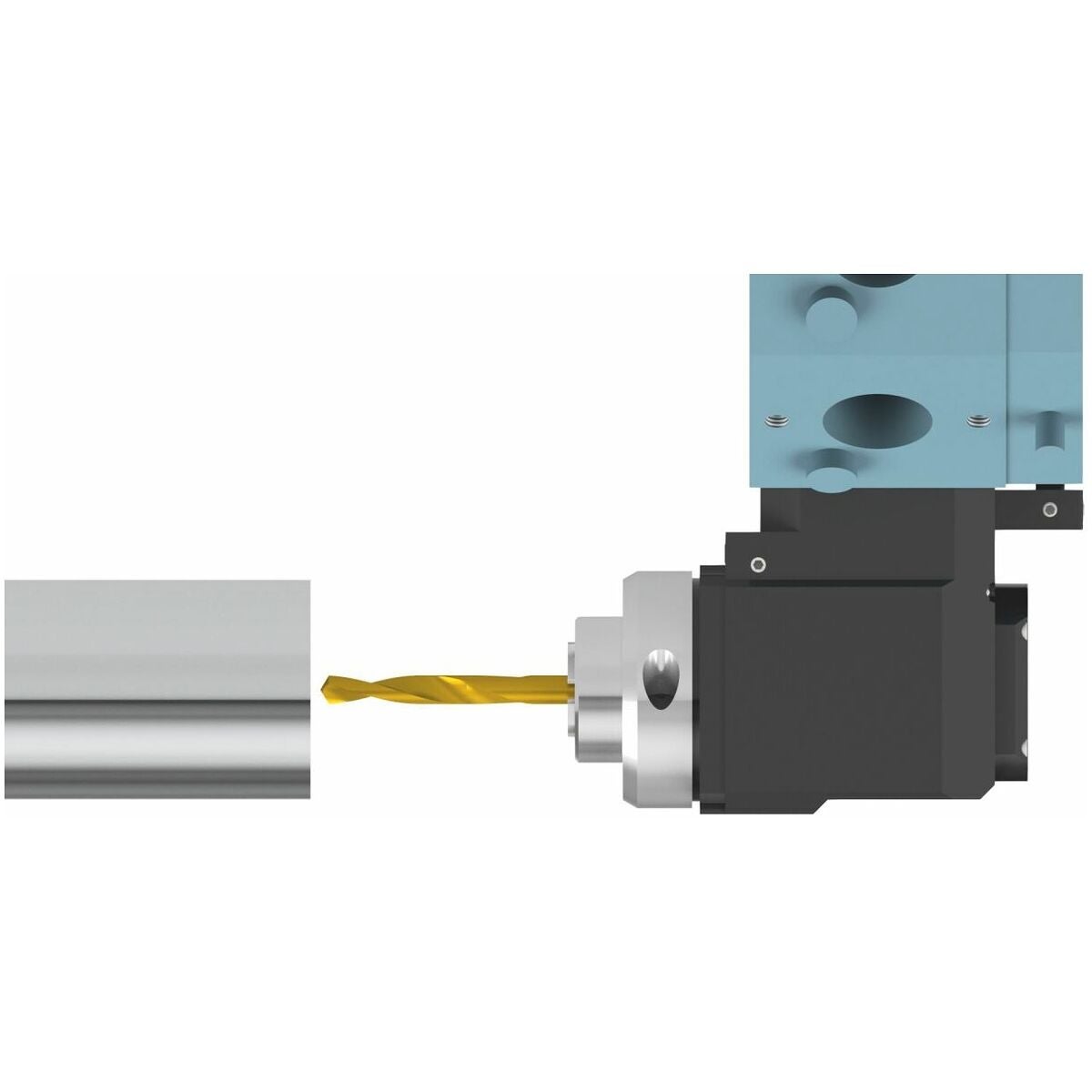

Moottoroitu työkalu, radiaalinen, vakionasta VX3

Tuotekuvaus

Sopii
DMG Gildemeister CTX. Osittain EMCO, Hardinge, Monfort, Scherer jne. DIN 5480:n mukaisella tai BMT-revolverilla DIN 1809:n mukaan.

Malli
Käyttöön kaikissa CNC-sorveissa DMG Gildemeister CTX -sarjassa, joissa on Sauter-revolveri ja vetokytkentä DIN 5480, tai koneissa, joissa on BMT-revolveri vetokytkennällä DIN 1809. Työkalujen kiinnitys AGW:hen ER-holkin avulla ulko-/sisäpuolisella mutterilla tai lisensoidulla EWS:n VARIA VX -pikalukitusjärjestelmällä. Ulkoinen ulkopuolinen jäähdytys nykyaikaisen jäähdytysnesteen hallinnan kautta, sisäinen jäähdytys työkalun läpi keskitetysti karan kautta.

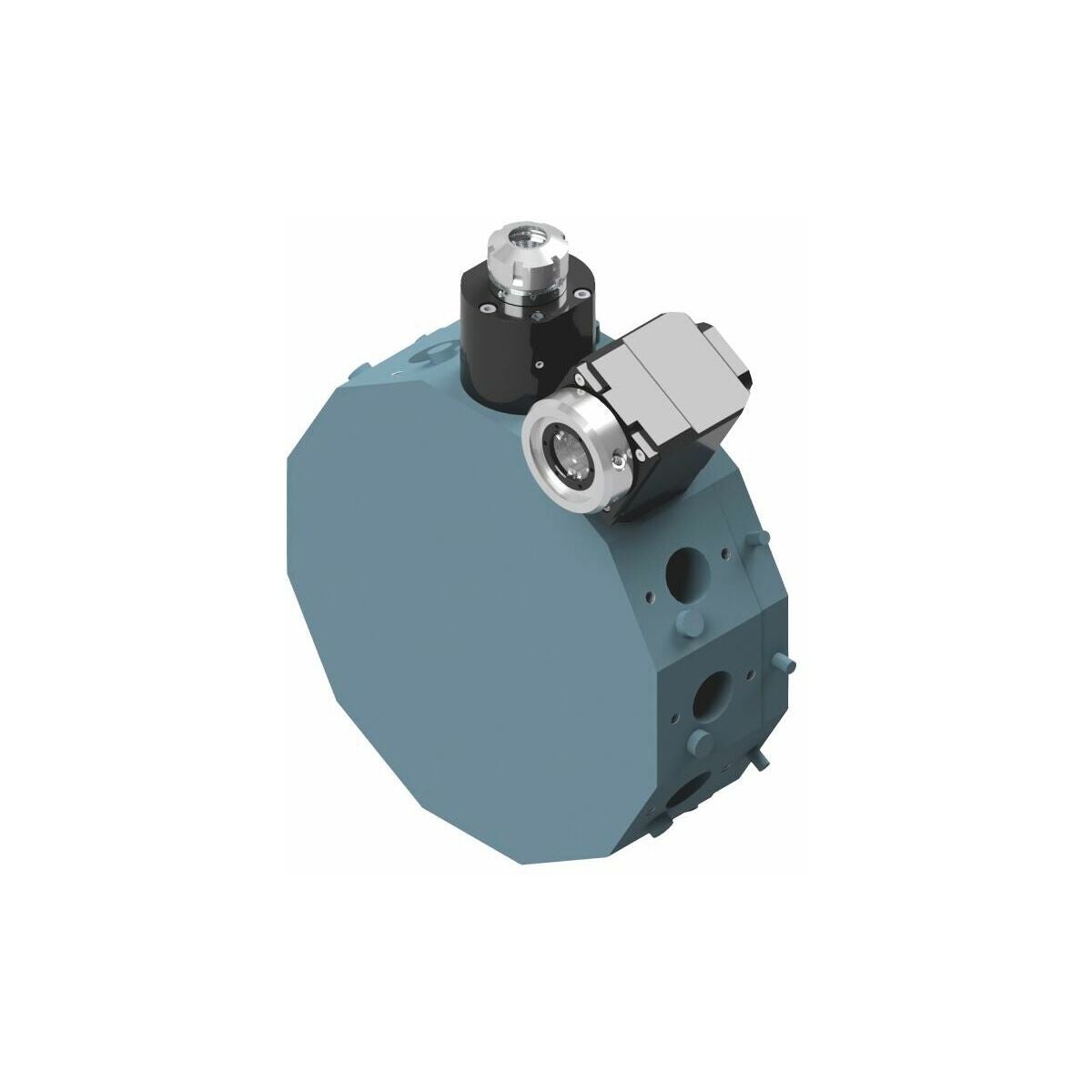

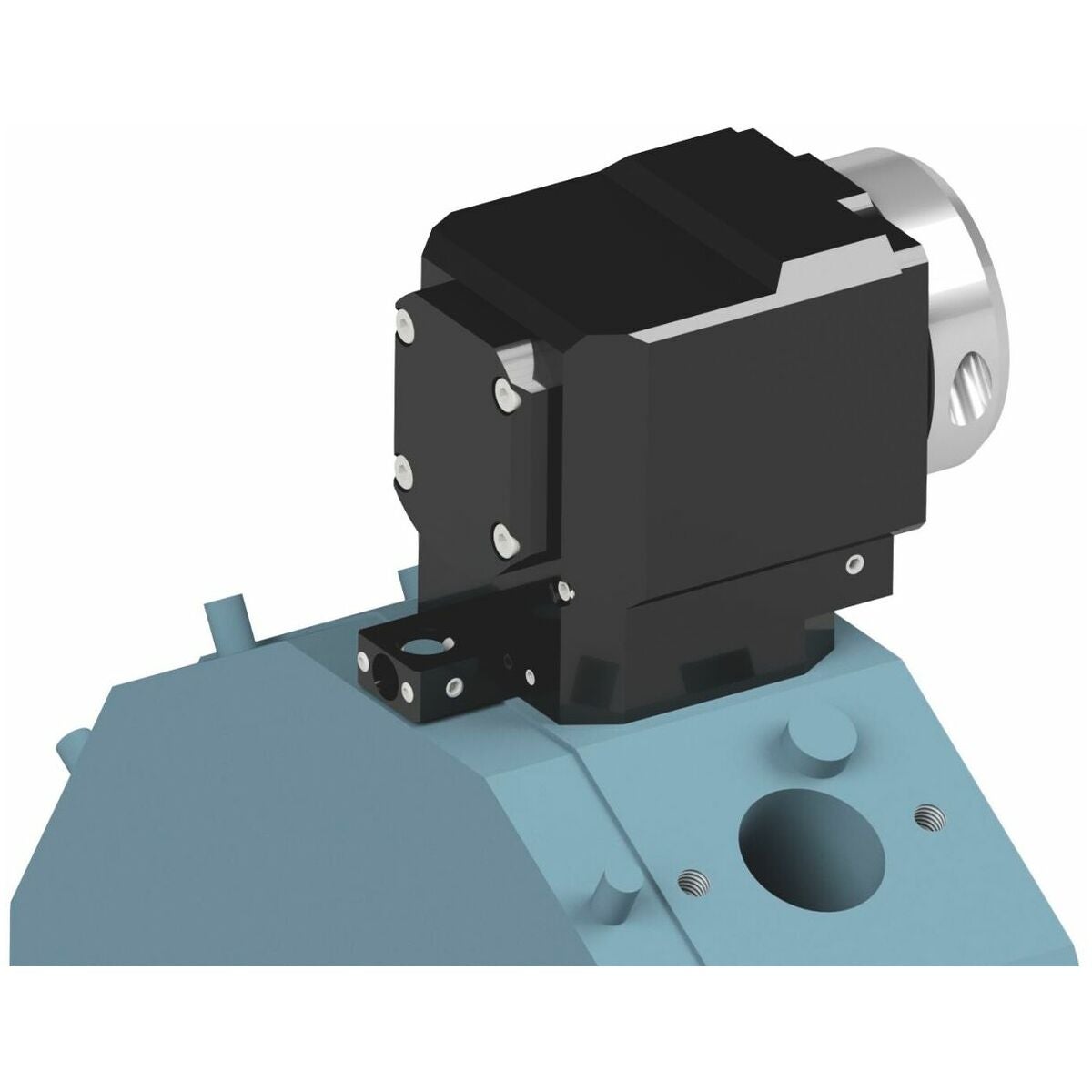

Käyttö tähtirevolvereissa. Linkki-malli, eli työstö pääkaran suuntaan. Välityssuhde 1:1. Sisäisellä jäähdytyksellä (sisäinen) enintään 70 bar. IK-malli – keraamisella tiivistesarjalla, paine jopa 70 bar, täysi kuivakäyntikyky. Vakio kohdistuslista (nasta).

Etu

• Painon ja geometrian osalta optimoitu rakenne.
• Prosessivarmuus korkealaatuisten komponenttien ansiosta, pitkä käyttöikä.
• Suurten vääntömomenttien siirto.
• 100 % -tarkastus – jokaiselle AGW:lle ajetaan syöttöohjelma.
• Sisäinen jäähdytys: erikoiskehitetty ja patentoitu tiiviste.

Käyttötiedot
Mahdollisimman monta työstövaihetta yhdessä kiinnityksessä. Ahtaissa tiloissa (käytettävissä olevat kiinnityspaikat) revolverissa.

Toimitussisältö
AGW holkille: sis. kiristysmutterin ja hakavaimen. AGW VARIA VX: sis. kiristysavaimen.

Erikoistarvikkeet
Sopivat insertit Varia VX nro 319802–319888, ER-pikavaihtoadapterit nro 319761–319781, ER-holkit nro 308941–309878, ER-istukka-avaimet nro 309680–309745. Momenttiavain nro 211750, koko 5,7.

Huomautus

• Muut vetotyypit (esim. DIN 5482), välityssuhteet, mitat, BMT jne. pyynnöstä: www.hoffmann.ews-tools.com
• IK-työkalu (sisäinen jäähdytys), kuivakäynti mahdollinen, jäähdytysnesteen suodatus < 50 µm.
• Suositus: käytä VARIA VX -mallia momenttityökalulla (maks. 6 Nm).
• Raskaisiin jyrsintätöihin suosittelemme pyynnöstä kartiorullalaakerilla varustettua versiota.

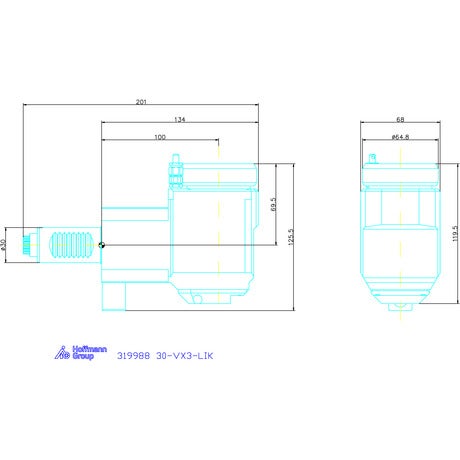

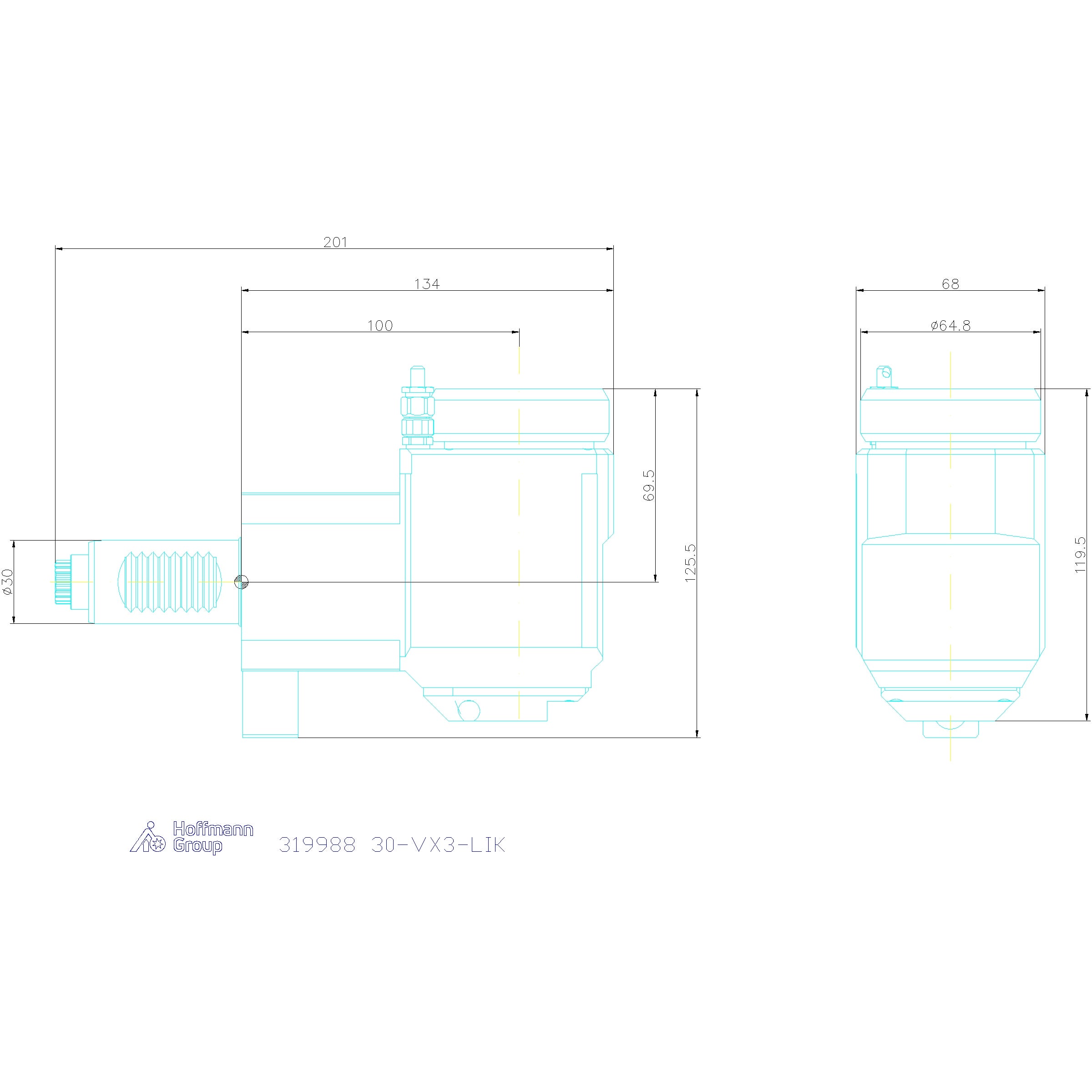

Tekniset tiedot

Tuotetiedot
