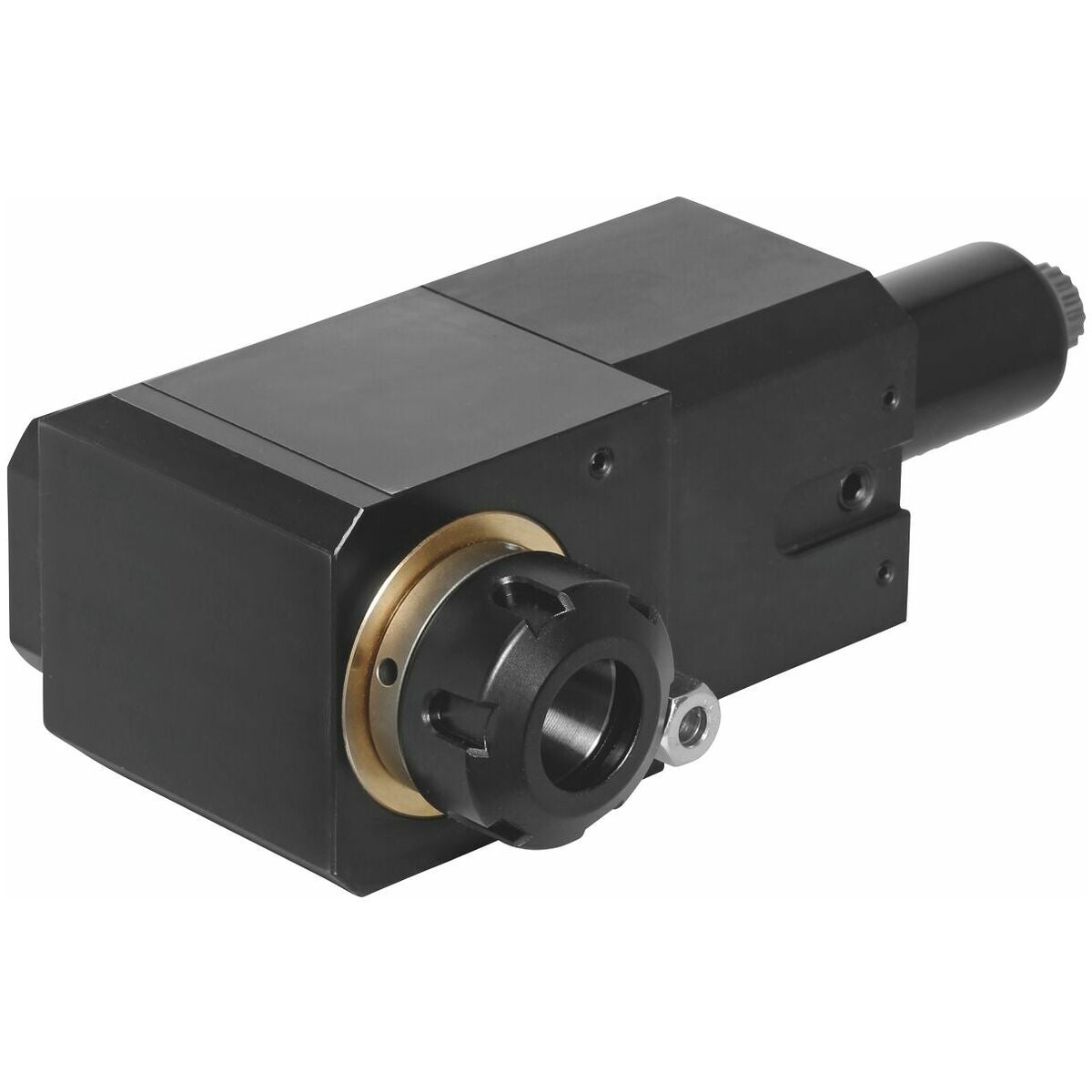

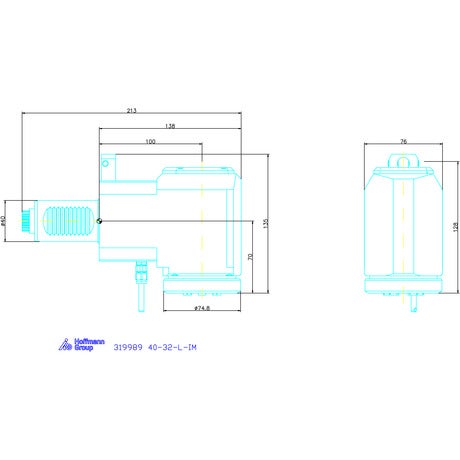

Radiaalinen pyörivä työkalu, vakionasta ER32

Tuotekuvaus

Sopii
DMG Gildemeister CTX. Osittain EMCO, Hardinge, Monfort, Scherer jne. DIN 5480 - tai BMT-torni DIN 1809:n mukaan.

Rakenne
Käyttöön kaikissa CNC-sorveissa DMG Gildemeister CTX, joissa on Sauter-torni ja vetokytkentä DIN 5480 tai koneissa, joissa on BMT-torni vetokytkennällä DIN 1809. Työkalujen kiinnitys AGW:ssä ER-kiristysholkillä, jossa on ulko-/sisäpuolinen mutteri, tai EWS:n lisenssillä VARIA VX -pikaliitosjärjestelmällä. Ulkoinen ulkopuolinen jäähdytys modernin jäähdytysnesteen hallinnan kautta, sisäinen jäähdytys työkalun kautta keskitetysti karan läpi.
Käytetään tähtirevolvereissa. Linkkisuuntainen rakenne, eli työstö pääkaran suuntaan. Välityssuhde 1:1. Sisäisellä jäähdytyksellä (intern) enintään 70 bar. Rakenne IK – keraamisella tiivistesarjalla, paine jopa 70 bar, täysi kuivakäyntikyky. Vakio kohdistuslista (tappi).

Edut

• Painon ja geometrian suhteen optimoitu rakenne.
• Prosessivarmuus korkealaatuisten komponenttien ansiosta, pitkä käyttöikä.
• Suurten vääntömomenttien siirto.
• 100 % tarkastus – jokainen AGW ajetaan sisäänajo-ohjelmalla.
• Sisäinen jäähdytys: erikoiskehitetty ja patentoitu tiiviste.

Käyttötiedot
Mahdollisimman monta työstövaihetta yhdellä kiinnityksellä. Kun tilaa on vähän (käytettävissä olevat kiinnityspaikat) revolverissa.

Toimitussisältö
AGW kiristysholkille: sis. kiristysmutterin ja koukkuavaimen. AGW VARIA VX: sis. kiristysavaimen.

Erikoisvarusteet
Sopivat Varia VX -sovitteet nro 319802 – 319888, ER-pikavaihtoadapterit nro 319761 – 319781, ER-kiristysholkit nro 308941 – 309878, ER-istukka-avaimet nro 309680 – 309745. Momenttiavain nro 211750, koko 5,7.

Huomautus

• Muut vetotyypit (esim. DIN 5482), välityssuhteet, mitat, BMT jne. pyynnöstä: www.hoffmann.ews-tools.com
• IK-työkalut (sisäinen jäähdytys), kuivakäyttö mahdollinen, jäähdytysnesteen suodatus < 50 µm.
• Suositus: Käytä VARIA VX -rakennetta momenttityökalulla (max 6 Nm).
• Raskaisiin jyrsintätöihin suosittelemme pyynnöstä kartiorullalaakerilla varustettua versiota.
