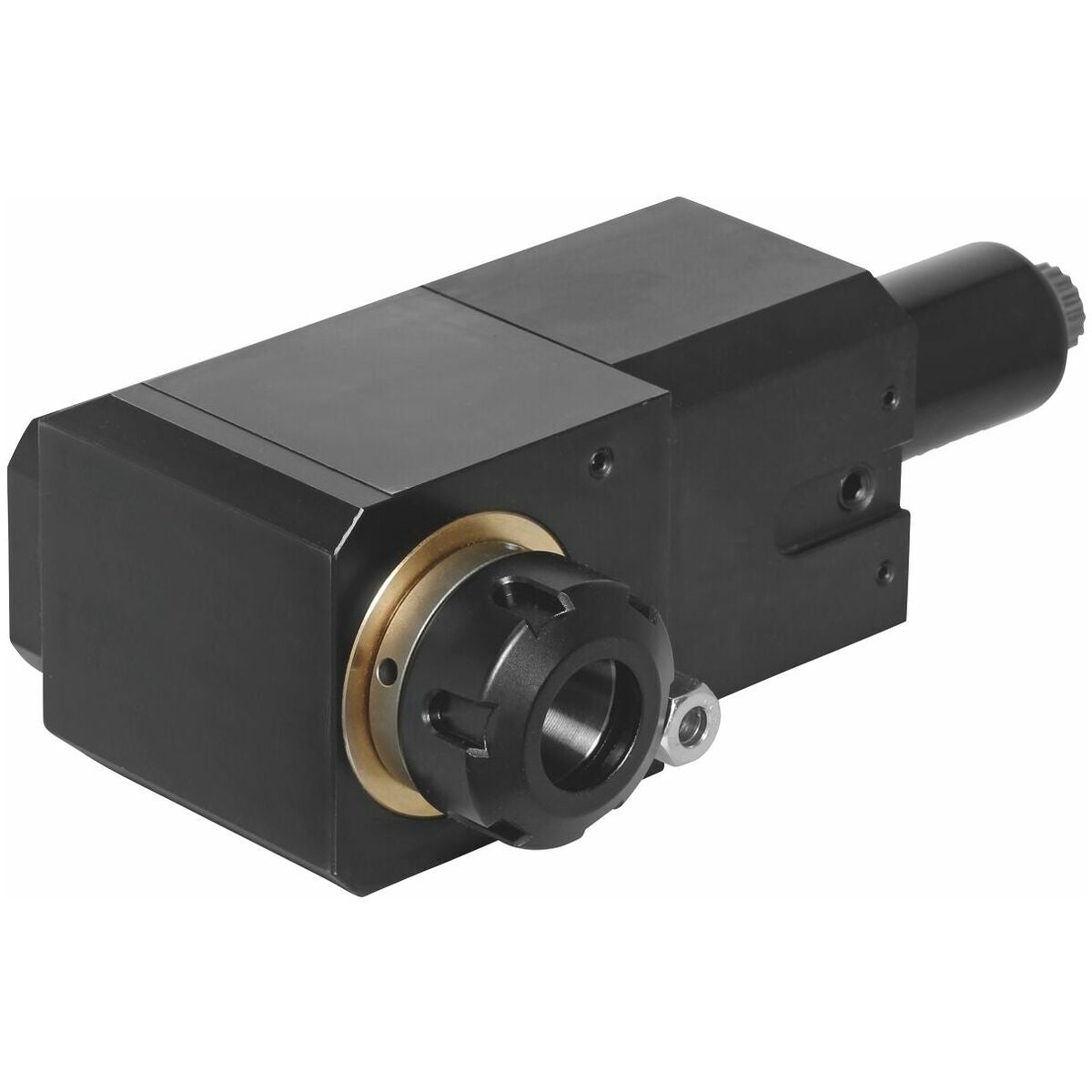

Pyörivä työkalu radiaalinen, vakionasta ER25

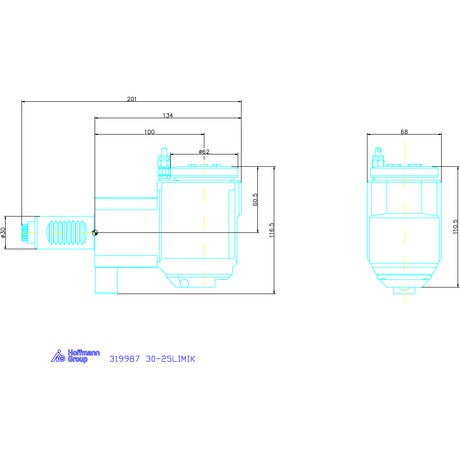

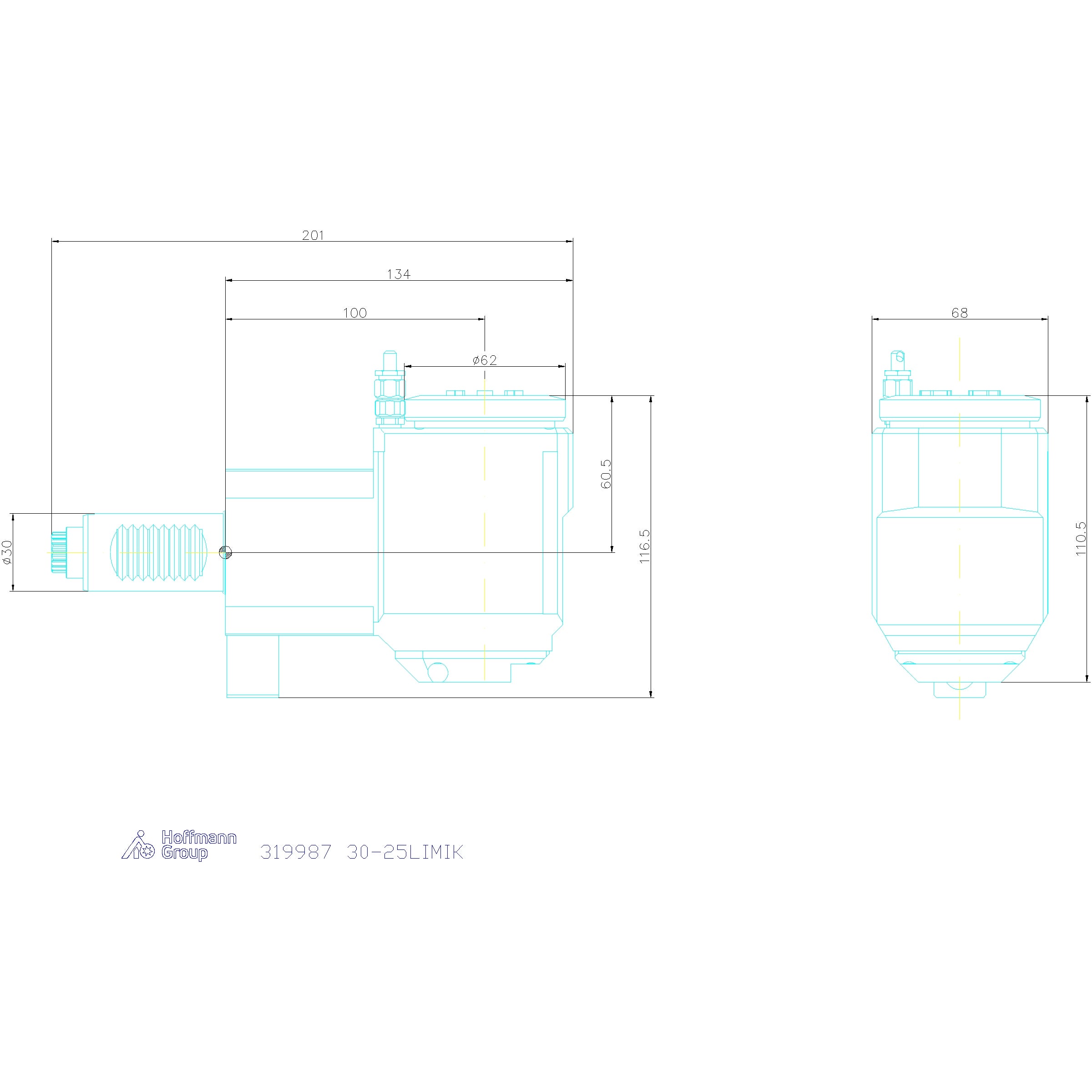

Tuotekuvaus

Sopii
DMG Gildemeister CTX. Osittain EMCO, Hardinge, Monfort, Scherer jne. DIN 5480:lla tai BMT-revolverilla DIN 1809:n mukaan.

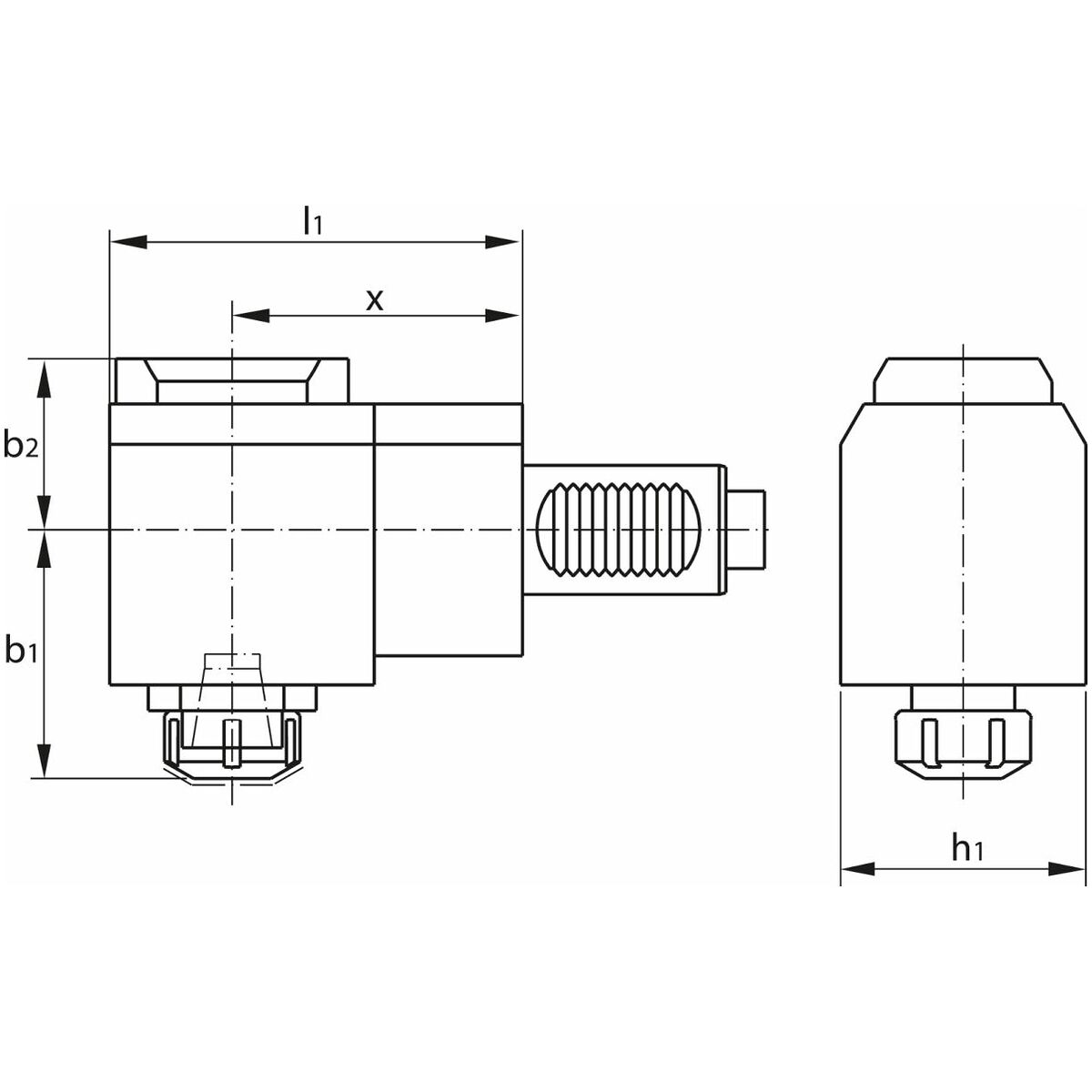

Rakenne
Käyttöön kaikissa CNC-sorveissa DMG Gildemeister CTX Sauter-revolverilla ja käyttöliitännällä DIN 5480 tai koneissa, joissa on BMT-revolveri käyttöliitännällä DIN 1809. Työkalujen kiinnitys AGW:ssä ER-holkin avulla ulko-/sisäpuolisella mutterilla tai nopeavaihtojärjestelmällä VARIA VX (EWS-lisenssillä). Ulkoinen jäähdytys modernin jäähdytysnesteen hallinnan kautta, sisäinen jäähdytys työkalun kautta keskitetysti karan läpi.
Käytetään tähtirevolvereissa. Vasen rakenne, ts. koneistus pääkaran suuntaan. Välityssuhde 1:1. Sisäisellä jäähdytyksellä (internal) max 70 bar. Rakenne IK – keraamisella tiivistesarjalla, paine enintään 70 bar, täysi kuivakäyntikyky. Vakiosuuntauslista (nasta).

Etu

• Painon ja geometrian mukaan optimoitu rakenne.
• Prosessivarmuus korkealaatuisten komponenttien ja kestävyyden ansiosta.
• Suurten vääntömomenttien siirto.
• 100 % tarkastus – jokainen AGW käy läpi syöttöohjelman.
• Sisäinen jäähdytys: erikoiskehitetty ja patentoitu tiiviste.

Käyttötiedot
Mahdollisimman monta työstövaihetta yhdessä kiinnityksessä. Paikanpuutteessa (käytettävissä olevat kiinnityspaikat) revolverissa.

Toimitussisältö
AGW holkille: sis. kiristysmutterin ja koukkuavaimen. AGW VARIA VX: sis. kiristysavaimen.

Erikoistarvikkeet
Sopivat VARIA VX -insertit nro 319802 – 319888, ER-pikavaihtoadapterit nro 319761 – 319781, ER-holkit nro 308941 – 309878, ER-istukka-avaimet nro 309680 – 309745. Momenttiavain nro 211750, koko 5,7.

Huomautus

• Muut käyttötyypit (esim. DIN 5482), välityssuhteet, mitat, BMT jne. pyynnöstä: www.hoffmann.ews-tools.com
• IK-työkalut (sisäinen jäähdytys), kuivakäynti mahdollinen, jäähdytysnesteen suodatus < 50 µm.
• Suositus: käytä VARIA VX -rakennetta momenttityökalulla (maks. 6 Nm).
• Raskaaseen jyrsintään suosittelemme pyynnöstä kartiorullalaakerilla varustettua versiota.
