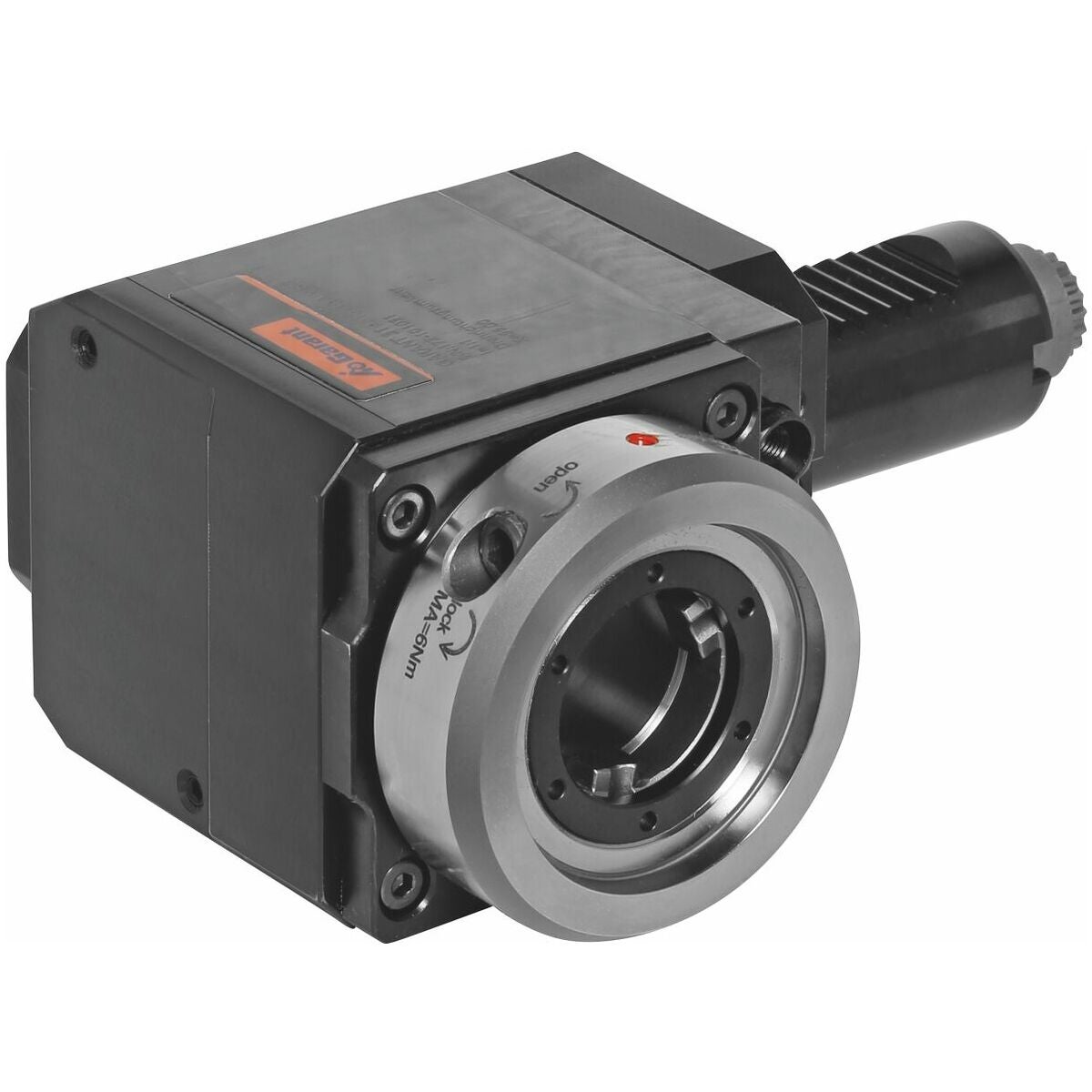

Pyörivä työkalu radiaalinen VX4

Tuotekuvaus

Sopii
DMG Gildemeister CTX. Osittain EMCO, Hardinge, Monfort, Scherer jne. DIN 5480 -standardin mukaisella tai BMT-revolverilla DIN 1809:n mukaan.

Malli
Käyttöön kaikissa CNC-sorveissa DMG Gildemeister CTX Sauter-revolverilla ja käyttöliitännällä DIN 5480 tai koneissa, joissa on BMT-revolveri käyttöliitännällä DIN 1809. Työkalujen kiinnitys AGW:ssä ER-kiristysholkilla ulko-/sisäpuolisella mutterilla tai pikalukitusjärjestelmällä VARIA VX EWS:n lisenssillä. Ulkoinen ulkoinen jäähdytys modernin jäähdytysnesteen hallinnan kautta, sisäinen jäähdytys työkalun kautta keskitetysti karan läpi.
IK-malli – keraaminen tiivistesarja, paine jopa 70 bar, täydellinen kuivakäyntikyky. IM-malli – sisäisellä kiristysmutterilla. Käyttö levyrevolverilla. Oikeakätinen malli. Välityssuhde 1:1. Sisäisellä jäähdytyksellä (intern) enintään 70 bar. Kohdistus vakionastakentän kautta.

Etu

• Rakenne optimoitu painon ja geometrian osalta.
• Prosessivarmuus korkealaatuisten komponenttien ansiosta, kestävyys.
• Suurten vääntömomenttien siirto.
• 100 % tarkastus – jokainen AGW käy läpi syöttöohjelman.
• Sisäinen jäähdytys: erikoiskehitetty ja patentoitu tiiviste.

Käyttötiedot
Mahdollisimman monta työstövaihetta yhdessä kiinnityksessä. Tilanahtaudessa (käytettävissä olevat kiinnityspaikat) revolverissa.

Toimitussisältö
AGW kiristysholkille: sis. kiristysmutterin ja koukkuavaimen. AGW VARIA VX: sis. kiristysavaimen.

Erikoistarvikkeet
Sopivat Varia VX -insertit nro 319802 – 319888, ER-pikavaihto-adapterit nro 319761 – 319781, ER-pihdit nro 308941 – 309878, ER-istukka-avaimet nro 309680 – 309745. Momenttiavain nro 211750, koko 5,7.

Huomautus

• Muut käyttötavat (esim. DIN 5482), välityssuhteet, mitat, BMT jne. pyynnöstä: www.hoffmann.ews-tools.com
• IK-työkalu (sisäinen jäähdytys), kuivakäynti mahdollinen, jäähdytysnesteen suodatus < 50 µm.
• Suositus: käytä VARIA VX -mallia momenttityökalulla (maks. 6 Nm).
• Raskaisiin jyrsintätöihin suosittelemme pyynnöstä versiota kartiorullalaakerilla.

Tekniset tiedot

Tuotetiedot
