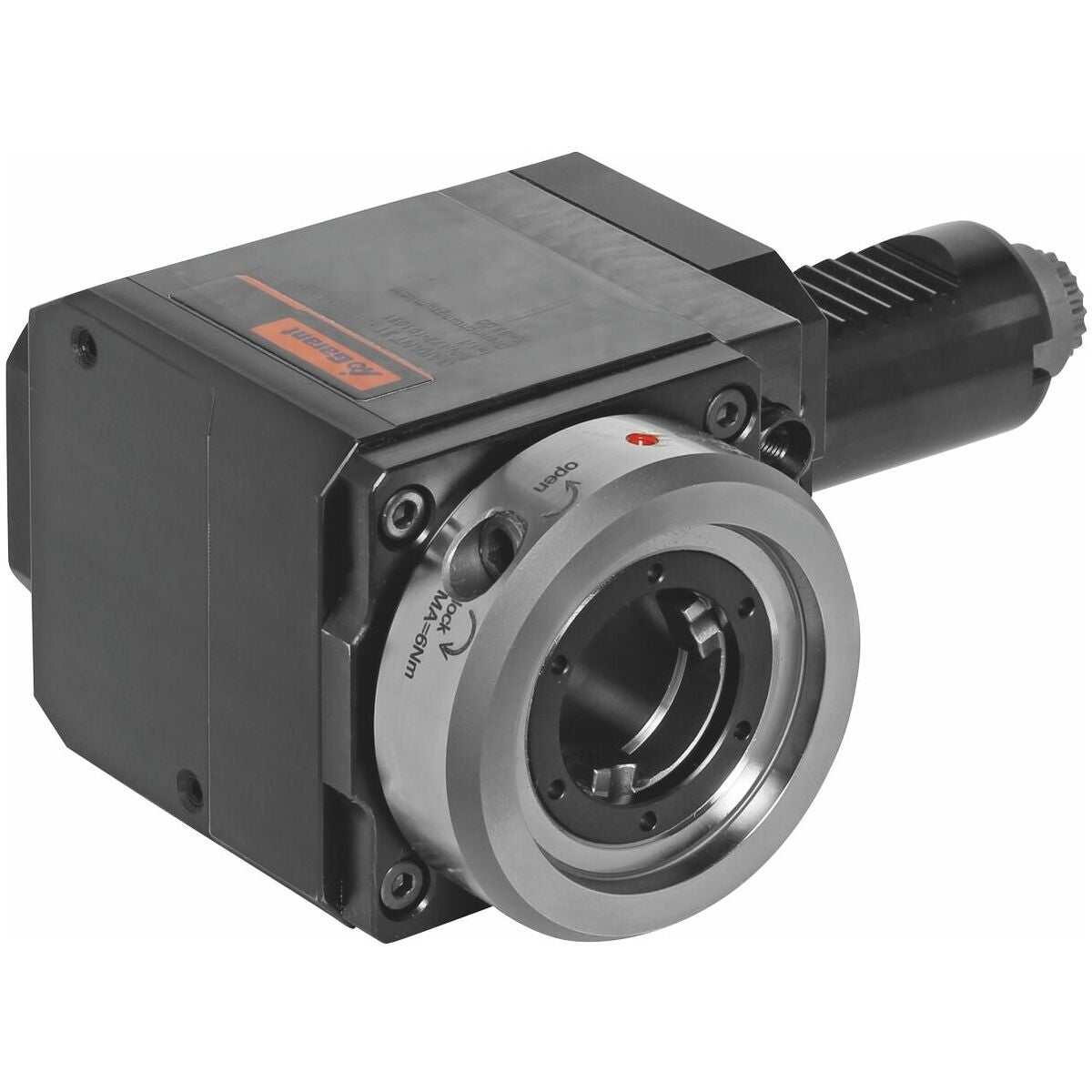

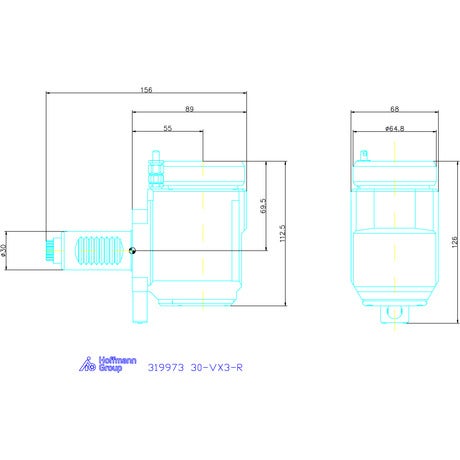

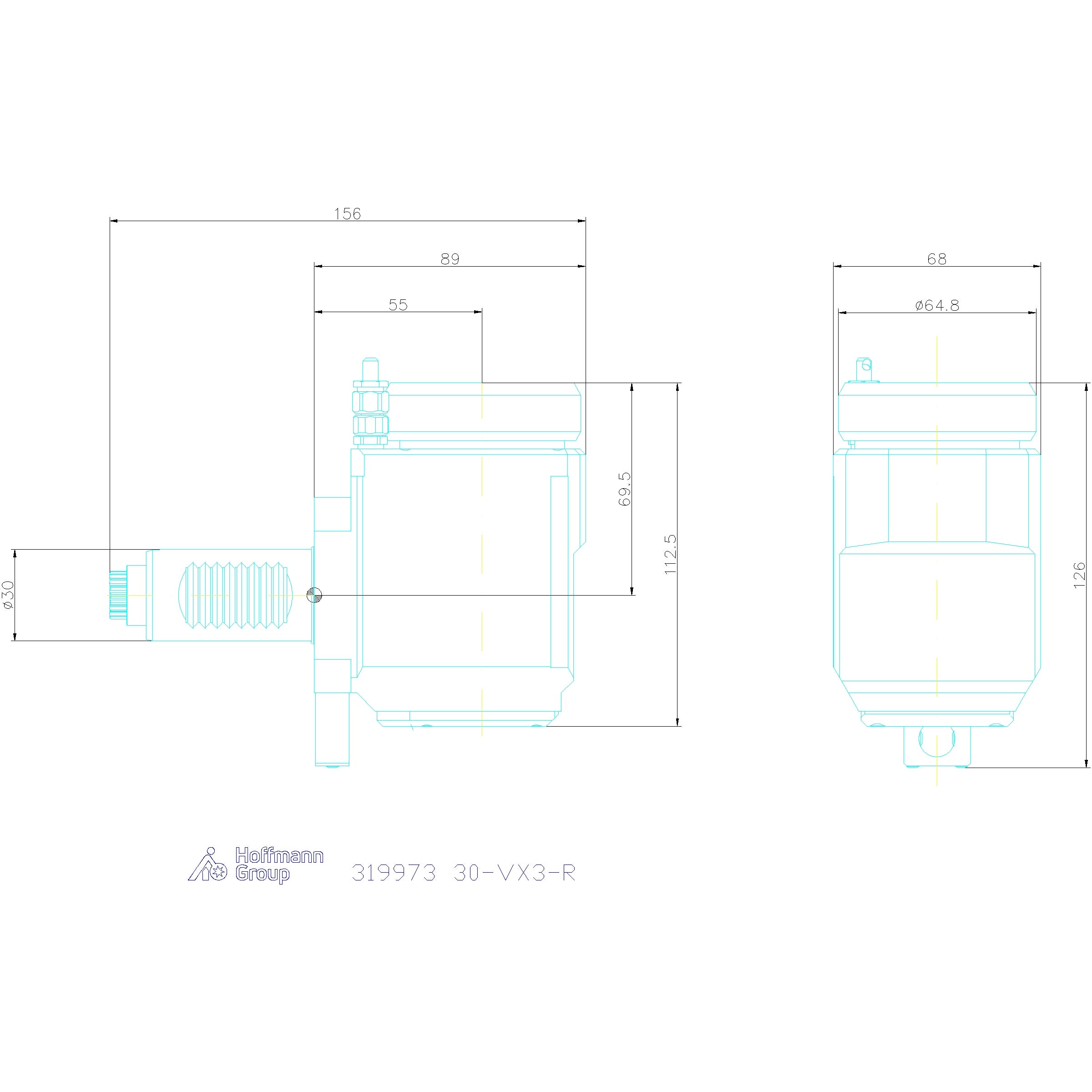

Radiaalinen pyörivä työkalu VX3

Tuotekuvaus

Sopii
DMG Gildemeister CTX:lle. Osittain myös EMCO, Hardinge, Monfort, Scherer jne. DIN 5480- tai BMT-revolverilla DIN 1809 -käyttökytkennällä.

Malli
Käyttöön kaikissa CNC-sorveissa DMG Gildemeister CTX, joissa on Sauter-revolveri ja käyttökytkentä DIN 5480, tai koneissa, joissa on BMT-revolveri ja käyttökytkentä DIN 1809. Työkalujen kiinnitys AGW:hen ER-holkin avulla, ulkoisella/sisäisellä kiristysmutterilla tai EWS:n lisenssillä valmistetulla VARIA VX -pikavaihtojärjestelmällä. Ulkoinen jäähdytys modernin jäähdytysnestejärjestelmän kautta, sisäinen jäähdytys työkalun kautta keskitetysti karan läpi.
Malli IK – keraamisella tiivistesarjalla, paine enintään 70 bar, täysin kuivakäyttökelpoinen. Malli IM – sisäisellä kiristysmutterilla. Käyttö levyrevolverissa. Oikeakätinen malli. Välitys 1:1. Sisäisellä jäähdytyksellä (intern) enintään 70 bar. Kohdistus vakiotappikentän kautta.

Etu

• Paino- ja geometriaoptimoitu malli.
• Prosessivarmuus korkealaatuisten komponenttien ansiosta, pitkä käyttöikä.
• Suurten vääntömomenttien siirto.
• 100 % tarkastus – kaikki AGW:t käyvät läpi sisäänajo-ohjelman.
• Sisäinen jäähdytys: erityisesti kehitetty ja patentoitu tiiviste.

Käyttötiedot
Mahdollisimman monta työstövaihetta yhdessä kiinnityksessä. Tilanahtaudessa (revolverin käytettävissä olevat kiinnityspaikat).

Toimitussisältö
AGW holkkikiinnitykseen: sis. kiristysmutterin ja hakka-avaimen. AGW VARIA VX: sis. istukka-avain.

Erikoislisävarusteet
Sopivat VARIA VX -insertit nro 319802 – 319888, ER-pikavaihtoadapterit nro 319761 – 319781, ER-kiristysholkit nro 308941 – 309878, ER-istukka-avaimet nro 309680 – 309745. Momenttiavain nro 211750: koko 5,7.

Huomautus

• Muut käyttötavat (esim. DIN 5482), välitykset, mitat, BMT jne. pyynnöstä: www.hoffmann.ews-tools.com
• IK-työkaluja (sisäinen jäähdytys) voidaan käyttää kuivana; jäähdytysnesteen suodatus < 50 µm.
• Suositus: käytä VARIA VX -mallia momenttityökalulla (enintään 6 Nm).
• Raskaisiin jyrsintätöihin suosittelemme pyynnöstä kartiorullalaakerilla varustettua versiota.
