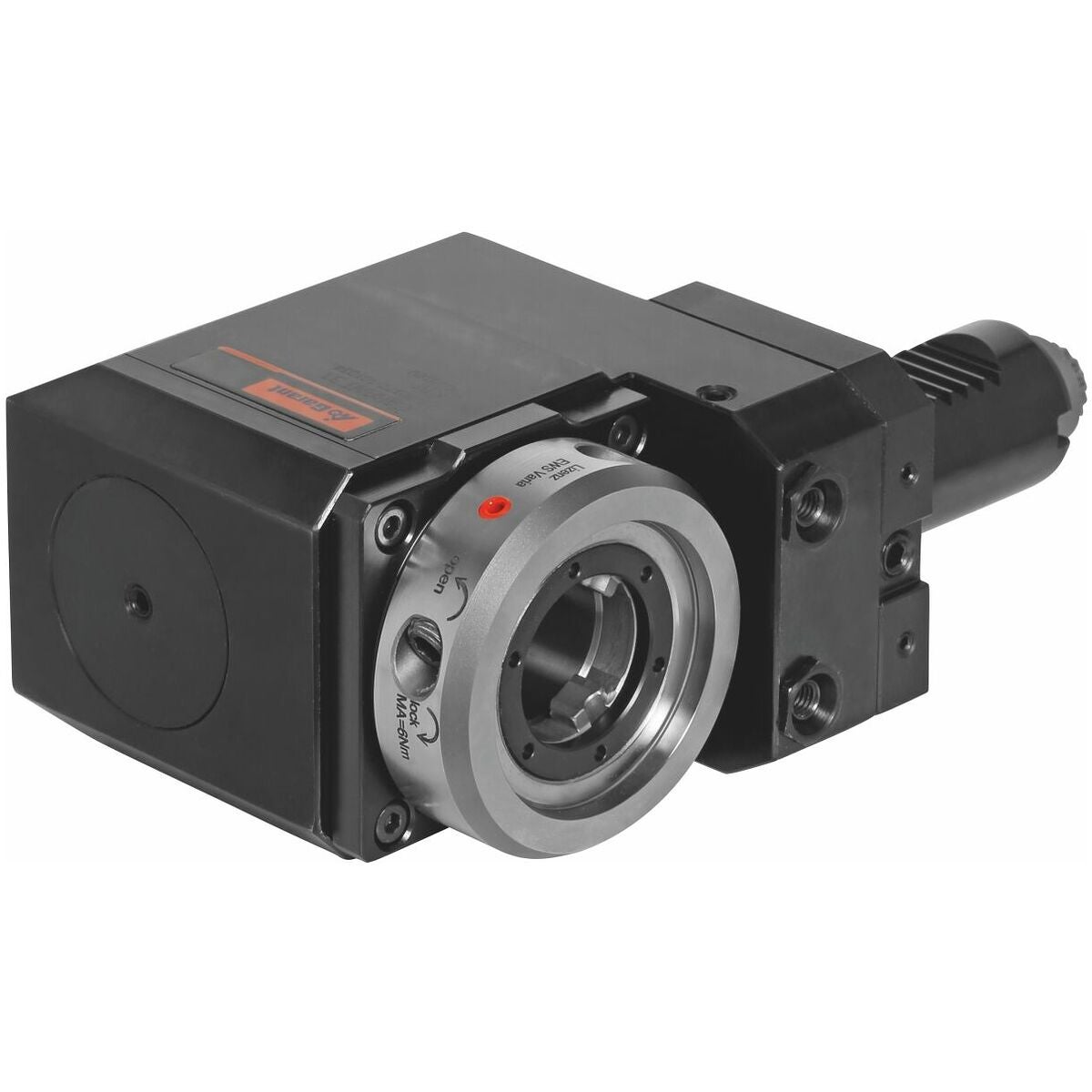

Pyörivä työkalu radiaalinen sisäänvedetty VX4

Tuotekuvaus

Sopii

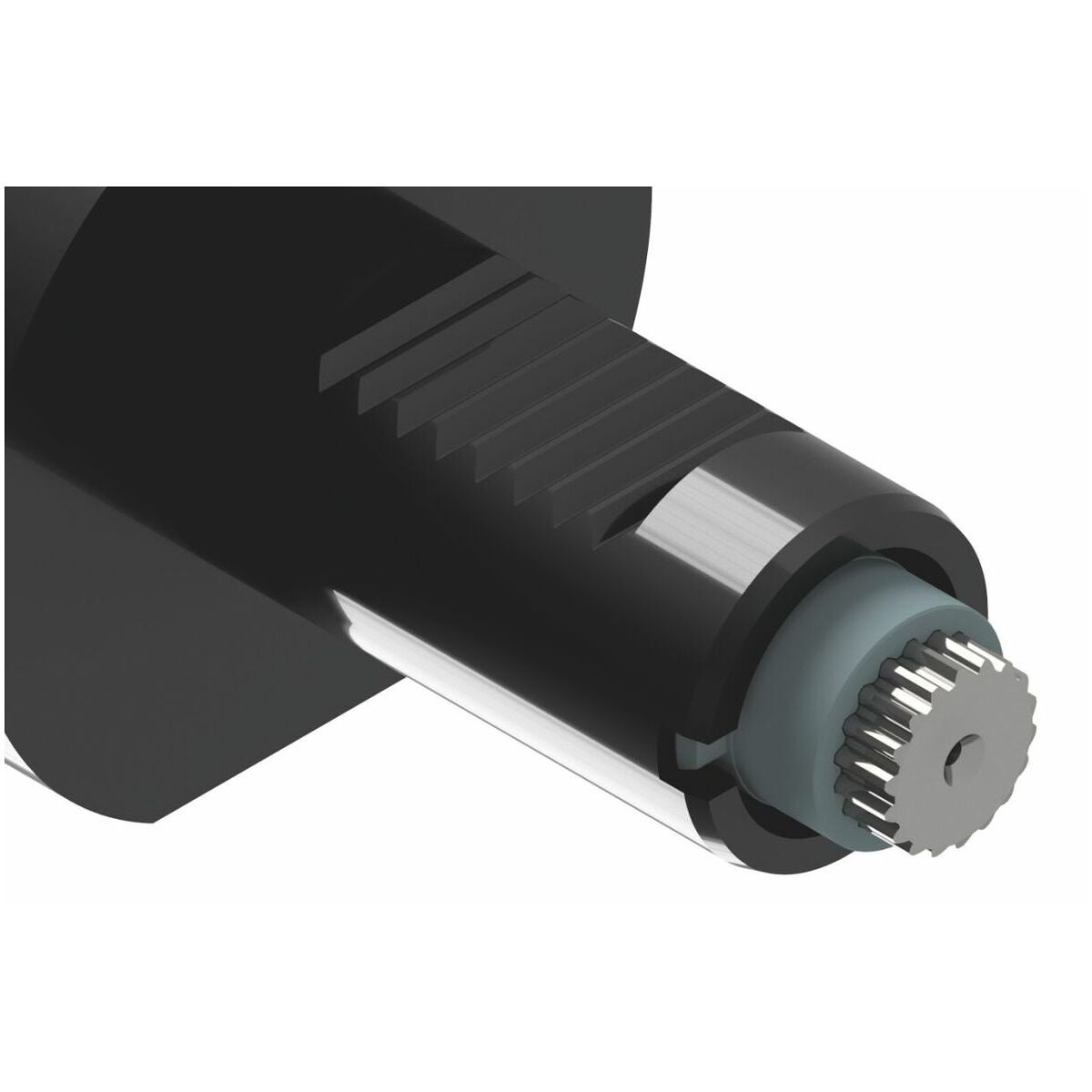

DMG Gildemeister CTX. Osittain EMCO, Hardinge, Monfort, Scherer jne. DIN 5480 - tai BMT-torni DIN 1809 -standardin mukaan.

Malli
Käyttöön kaikissa CNC-sorveissa DMG Gildemeister CTX Sauter-tornilla ja käyttöliitännällä DIN 5480 tai koneissa, joissa on BMT-torni ja käyttöliitäntä DIN 1809. Työkalujen kiinnitys AGW:ssä ER-kiristysholkin avulla, ulkopuolisella/sisäpuolisella mutterilla tai EWS:n lisenssillä VARIA VX -p pikavaihtojärjestelmällä. Ulkoinen ulkoinen jäähdytys nykyaikaisen jäähdytysnestehallinnan kautta, sisäinen jäähdytys työkalun kautta keskitetysti karan läpi.

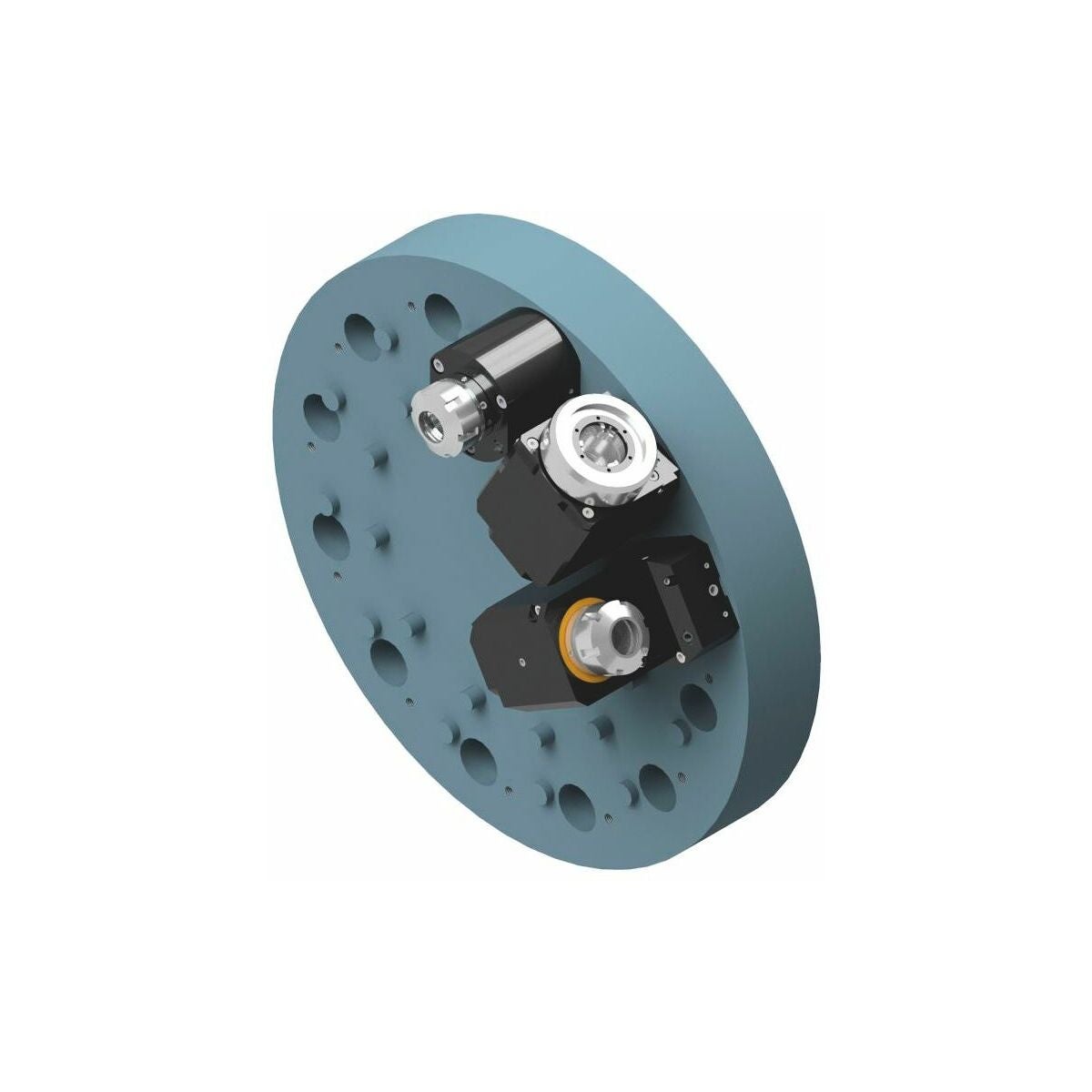

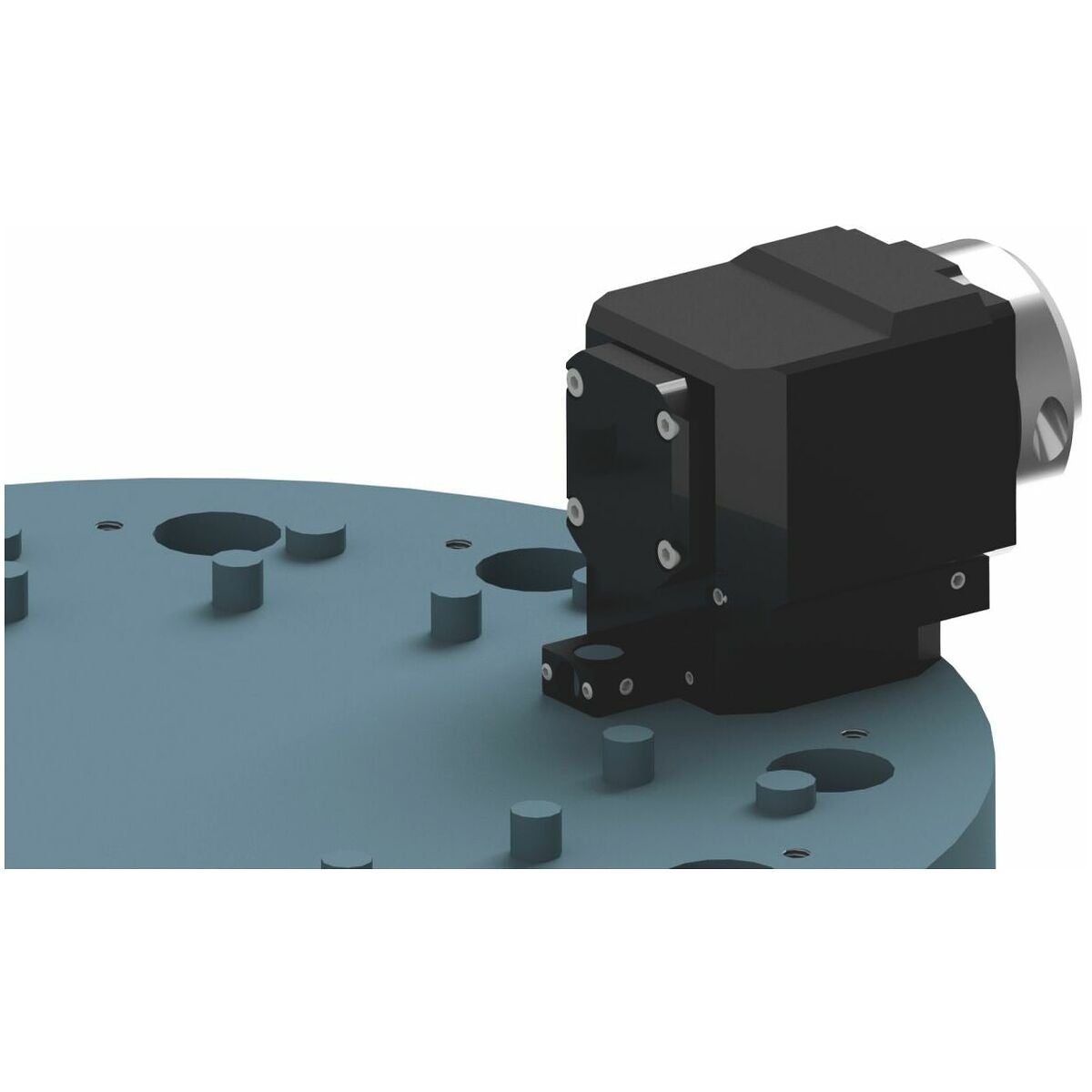

Malli IK – keraamisella tiivistesarjalla, paine jopa 70 bar, täydellinen kuivakäyntikyky. Malli IM – sisäisellä kiristysmutterilla. Käyttö levytornissa. Oikeakätinen malli. Välityssuhde 1:1. Sisäisellä jäähdytyksellä (internal) enintään 70 bar. Kohdistus vakiotappikentän kautta.
Sisäänvedetty malli suurempaa työstötilaa varten.

Edut

• Rakenne optimoitu painon ja geometrian suhteen.
• Prosessivarmuus korkealaatuisten komponenttien ansiosta, kestävyys.
• Suurten vääntömomenttien siirto.
• 100 % tarkastus – jokainen AGW käy läpi syöttöohjelman.
• Sisäinen jäähdytys: erikoiskehitetty ja patentoitu tiiviste.

Käyttötiedot
Mahdollisimman monta työstövaihetta yhdellä kiinnityksellä. Kun tornissa on tilanpuute (käytettävissä olevat kiinnityspaikat).

Toimitussisältö
AGW kiristysholkille: sis. kiristysmutterin ja haka-avaimen. AGW VARIA VX: sis. kiristysavaimen.

Erikoisvarusteet
Sopivat Varia VX -insertit nro 319802–319888, ER-pikavaihto-adapterit nro 319761–319781, ER-kiristysholkit nro 308941–309878, ER-istukka-avaimet nro 309680–309745. Momenttiavain nro 211750, koko 5,7.

Huomautus

• Muut käyttötavat (esim. DIN 5482), välitykset, mitat, BMT jne. pyynnöstä: www.hoffmann.ews-tools.com
• IK-työkalut (sisäinen jäähdytys), kuivakäyttö mahdollinen, jäähdytysnesteen suodatus < 50 µm.
• Suositus: Käytä VARIA VX -mallia momenttityökalulla (max 6 Nm).
• Raskaisiin jyrsintätöihin suosittelemme pyynnöstä versiota kartiorullalaakerilla.

Tekniset tiedot

Tuotetiedot
