Moottoroitu työkalu radiaalisesti sisäänvedetty VX3

Tuotekuvaus

Sopii
DMG Gildemeister CTX. Osittain EMCO, Hardinge, Monfort, Scherer jne. DIN 5480 -standardin mukaisella tai BMT-revolverilla DIN 1809:n mukaan.

Rakenne
Käyttöön kaikissa CNC-sorveissa DMG Gildemeister CTX, joissa on Sauter-revolveri ja vetokytkentä DIN 5480 mukaan, tai koneissa, joissa on BMT-revolveri vetokytkennällä DIN 1809 mukaan. Työkalujen kiinnitys AGW:ssä ER-holkin kautta ulko-/sisämutterilla tai pikavaihtojärjestelmällä VARIA VX, lisenssillä EWS:ltä. Ulkoinen ulkoinen jäähdytys nykyaikaisen jäähdytysnesteen hallinnan kautta, sisäinen jäähdytys työkalun kautta keskitetysti karan läpi.
Versio IK – keraamisella tiivistesarjalla, paine jopa 70 bar, täysin kuivakäyttökelpoinen. Versio IM – sisäisellä kiristysmutterilla. Käyttö levyrevolverissa. Oikeakätinen. Välityssuhde 1:1. Sisäisellä jäähdytyksellä (internal) enintään 70 bar. Kohdistus vakiotappikentän kautta.
Sisäänvedetty rakenne antaa enemmän koneistustilaa.

Etu

• Rakenne optimoitu painon ja geometrian osalta.
• Prosessivarmuus korkealaatuisten komponenttien ansiosta, kestävyys.
• Suurten vääntömomenttien siirto.
• 100 % tarkastus – jokaiselle AGW:lle ajetaan syöttöohjelma.
• Sisäinen jäähdytys: erityisesti kehitetty ja patentoitu tiiviste.

Käyttötiedot
Mahdollisimman monta työstövaihetta yhdellä kiinnityksellä. Tilapuutteessa (käytettävissä olevat kiinnityspaikat) revolverissa.

Toimitussisältö
AGW holkille: sis. kiristysmutterin ja hakka-avaimen. AGW VARIA VX: sis. kiristysavaimen.

Erikoislisävarusteet
Sopivat Varia VX -insertit nro 319802 – 319888, ER-pikavaihtoadapterit nro 319761 – 319781, ER-holkit nro 308941 – 309878, ER-istukka-avaimet nro 309680 – 309745. Momenttiavain nro 211750, koko 5,7.

Huomautus

• Muut vetotyypit (esim. DIN 5482), välityssuhteet, mitat, BMT jne. pyynnöstä: www.hoffmann.ews-tools.com
• IK-työkalut (sisäinen jäähdytys), kuivakäyttö mahdollinen, jäähdytysnesteen suodatus < 50 µm.
• Suositus: käytä VARIA VX -versiota momenttityökalulla (max 6 Nm).
• Raskaisiin jyrsintätöihin suosittelemme pyynnöstä versiota kartiorullalaakerilla.

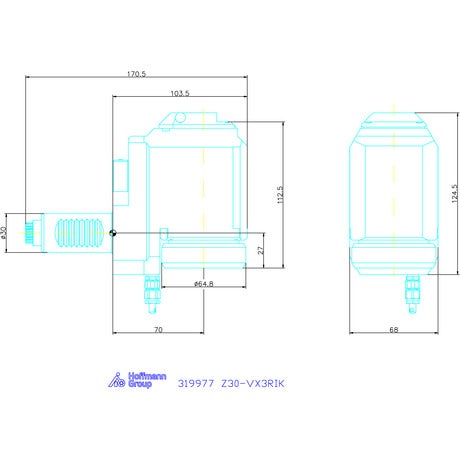

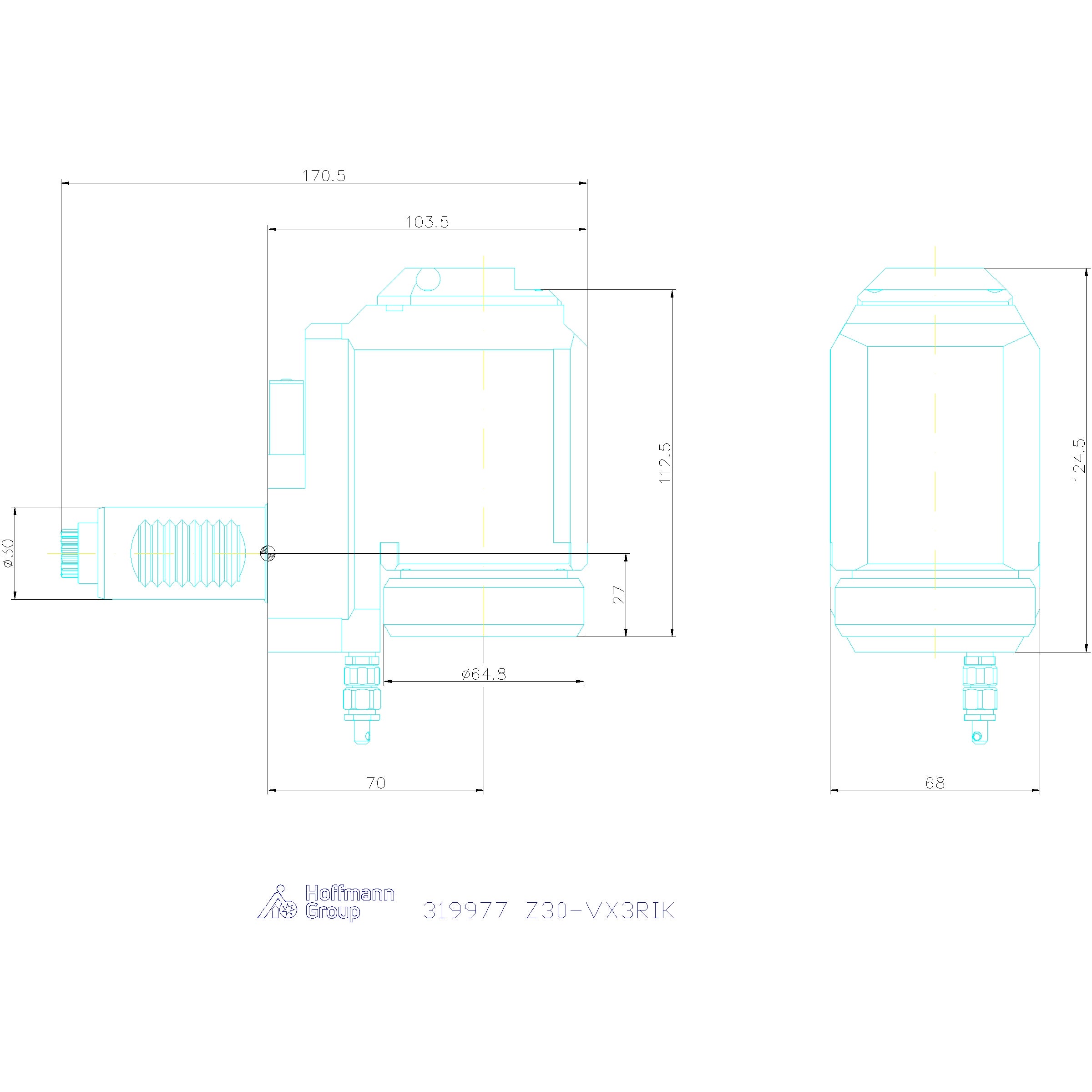

Tekniset tiedot

Tuotetiedot
