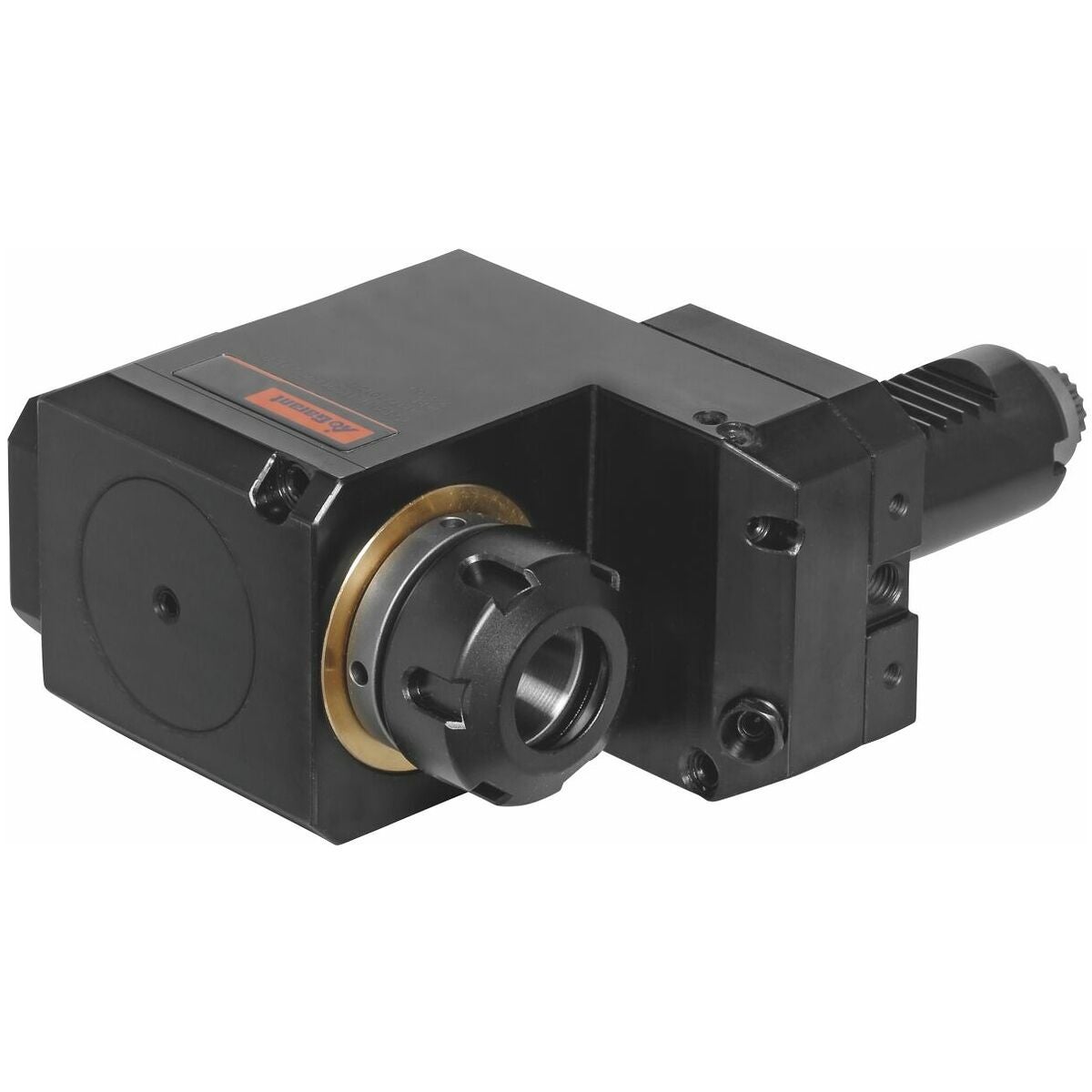

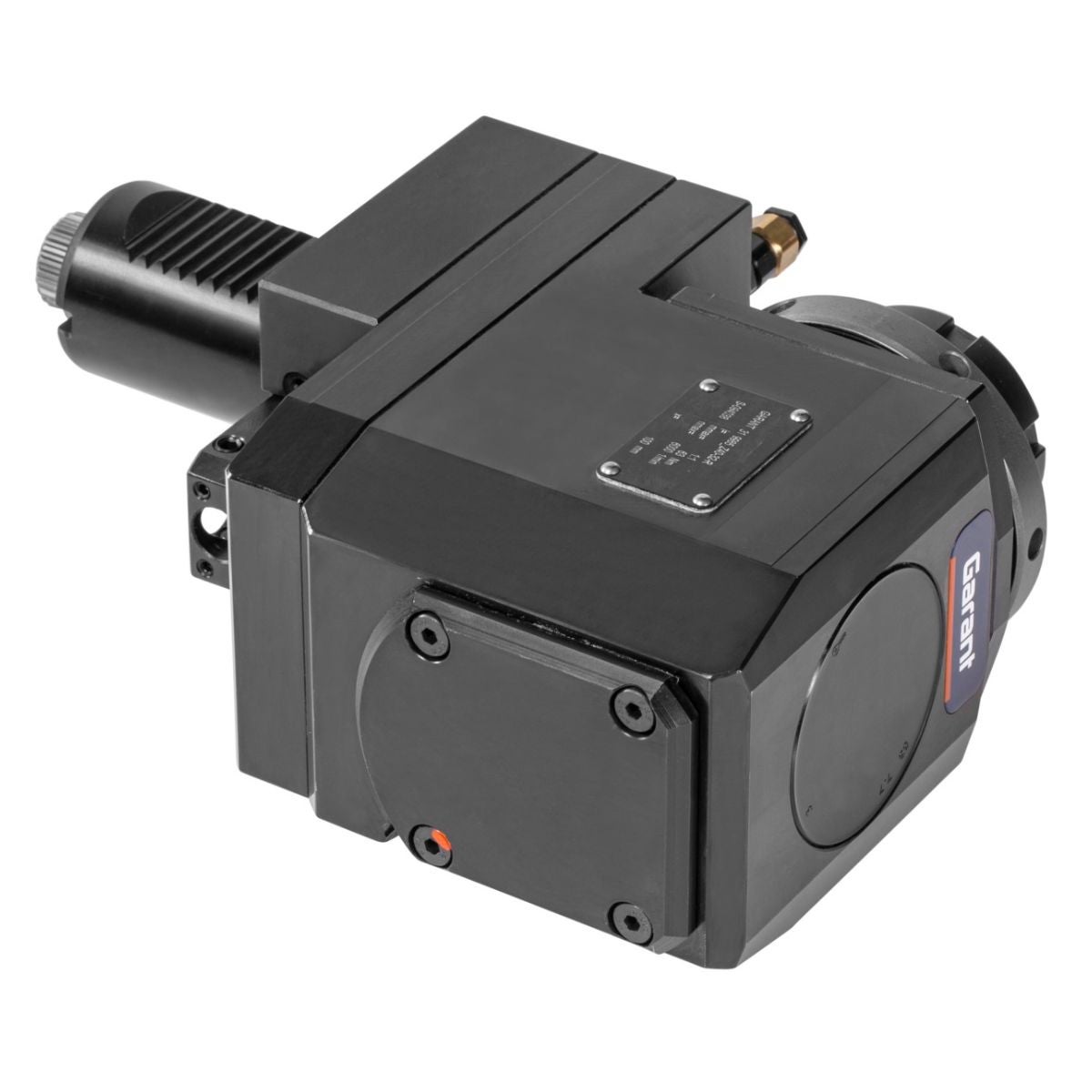

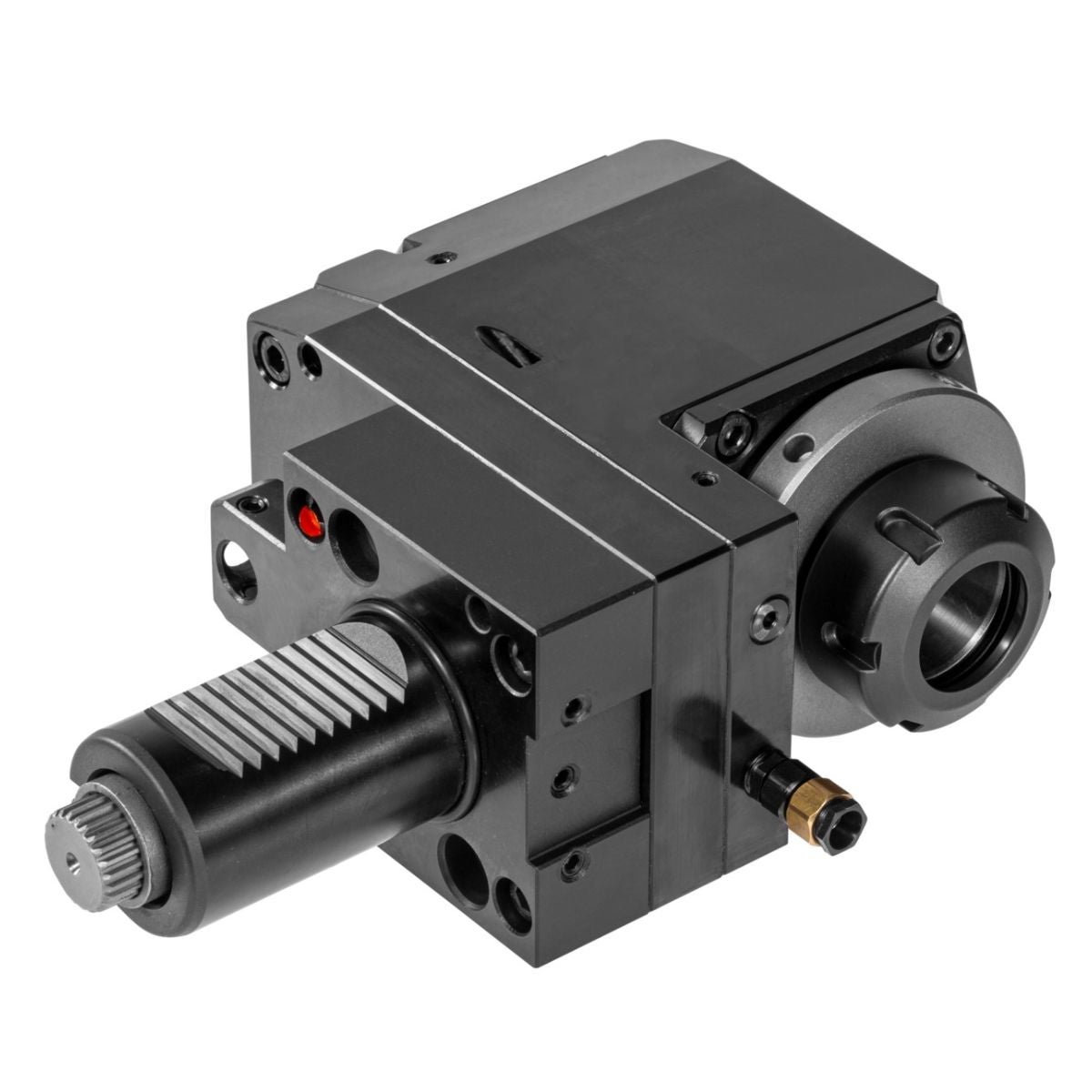

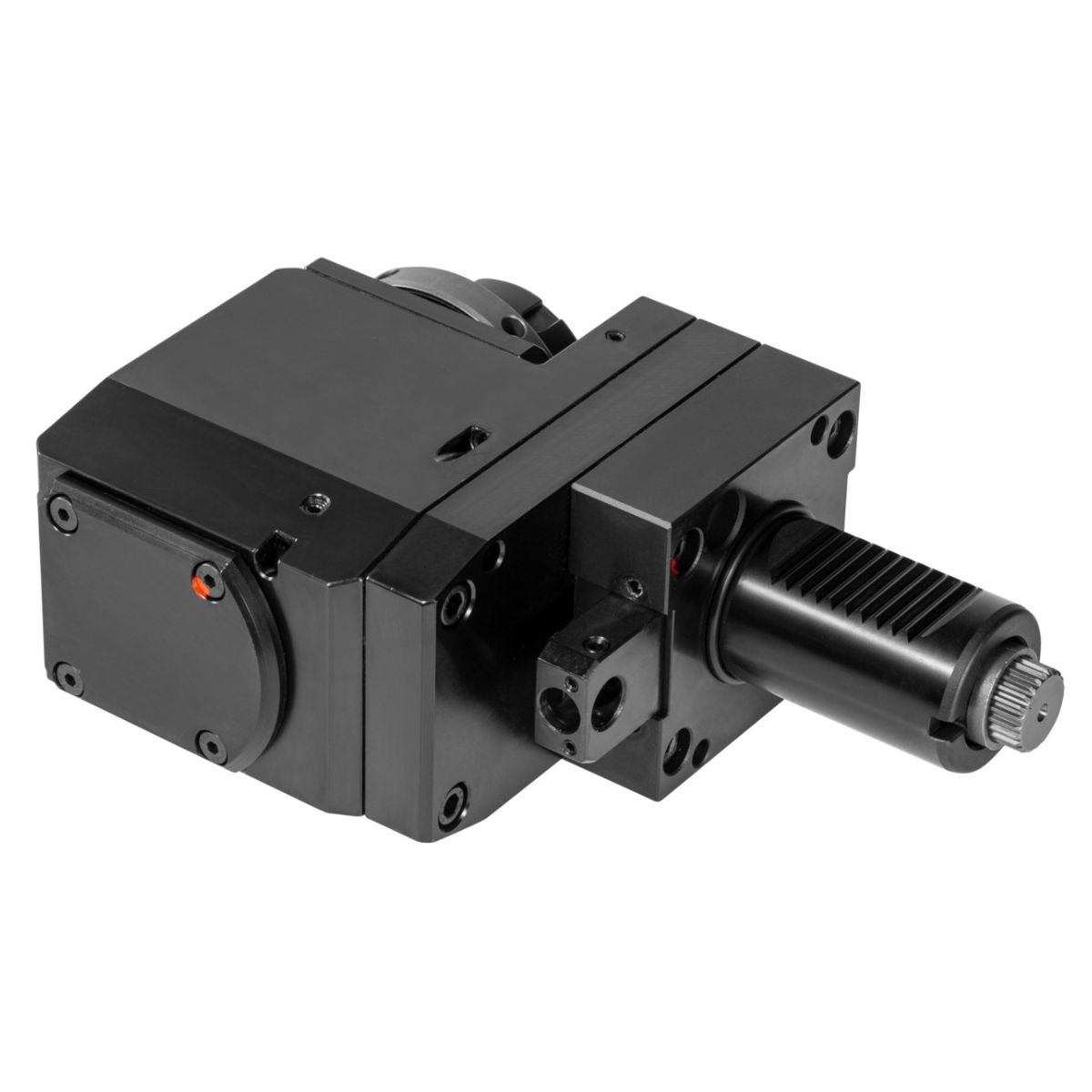

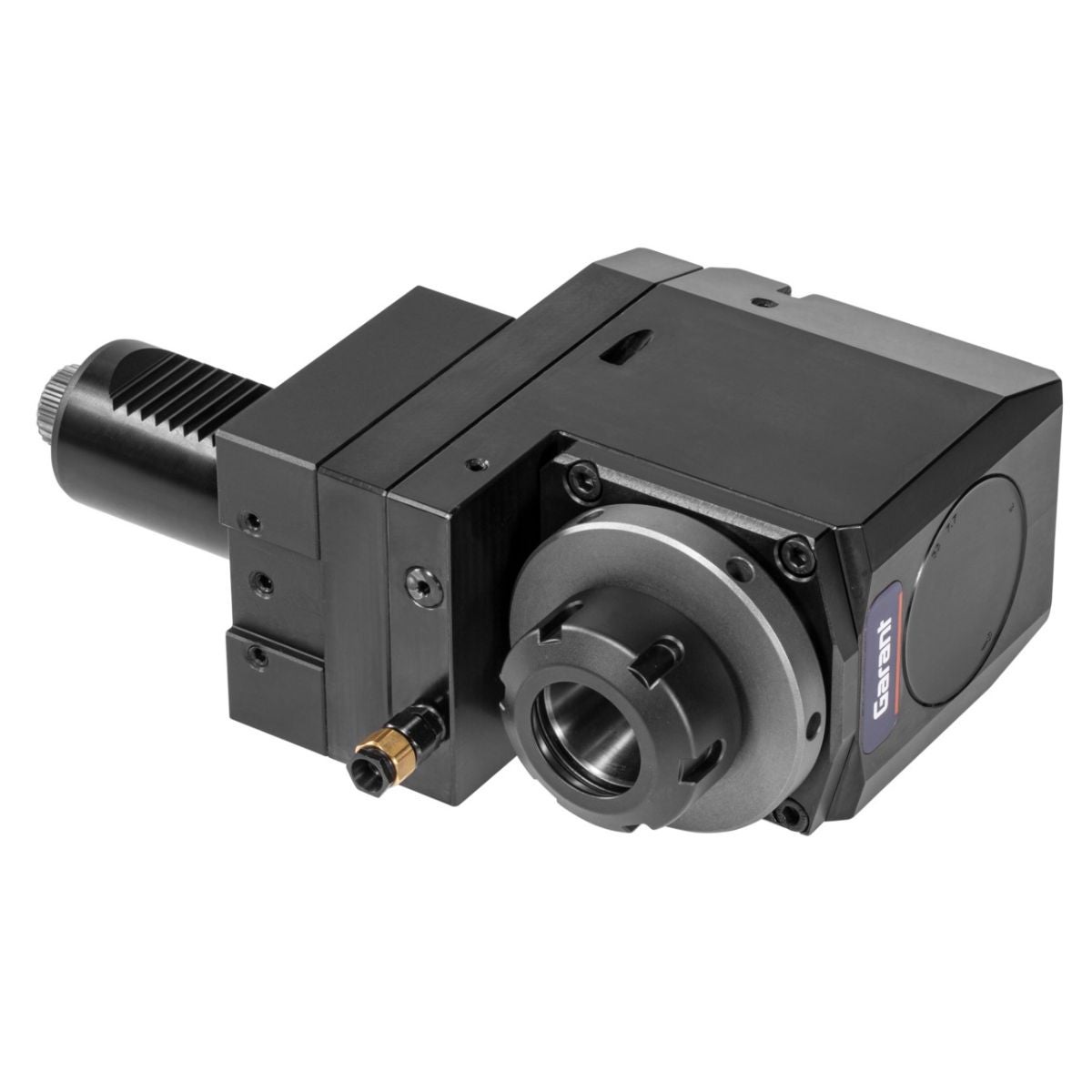

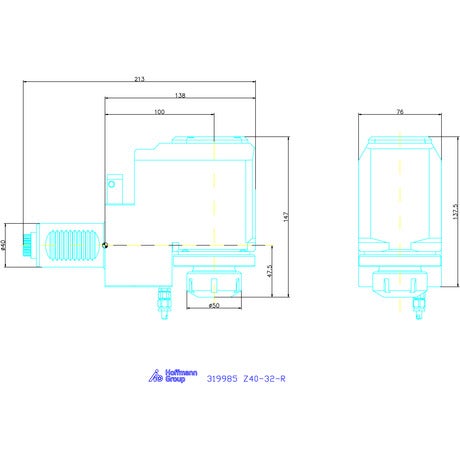

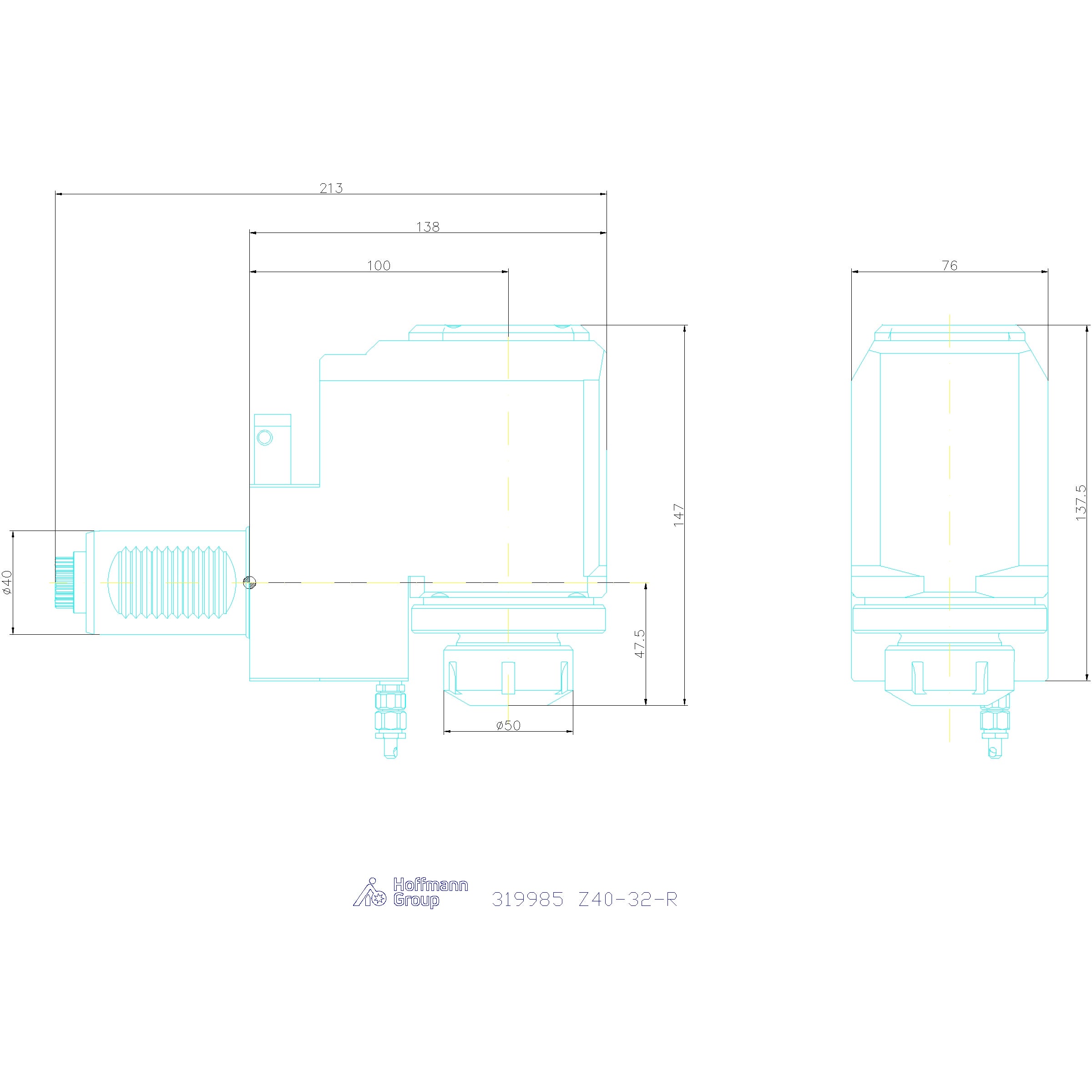

Käyttötyökalu radiaalinen sisäänvedetty ER32

Tuotekuvaus

Sopii
DMG Gildemeister CTX. Osittain EMCO, Hardinge, Monfort, Scherer jne. DIN 5480:lla tai BMT-revolverilla DIN 1809:n mukaan.

Rakenne
Käytettäväksi kaikissa CNC-sorveissa DMG Gildemeister CTX -sarjassa, joissa on Sauter-revolveri ja vetokytkentä DIN 5480 tai koneissa, joissa on BMT-revolveri ja vetokytkentä DIN 1809. Työkalujen kiinnitys AGW:ssä ER-kiristysholkilla ulko-/sisäpuolisella mutterilla tai EWS:n lisenssillä VARIA VX -pikavaihtojärjestelmällä. Ulkoinen ulkopuolinen jäähdytys modernin jäähdytysnesteen hallinnan kautta, sisäinen jäähdytys työkalun läpi keskeltä karan kautta.
Versio IK – keraamisella tiivistesarjalla, paine enintään 70 bar, täysi kuivakäyntikyky. Versio IM – sisäisellä kiristysmutterilla. Käyttö levyrevolverissa. Oikeakätinen. Välityssuhde 1:1. Sisäisellä jäähdytyksellä (internal) enintään 70 bar. Kohdistus vakiotappikentän kautta.
Sisäänvedetty malli antaa enemmän työstötilaa.

Etu

• Painon ja geometrian mukaan optimoitu rakenne.
• Prosessivarmuus korkealaatuisten komponenttien ja kestävyyden ansiosta.
• Suurten vääntömomenttien siirto.
• 100 % tarkastus – jokainen AGW testataan syöttöohjelmalla.
• Sisäinen jäähdytys: erikoiskehitetty ja patentoitu tiiviste.

Käyttötiedot
Mahdollisimman monta työstövaihetta yhdessä kiinnityksessä. Tilapulan (käytettävissä olevat kiinnityspaikat) ollessa revolverissa.

Toimitussisältö
AGW kiristysholkille: sis. kiristysmutteri ja haka-avain. AGW VARIA VX: sis. kiristysavain.

Erikoistarvikkeet
Sopivat Varia VX -insertit nro 319802–319888, ER-pikavaihtoadapterit nro 319761–319781, ER-kiristysholkit nro 308941–309878, ER-istukka-avaimet nro 309680–309745. Momenttiavain nro 211750, koko 5,7.

Huomautus

• Muut vetotyypit (esim. DIN 5482), välitykset, mitat, BMT jne. pyynnöstä: www.hoffmann.ews-tools.com
• IK-työkalut (sisäinen jäähdytys), kuivakäynti mahdollinen, jäähdytysnesteen suodatus < 50 µm.
• Suositus: käytä VARIA VX -versiota momenttityökalulla (max 6 Nm).
• Raskaisiin jyrsintöihin suosittelemme pyynnöstä versiota kartiorullalaakerilla.
