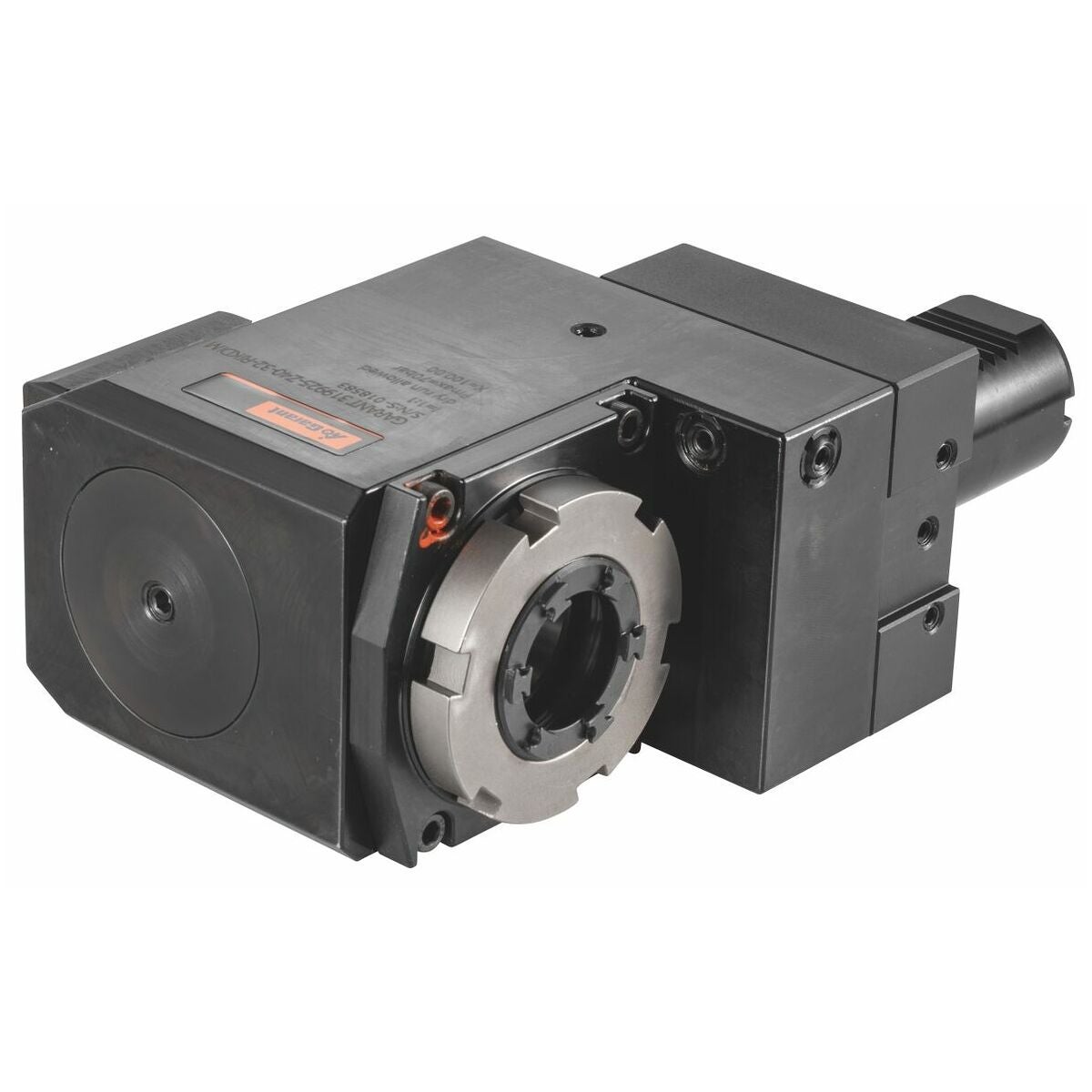

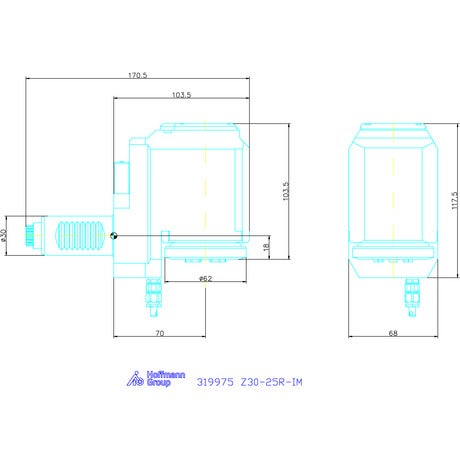

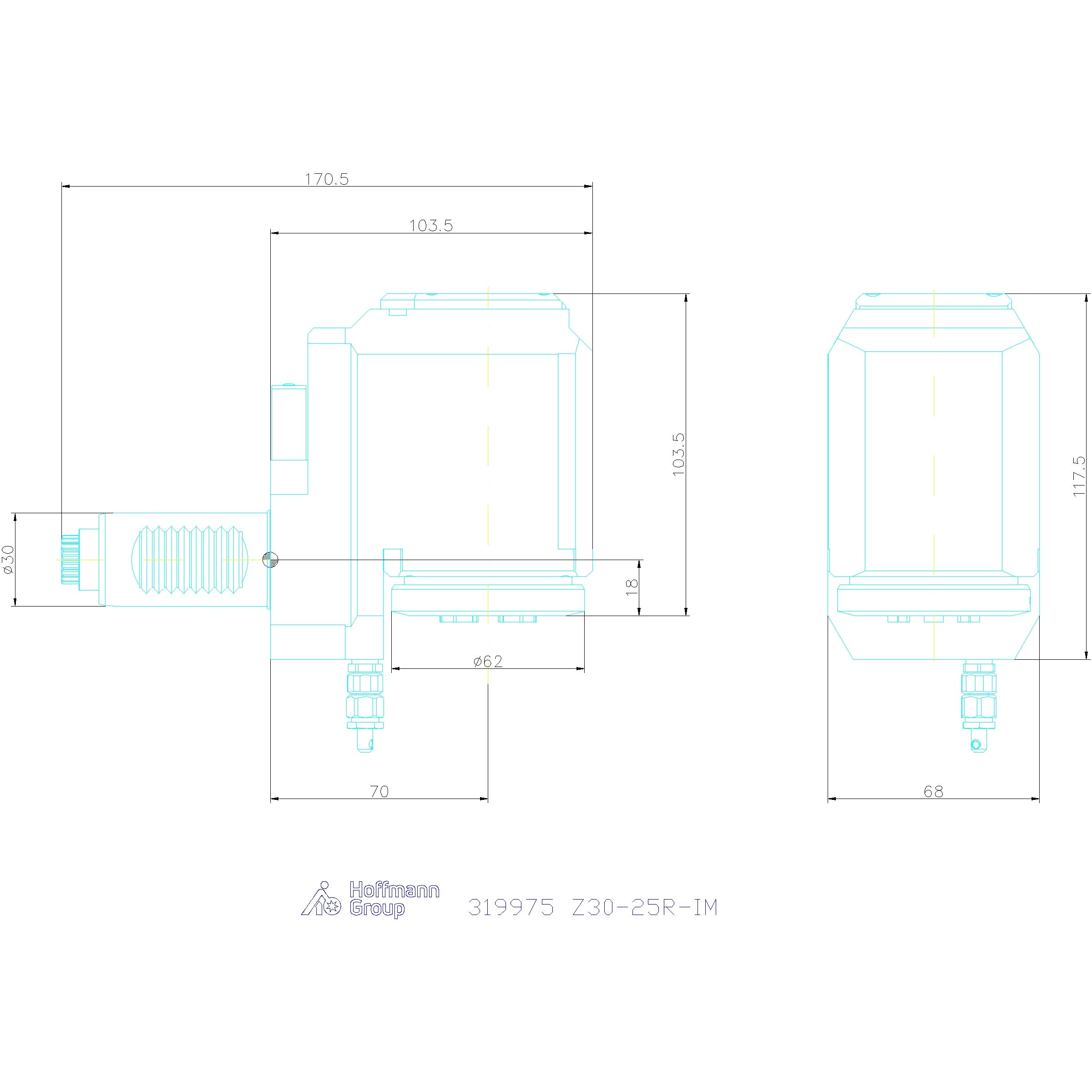

Pyörivä työkalu, radiaalinen, taaksevedetty, ER25

Tuotekuvaus

Sopii
DMG Gildemeister CTX. Osittain EMCO, Hardinge, Monfort, Scherer jne. DIN 5480 -liitännällä tai BMT-revolverilla DIN 1809:n mukaan.

Rakenne
Käyttöön kaikissa CNC-sorveissa DMG Gildemeister CTX Sauter-revolverilla ja vetoliitännällä DIN 5480 tai koneissa, joissa on BMT-revolveri vetoliitännällä DIN 1809. Työkalujen kiinnitys AGW:ssä ER-kiristysholkilla ulko-/sisäpuolisella mutterilla tai pikavaihtojärjestelmällä VARIA VX (EWS-lisenssi). Ulkoinen jäähdytys nykyaikaisen jäähdytysnestekäsittelyn kautta, sisäinen jäähdytys työkalun kautta keskitetysti karan läpi.
Versio IK – keraamisella tiivistesarjalla, paine jopa 70 bar, täysi kuivakäyntikyky. Versio IM – sisäisellä kiristysmutterilla. Käyttö levyrevolverissa. Oikeakätinen malli. Välityssuhde 1:1. Sisäisellä jäähdytyksellä (intern) enintään 70 bar. Kohdistus vakionastakentän kautta.
Sisäänvedetty malli suurempaa työstötilaa varten.

Etu

• Painon ja geometrian suhteen optimoitu rakenne.
• Prosessivarmuus korkealaatuisten komponenttien ja kestävyyden ansiosta.
• Suurten vääntömomenttien siirto.
• 100 % tarkastus – jokainen AGW ajetaan sisäänajo-ohjelmalla.
• Sisäinen jäähdytys: erikoiskehitetty ja patentoitu tiiviste.

Käyttötiedot
Mahdollisimman monta työstövaihetta yhdellä kiinnityksellä. Tilapulan (käytettävissä olevat paikat) ollessa revolverissa.

Toimitussisältö
AGW kiristysholkille: sis. kiristysmutterin ja koukkuavaimen. AGW VARIA VX: sis. kiristysavaimen.

Erikoistarvikkeet
Sopivat insertit Varia VX nro 319802–319888, ER-pikavaihtoadapterit nro 319761–319781, ER-kiristysholkit nro 308941–309878, ER-istukka-avaimet nro 309680–309745. Momenttiavain nro 211750, koko 5,7.

Huomautus

• Muut vetotyypit (esim. DIN 5482), välitykset, mitat, BMT jne. pyynnöstä: www.hoffmann.ews-tools.com
• IK-työkalu (sisäinen jäähdytys), kuivakäynti mahdollinen, jäähdytysnesteen suodatus < 50 µm.
• Suositus: käytä VARIA VX -mallia momenttityökalulla (maks. 6 Nm).
• Raskaisiin jyrsintätöihin suosittelemme pyynnöstä versiota kartiorullalaakerilla.
