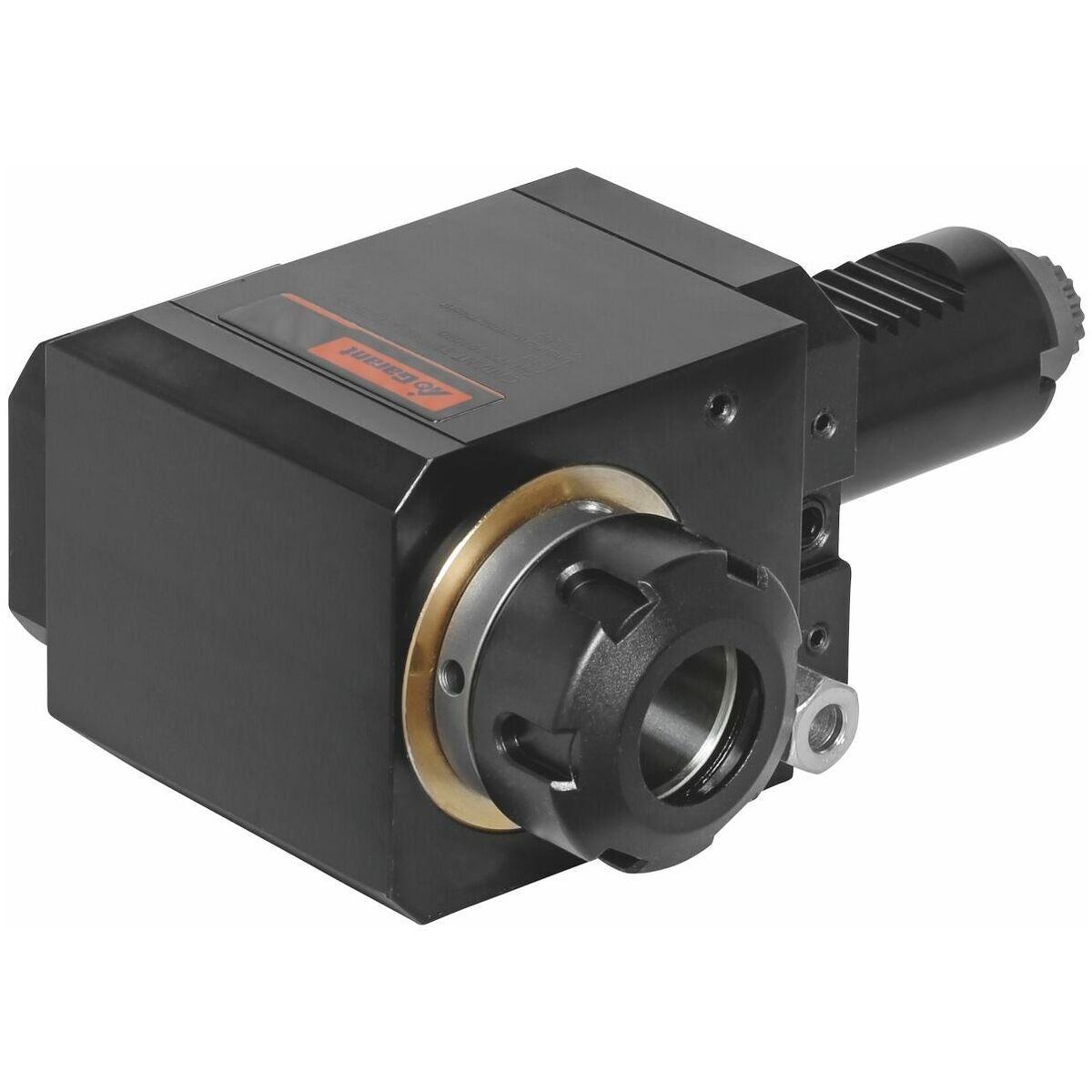

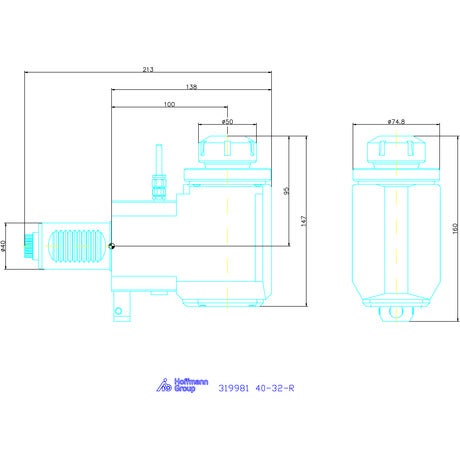

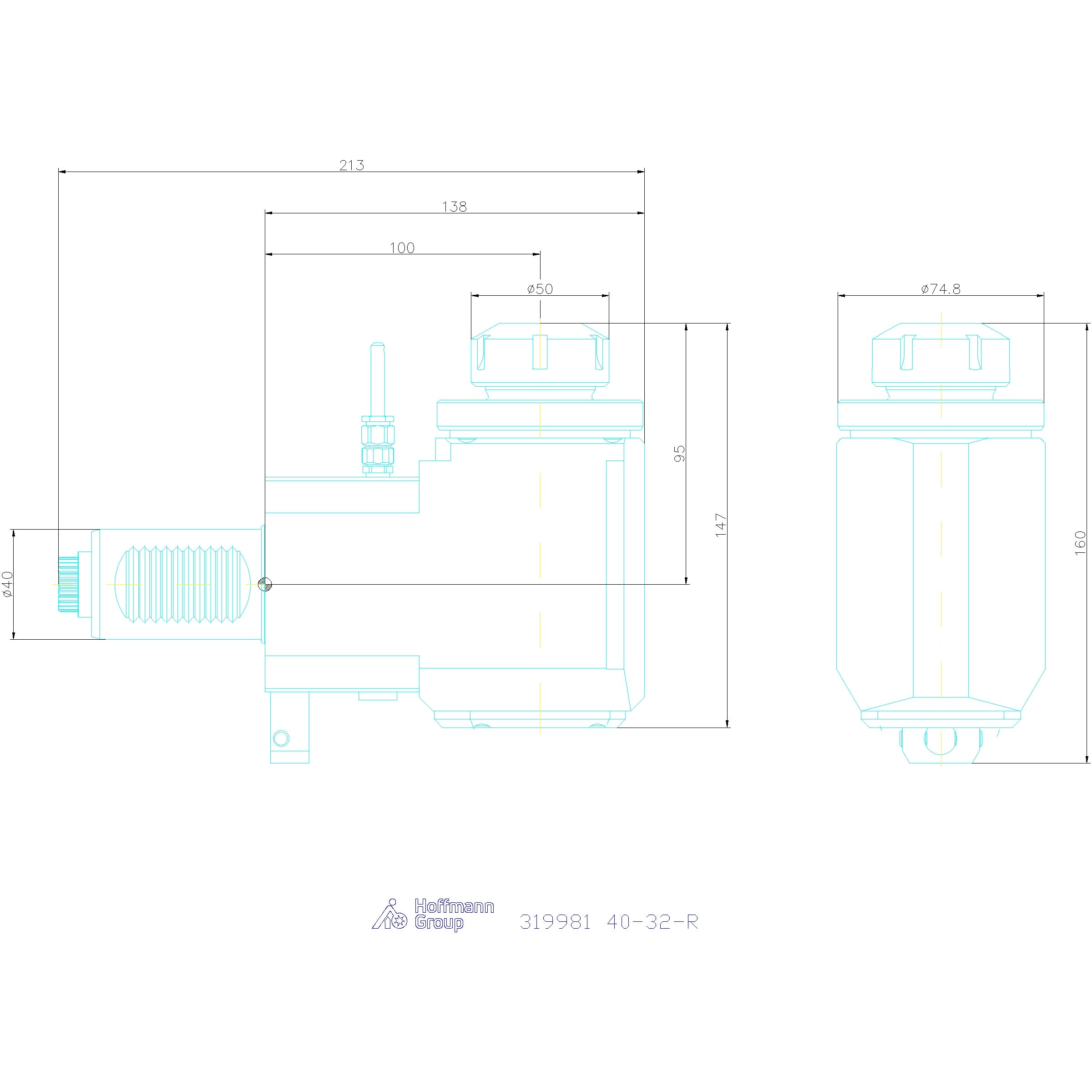

Radiaalinen pyörivä työkalu ER32

Tuotekuvaus

Sopii
DMG Gildemeister CTX. Osittain EMCO, Hardinge, Monfort, Scherer jne. DIN 5480 -standardin mukaisella tai BMT-revolverilla DIN 1809 -standardin mukaisesti.

Rakenne
Käyttö kaikissa CNC-sorveissa DMG Gildemeister CTX -sarjassa, joissa on Sauter-revolveri ja vetokytkentä DIN 5480, tai koneissa, joissa on BMT-revolveri ja vetokytkentä DIN 1809. Työkalujen kiinnitys AGW:ssä ER-kiristysholkilla, jossa on ulkoinen/sisäinen mutteri, tai EWS:n lisenssin alainen pikavaihtojärjestelmä VARIA VX. Ulkoinen ulkopuolinen jäähdytys modernin jäähdytysnesteen hallinnan kautta, sisäinen jäähdytys työkalun kautta keskeltä karan läpi.
IK-versio – keraaminen tiivistesarja, paine jopa 70 bar, täysi kuivakäyttö mahdollista. IM-versio – sisäisellä kiristysmutterilla. Käyttö levyrevolverissa. Oikeakätinen versio. Välitys 1:1. Versio sisäisellä jäähdytyksellä (intern) enintään 70 bar. Kohdistus vakiotappikentän kautta.

Etu

• Painon ja geometrian mukaan optimoitu rakenne.
• Prosessivarmuus korkealaatuisten komponenttien ja kestävyyden ansiosta.
• Suurten vääntömomenttien siirto.
• 100 % tarkastus – jokainen AGW käy läpi syöttöohjelman.
• Sisäinen jäähdytys: erikoiskehitetty ja patentoitu tiiviste.

Käyttöarvot
Mahdollisimman monta työstövaihetta yhdessä kiinnityksessä. Tilapulan (käytettävissä olevat kiinnityspaikat) ollessa revolverissa.

Toimitussisältö
AGW kiristysholkille: sis. kiristysmutterin ja koukkuavaimen. AGW VARIA VX: sis. kiristysavaimen.

Erikoistarvikkeet
Sopivat Varia VX -istukat nro 319802–319888, ER-pikavaihtoadapterit nro 319761–319781, ER-kiristysholkit nro 308941–309878, ER-istukka-avaimet nro 309680–309745. Momenttiavain nro 211750, koko 5,7.

Huomautus

• Muut vetotyypit (esim. DIN 5482), välitykset, mitat, BMT jne. pyynnöstä: www.hoffmann.ews-tools.com
• IK-työkalut (sisäinen jäähdytys), kuivakäyttö mahdollinen, jäähdytysnesteen suodatus < 50 µm.
• Suositus: käytä VARIA VX -versiota momenttityökalulla (maks. 6 Nm).
• Raskaisiin jyrsintöihin suosittelemme pyynnöstä kartiorullalaakerilla varustettua versiota.
