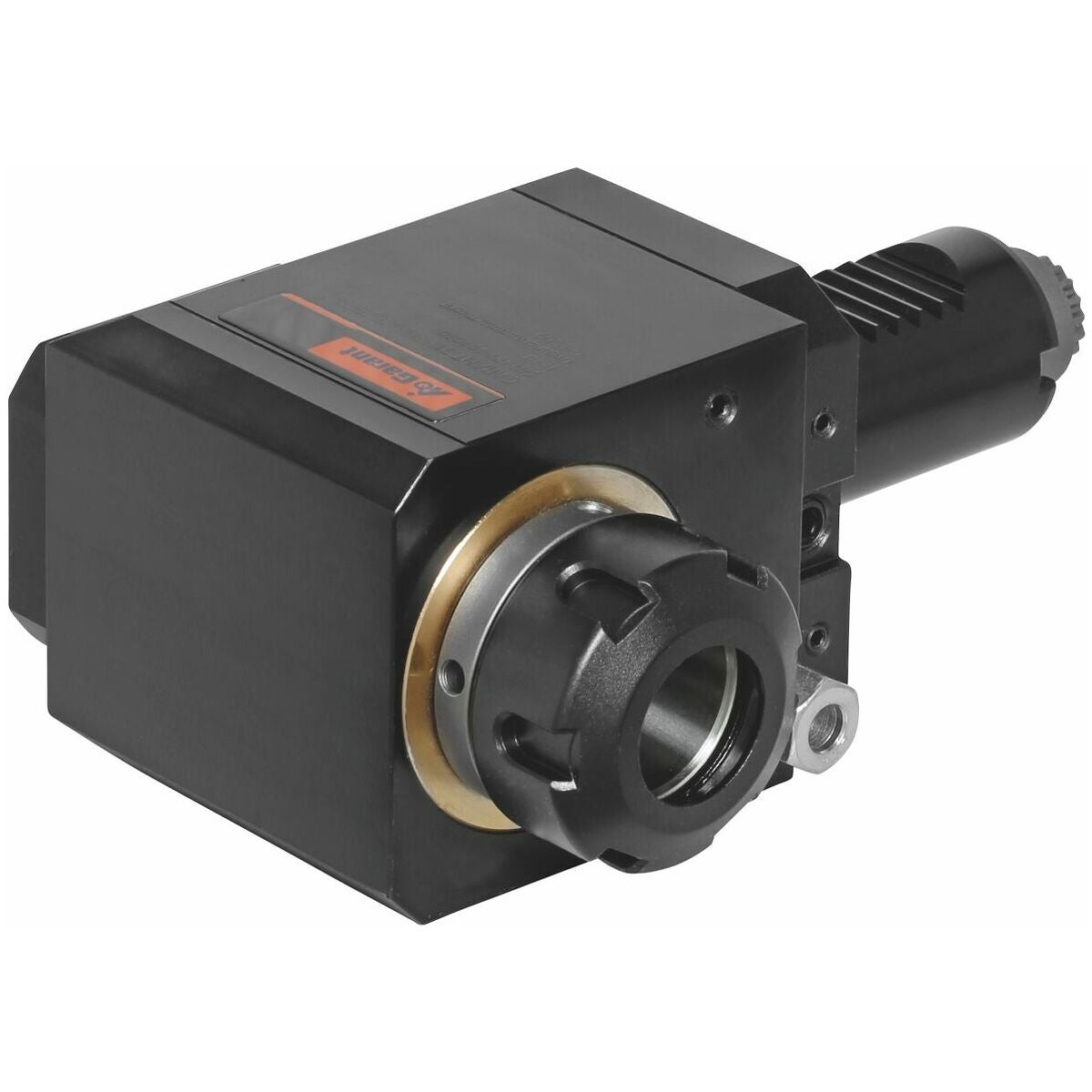

Pyörivä työkalu, radiaalinen ER25

Tuotekuvaus

Sopii
DMG Gildemeister CTX. Osittain myös EMCO, Hardinge, Monfort, Scherer jne. DIN 5480 - tai BMT-revolverilla DIN 1809:n mukaan.

Rakenne
Käytettäväksi kaikissa CNC-sorveissa DMG Gildemeister CTX -malleissa, joissa on Sauter-revolveri ja käyttöliitäntä DIN 5480, tai koneissa, joissa on BMT-revolveri ja käyttöliitäntä DIN 1809. Työkalujen kiinnitys AGW:ssä ER-kiristysholkin avulla, ulko-/sisäpuolisella mutterilla tai EWS:n lisenssin alaisella VARIA VX -pikavaihtojärjestelmällä. Ulkoinen jäähdytys modernin jäähdytysnestejärjestelmän kautta, sisäinen jäähdytys työkalun kautta keskeltä karan läpi.
Versio IK – keraaminen tiivistesarja, paine jopa 70 bar, täysin kuivakäyttö mahdollinen. Versio IM – sisäinen kiristysmutteri. Käyttö kiekkorevolverissa. Oikeakätinen versio. Välityssuhde 1:1. Sisäisellä jäähdytyksellä (internal) enintään 70 bar. Suuntaus vakiotappikentän kautta.

Edut

• Rakenne optimoitu painon ja geometrian suhteen.
• Prosessivarmuus korkealaatuisten komponenttien ansiosta, pitkä käyttöikä.
• Suurten vääntömomenttien siirto.
• 100 % tarkastus – jokaiselle AGW:lle ajetaan sisäänajoprogrammi.
• Sisäinen jäähdytys: erikoiskehitetty ja patentoitu tiiviste.

Käyttötiedot
Mahdollisimman monta työstövaihetta yhdessä kiinnityksessä. Kun revolverissa on tilanpuutetta (käytettävissä olevat kiinnityspaikat).

Toimitussisältö
AGW kiristysholkkia varten: sis. kiristysmutteri ja haka-avain. AGW VARIA VX: sis. kiristysavain.

Erikoisvarusteet
Sopivat Varia VX -insertit nro 319802–319888, ER-pikavaihtoadapterit nro 319761–319781, ER-kiristysholkit nro 308941–309878, ER-istukka-avaimet nro 309680–309745. Momenttiavain nro 211750, koko 5,7.

Huomautus

• Muut käyttötavat (esim. DIN 5482), välitykset, mitat, BMT jne. pyynnöstä: www.hoffmann.ews-tools.com
• IK-työkalut (sisäinen jäähdytys), kuivakäyttö mahdollinen, jäähdytysnesteen suodatus < 50 µm.
• Suositus: käytä VARIA VX -versiota momenttityökalulla (maks. 6 Nm).
• Raskaisiin jyrsintätöihin suosittelemme pyynnöstä versiota kartiorullalaakerilla.

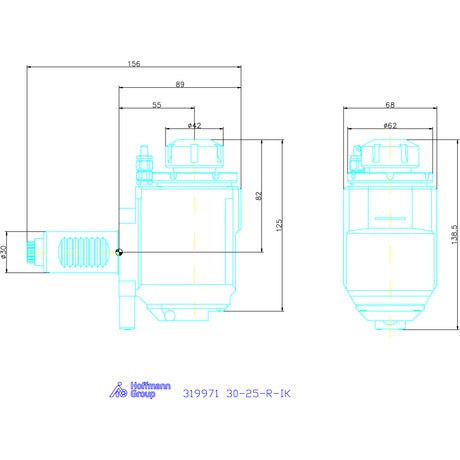

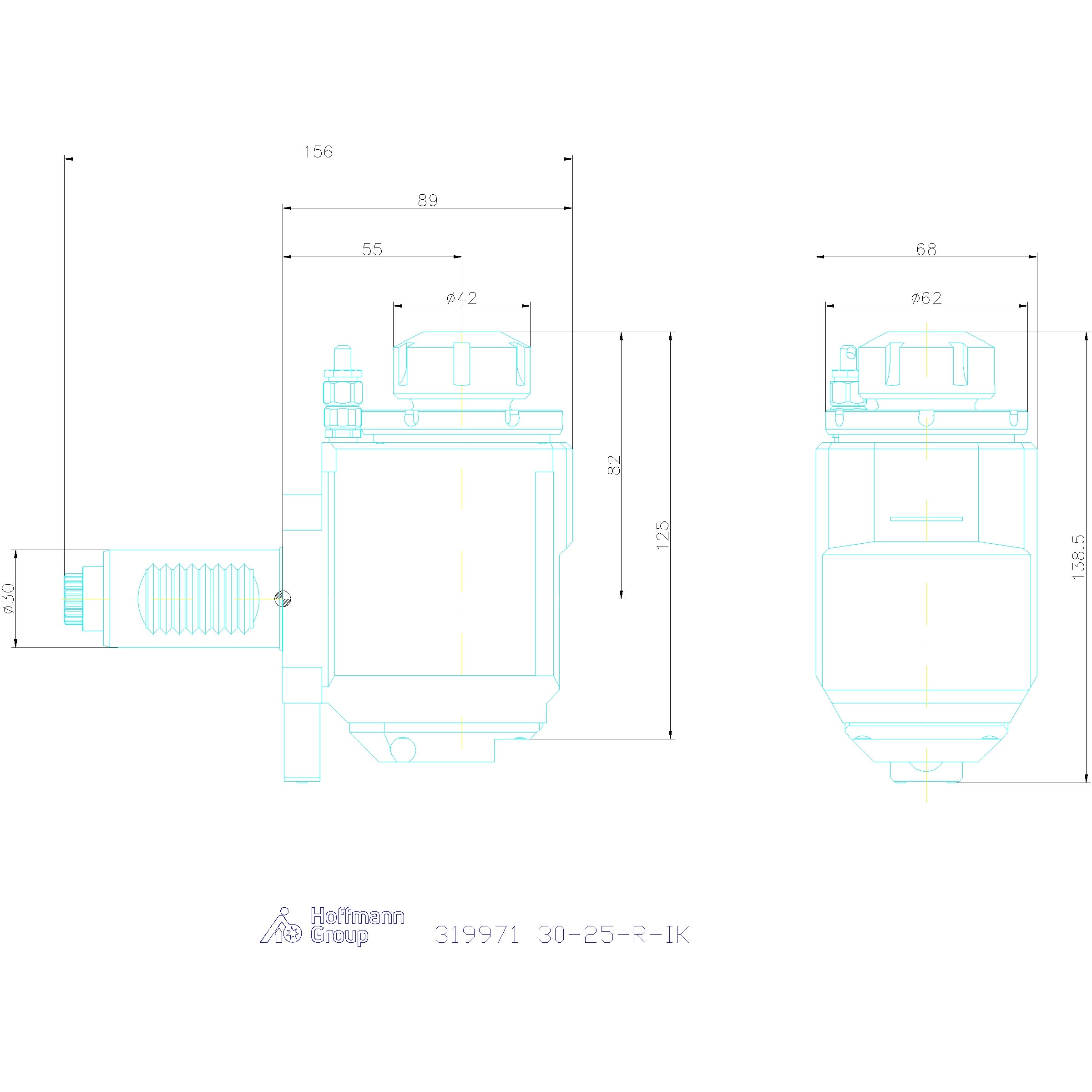

Tekniset tiedot

Tuotetiedot
