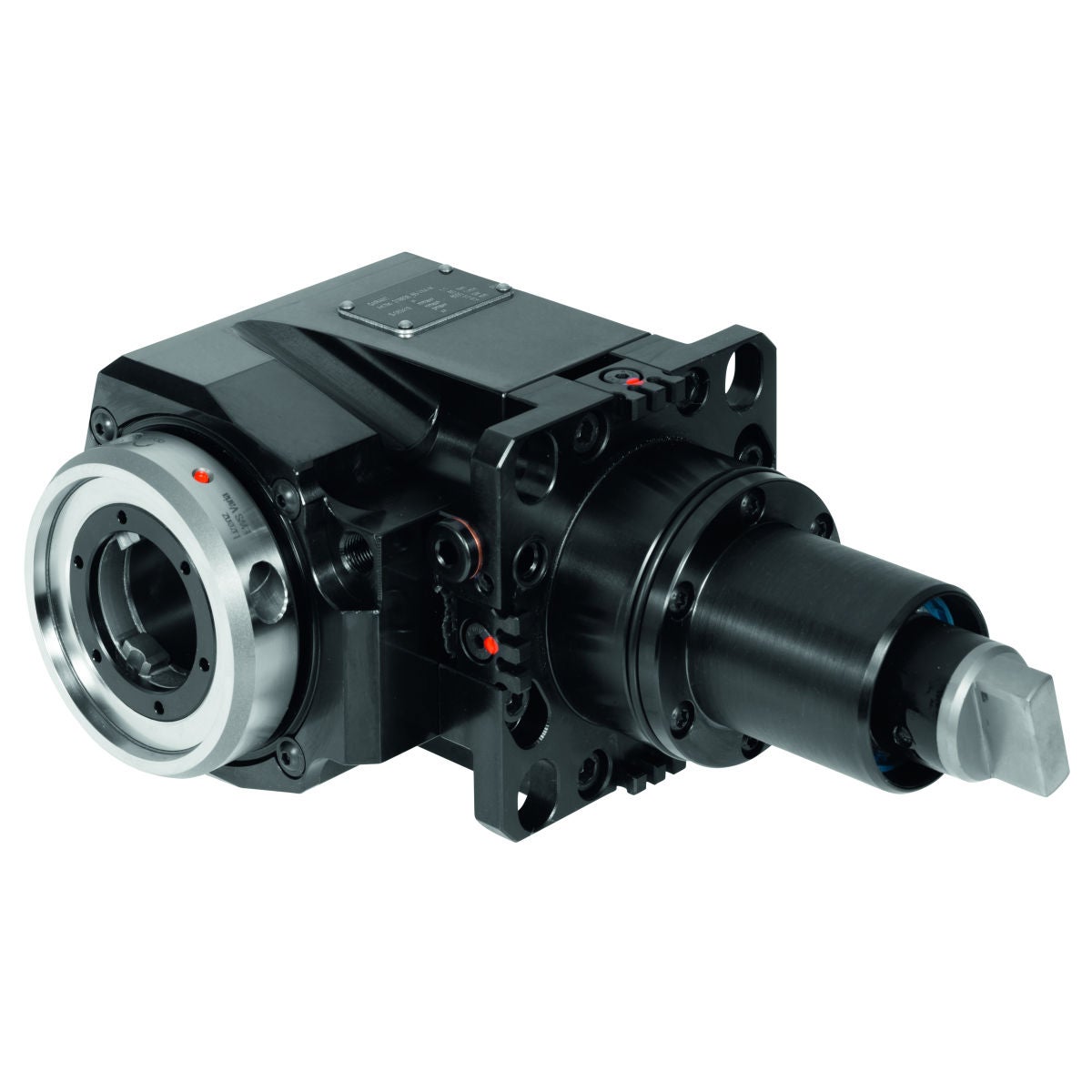

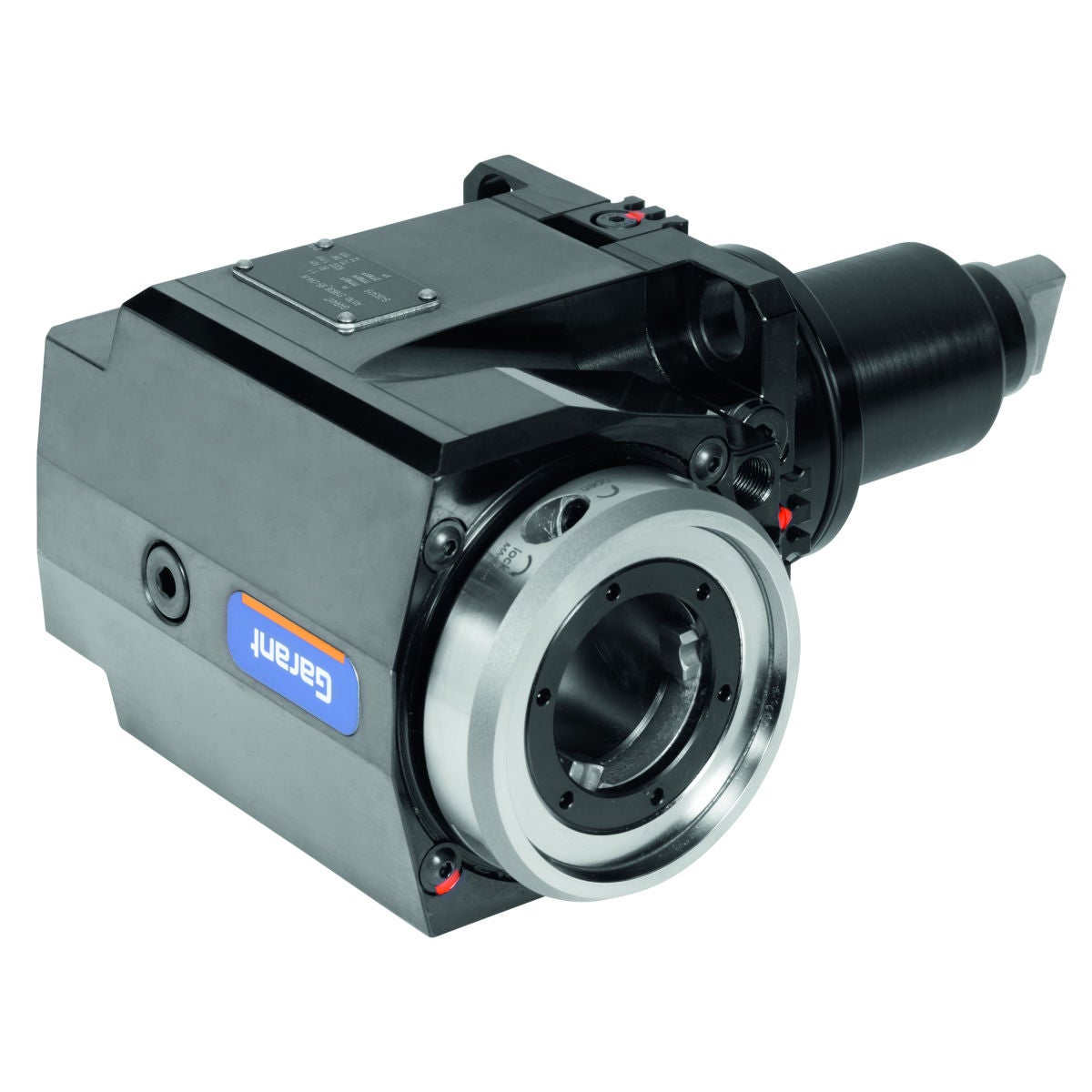

Radiaalinen pyörivä työkalu

Tuotekuvaus

Sopii
DMG Gildemeister CTX. Osittain Emco, Hardinge, Monforts, Scherer jne. DIN 5480 -standardin tai DIN 1809 -standardin mukaisella BMT-revolverilla.

Rakenne
Käyttöön kaikissa CNC-sorveissa DMG Gildemeister CTX -malleissa, joissa on Sauter-revolveri ja käyttökytkentä DIN 5480, tai koneissa, joissa on BMT-revolveri ja käyttökytkentä DIN 1809. Työkalujen kiinnitys AGW:hen ER-kiristysholkin avulla ulkopuolisella/sisäpuolisella mutterilla tai EWS:n lisenssillä VARIA VX -pikavaihtojärjestelmällä. Ulkoinen ulkopuolinen jäähdytys modernin jäähdytysnestejärjestelmän kautta, sisäinen jäähdytys työkalun kautta keskeltä karan läpi.
IK-versio – keraamisella tiivistesarjalla, paine jopa 70 bar, täysin kuivakäyttökelpoinen. Käyttöön BMT-tähtirevolverissa. Välityssuhde 1:1. Versio sisäisellä (internillä) jäähdytyksellä enintään 70 bar.

Etu

• Rakenne optimoitu painon ja geometrian suhteen.
• Prosessivarmuus korkealaatuisten komponenttien ja kestävyyden ansiosta.
• Suurten vääntömomenttien siirto.
• 100 % tarkastus – jokaiselle AGW:lle ajetaan sisäänajoprogrammi.
• Sisäinen jäähdytys: erikoiskehitetty ja patentoitu tiiviste.

Käyttötiedot
Mahdollisimman monta työstövaihetta yhdellä kiinnityksellä. Kun revolverissa on tilanpuute (käytettävissä olevat kiinnityspaikat).

Toimitussisältö
AGW kiristysholkille: sis. kiristysmutterin ja koukkuavaimen. AGW VARIA VX: sis. kiristysavaimen.

Erikoistarvikkeet
Sopivat Varia VX -liittimet nro 319802–319888, ER-pikavaihtoadapterit nro 319761–319781, ER-kiristysholkit nro 308941–309878, ER-istukka-avaimet nro 309680–309745. Momenttiavain nro 211750, koko 5,7.

Huomautus

• Muut käyttökytkentätyypit (esim. DIN 5482), välityssuhteet, mitat, BMT jne. pyynnöstä: www.hoffmann.ews-tools.com
• IK-työkalut (sisäinen jäähdytys), kuivakäyttö mahdollinen, jäähdytysnesteen suodatus < 50 µm.
• Suositus: Käytä VARIA VX -versiota momenttityökalulla (max 6 Nm).
• Raskaisiin jyrsintätöihin suosittelemme pyynnöstä kartiorullalaakerilla varustettua versiota.

Huomaa, että sinun on itse tarkistettava ennen ostoa, että pidin on yhteensopiva koneesi kanssa. Emme voi taata, että tuote sopii oikein.
