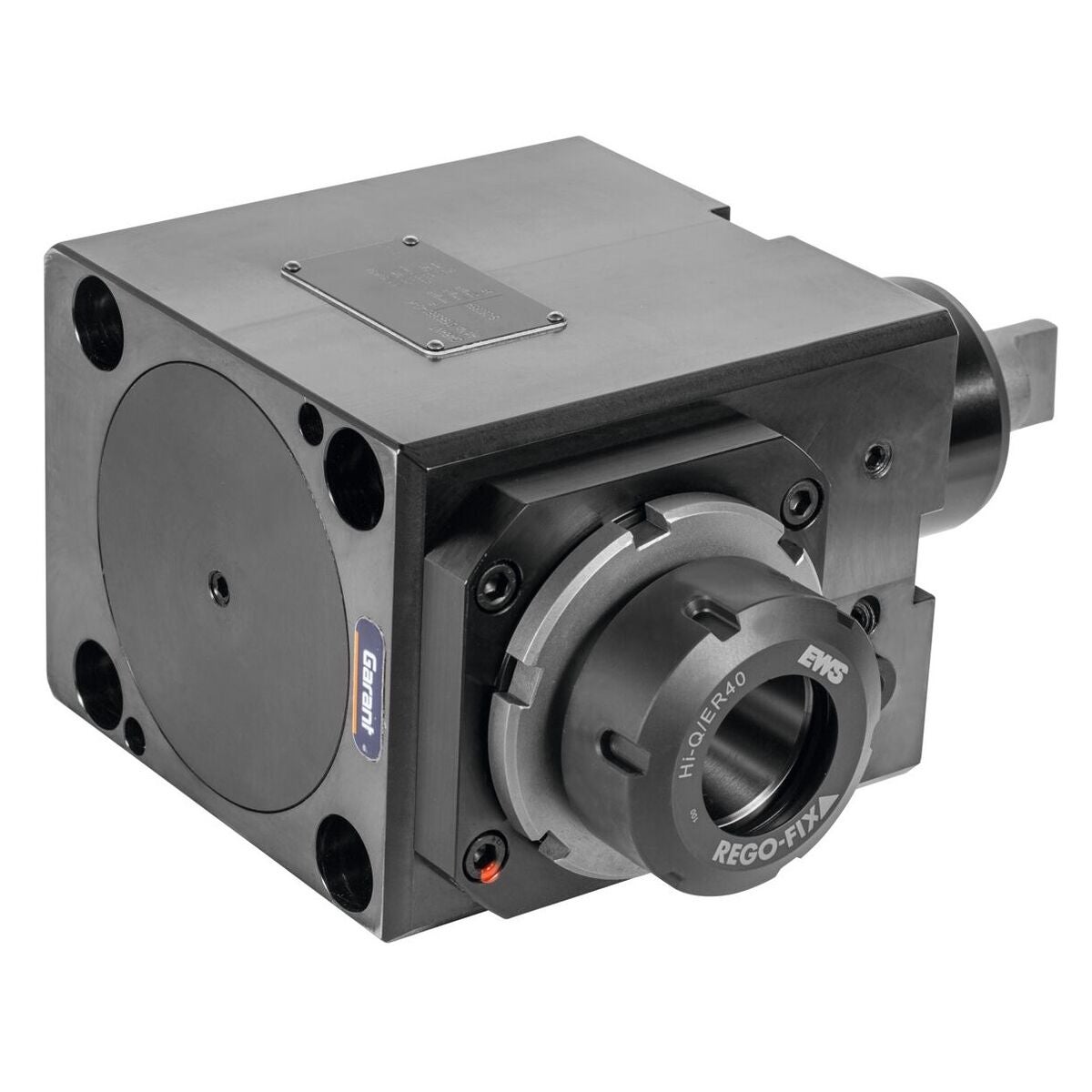

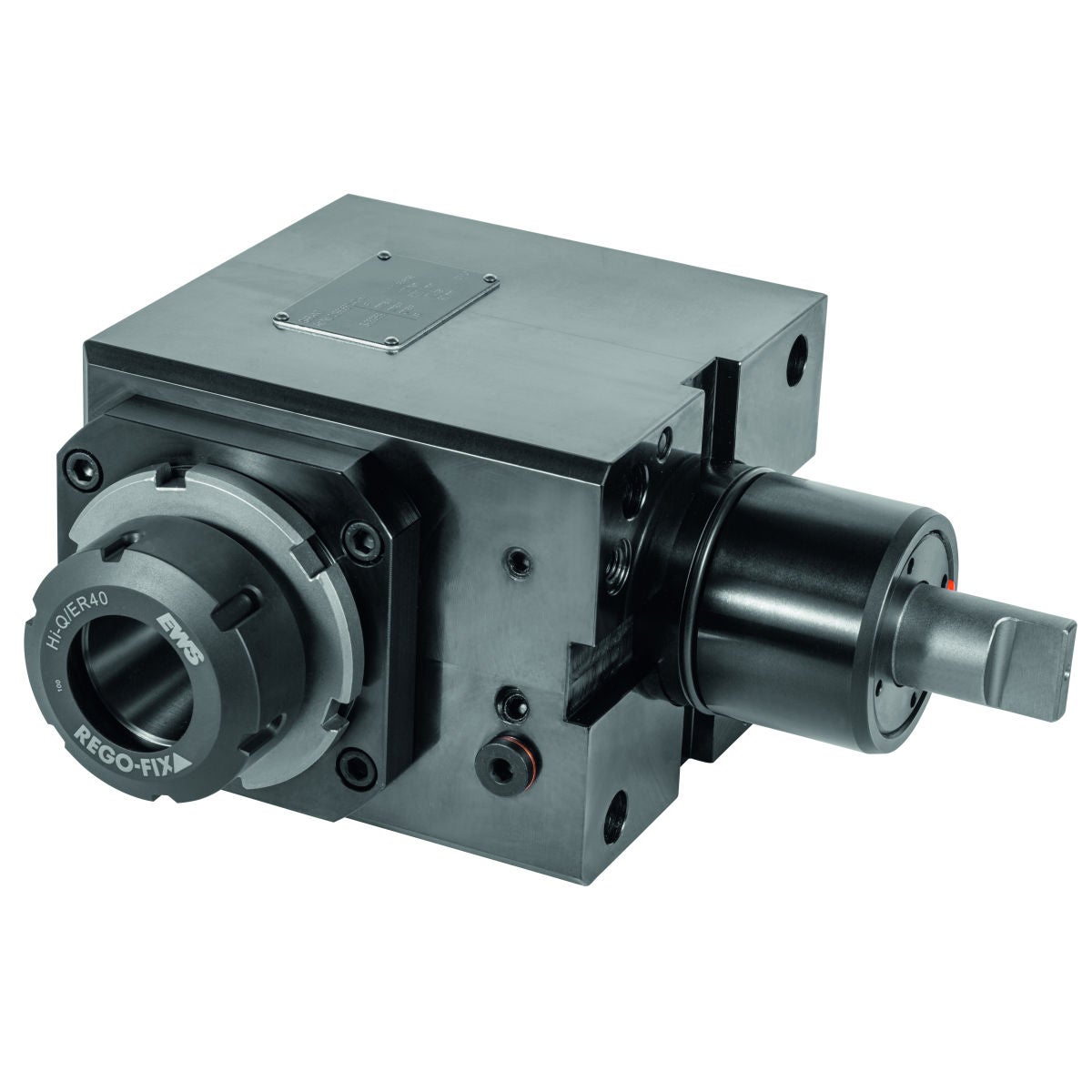

Radiaalinen pyörivä työkalu BMT60

Tuotekuvaus

Sopii
DMG Gildemeister CTX. Osittain myös Emco, Hardinge, Monforts, Scherer jne. DIN 5480 -liitännällä tai BMT-revolverilla DIN 1809 -liitännällä.

Rakenne
Käyttöön kaikissa CNC-sorveissa DMG Gildemeister CTX, joissa on Sauter-revolveri ja vetoliitäntä DIN 5480, tai koneissa, joissa on BMT-revolveri vetoliitännällä DIN 1809. Työkalujen kiinnitys AGW:hen ER-kiristysholkilla ulkopuolisella/sisäpuolisella mutterilla tai EWS:n lisenssillä valmistetulla VARIA VX -pikavaihtojärjestelmällä. Ulkoinen jäähdytys modernin lastuamisnesteen hallinnan kautta, sisäinen jäähdytys työkalun kautta keskitetysti karan läpi.
IK-versio – keraamisella tiivistesarjalla, paine jopa 70 bar, täysin kuivakäyttökelpoinen. Käyttöön BMT-tähtirevolverissa. Välityssuhde 1:1. Versio sisäisellä (sisäpuolisella) jäähdytyksellä enintään 70 bar.

Edut

• Painon ja geometrian suhteen optimoitu rakenne.
• Prosessivarmuus korkealaatuisten komponenttien ansiosta, kestävyys.
• Suurten vääntömomenttien siirto.
• 100 % tarkastus – jokaiselle AGW:lle ajetaan sisäänajo-ohjelma.
• Sisäinen jäähdytys: erikseen kehitetty ja patentoitu tiiviste.

Käyttötiedot
Mahdollisimman monta työvaihetta yhdellä kiinnityksellä. Kun revolverissa on tilanpuutetta (käytettävissä olevat kiinnityspaikat).

Toimitussisältö
AGW kiristysholkille: sis. kiristysmutterin ja haka-avaimen. AGW VARIA VX: sis. kiristysavaimen.

Erikoislisävarusteet
Sopivat Varia VX -insertit nro 319802–319888, ER-pikavaihtoadapterit nro 319761–319781, ER-kiristysholkit nro 308941–309878, ER-istukka-avaimet nro 309680–309745. Momenttiavain nro 211750, koko 5,7.

Huomautus

• Muut vetotyypit (esim. DIN 5482), välityssuhteet, mitat, BMT jne. pyynnöstä: www.hoffmann.ews-tools.com
• IK-työkalut (sisäinen jäähdytys), kuivakäyttö mahdollinen, lastuamisnesteen suodatus < 50 µm.
• Suositus: käytä VARIA VX -versiota momenttityökalulla (maks. 6 Nm).
• Raskaaseen jyrsintään suosittelemme pyynnöstä kartiorullalaakerilla varustettua versiota.

Huomaa, että sinun on itse tarkistettava pidikkeen yhteensopivuus koneesi kanssa ennen ostoa. Emme voi taata, että tuote sopii oikein.
