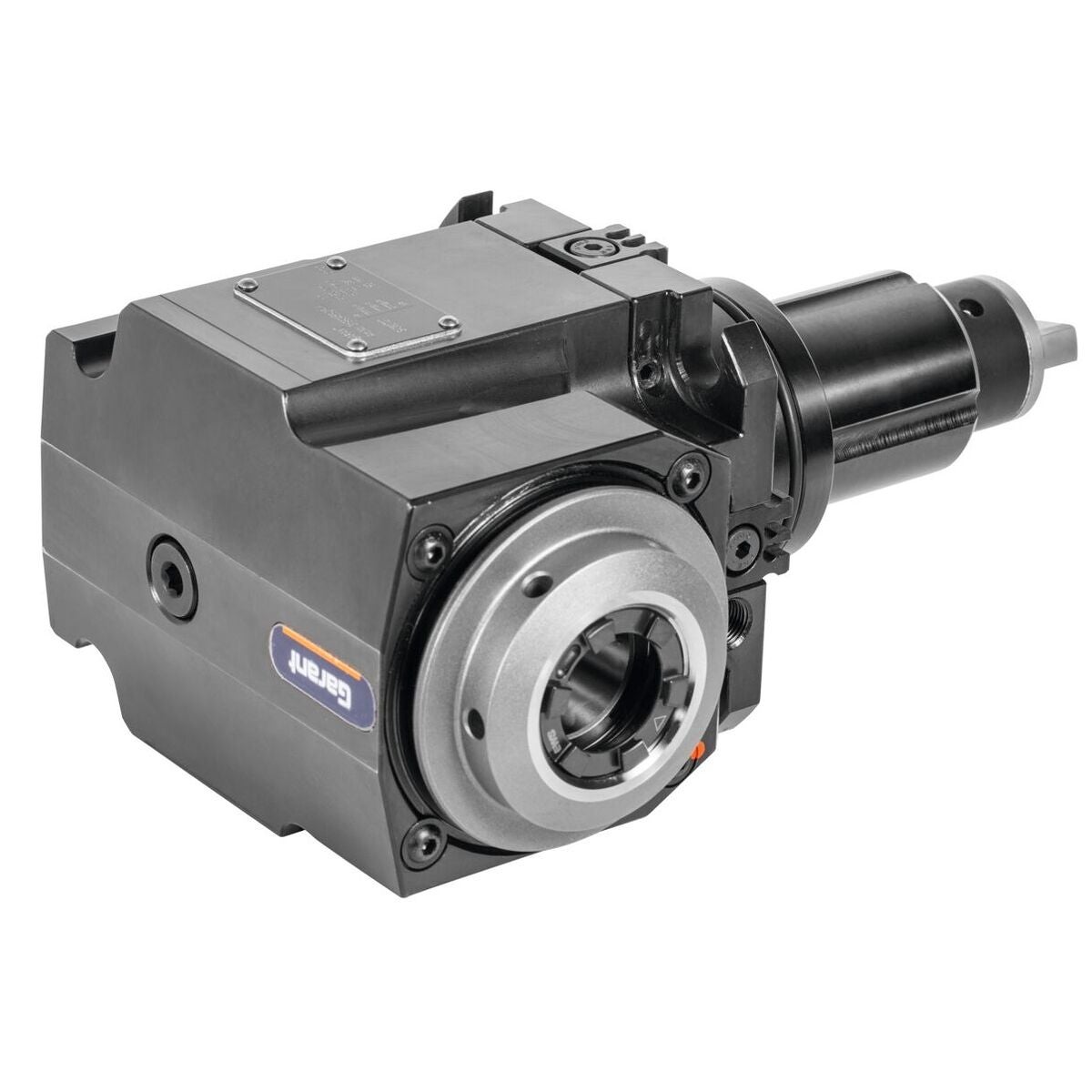

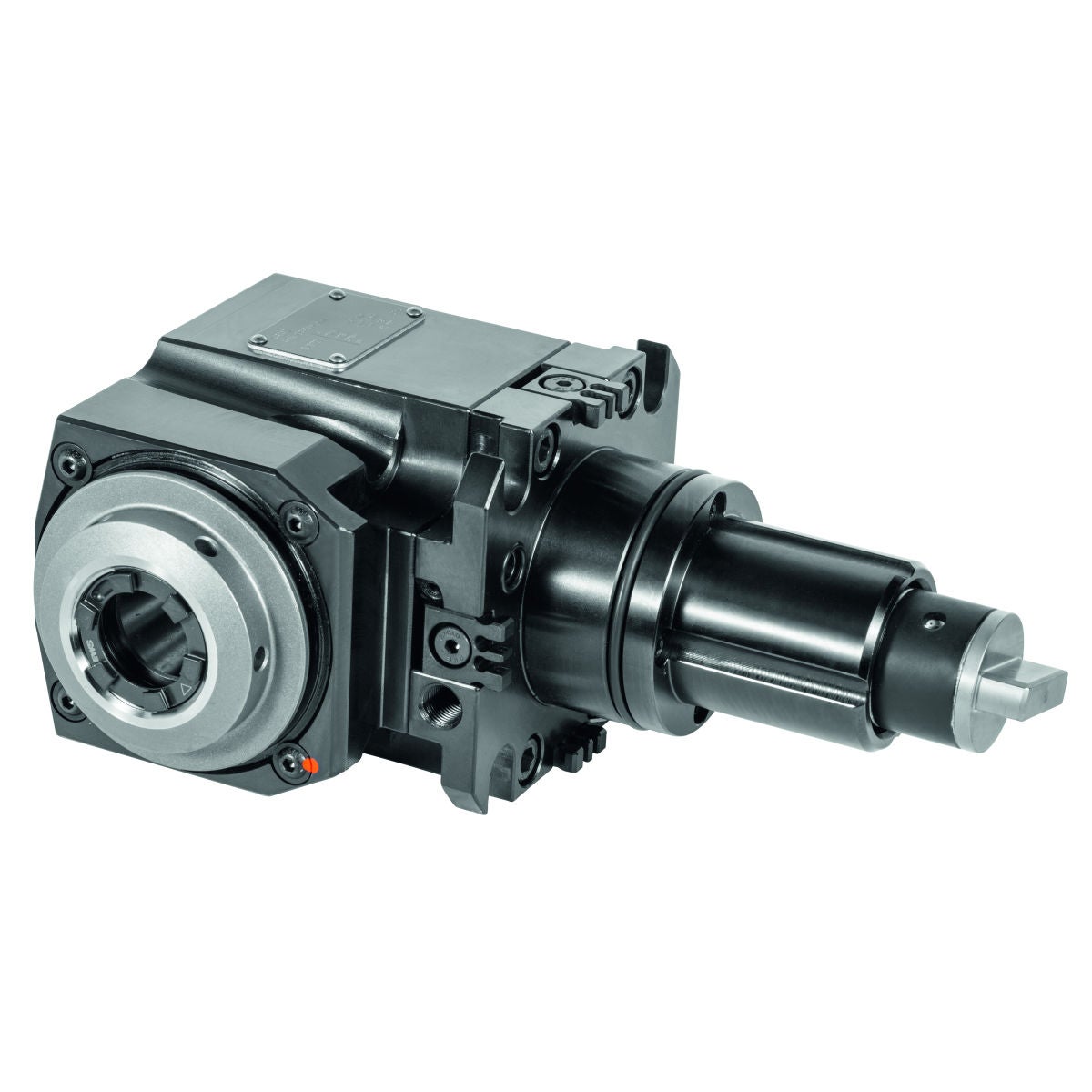

Pyörivä työkalu, radiaalinen, BMT55

Tuotekuvaus

Sopii
DMG Gildemeister CTX. Osittain Emco, Hardinge, Monforts, Scherer jne. DIN 5480- tai BMT-tornilla DIN 1809:n mukaan.

Rakenne
Käyttöön kaikissa CNC-sorveissa DMG Gildemeister CTX, joissa on Sauter-torni ja käyttökytkentä DIN 5480, tai koneissa, joissa on BMT-torni käyttökytkennällä DIN 1809. Työkalujen kiinnitys AGW:ssä ER-kiristysholkilla ulko-/sisäpuolisella mutterilla tai EWS:n lisenssin alaisella VARIA VX -pikaliitosjärjestelmällä. Ulkoinen ulkopuolinen jäähdytys nykyaikaisen jäähdytysnesteen hallinnan kautta, sisäinen jäähdytys työkalun läpi keskitetysti karan kautta.
IK-versio – keraamisella tiivistesarjalla, paine jopa 70 bar, täydellinen kuivakäyntikyky. Käyttöön BMT-tähtitornissa. Välitys 1:1. Versio sisäisellä (intern) jäähdytyksellä enintään 70 bar.

Etu

• Painon ja geometrian kannalta optimoitu rakenne.
• Prosessivarmuus korkealaatuisten komponenttien ja kestävyyden ansiosta.
• Suurten vääntömomenttien siirto.
• 100 % tarkastus – jokainen AGW ajetaan sisäänajo-ohjelmalla.
• Sisäinen jäähdytys: erikoiskehitetty ja patentoitu tiiviste.

Käyttötiedot
Mahdollisimman monta työstövaihetta yhdellä kiinnityksellä. Tilanahtaudessa (käytettävissä olevat kiinnityspaikat) revolverissa.

Toimitussisältö
AGW kiristysholkille: sis. kiristysmutterin ja hakka-avaimen. AGW VARIA VX: sis. kiristysavaimen.

Erikoistarvikkeet
Sopivat Varia VX -insertit nro 319802–319888, ER-pikavaihtoadapterit nro 319761–319781, ER-kiristysholkit nro 308941–309878, ER-istukka-avaimet nro 309680–309745. Momenttiavain nro 211750, koko 5,7.

Huomautus

• Muut käyttölajit (esim. DIN 5482), välitykset, mitat, BMT jne. pyynnöstä: www.hoffmann.ews-tools.com
• IK-työkalut (sisäinen jäähdytys), kuivakäynti mahdollista, jäähdytysnesteen suodatus < 50 µm.
• Suositus: käytä VARIA VX -versiota momenttityökalulla (maks. 6 Nm).
• Raskaisiin jyrsintätöihin suosittelemme pyynnöstä kartiorullalaakerilla varustettua versiota.

Huomioi, että sinun on itse tarkistettava pidikkeen yhteensopivuus koneesi kanssa ennen ostoa. Emme voi taata, että tuote sopii oikein.

Tekniset tiedot

Tuotetiedot
