reCool®-jäähdytysnestejärjestelmä

Tuotekuvaus

Rakenne

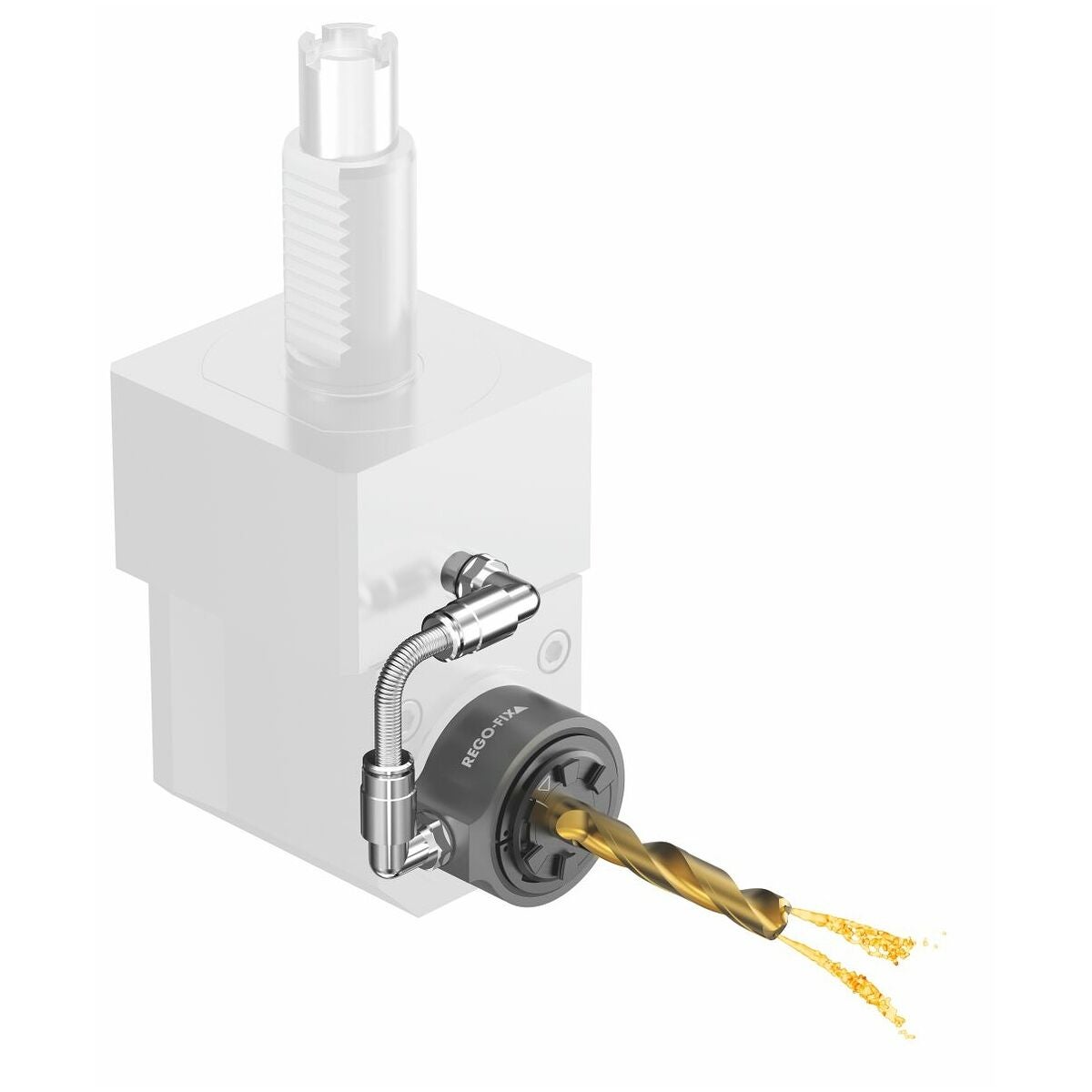

• Helppo muunnos ulkoisella jäähdytyksellä varustetuista pyörivistä työkaluista sisäiseen jäähdytykseen.
• Tarkka jäähdytys terän särmällä ja parempi lastunpoisto.
• Erityisen sopiva syviin taskuihin ja onteloihin.
• Erinomainen pinnanlaatu.

Edut

• Kustannustehokas muunnos olemassa olevista pyörivistä työkalujärjestelmistä sisäiseen jäähdytykseen.
• Sopii käytettäväksi emulsioiden ja öljyn kanssa.
• Jäähdytysnesteen paine enintään 100 bar (150 bar korkeapaineletkulla, saatavana pyynnöstä).
• Vähähuoltoiset laakerit.
• Sisäiseen jäähdytykseen (tiivistealuslevyillä nro 309630 ja 309635).

Käyttötiedot
Sopii pyöriville työkaluille, joissa on ER-kierre ja G1/8 tuuman jäähdytysnesteliitäntä, sekä ER-holkeille standardin DIN 6499/ISO15488 mukaisesti.

Toimitussisältö

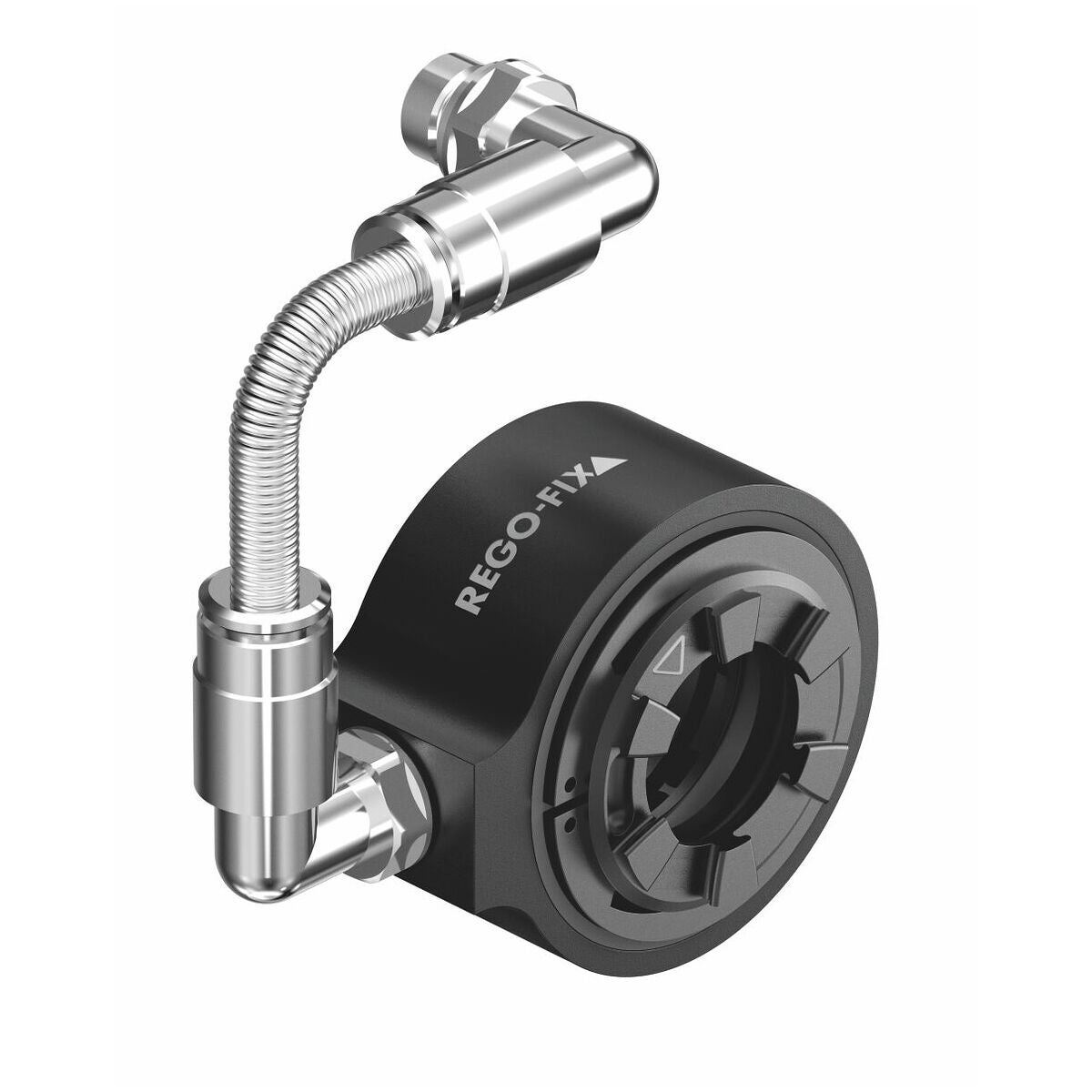

1 x reCool®-kiristysmutteri, 1 x kierrejousi ja letku Ø 6 mm, pituus 400 mm, 2 x G1/8 tuuman BSP suora liitin, 2 x G1/8 tuuman BSP 90° kulmaliitin.

Huomautus
Kun jäähdytysnestejärjestelmää käytetään sisäisellä jäähdytyksellä, on asennettava sopiva tiivistealuslevy nro 309630 ja 309635! Jäähdytysnesteen huuhtelulevyjä oheislaitteiden jäähdytykseen on saatavana pyynnöstä.
Pyörivissä työkaluissa, joissa on reikä karasta vaihteistoon (esim. pituudensäätöruuvi), reikä on ehdottomasti tiivistettävä!Etuna
Nopeudet jopa 12000 r/min.

Ominaisuudet

• Helppo muunnos ulkoisella jäähdytyksellä varustetuista pyörivistä työkaluista sisäiseen jäähdytykseen.
• Tarkka jäähdytys leikkuusärmässä ja parempi lastunpoisto.
• Erityisen sopiva syviin taskuihin ja onteloihin.
• Erinomainen pinnanlaatu.

Etu

• Kustannustehokas muunnos olemassa oleviin pyörivien työkalujen järjestelmiin sisäistä jäähdytystä varten.
• Sopii käytettäväksi emulsioiden ja öljyn kanssa.
• Jäähdytysnesteen paine enintään 100 bar (150 bar korkeapaineletkulla, saatavana pyynnöstä).
• Vähän huoltoa vaativat laakerit.
• Sisäiseen jäähdytykseen (tiivistealuslevyillä nro 309630 ja 309635).

Käyttö
Sopii pyöriviin työkaluihin, joissa on ER-kierre ja G1/8 tuuman jäähdytysnesteliitäntä, sekä ER-kiristysholkkeihin standardin DIN 6499/ISO15488 mukaisesti.

Toimitussisältö
1 x reCool®-kiristysmutteri, 1 x kierrejousi ja letku Ø 6 mm, pituus 400 mm, 2 x G1/8" BSP suora liitin, 2 x G1/8" BSP 90° kulmaliitin.

Huomautus
Kun jäähdytysnestejärjestelmää käytetään sisäisellä jäähdytyksellä, on asennettava sopivat tiivistealuslevyt nro 309630 ja 309635! Jäähdytysnesteen huuhtelulevyjä oheislaitteiden jäähdytykseen saatavana pyynnöstä.
Pyörivissä työkaluissa, joissa on reikä karasta vaihteistoon (esim. pituudensäätöruuvi), reikä on ehdottomasti tiivistettävä!

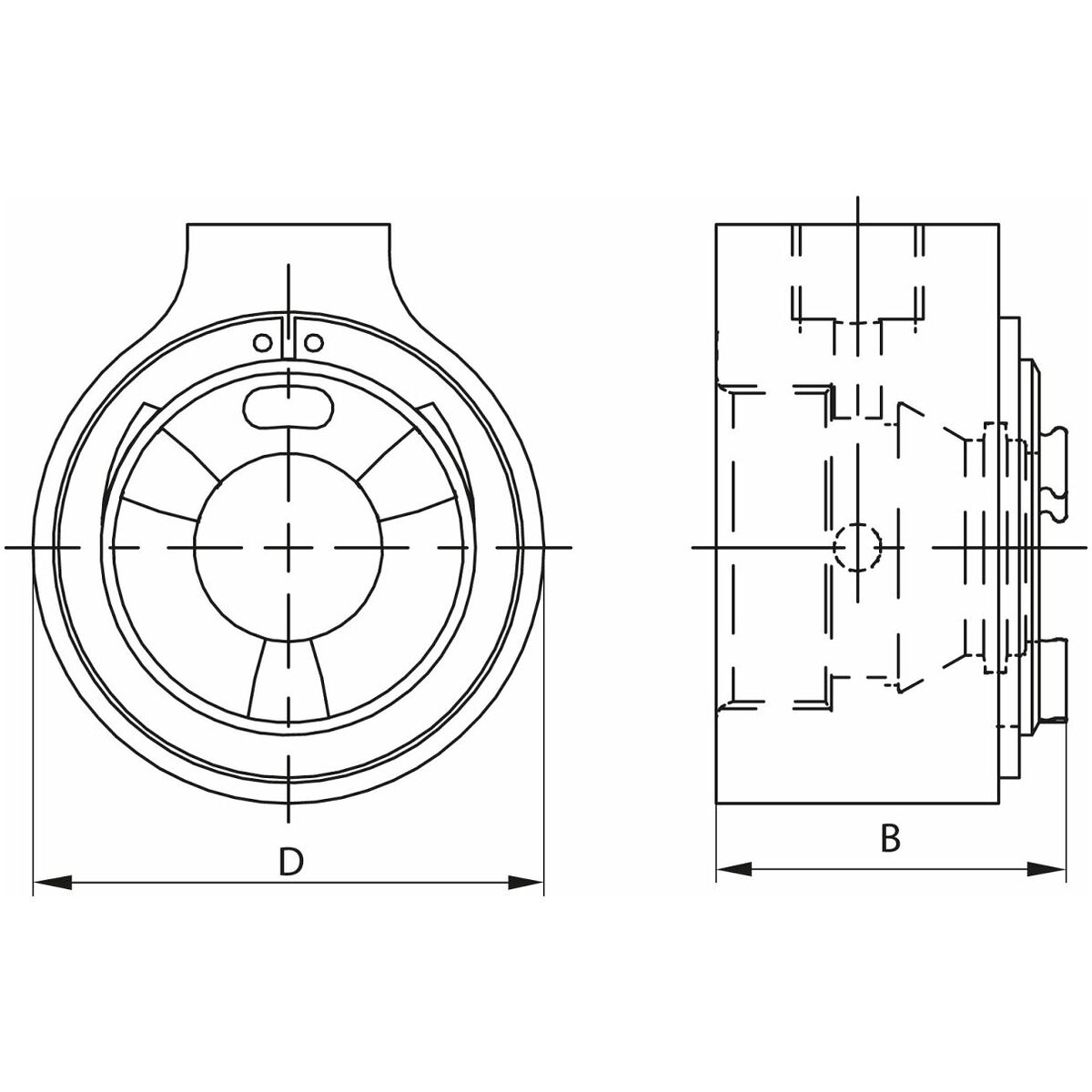

Tekniset tiedot

Tuotetiedot
