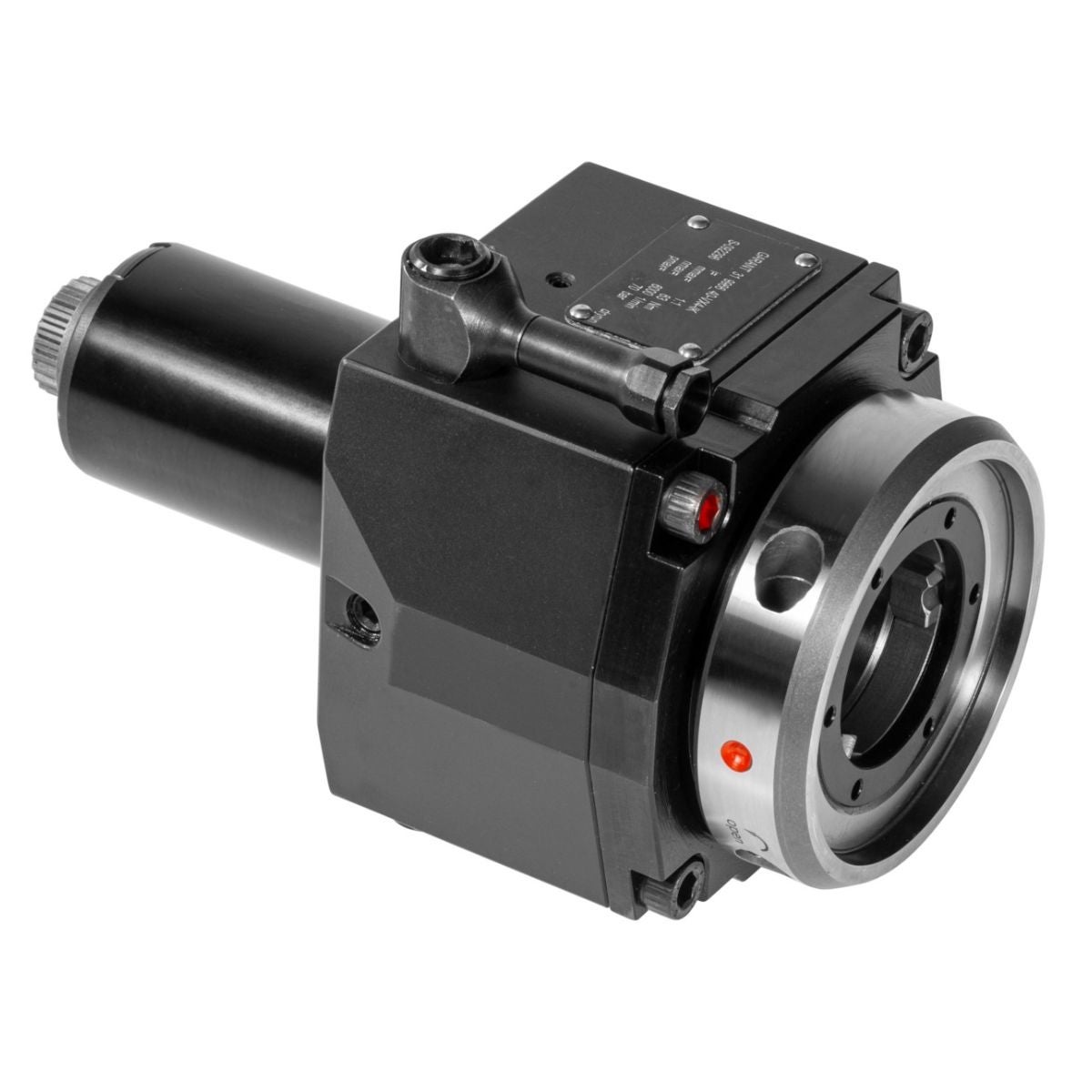

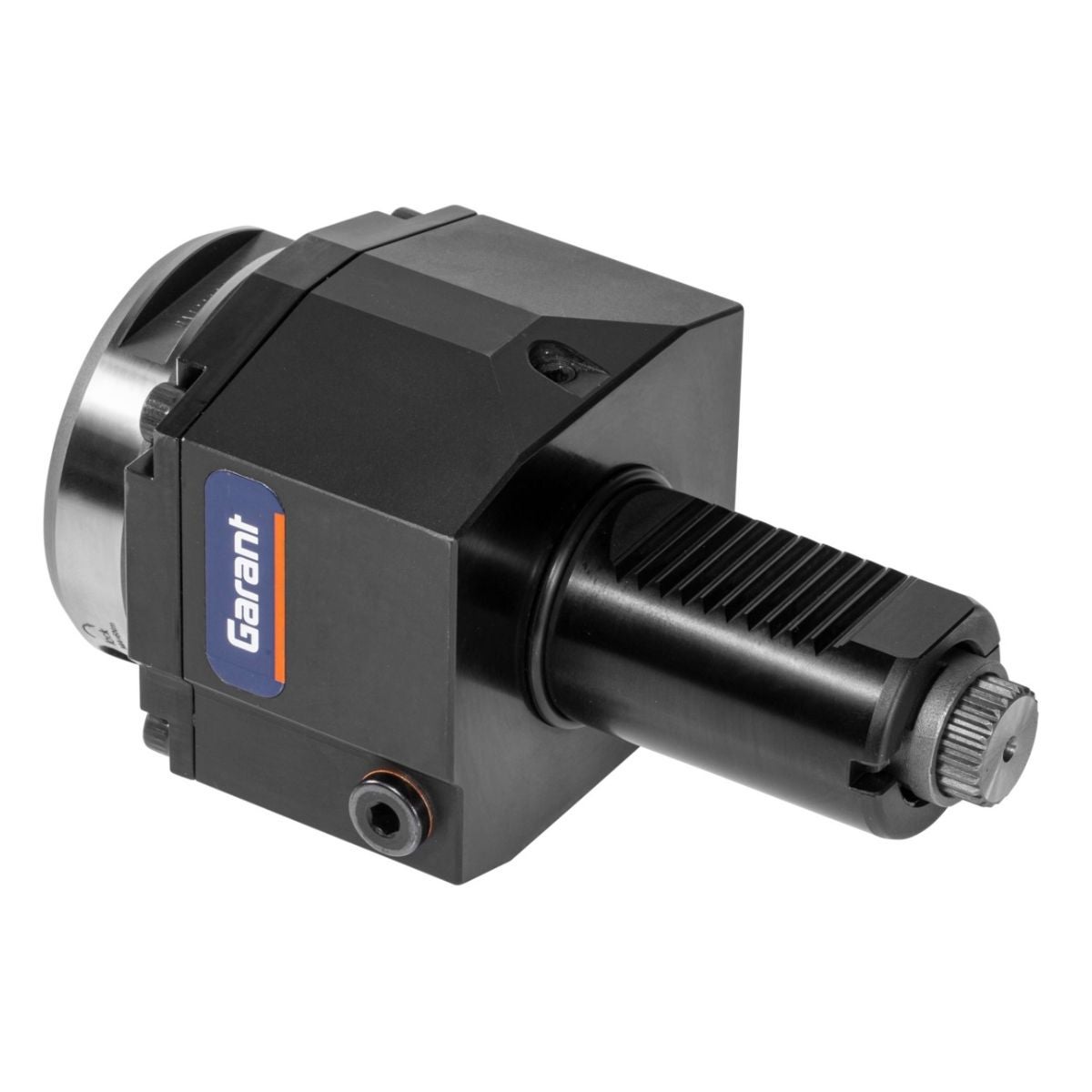

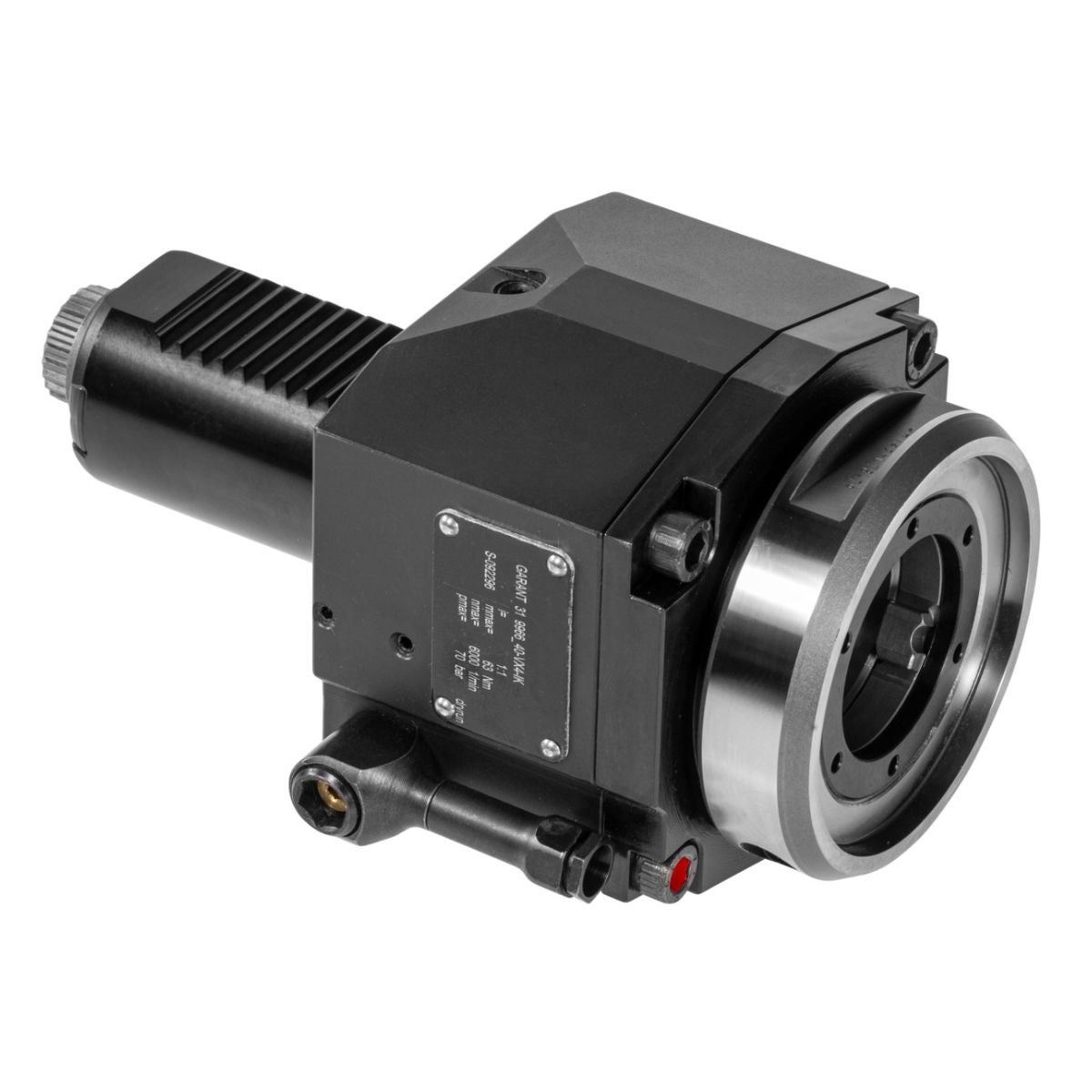

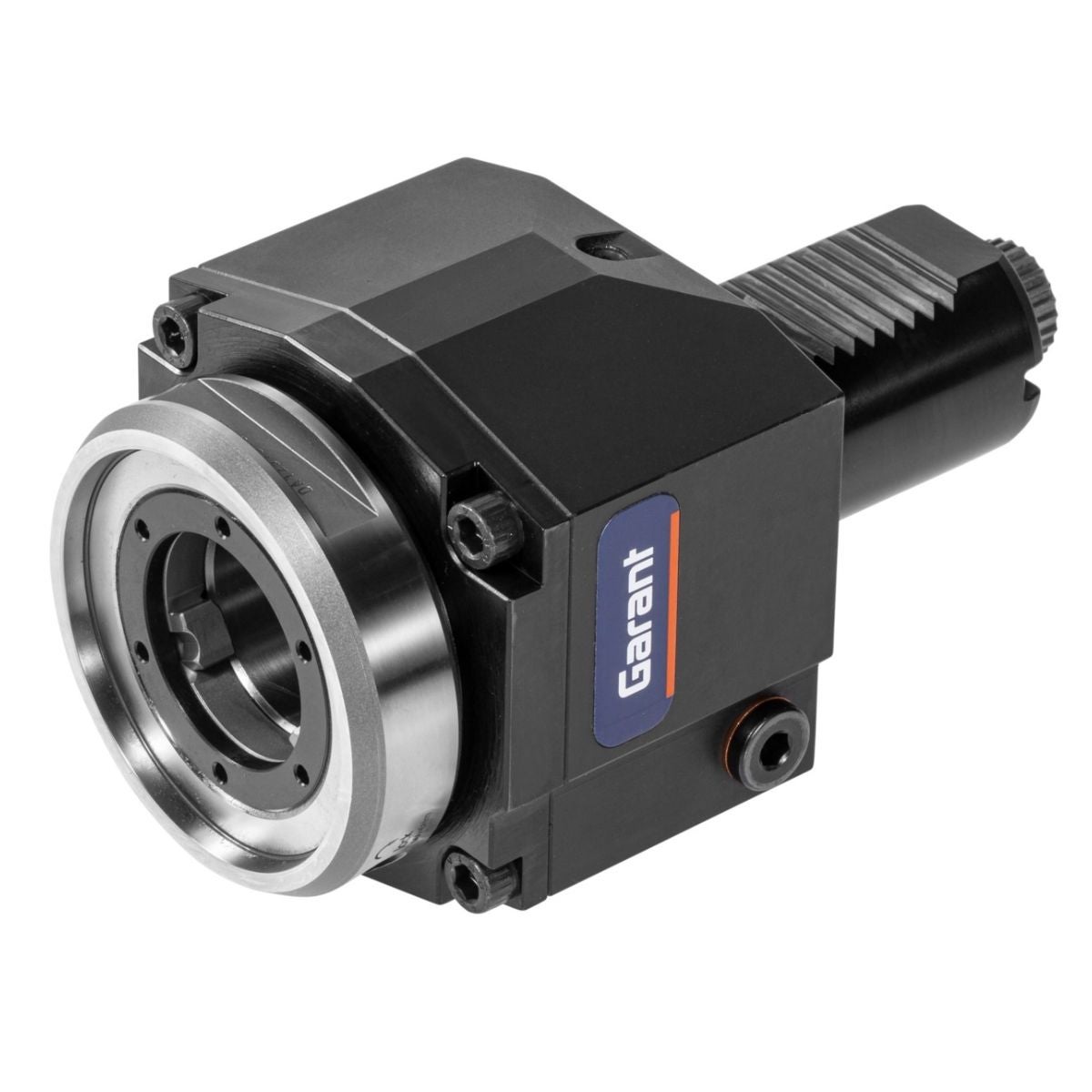

Aksiaalinen pyörivä työkalu VX4

Tuotekuvaus

Sopii
DMG Gildemeister CTX. Osittain EMCO, Hardinge, Monfort, Scherer jne. DIN 5480 - tai BMT-revolverilla DIN 1809:n mukaan.

Malli
Käyttö kaikkiin CNC-sorveihin DMG Gildemeister CTX Sauter-revolverilla ja vetokytkennällä DIN 5480 tai koneisiin, joissa on BMT-revolveri vetokytkennällä DIN 1809. Työkalujen kiinnitys AGW:ssä ER-holkillla, ulkopuolisella/sisäpuolisella mutterilla tai lisenssillä EWS:ltä VARIA VX -pika-vaihtojärjestelmällä. Ulkoinen ulkoinen jäähdytys modernin jäähdytysnesteen hallinnan kautta, sisäinen jäähdytys työkalun kautta keskitetysti karan läpi.
IK-malli – keraaminen tiivistesarja, paine jopa 70 bar, täysi kuivakäynti mahdollinen. IM-malli – sisäisellä kiristysmutterilla. Käyttö sekä levy- että tähtirevolverissa. Välityssuhde 1:1. Sisäisellä jäähdytyksellä (internal) enintään 70 bar.

Etu

• Rakenne optimoitu painon ja geometrian osalta.
• Prosessivarmuus korkealaatuisten komponenttien ja kestävyyden ansiosta.
• Suurten vääntömomenttien siirto.
• 100 % tarkastus – jokainen AGW ajetaan sisäänajo-ohjelmalla.
• Sisäinen jäähdytys: erikoiskehitetty ja patentoitu tiiviste.

Käyttötiedot
Mahdollisimman monta työstövaihetta yhdessä kiinnityksessä. Tilapulassa (käytettävissä olevat kiinnityspaikat) revolverissa.

Toimitussisältö
AGW holkille: sis. kiristysmutterin ja koukkuavaimen. AGW VARIA VX: sis. kiristysavaimen.

Erikoistarvikkeet
Sopivat Varia VX -istukat nro 319802–319888, ER-pikavaihtoadapterit nro 319761–319781, ER-holkit nro 308941–309878, ER-istukka-avaimet nro 309680–309745. Momenttiavain nro 211750, koko 5,7.

Huomautus

• Muut vetotyypit (esim. DIN 5482), välitykset, mitat, BMT jne. pyynnöstä: www.hoffmann.ews-tools.com
• IK-työkalut (sisäinen jäähdytys), kuivakäynti mahdollinen, jäähdytysnesteen suodatus < 50 µm.
• Suositus: käytä VARIA VX -mallia momenttityökalulla (maks. 6 Nm).
• Raskaaseen jyrsintään suosittelemme pyynnöstä kartiorullalaakerilla varustettua versiota.

Tekniset tiedot

Tuotetiedot
