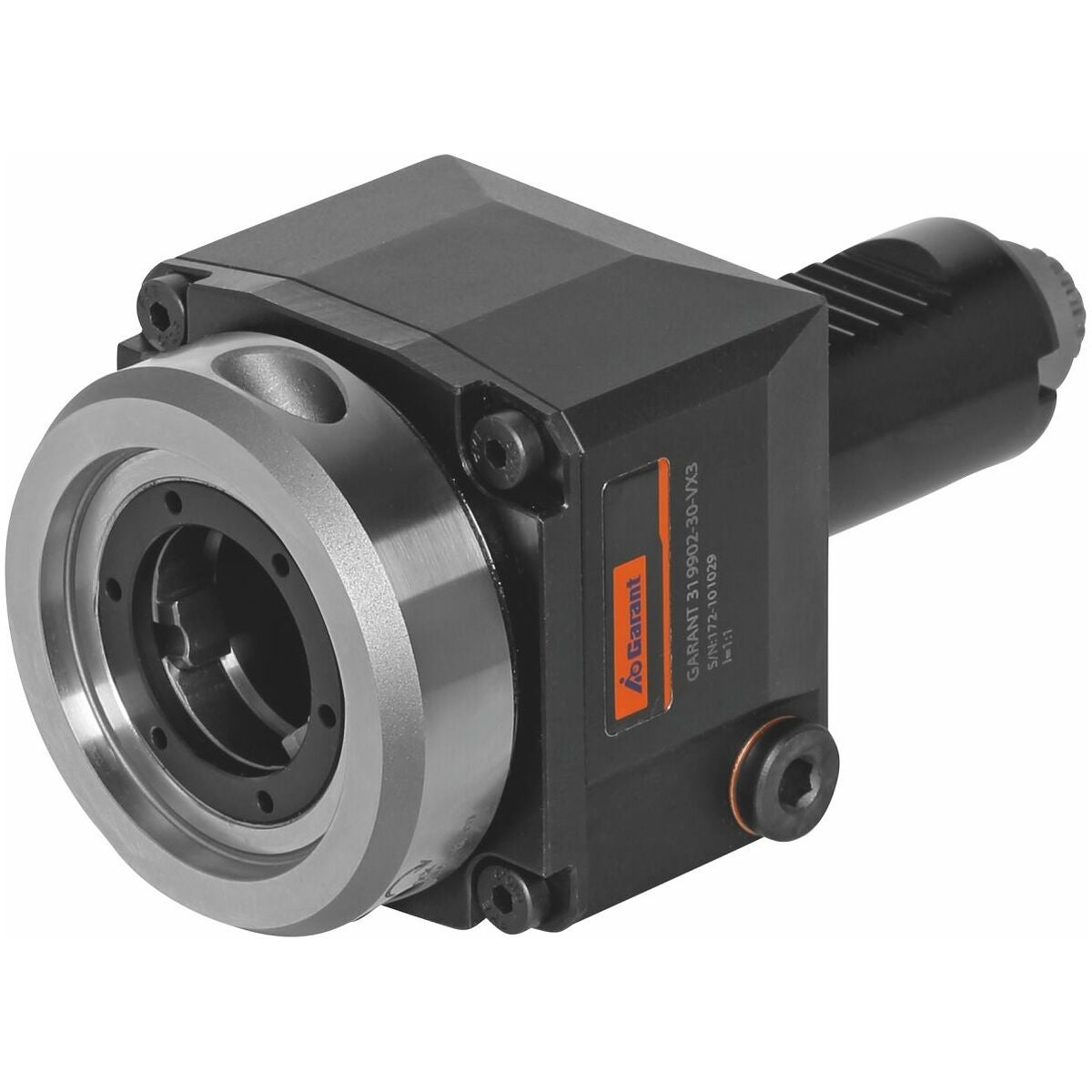

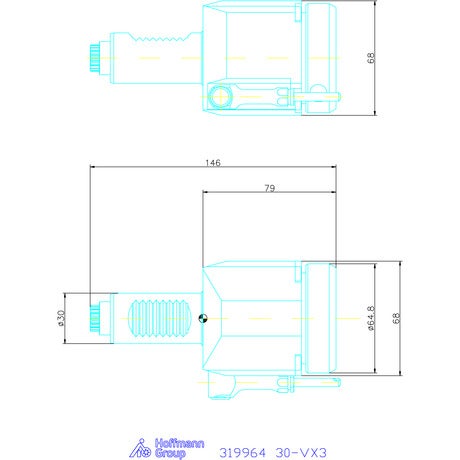

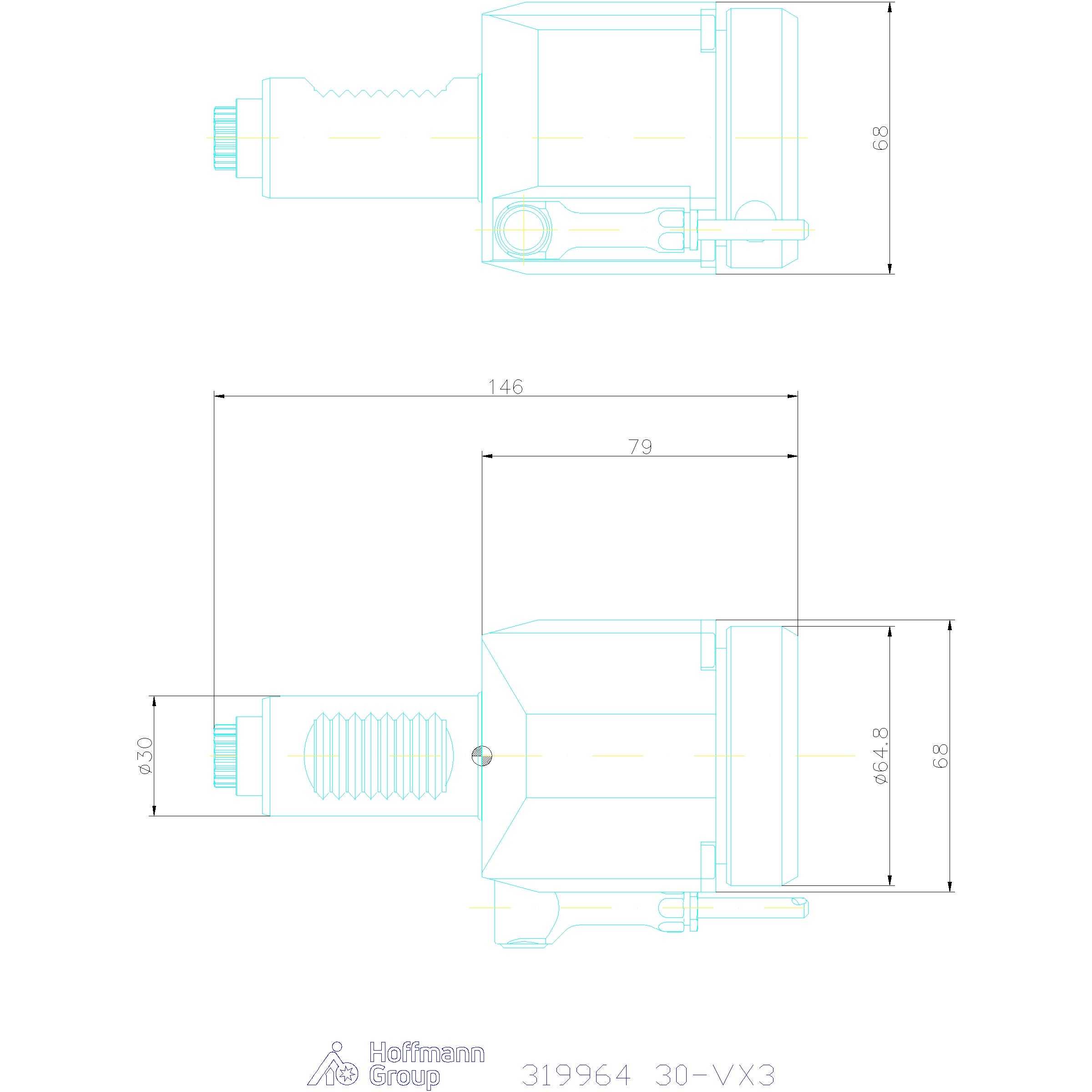

Pyörivä työkalu, aksiaalinen VX3

Tuotekuvaus

Sopii
DMG Gildemeister CTX:lle. Osittain myös EMCO, Hardinge, Monfort, Scherer jne., joissa on DIN 5480 tai BMT-torni DIN 1809:n mukaisella käyttökytkennällä.

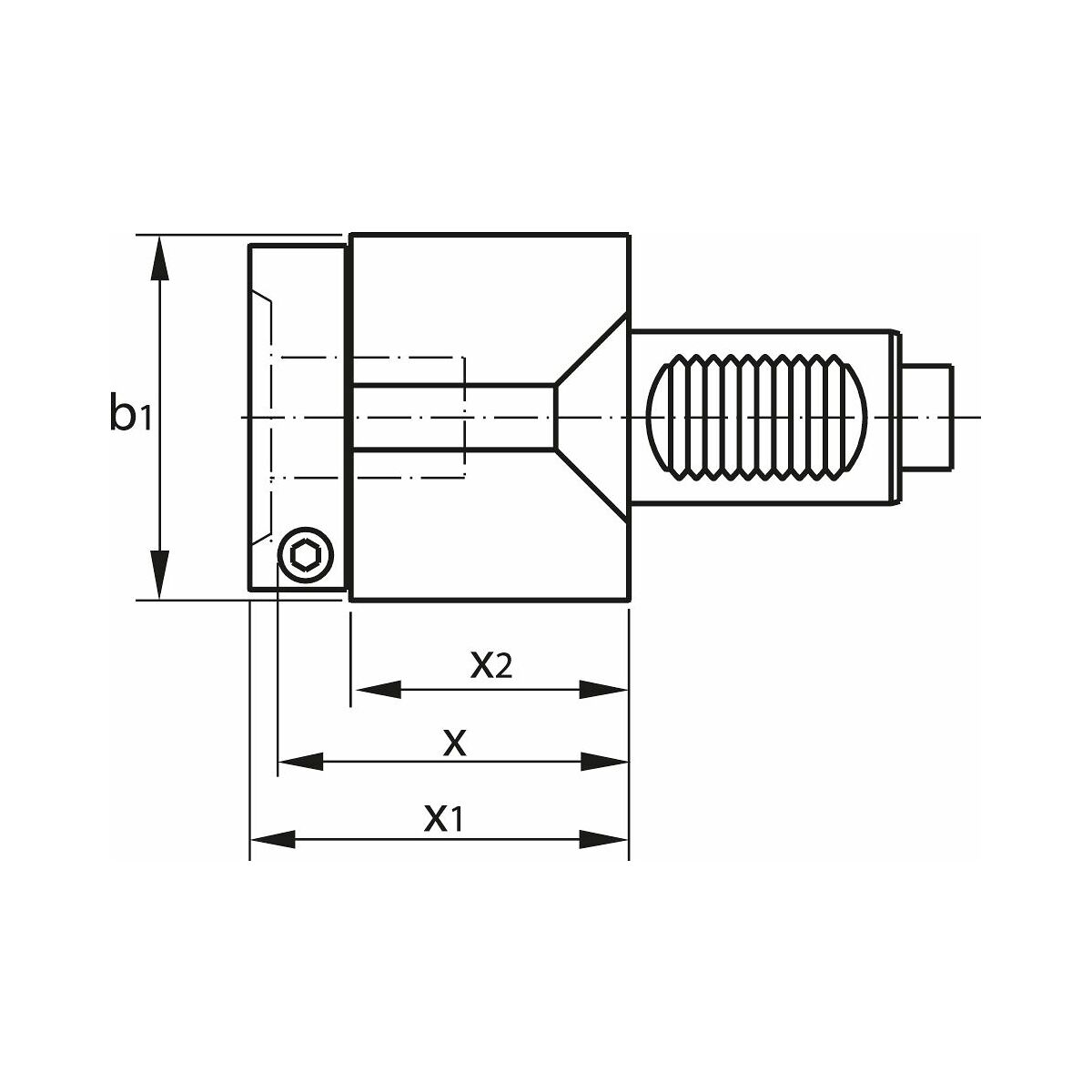

Rakenne
Käytettäväksi kaikissa CNC-sorveissa DMG Gildemeister CTX, joissa on Sauter-torni ja käyttökytkentä DIN 5480 tai koneissa, joissa on BMT-torni ja käyttökytkentä DIN 1809. Työkalujen kiinnitys AGW:ssä ER-kiristysholkilla, ulkoisella/sisäisellä mutterilla tai EWS:n lisenssillä VARIA VX -pikaliitosjärjestelmällä. Ulkoinen ulkopuolinen jäähdytys modernin jäähdytysnesteen hallinnan kautta, sisäinen jäähdytys työkalun läpi keskitetysti karan kautta.

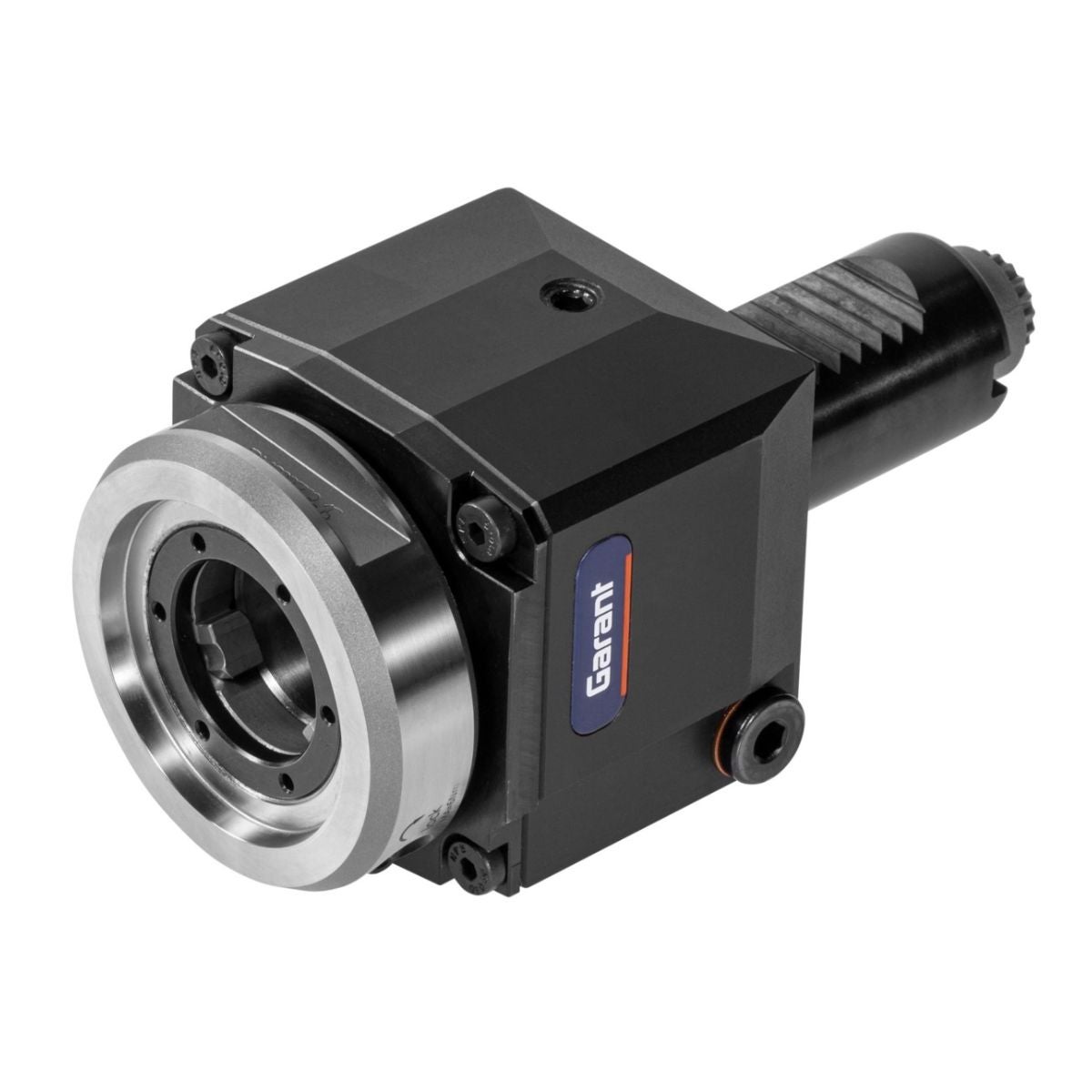

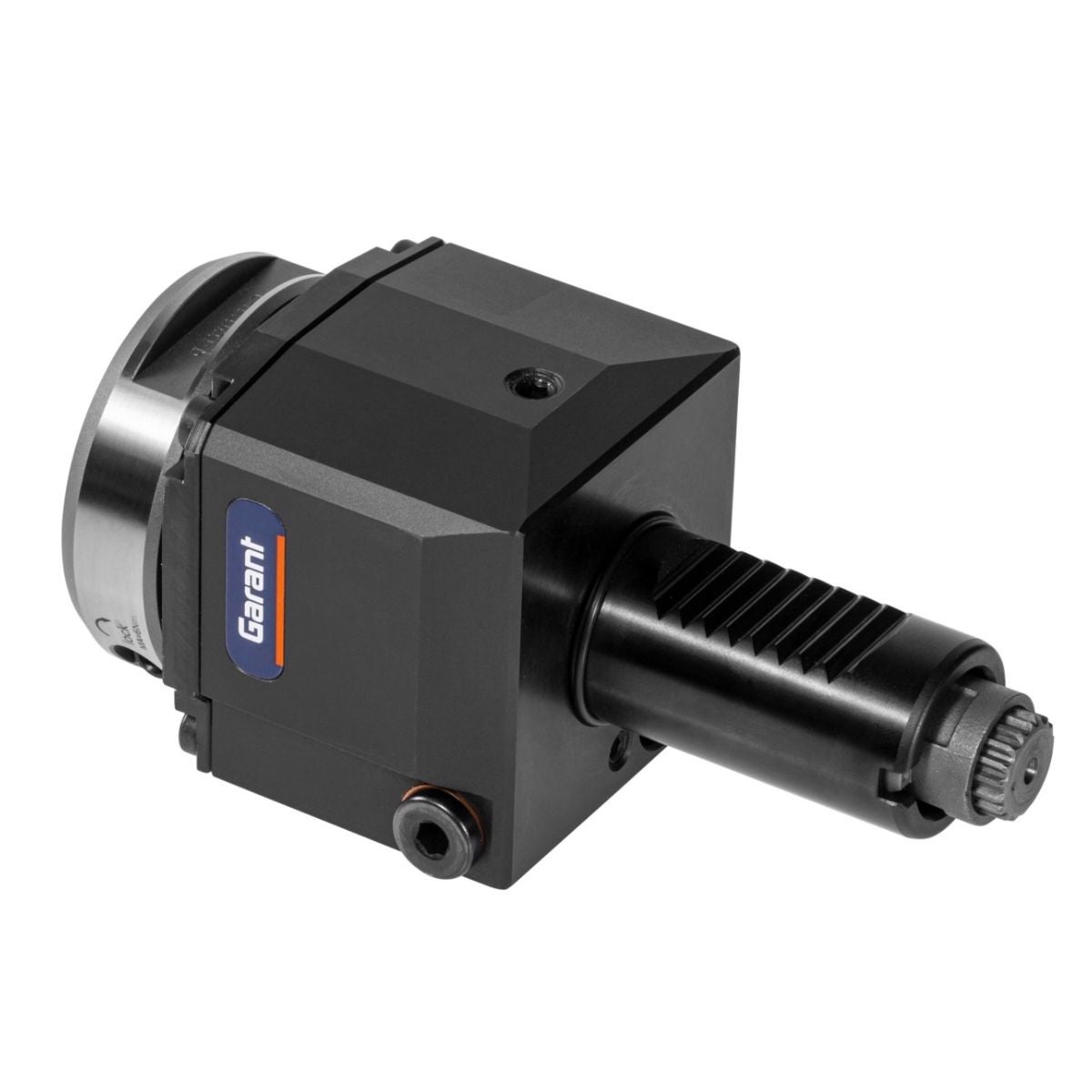

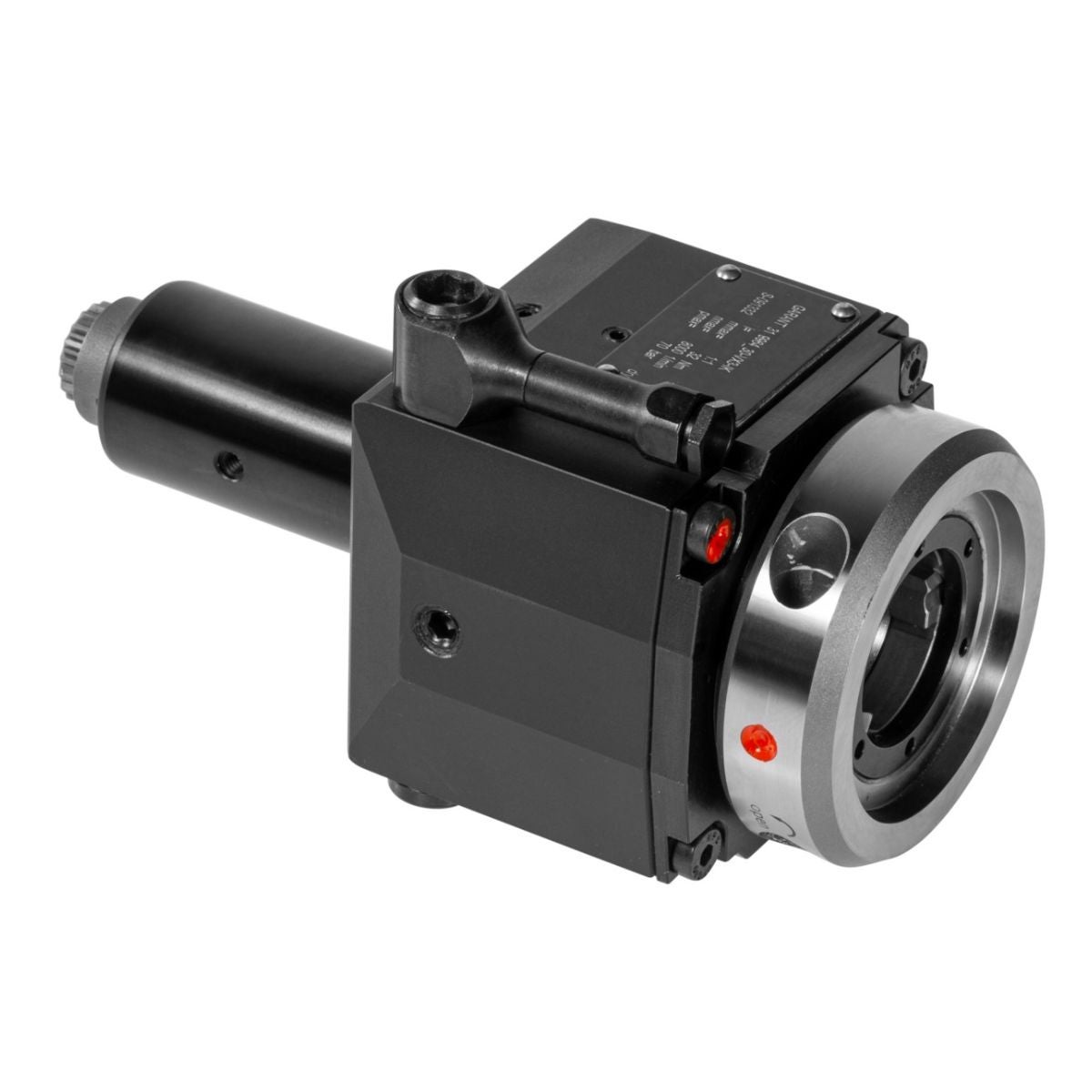

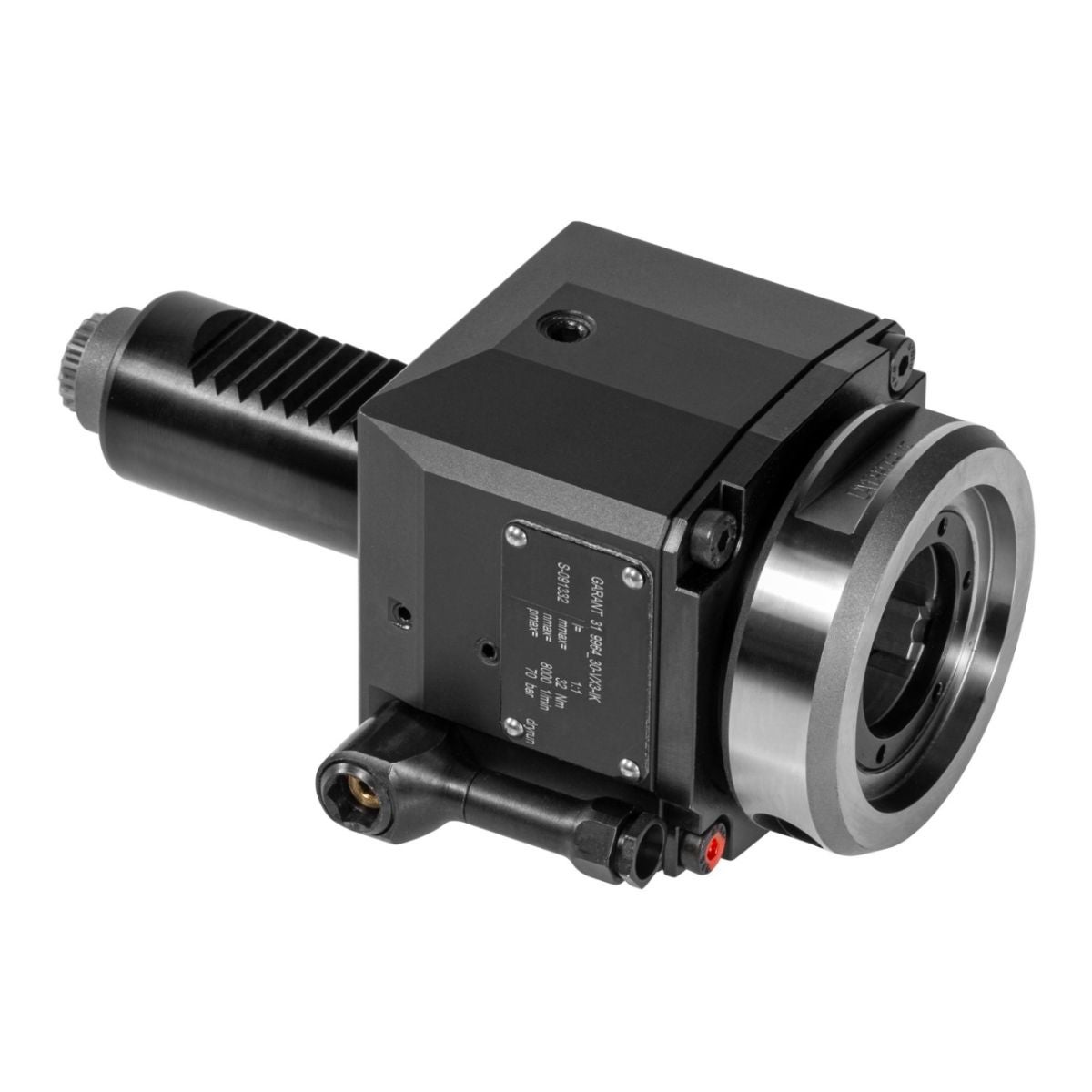

Malli IK – keraamisella tiivistesarjalla, paine jopa 70 bar, täydellinen kuivakäyttömahdollisuus. Malli IM – sisäisellä kiristysmutterilla. Käytettäväksi sekä levy- että tähtitornissa. Välityssuhde 1:1. Sisäisellä jäähdytyksellä (sisäinen) enintään 70 bar.

Etu

• Paino- ja geometriaoptimoitu rakenne.
• Prosessivarmuus korkealaatuisten komponenttien ansiosta, pitkä käyttöikä.
• Suurten vääntömomenttien siirto.
• 100 % tarkastus – kaikille AGW:ille suoritetaan sisäänajoprogrammi.
• Sisäinen jäähdytys: erityisesti kehitetty ja patentoitu tiiviste.

Käyttötiedot
Mahdollisimman monta koneistusvaihetta yhdellä kiinnityksellä. Kun tornissa on tilanpuute (käytettävissä olevat kiinnityspaikat).

Toimitussisältö
AGW kiristysholkille: sis. kiristysmutterin ja hakavaimen. AGW VARIA VX: sis. istukka-avain.

Erikoistarvikkeet
Sopivat Varia VX -sovitteet nro 319802–319888, ER-pikavaihtoadapterit nro 319761–319781, ER-kiristysholkit nro 308941–309878, ER-istukka-avaimet nro 309680–309745. Momenttiavain nro 211750: koko 5,7.

Huomautus

• Muut käyttötavat (esim. DIN 5482), välityssuhteet, mitat, BMT jne. pyynnöstä: www.hoffmann.ews-tools.com
• IK-työkaluja (sisäinen jäähdytys) voidaan käyttää kuivana, jäähdytysnesteen suodatus < 50 µm.
• Suositus: käytä VARIA VX -mallia momenttityökalulla (enintään 6 Nm).
• Raskaisiin jyrsintätöihin suosittelemme pyynnöstä kartiorullalaakerillista versiota.
