Pyörivä työkalu aksiaalinen ER32

!

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki
Garant
Tuotenumero
319965
Varastotilanne
Varastossa

Ladattavat tiedostot

Tuotekatalogi Kääntöteräluettelo
Tekniset tiedot

Tuotekuvaus

Sopii
DMG Gildemeister CTX. Osittain myös EMCO, Hardinge, Monfort, Scherer jne. koneisiin, joissa on DIN 5480 tai BMT-torni DIN 1809 -standardin mukaisella vetokytkennällä.

Rakenne
Käytettäväksi kaikissa CNC-sorveissa DMG Gildemeister CTX, joissa on Sauter-torni ja vetokytkentä DIN 5480, tai koneissa, joissa on BMT-torni ja vetokytkentä DIN 1809. Työkalujen kiinnitys AGW:hen ER-kiristysholkin avulla, ulko- tai sisäpuolisella mutterilla, tai EWS:n lisenssin alaisella VARIA VX -pikavaihtojärjestelmällä. Ulkoinen jäähdytys ulkopuolelta nykyaikaisen jäähdytysnesteen hallinnan kautta, sisäinen jäähdytys työkalun läpi keskeltä karan kautta.
Versio IK – keraamisella tiivistesarjalla, paine enintään 70 bar, täydellinen kuivakäyntikyky. Versio IM – sisäisellä kiristysmutterilla. Käyttö sekä levy- että tähtitornissa. Välityssuhde 1:1. Sisäisellä jäähdytyksellä (sisäinen) enintään 70 bar.

Etu

  • Painon ja geometrian suhteen optimoitu rakenne.
  • Prosessivarmuus korkealaatuisten komponenttien ja kestävyyden ansiosta.
  • Suurten vääntömomenttien siirto.
  • 100 % valvonta – jokainen AGW ajetaan sisäänajoprogrammilla.
  • Sisäinen jäähdytys: erikoiskehitetty ja patentoitu tiiviste.

Käyttötiedot
Mahdollisimman monta työstövaihetta yhdellä kiinnityksellä. Kun tornissa on tilanpuutetta (käytettävissä olevat kiinnityspaikat).

Toimitussisältö
AGW kiristysholkkia varten: sis. kiristysmutterin ja haka-avaimen. AGW VARIA VX: sis. kiristysavaimen.

Huomautus

  • Muut vetotyypit (esim. DIN 5482), välityssuhteet, mitat, BMT jne. pyynnöstä: www.hoffmann.ews-tools.com
  • IK-työkalu (sisäinen jäähdytys), kuivakäyttö mahdollista, jäähdytysnesteen suodatus < 50 µm.
  • Suositus: käytä VARIA VX -versiota momenttityökalulla (maks. 6 Nm).
  • Raskaisiin jyrsintätöihin suosittelemme pyynnöstä kartiorullalaakeroitua versiota.
    • <Erikoislisävarusteet
    Sopivat Varia VX -insertit nro 319802–319888, ER-pikavaihtoadapterit nro 319761–319781, ER-kiristysholkit nro 308941–309878, ER-istukan avaimet nro 309680–309745. Momenttiavain nro 211750 koko 5,7. ER-istukan avain 319002 232AX.



    Sopii
    DMG Gildemeister CTX. Osittain myös EMCO, Hardinge, Monfort, Scherer jne., joissa DIN 5480- tai BMT-revolveri DIN 1809:n mukaan.

    Malli
    Käyttöön kaikissa CNC-sorveissa DMG Gildemeister CTX Sauter-revolverilla ja käyttöliitännällä DIN 5480 tai koneissa, joissa on BMT-revolveri käyttöliitännällä DIN 1809. Työkalujen kiinnitys AGW:ssä ER-kiristysholkilla, jossa ulko-/sisäpuolinen mutteri, tai VARIA VX -pikavaihtojärjestelmällä EWS:n lisenssillä. Ulkoinen ulkopuolinen jäähdytys modernin jäähdytysnesteen hallinnan kautta, sisäinen jäähdytys työkalun kautta keskeltä karan läpi.
    Versio IK – keraamisella tiivistesarjalla, paine jopa 70 bar, täysin kuiva-ajon kestävä. Versio IM – sisäisellä kiristysmutterilla. Käyttöön sekä kiekko- että tähtirevolverien kanssa. Välityssuhde 1:1. Versio sisäisellä (sisäpuolisella) jäähdytyksellä enintään 70 bar.

    Etu

    • Painon ja geometrian suhteen optimoitu rakenne.
    • Prosessivarmuus korkealaatuisten komponenttien ansiosta, pitkä käyttöikä.
    • Suurten vääntömomenttien siirto.
    • 100 % tarkastus – jokainen AGW ajetaan sisäänajo-ohjelmalla.
    • Sisäinen jäähdytys: erikoiskehitetty ja patentoitu tiiviste.

    Käyttötiedot
    Mahdollisimman monta työstövaihetta yhdellä kiinnityksellä. Kun revolverissa on tilanpuute (käytettävissä olevat kiinnityspaikat).

    Toimitussisältö
    AGW kiristysholkkia varten: sis. kiristysmutterin ja koukkuavaimen. AGW VARIA VX: sis. kiristysavaimen.

    Huomautus

    • Muut käyttötyypit (esim. DIN 5482), välitykset, mitat, BMT jne. pyynnöstä: www.hoffmann.ews-tools.com
    • IK-työkalut (sisäinen jäähdytys), kuiva-ajo mahdollista, jäähdytysnesteen suodatus < 50 µm.
    • Suositus: Käytä VARIA VX -versiota momenttityökalulla (maks. 6 Nm).
    • Raskaisiin jyrsintätöihin suosittelemme pyynnöstä versiota kartiorullalaakerilla.

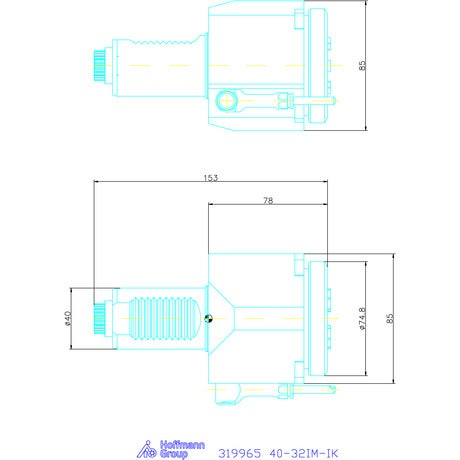

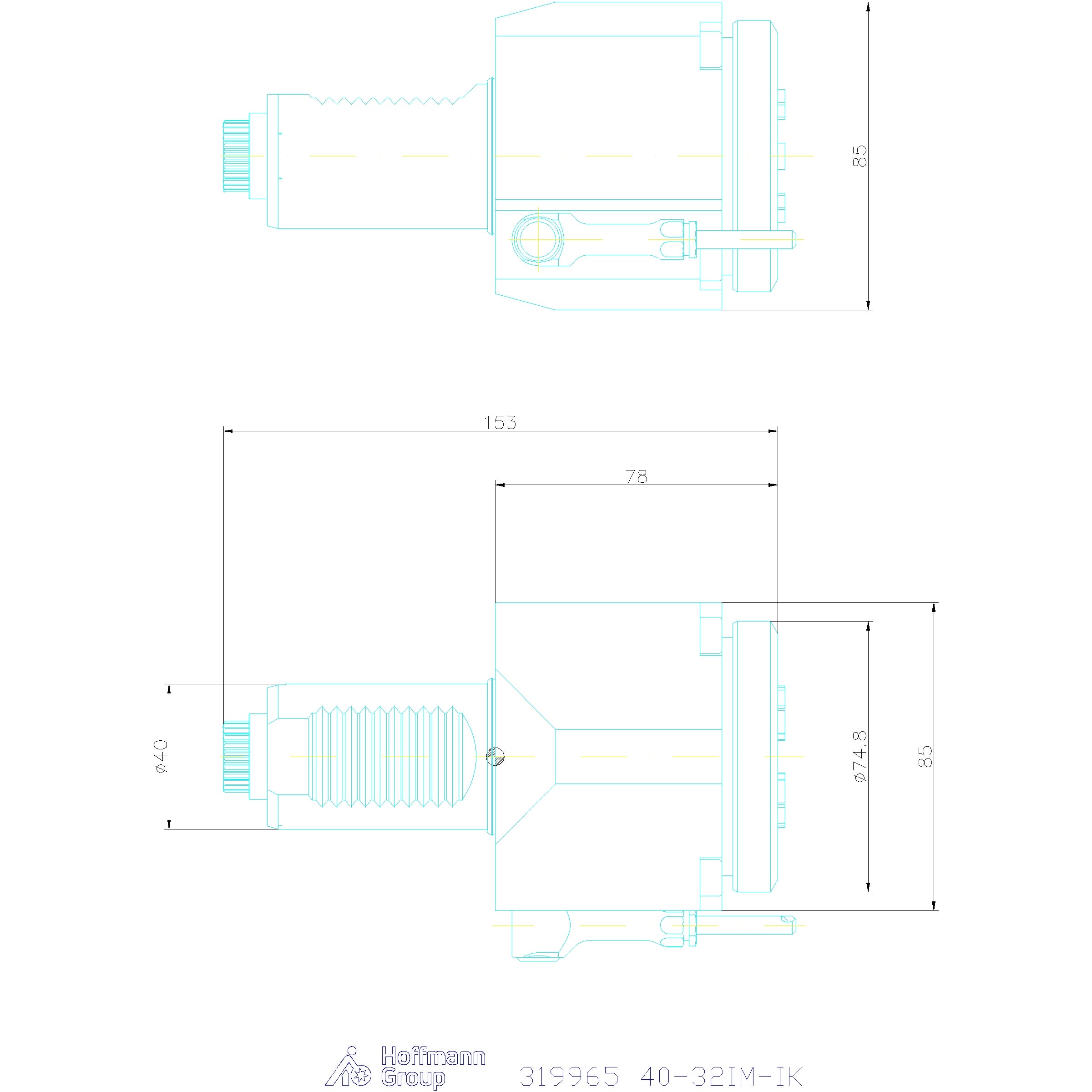

    Tekniset tiedot

    Työkalun kiinnitys ER32
    VDI-koko 40
    Kartio ER32
    Tuotetyyppi Pyörivä työkalu

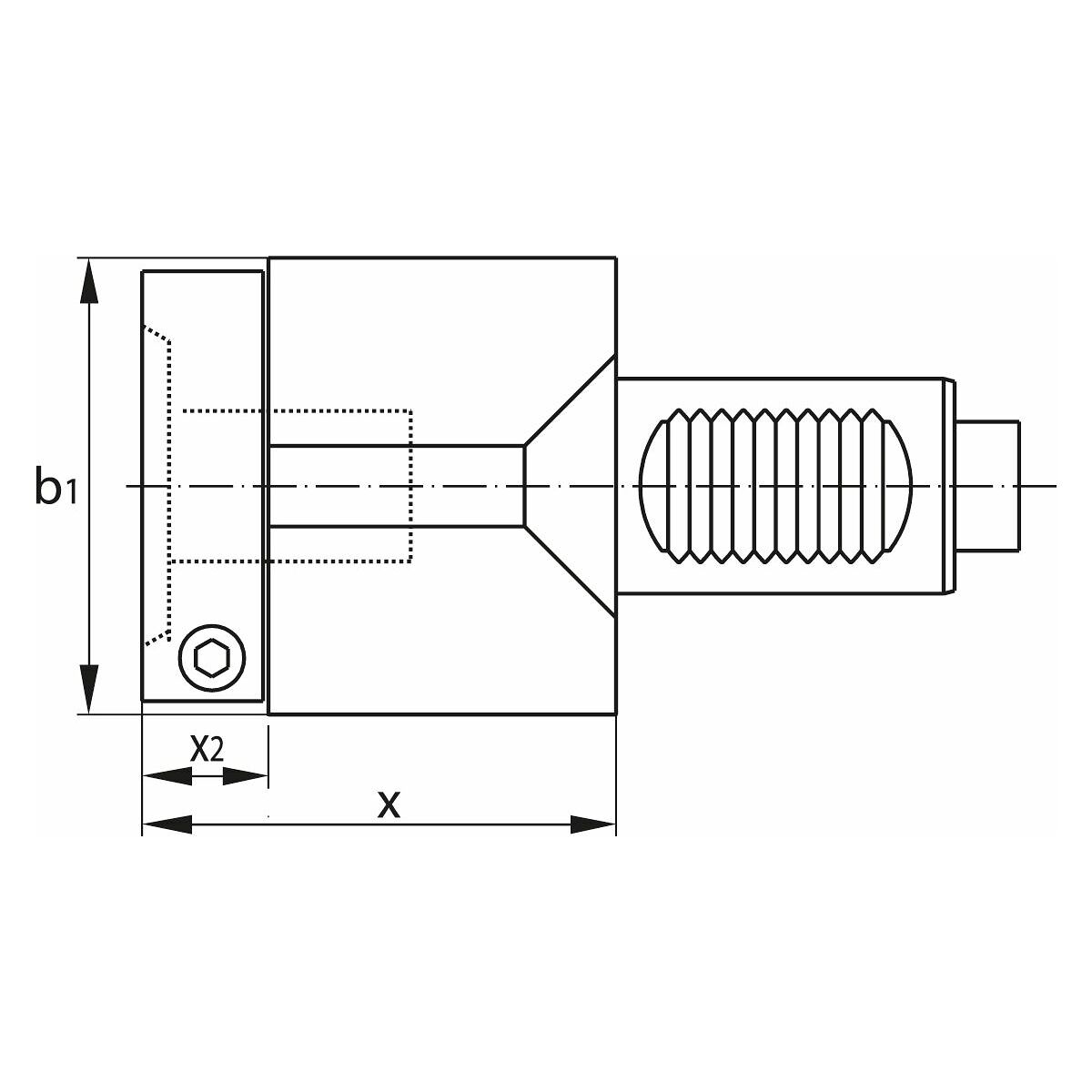

    x 79,1 mm
    X2 16,2 mm
    Suurin paine 70 bar
    B1 85 mm
    Jäähdytys Sisäinen
    Työkalun kiinnitys ER32

    Tuotetiedot

    Tuotenumero 319965
    EAN 4067263263012
