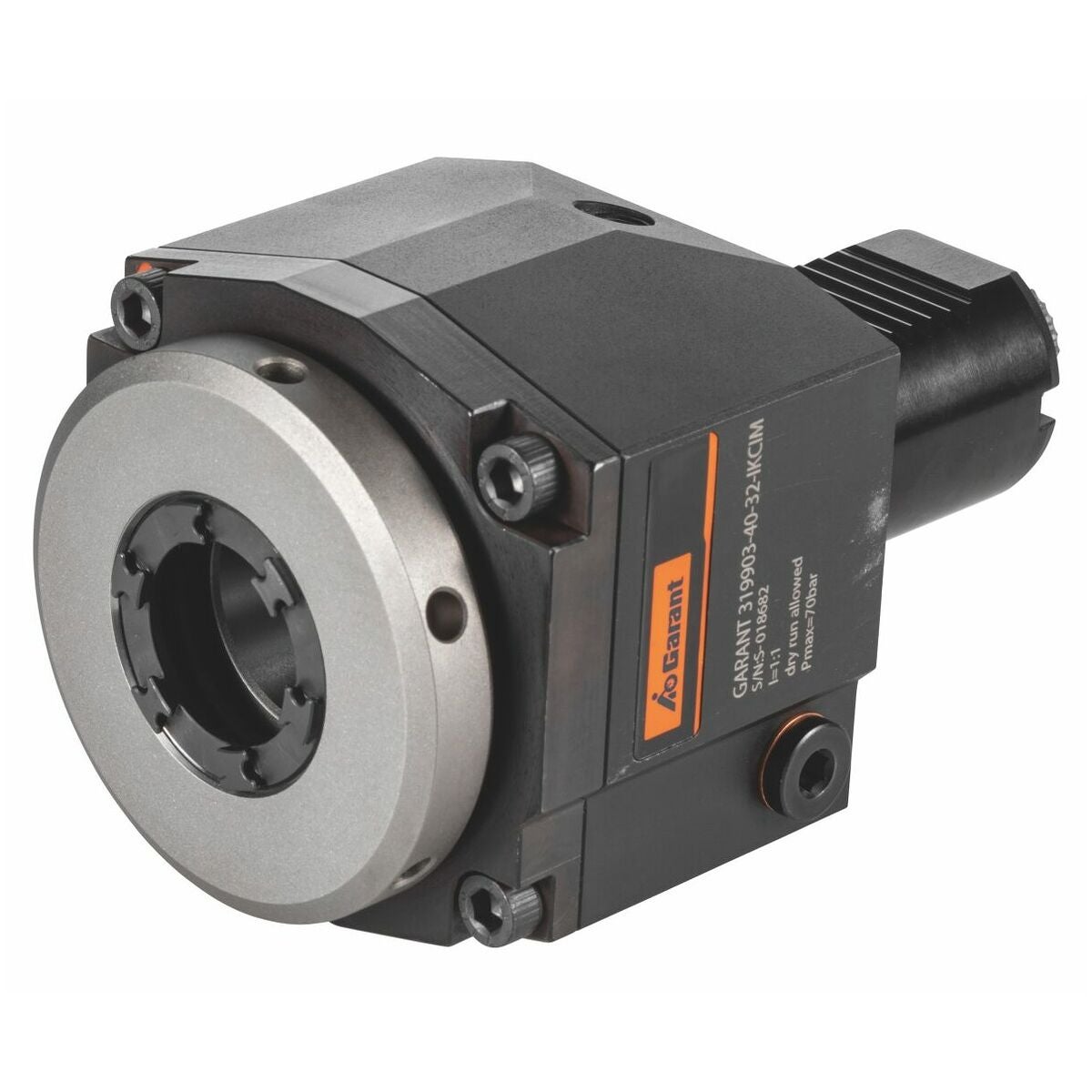

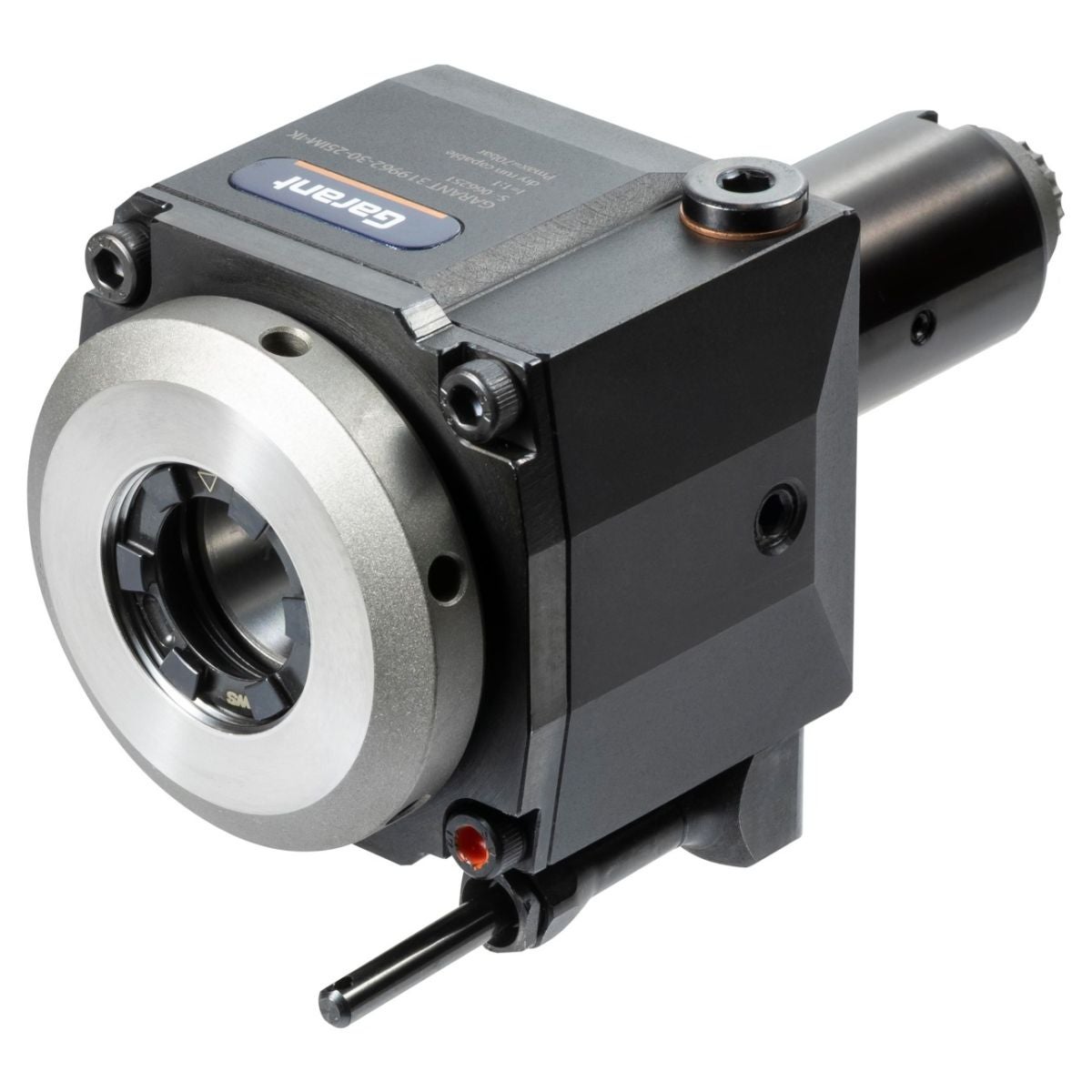

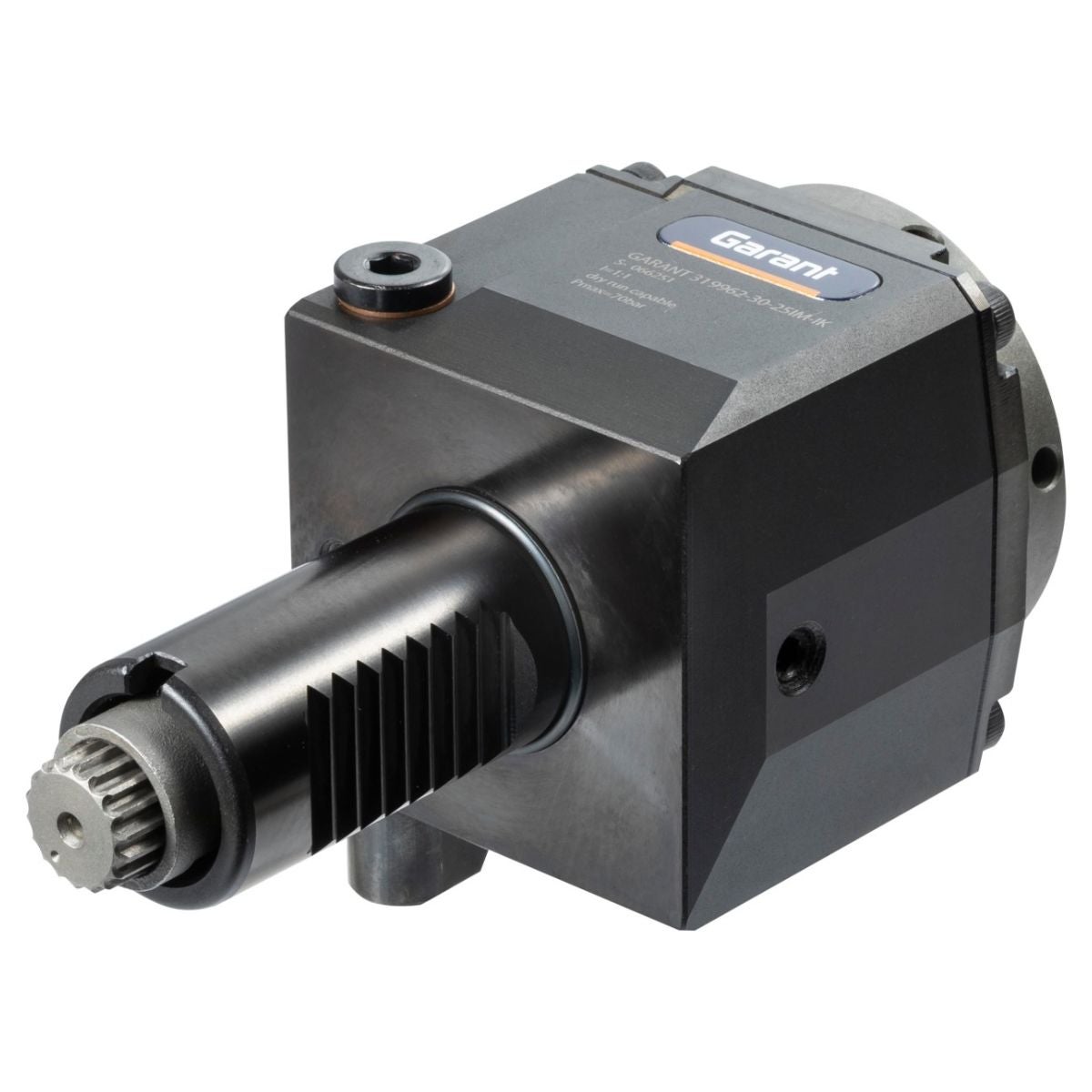

Pyörivä työkalu, aksiaalinen ER25

Tuotekuvaus

Sopii
DMG Gildemeister CTX. Osittain EMCO, Hardinge, Monfort, Scherer jne. DIN 5480:lla tai BMT-revolverilla DIN 1809:n mukaan.

Rakenne

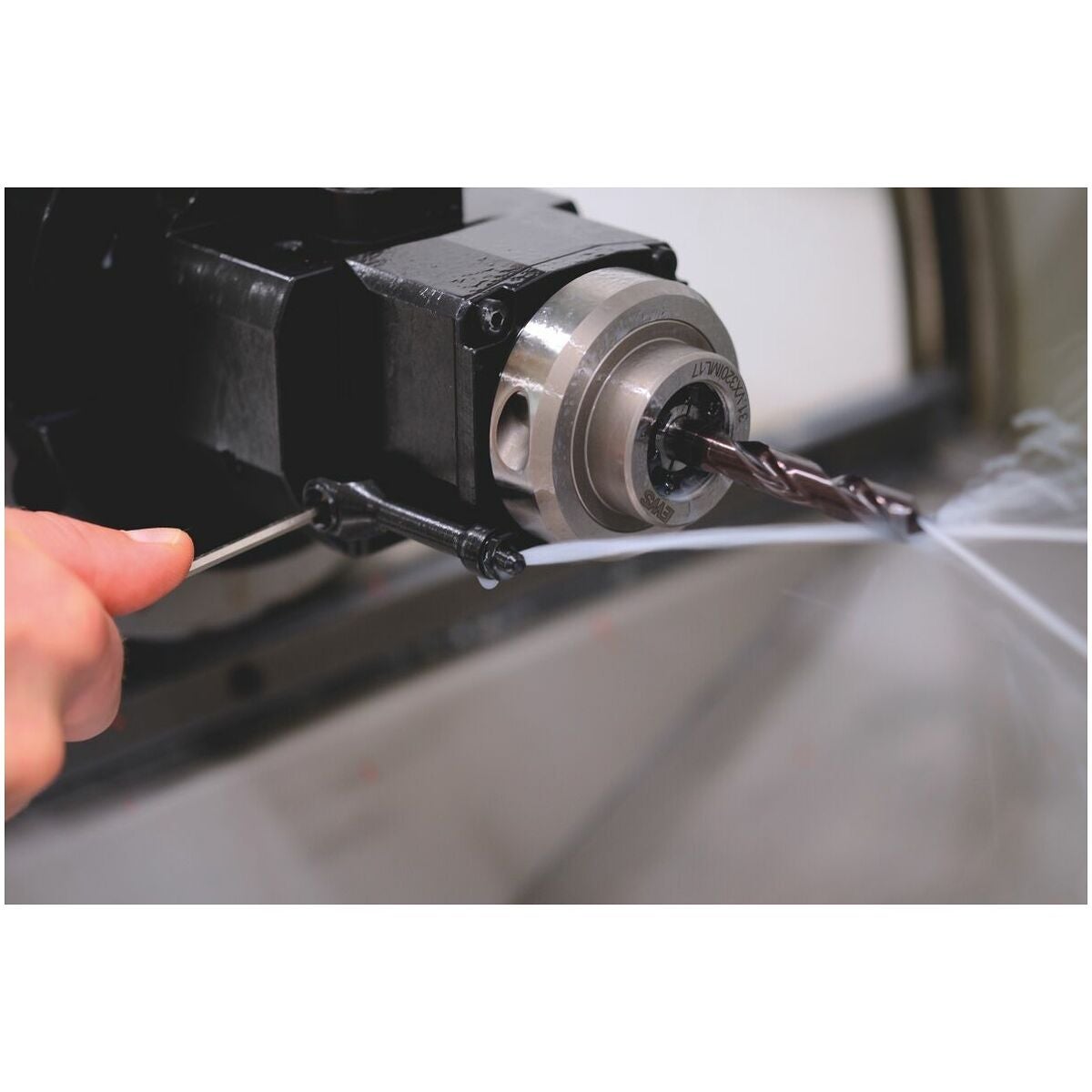

Käyttöön kaikissa CNC-sorveissa DMG Gildemeister CTX, joissa on Sauter-revolveri ja käyttökytkentä DIN 5480, tai koneissa, joissa on BMT-revolveri ja käyttökytkentä DIN 1809. Työkalujen kiinnitys AGW:hen ER-kiristysholkin avulla, ulkopuolisella/sisäpuolisella kiristysmutterilla tai EWS:n lisenssin alaisella VARIA VX -pikavaihtojärjestelmällä. Ulkoinen ulkopuolinen jäähdytys nykyaikaisen jäähdytysnesteen hallinnan kautta, sisäinen jäähdytys työkalun kautta keskitetysti karan läpi.
Malli IK – keraamisella tiivistesarjalla, paine enintään 70 bar, täysin kuivakäyntikelpoinen. Malli IM – sisäisellä kiristysmutterilla. Käyttöön sekä kiekko- että tähtirevolverissa. Välityssuhde 1:1. Sisäisellä jäähdytyksellä (sisäinen) enintään 70 bar.

Etu

• Rakenteeltaan painon ja geometrian suhteen optimoitu.
• Prosessivarmuus korkealaatuisten komponenttien ansiosta, pitkä käyttöikä.
• Suurten vääntömomenttien siirto.
• 100 % tarkastus – jokaiselle AGW:lle ajetaan syöttöohjelma.

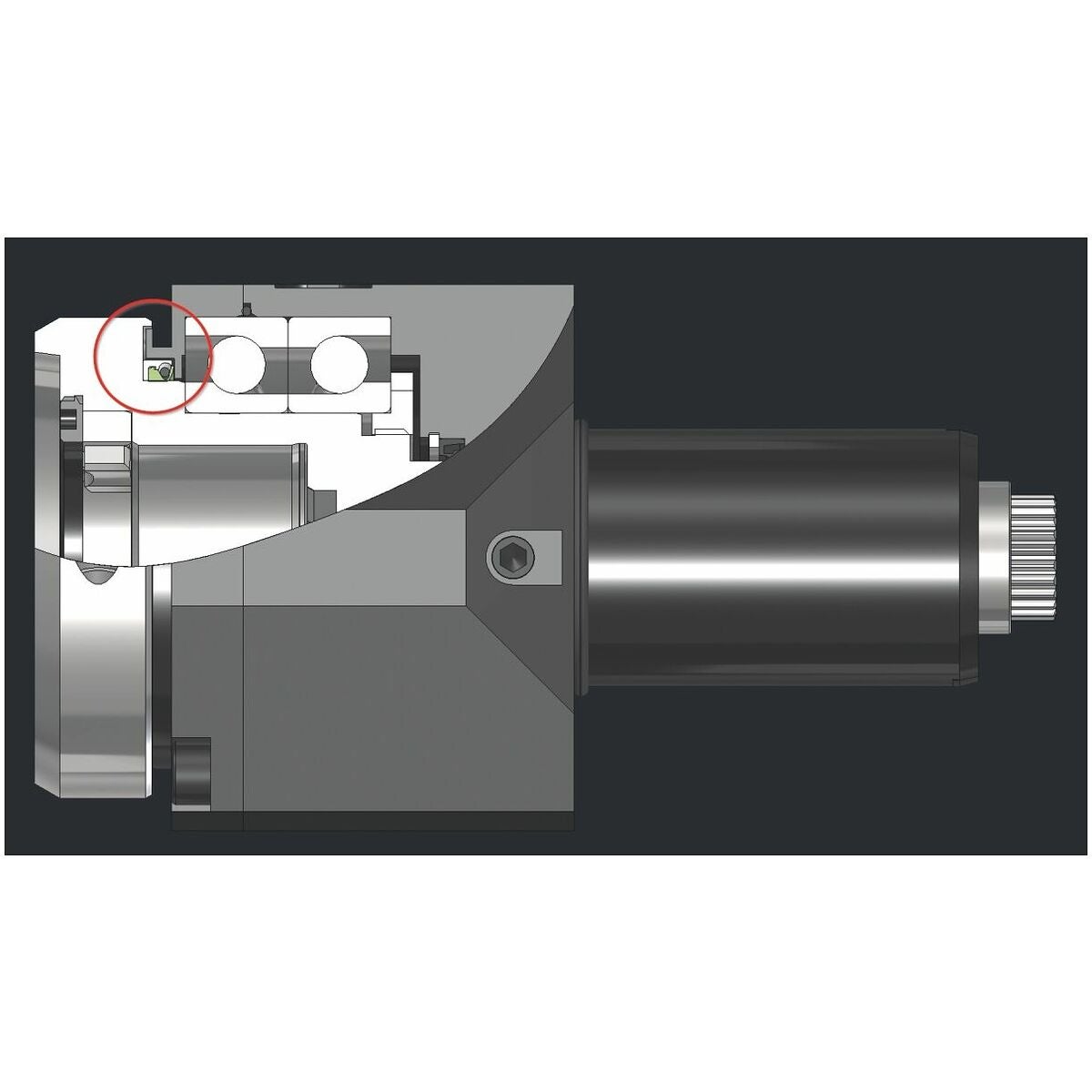

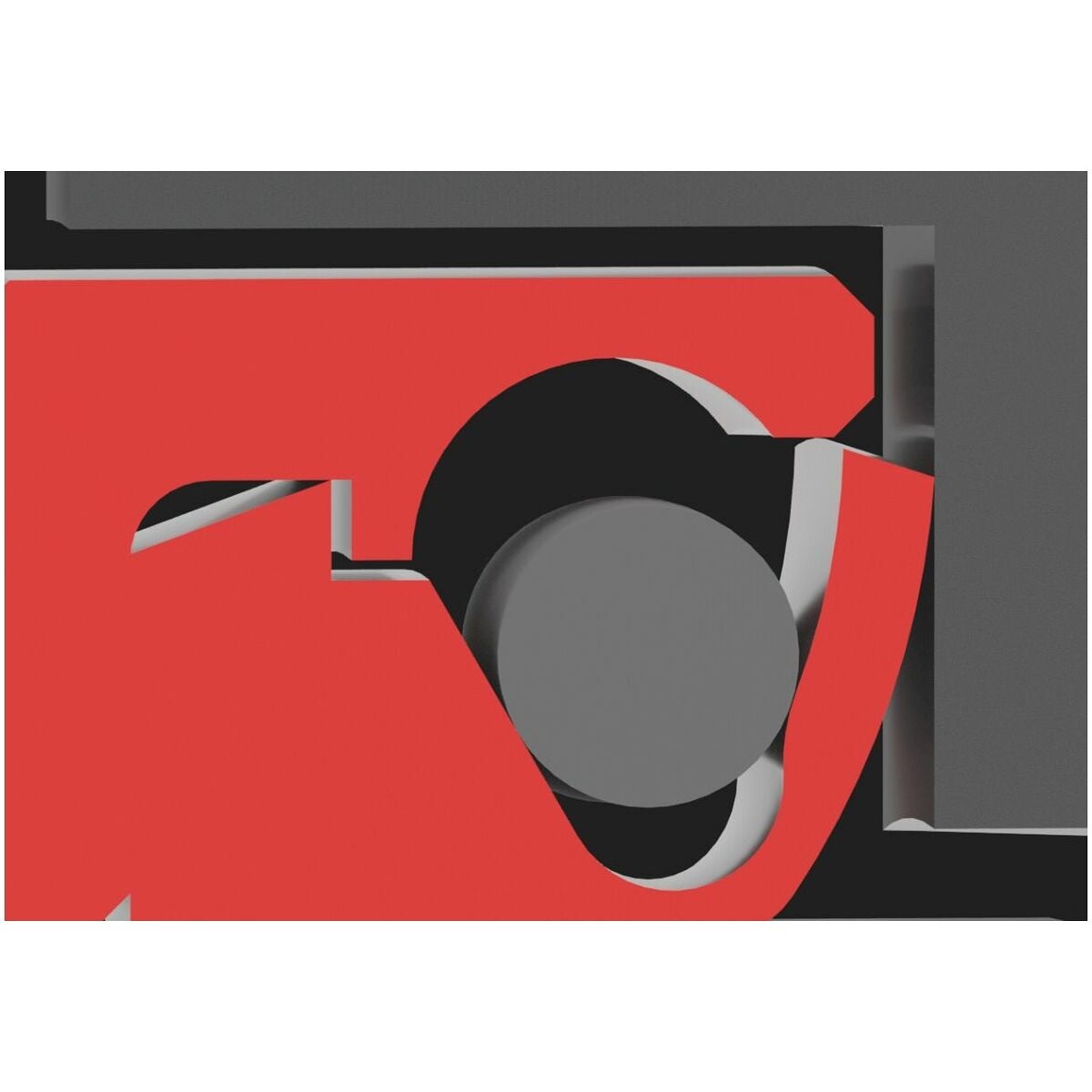

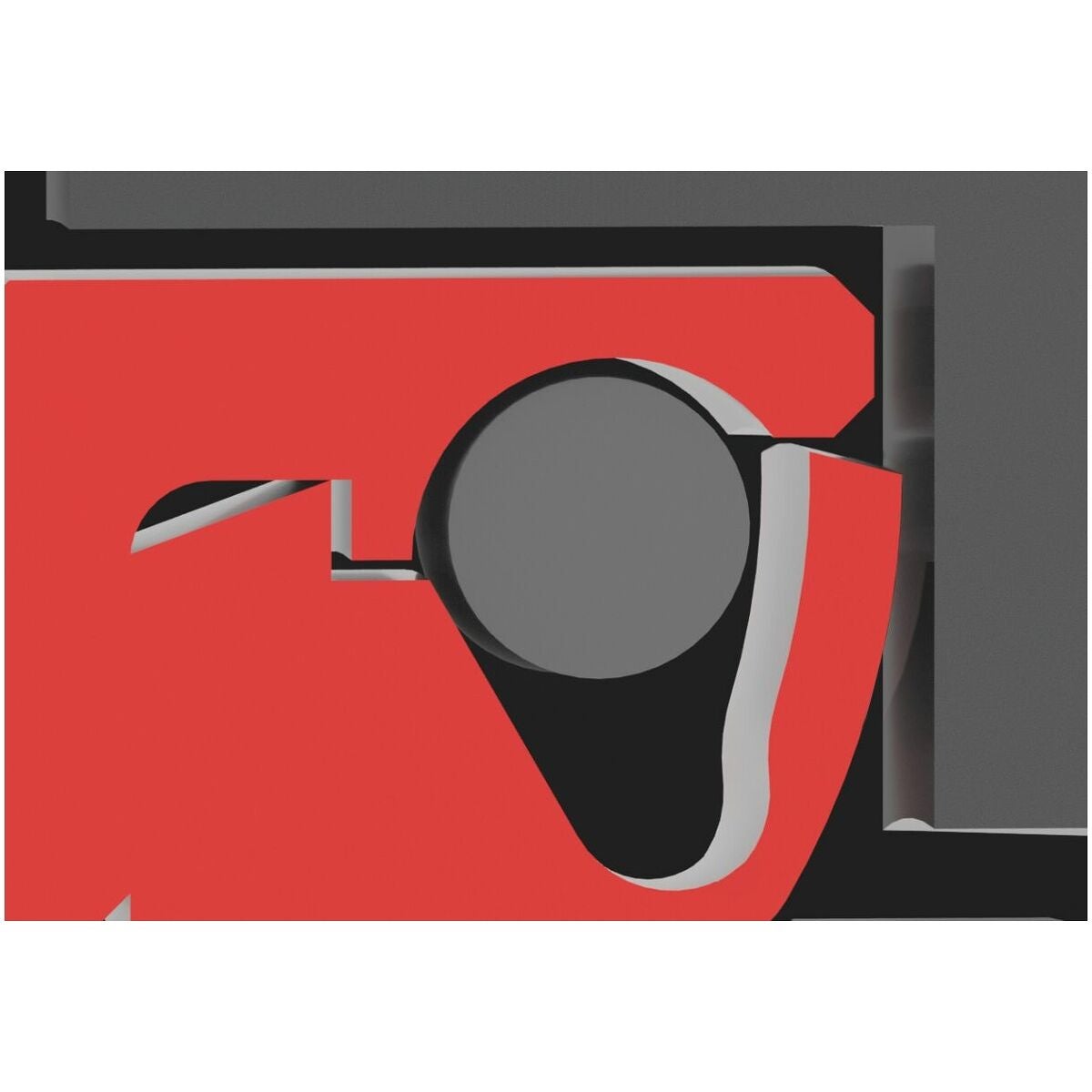

• Sisäinen jäähdytys: erikoiskehitetty ja patentoitu tiiviste.

Käyttötiedot
Mahdollisimman monta työstövaihetta yhdellä kiinnityksellä. Kun revolverissa on tilanpuute (käytettävissä olevat kiinnityspaikat).

Toimitussisältö
AGW kiristysholkille: sis. kiristysmutterin ja hakka-avaimen. AGW VARIA VX: sis. kiristysavaimen.

Huomautus

• Muut käyttötyypit (esim. DIN 5482), välitykset, mitat, BMT jne. pyynnöstä: www.hoffmann.ews-tools.com
• IK-työkalut (sisäinen jäähdytys), kuivakäyttö mahdollista, jäähdytysnesteen suodatus < 50 µm.
• Suositus: käytä VARIA VX -mallia momenttityökalulla (maks. 6 Nm).
• Raskaisiin jyrsintätöihin suosittelemme pyynnöstä versiota kartiorullalaakerilla.
<Erikoisvarusteet
Sopivat Varia VX -insertit nro 319802–319888, ER-pikavaihtoadapterit nro 319761–319781, ER-kiristysholkit nro 308941–309878, ER-istukka-avaimet nro 309680–309745. Momenttiavain nro 211750 koko 5,7. ER-istukka-avain 319002 225AX.




Sopii
DMG Gildemeister CTX. Osittain EMCO, Hardinge, Monfort, Scherer jne. DIN 5480- tai BMT-revolverilla DIN 1809:n mukaan.

Malli
Käyttö kaikkiin CNC-sorveihin DMG Gildemeister CTX, joissa on Sauter-revolveri ja vetokytkentä DIN 5480, tai koneisiin, joissa on BMT-revolveri ja vetokytkentä DIN 1809. Työkalujen kiinnitys AGW:ssä ER-holkin avulla ulkoisella/sisäisellä mutterilla tai EWS:n lisenssin alaisella VARIA VX -pikavaihtojärjestelmällä. Ulkoinen jäähdytys modernin jäähdytysnestejärjestelmän kautta, sisäinen jäähdytys työkalun kautta keskitetysti karan läpi.
Malli IK – keraamisella tiivistesarjalla, paine jopa 70 bar, täysi kuivakäyntikyky. Malli IM – sisäisellä kiinnitysmutterilla. Käyttö sekä levy- että tähtirevolvereissa. Välityssuhde 1:1. Malli sisäisellä jäähdytyksellä enintään 70 bar.

Etu

• Painon ja geometrian mukaan optimoitu rakenne.
• Prosessivarmuus korkealaatuisten komponenttien ansiosta, pitkä käyttöikä.
• Suurten vääntömomenttien siirto.
• 100 % tarkastus – jokainen AGW ajetaan sisäänajo-ohjelmalla.
• Sisäinen jäähdytys: erikseen kehitetty ja patentoitu tiiviste.

Käyttötiedot
Mahdollisimman monta työvaihetta yhdellä kiinnityksellä. Kun revolverissa on tilanpuute (käytettävissä olevat paikat).

Toimitussisältö
AGW holkkikiinnitykselle: sisältää kiinnitysmutterin ja hakavaimen. AGW VARIA VX: sisältää kiristysavaimen.

Huomautus

• Muut vetotyypit (esim. DIN 5482), välitykset, mitat, BMT jne. pyynnöstä: www.hoffmann.ews-tools.com
• IK-työkalut (sisäinen jäähdytys), kuivakäyttö mahdollinen, jäähdytysnesteen suodatus < 50 µm.
• Suositus: käytä VARIA VX -mallia momenttityökalulla (maks. 6 Nm).
• Raskaisiin jyrsintätöihin suosittelemme pyynnöstä kartiorullalaakerilla varustettua versiota.

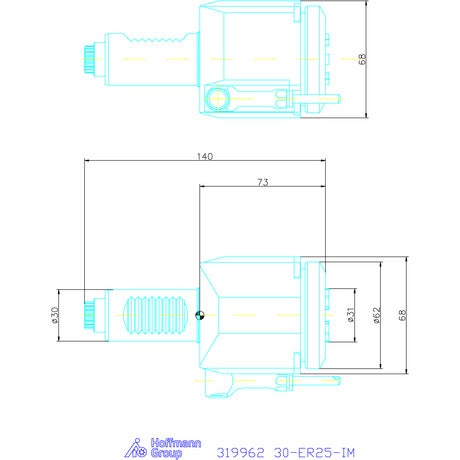

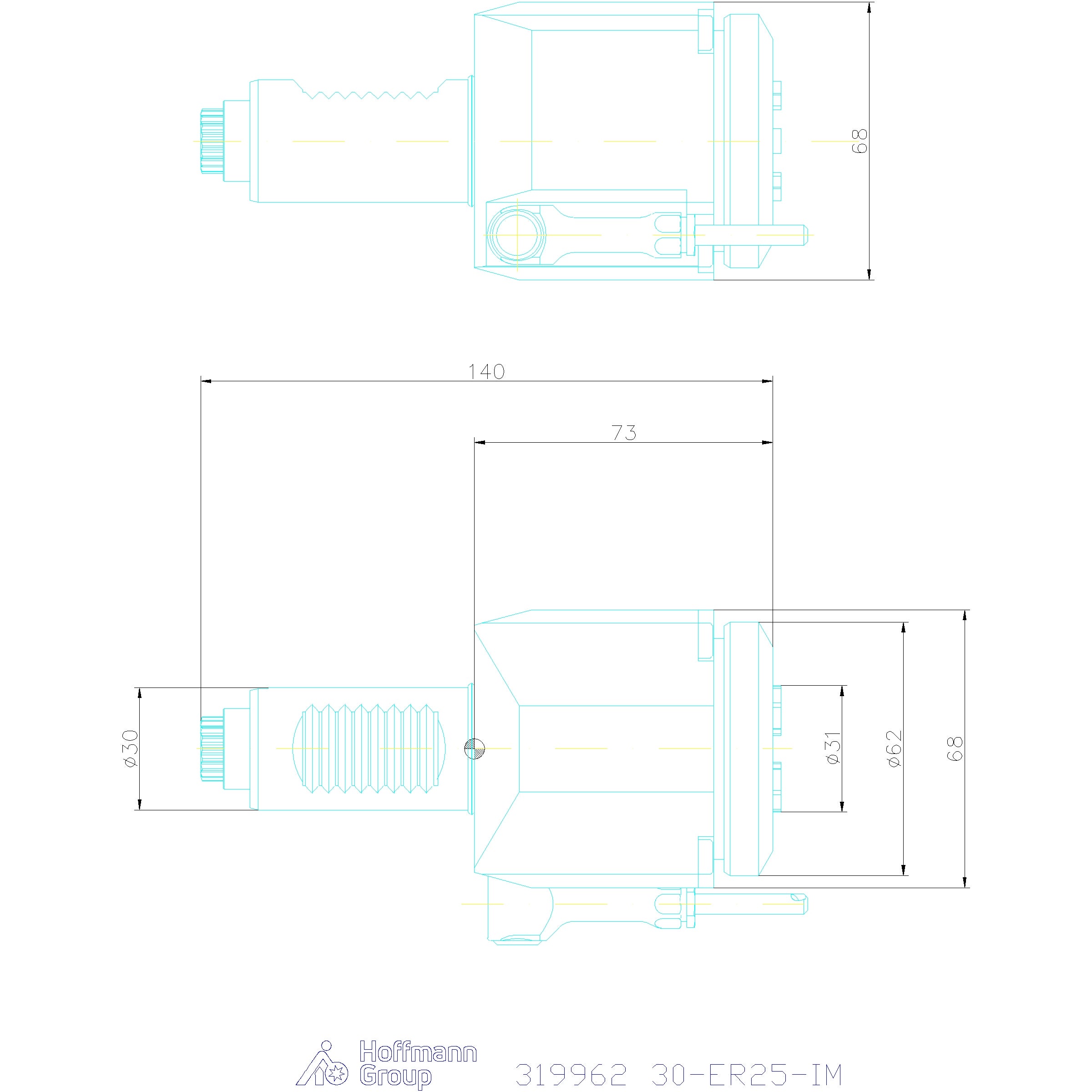

Tekniset tiedot

Työkalun kiinnitys	ER25
VDI-koko	30
Kartio	ER25
Tuotetyyppi	Pyörivä työkalu

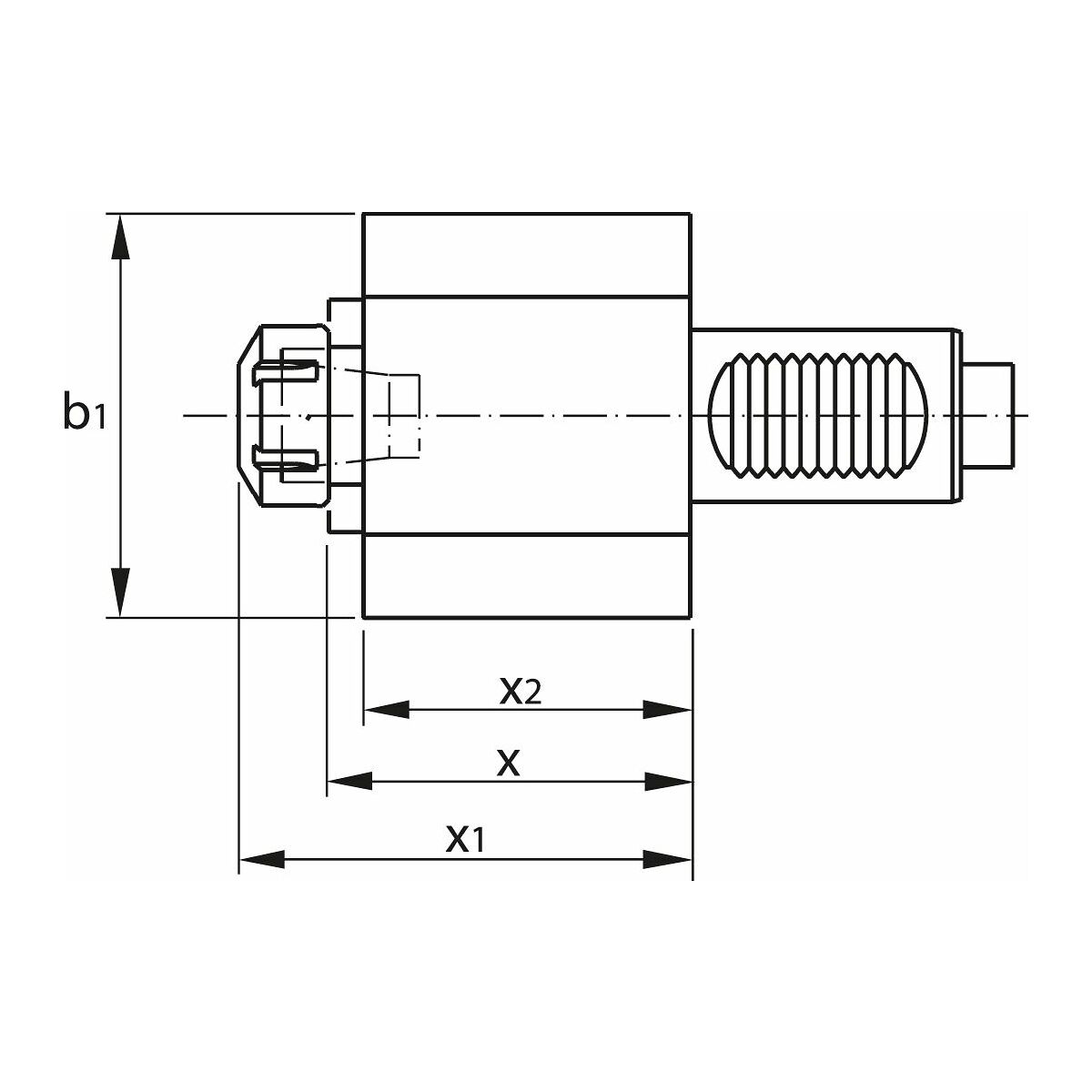

x	74,9 mm
X2	16,4 mm
Suurin paine	70 bar
B1	68 mm
Jäähdytys	ulkoinen
Työkalun kiinnitys	ER25

Tuotetiedot

Tuotenumero	319962
EAN	4067263239833
