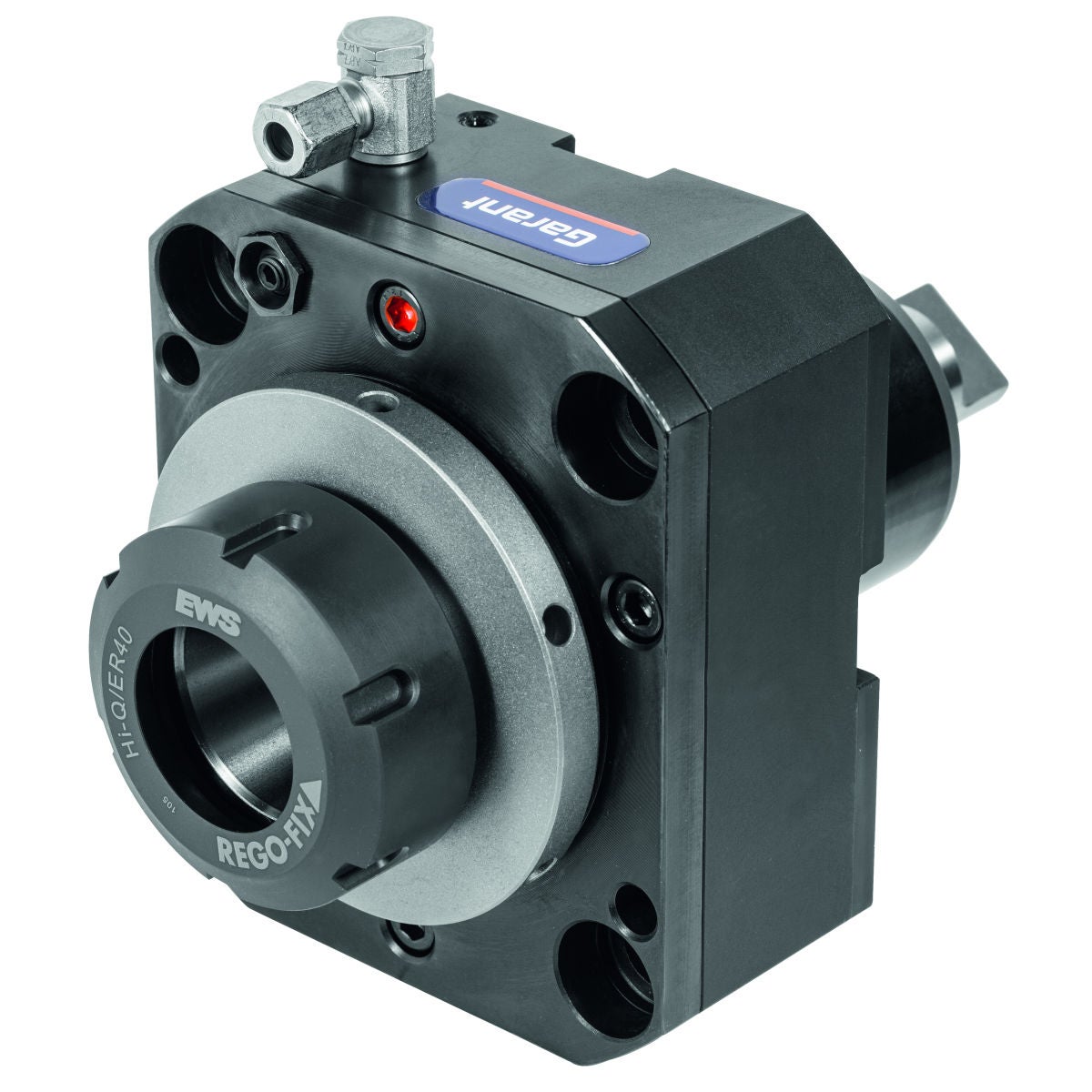

Aksiaalinen pyörivä työkalu

Tuotekuvaus

Sopii
DMG Gildemeister CTX. Osittain Emco, Hardinge, Monforts, Scherer jne. DIN 5480 - tai BMT-tornilla DIN 1809:n mukaan.

Rakenne
Käytettäväksi kaikissa CNC-sorveissa DMG Gildemeister CTX Sauter-tornilla ja käyttöliitännällä DIN 5480 tai koneissa, joissa on BMT-torni ja käyttöliitäntä DIN 1809. Työkalujen kiinnitys AGW:ssä ER-kiristysholkilla ulko-/sisäpuolisella mutterilla tai EWS:n lisenssillä valmistetulla VARIA VX -p pikavaihtojärjestelmällä. Ulkoinen ulkopuolinen jäähdytys nykyaikaisella jäähdytysnesteen hallinnalla, sisäinen jäähdytys työkalun kautta keskitetysti karan läpi.
IK-versio – keraamisella tiivistesarjalla, paine jopa 70 bar, täydellinen kuivakäynti mahdollinen.
IM-versio – sisäisellä kiristysmutterilla.

Etu

• Painon ja geometrian mukaan optimoitu rakenne.
• Prosessivarmuus korkealaatuisten komponenttien ja pitkän käyttöiän ansiosta.
• Suurten vääntömomenttien siirto.
• 100 % tarkastus – jokaiselle AGW:lle ajetaan sisäänajoprogrammi.
• Sisäinen jäähdytys: erikseen kehitetty ja patentoitu tiiviste.

Käyttötiedot
Mahdollisimman monta työstövaihetta yhdellä kiinnityksellä. Tilanahtaudessa (käytettävissä olevat kiinnityspaikat) revolverissa.

Toimitussisältö
AGW kiristysholkille: sis. kiristysmutteri ja koukkuavain. AGW VARIA VX: sis. kiristysavain.

Lisävarusteet
Sopivat Varia VX -insertit nro 319802–319888, ER-p pikavaihtoadapterit nro 319761–319781, ER-kiristysholkit nro 308941–309878, ER-istukka-avaimet nro 309680–309745. Momenttiavain nro 211750, koko 5,7.

Huomautus

• Muut käyttötyypit (esim. DIN 5482), välitykset, mitat, BMT jne. pyynnöstä: www.hoffmann.ews-tools.com
• IK-työkalut (sisäinen jäähdytys), kuivakäynti mahdollinen, jäähdytysnesteen suodatus < 50 µm.
• Suositus: käytä VARIA VX -mallia momenttityökalulla (maks. 6 Nm).
• Raskaisiin jyrsintätöihin suosittelemme pyynnöstä versiota kartiorullalaakerilla.

Huomaa, että sinun on itse tarkistettava pidikkeen yhteensopivuus koneesi kanssa ennen ostoa. Emme voi taata, että tuote sopii oikein.
