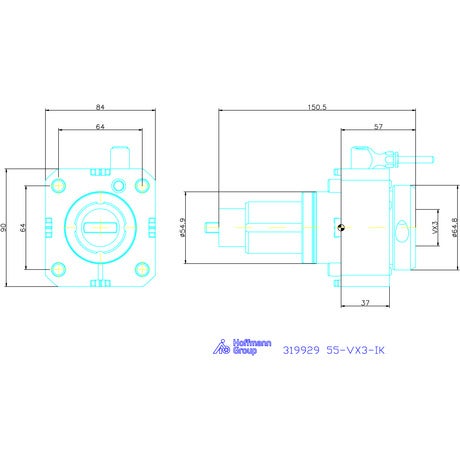

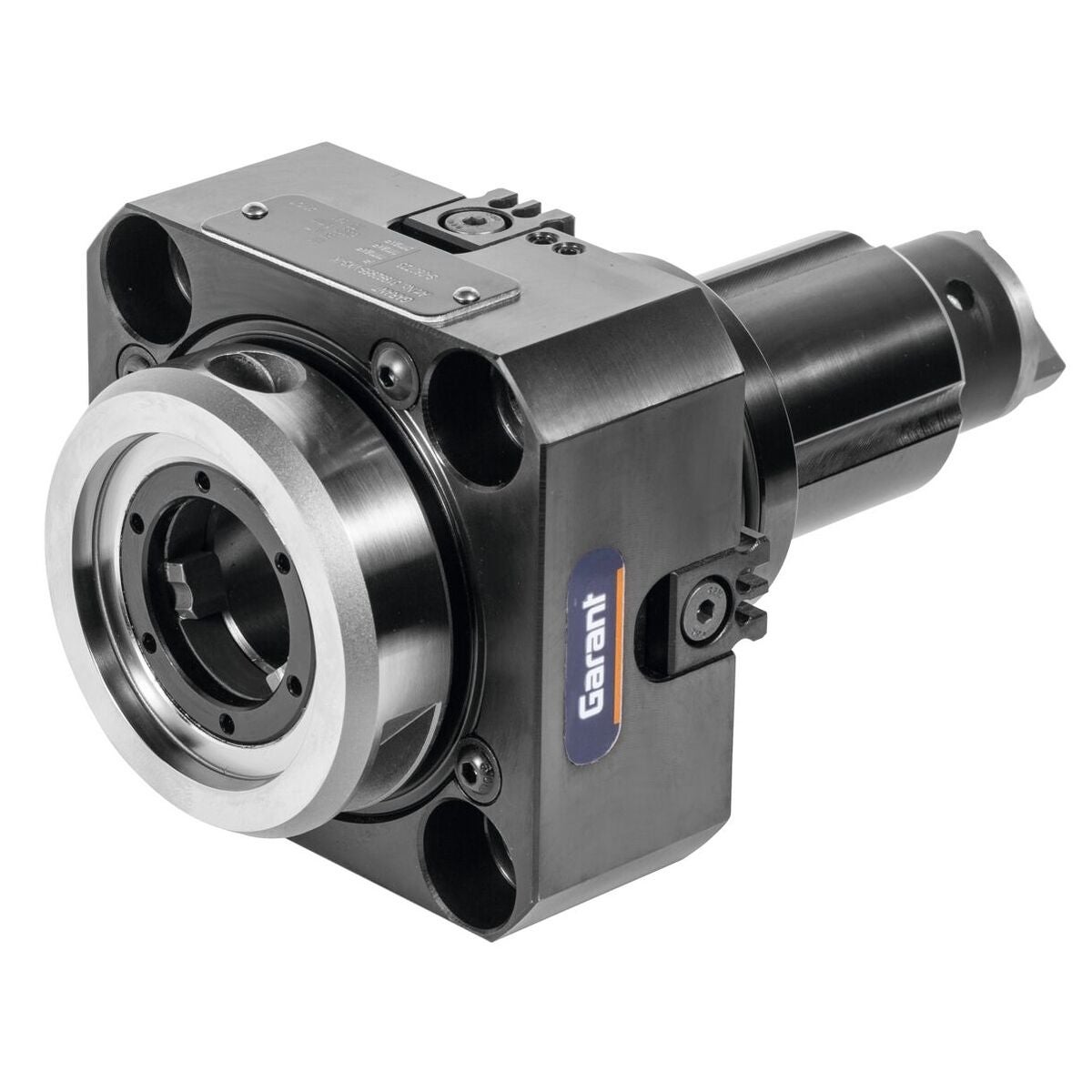

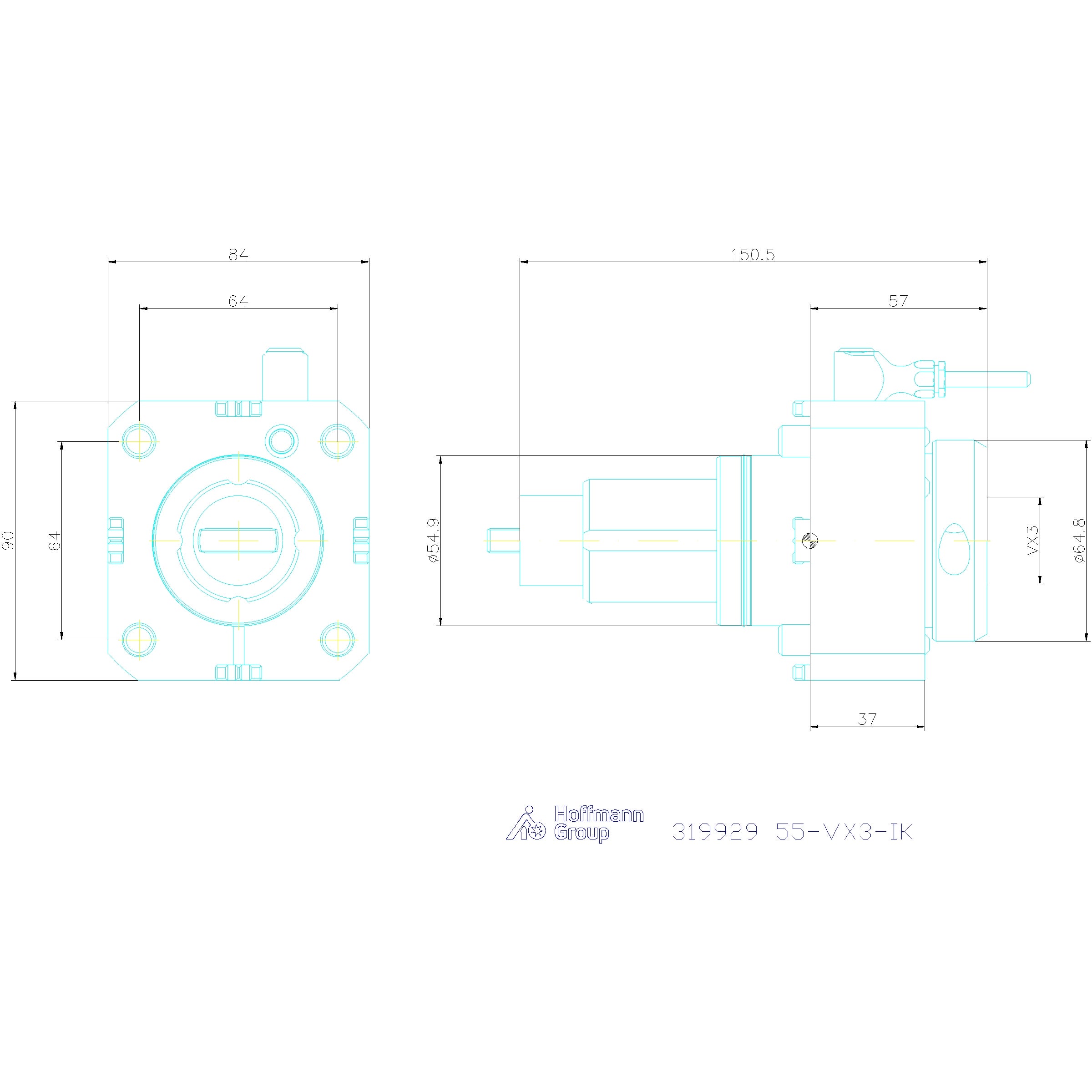

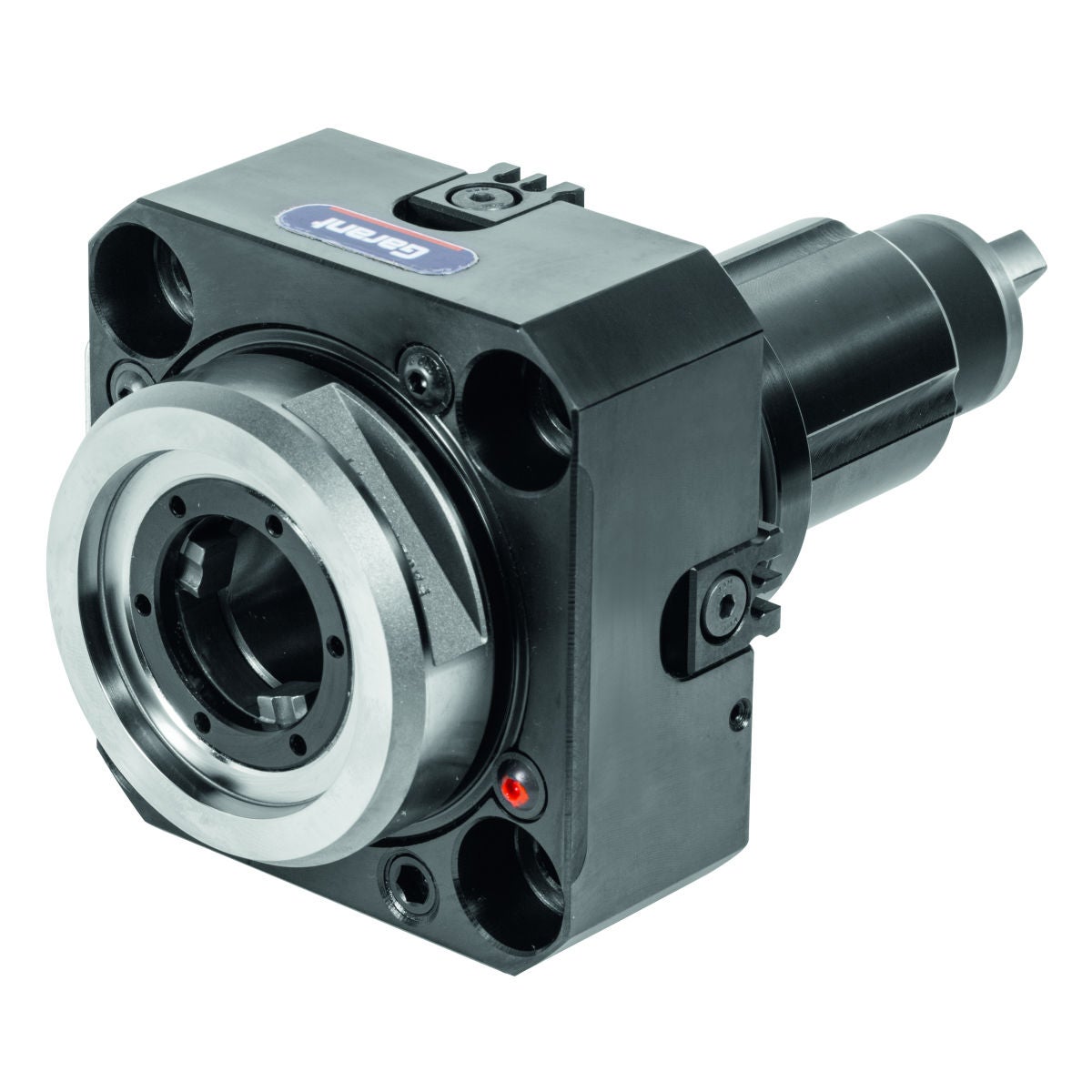

Akselisuuntainen moottoroitu työkalu BMT55

Tuotekuvaus

Sopii
DMG Gildemeister CTX. Osittain Emco, Hardinge, Monforts, Scherer jne. DIN 5480 - tai BMT-revolverilla DIN 1809:n mukaan.

Rakenne
Käyttö kaikkiin CNC-sorveihin DMG Gildemeister CTX joissa on Sauter-revolveri ja voimansiirtoliitäntä DIN 5480, tai koneisiin, joissa on BMT-revolveri ja voimansiirtoliitäntä DIN 1809. Työkalujen kiinnitys AGW:hen ER-kiristysholkilla ulko-/sisäpuolisella mutterilla tai EWS:n lisenssin alaisella VARIA VX -pikavaihtojärjestelmällä. Ulkoinen ulkopuolinen jäähdytys nykyaikaisen jäähdytysnesteen hallinnan kautta, sisäinen jäähdytys työkalun kautta keskitetysti karan läpi.
IK-versio – keraaminen tiivistesarja, paine jopa 70 bar, täysin kuivakäyttö mahdollinen.
IM-versio – sisäisellä kiristysmutterilla.

Etu

• Painon ja geometrian suhteen optimoitu rakenne.
• Prosessivarmuus korkealaatuisten komponenttien ansiosta, pitkä käyttöikä.
• Suurten vääntömomenttien siirto.
• 100 % tarkastus – jokainen AGW ajetaan sisäänajo-ohjelmalla.
• Sisäinen jäähdytys: erikoiskehitetty ja patentoitu tiiviste.

Käyttötiedot
Mahdollisimman monta työstövaihetta yhdessä kiinnityksessä. Tilanahtaudessa (käytettävissä olevat kiinnityspaikat) revolverissa.

Toimitussisältö
AGW kiristysholkille: sis. kiristysmutterin ja haka-avaimen. AGW VARIA VX: sis. kiristysavaimen.

Erikoistarvikkeet
Sopivat Varia VX -holkit nro 319802–319888, ER-pikavaihtoadapterit nro 319761–319781, ER-kiristysholkit nro 308941–309878, ER-istukka-avaimet nro 309680–309745. Momenttiavain nro 211750, koko 5,7.

Huomautus

• Muut voimansiirtotyypit (esim. DIN 5482), välitykset, mitat, BMT jne. pyynnöstä: www.hoffmann.ews-tools.com
• IK-työkalut (sisäinen jäähdytys), kuivakäyttö mahdollinen, jäähdytysnesteen suodatus < 50 µm.
• Suositus: käytä VARIA VX -versiota momenttityökalulla (max 6 Nm).
• Raskaaseen jyrsintään suosittelemme pyynnöstä kartiorullalaakerilla varustettua versiota.

Huomaa, että sinun on itse tarkistettava pidikkeen yhteensopivuus koneesi kanssa ennen ostoa. Emme voi taata, että tuote sopii oikein.
