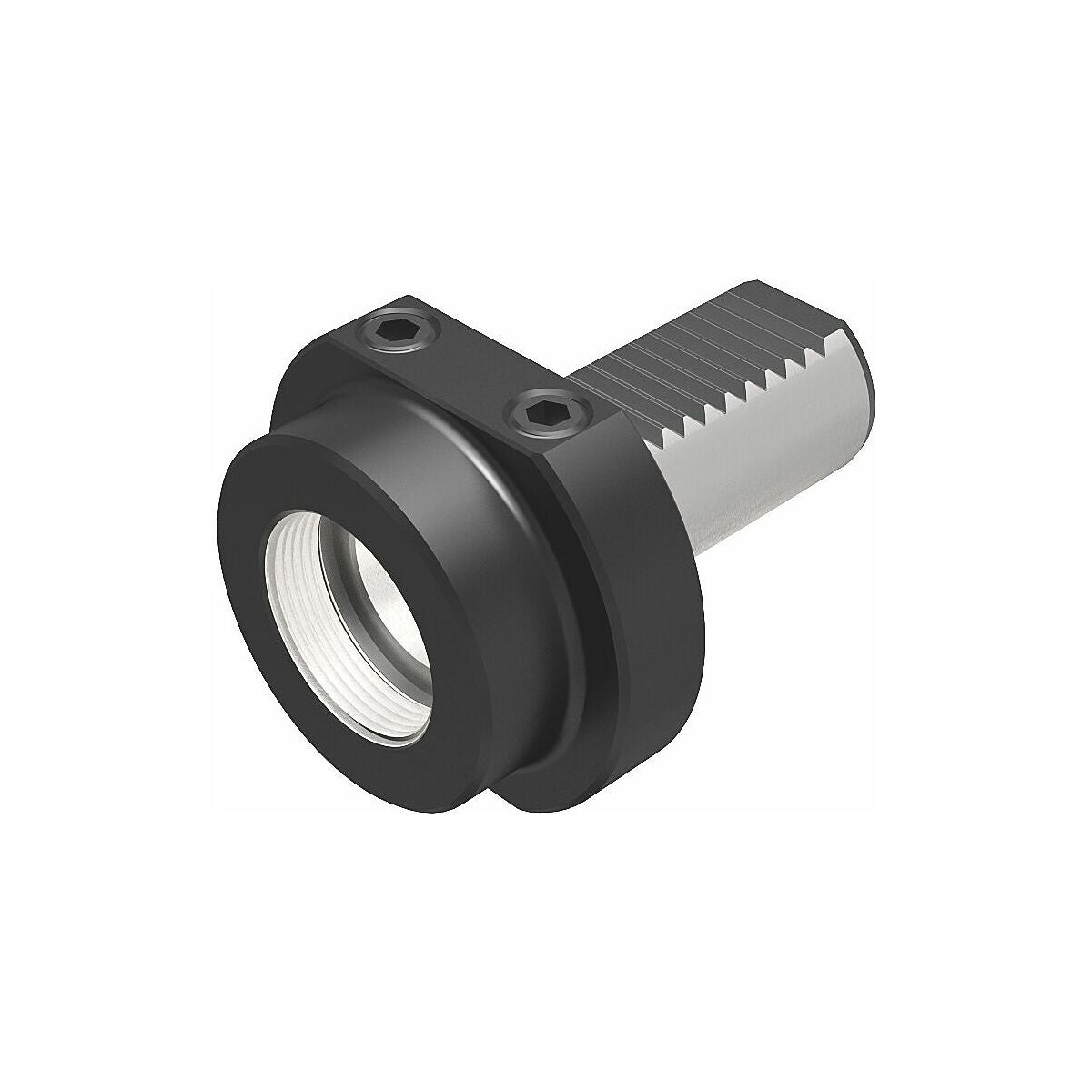

VDI-pidin
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Normi
DIN 69880 / VDI 3425 lehti 2.
Rakenne

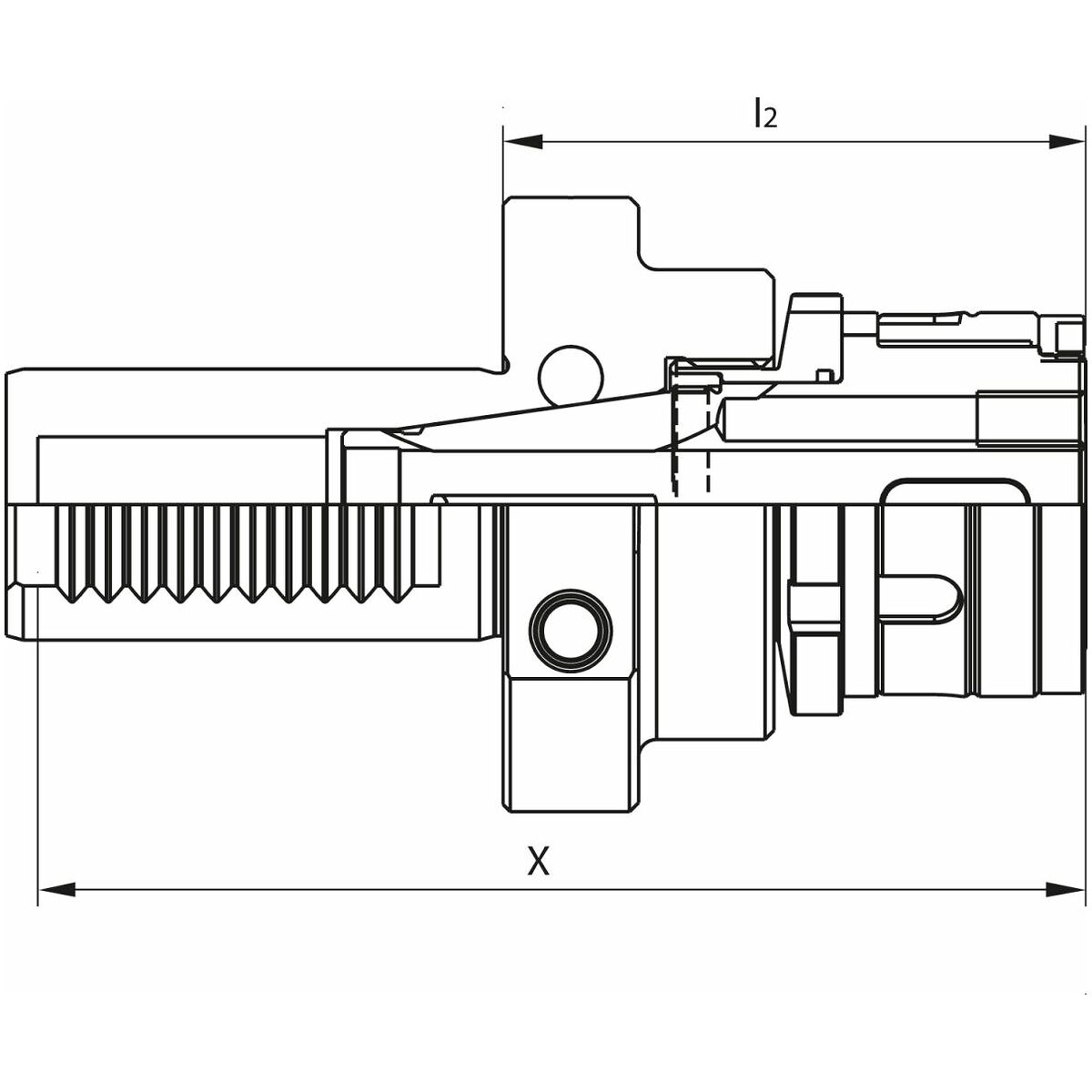

Pikavaihtoadapterit nro 319285; 319286; 319289 ruuvataan suoraan pitimeen. Erittäin tukeva yhdistelmä, jossa minimaalinen uloke.
Pikavaihtojärjestelmä avarruspuomille.
Käyttötiedot
Sisätyöstöön avarruspuomeilla.
Toimitussisältö
Sis. holkkimutteri ulkokierteellä.
Huomautus
Esiasetus esim. GARANT 354760 koko VG1 tai 355010 VGBASIC reduktiolla nro 354773 (holkki nro 313291 koko 25 lisäreduktiolla nro 319426;319428 kumpikin koossa 40/32).
Myös ER-kiristysholkkien suora kiinnitys on mahdollista.

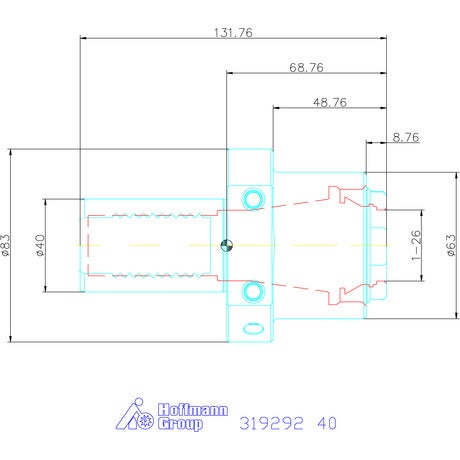

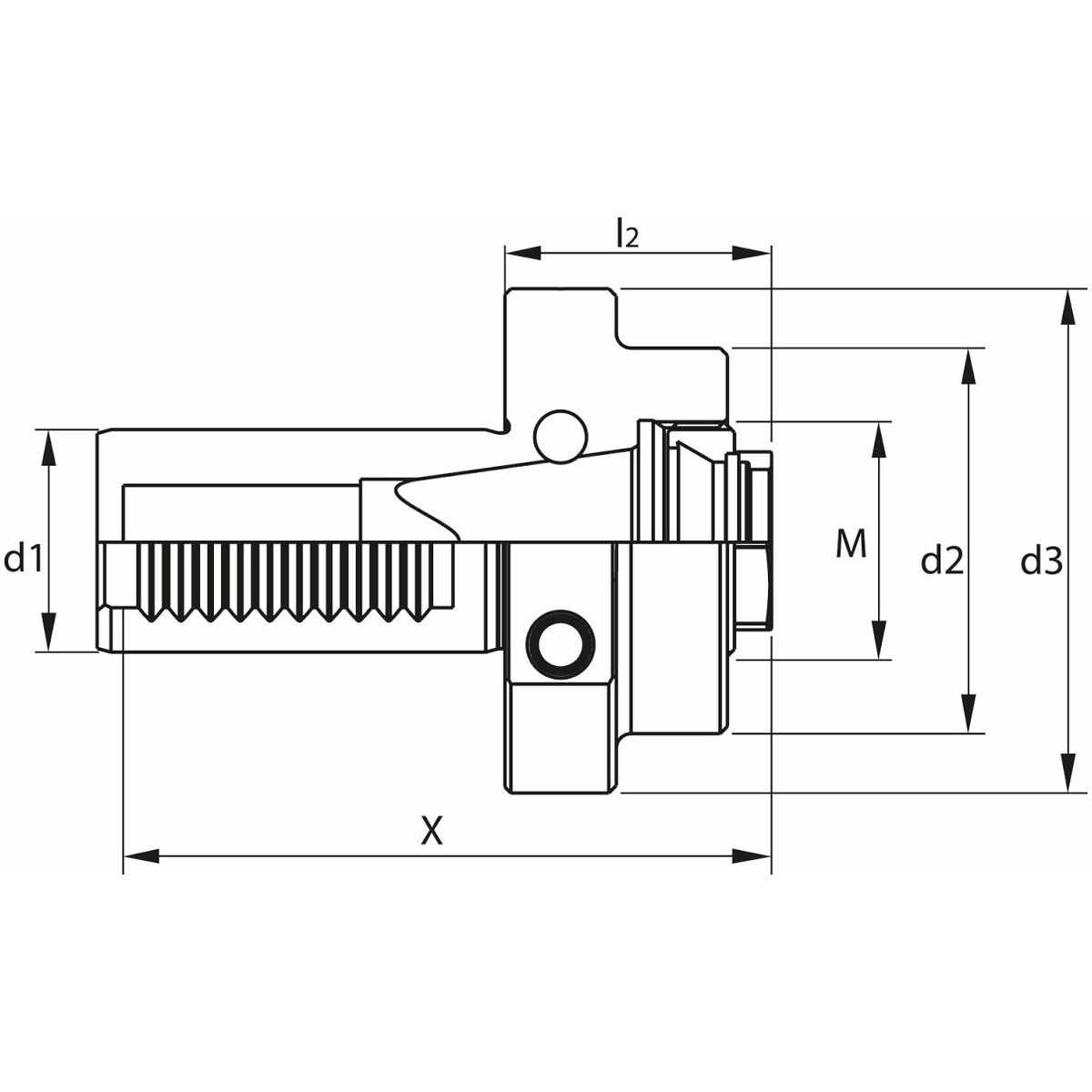

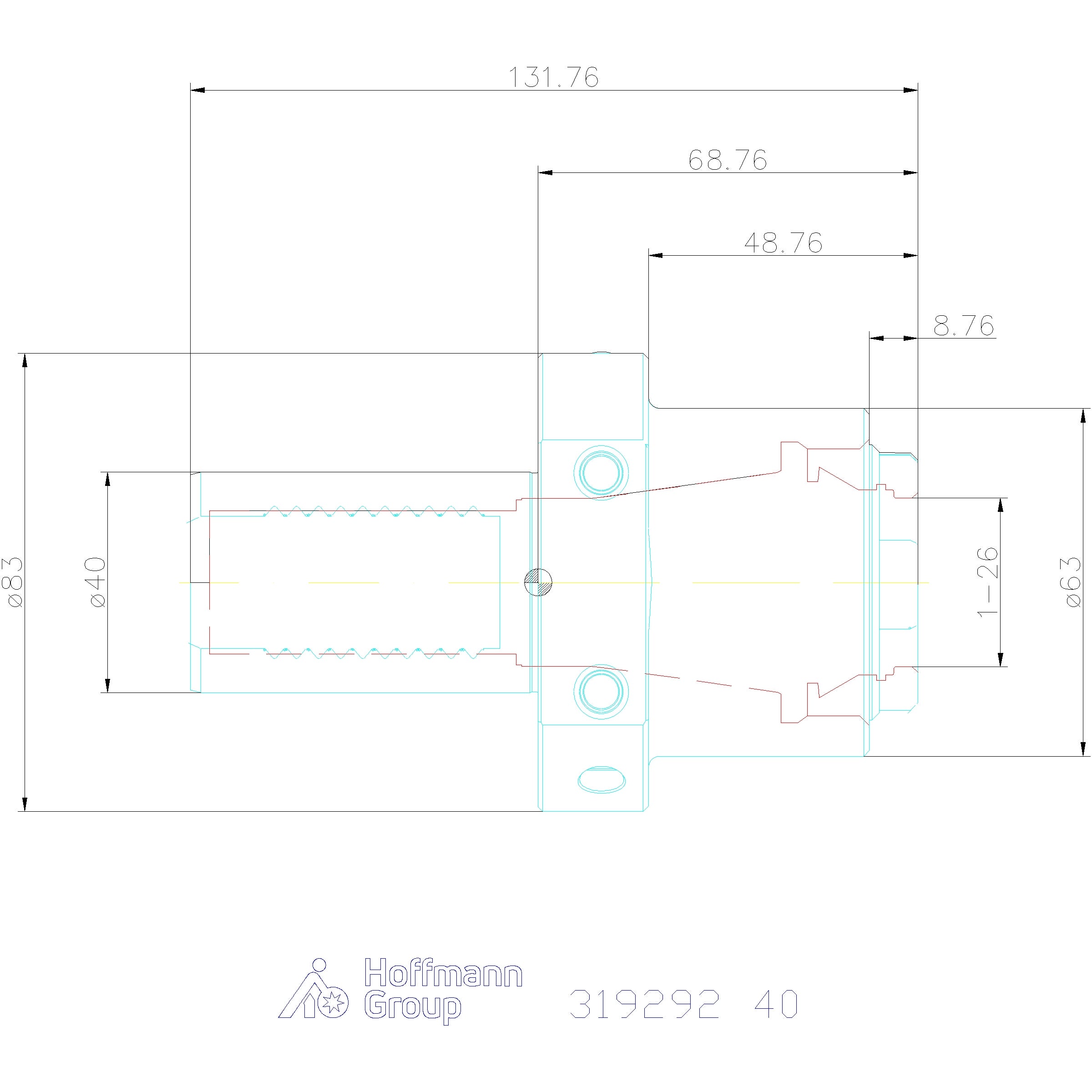

Tekniset tiedot
| Tuotetyyppi | Pikavaihtoadapteri |
|---|---|
| L2 vaihtoadapterilla | 101 mm |
| L2 ER-kiristyshylsyllä | 69 mm |
| Kierteen koko | M50×1,5 |
| Perushaltijan halkaisija d2 | 65 mm |
| Ulkohalkaisija d3 | 83 mm |
| X vaihto-/sovitinadapterilla | 158 mm |
| X ER-kiristysholkilla | 125 mm |
| Ulkohalkaisija d1 | 40 mm |
Tuotetiedot
| Tuotenumero | 319292 |
|---|---|
| EAN | 4045197943613 |
