Rinnakkaisaluslevysarja

Tuotekuvaus

Rakenne

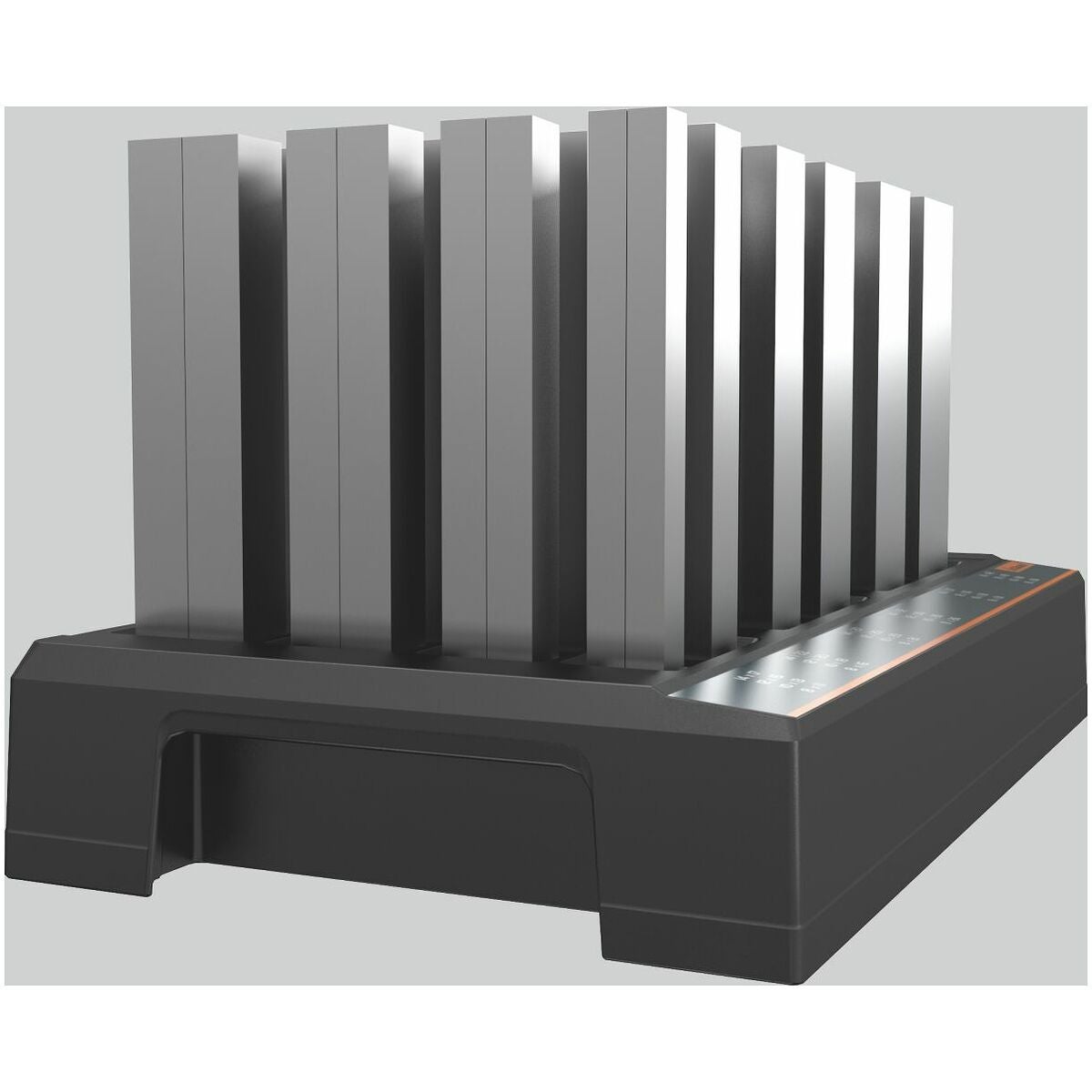

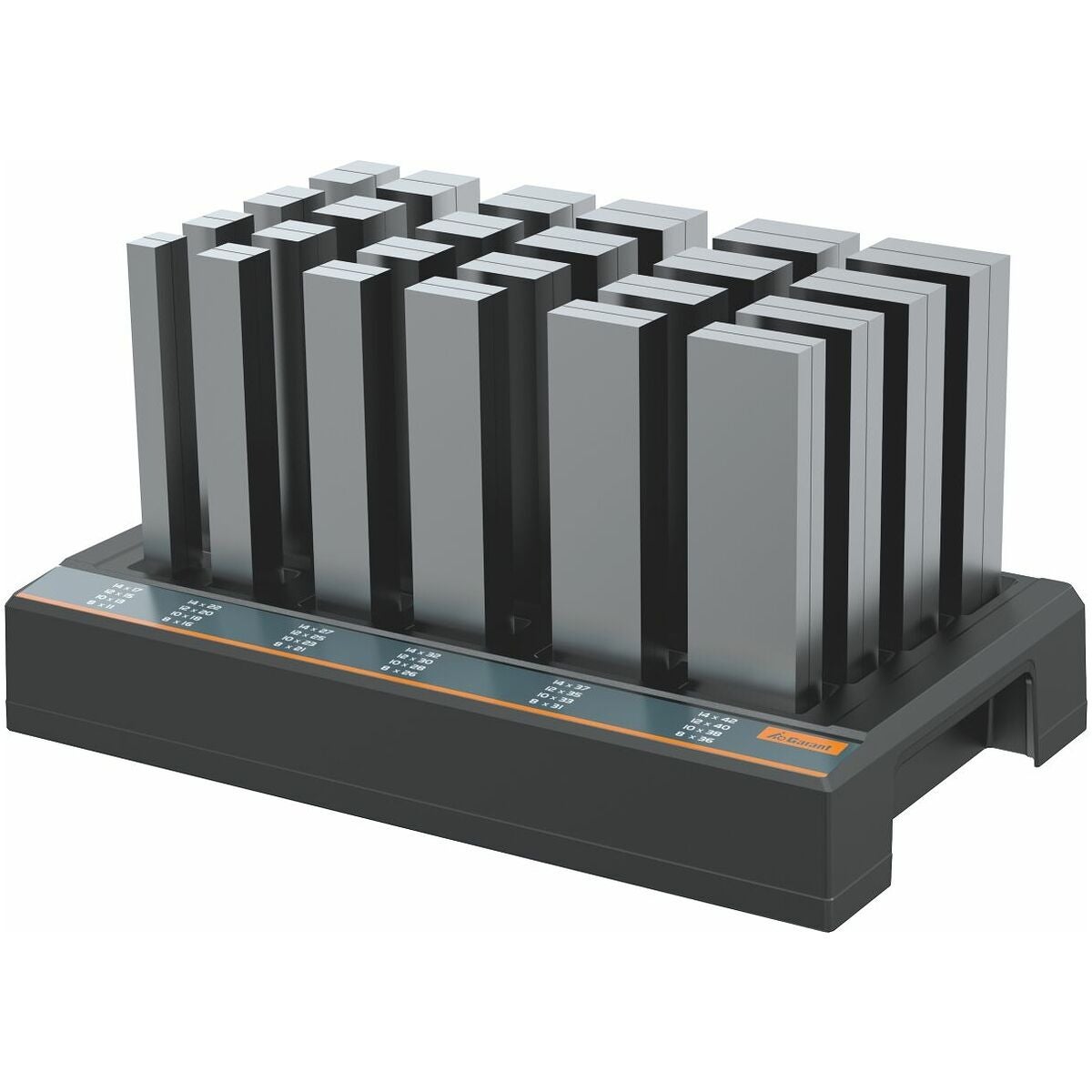

GARANT – tarkkuusmalli. Paritoleranssi ≤ 0,004 mm, leveys-/korkeustoleranssi ≤ 0,007 mm, erittäin tarkat tasaisuudet ja kulmat. Aluspalat säilytetään erityisessä muovitelineessä. Kovuus: 60 HRC.
Parittain hienohiotut.

Käyttötiedot
Tarkkuustöissä työkappaleiden rinnakkaiseen kiinnitykseen ruuvipuristimissa tai muissa laitteissa.

Huomautus
Koko 125–200: 1 mm:stä ylöspäin; kaikki mitat paitsi 9 mm ovat saatavissa.
Varaosa‑pidike: katso varaosaluettelo.
Huomautus
1 mm:n portain (paitsi 9 mm), muuten kaikki mitat ovat mahdollisia.

Sisältö, taulukon käyttö
8×11; 8×16; 8×21; 8×26; 8×31; 8×36;
10×13; 10×18; 10×23; 10×28; 10×33; 10×38;
12×15; 12×20; 12×25; 12×30; 12×35; 12×40;
14×17; 14×22; 14×27; 14×32; 14×37; 14×42

Rakenne
GARANT − tarkkuusversio. Paritoleranssi ≤ 0,004 mm, leveys-/korkeustoleranssi ≤ 0,007 mm, erittäin tarkat tasaisuudet ja kulmat. Aluslevyt säilytetään erityisessä muovitelineessä. Kovuus: 60 HRC.
Hienohiottu pareittain.

Käyttötiedot
Tarkkuustöissä työkappaleiden rinnakkaiseen kiinnitykseen ruuvipenkkeihin tai muihin laitteisiin.

Huomautus
Koko 125–200: 1 mm:stä ylöspäin; kaikki mitat 9 mm:ää lukuun ottamatta voidaan saavuttaa.
Varapidike ks. varaosaluettelo.
