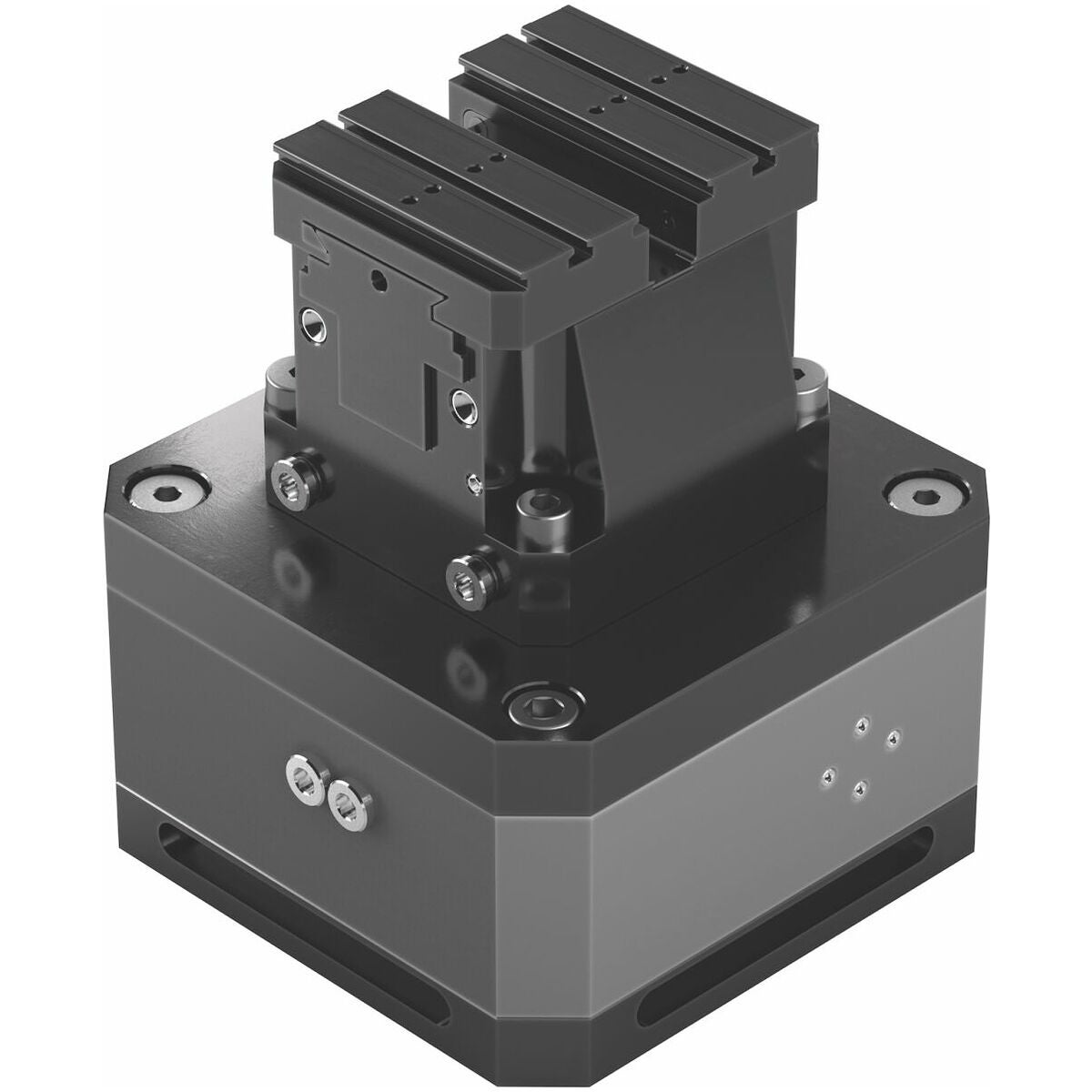

Keskittyvä kiinnitysleuka, pneumaattinen, IOT

!

Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

Tuotemerkki
Garant
Tuotenumero
360181
Varastotilanne
Varastossa

Ladattavat tiedostot

Tuotekuvaus

Rakenne

  • Säädettävä iskunpituus + 5 mm per puoli.
  • Puristusvoima portaattomasti säädettävissä jopa 22,5 kN:iin. Aritmeettinen summa = 45 kN.
  • Myös paineilman menetyksen yhteydessä keskittävässä puristusleuassa on kevyt esijännitys (noin 60 kg), jotta työkappale voidaan aina asemoida turvallisesti, esim. vaihtopöydällä.

Etu

  • Sis. paineakku kaksitoimisilla takaiskuventtiileillä.
  • Jatkuva valvonta puristus- ja irrotuspaineesta sekä akun tilasta WLANin kautta.
  • Ei tarvita kääntöliitäntää.
  • Kiinnitys ja irrotus paineilman syötöllä robotin kautta.
  • Liitäntäblokki nro 360191 on saatavana vaaka- tai pystysuuntaiseen paineilman syöttöön.

Käyttötiedot
Komponenttien keskittävään kiinnitykseen. Soveltuu automatisoituun käyttöön 4-kanavaisten kiinnitysmoduulien kautta, mutta myös sivuliitäntöjen kautta.

Erikoisvarusteet
Liitäntäblokki nro 360191.
Erikoisvarusteet
Leukasarja nro 360135–360151 koko 80.



Rakenne

  • Säädettävä isku + 5 mm per puoli.
  • Puristusvoima portaattomasti säädettävissä jopa 22,5 kN:iin. Aritmeettinen summa = 45 kN.
  • Myös paineilman menetyksen yhteydessä keskeistävässä kiinnitysleuassa on kevyt esijännitys (noin 60 kg), joten työkappale voidaan aina asemoida turvallisesti, esim. vaihtopöydällä.

Etu

  • Sis. paineakun kaksitoimisilla takaiskuventtiileillä.
  • Jatkuva valvonta puristus- ja vapautuspaineesta sekä akun tilasta WLANin kautta.
  • Pyörivää läpivientiä ei tarvita.
  • Kiinnitys ja irrotus paineilmasyötöllä robotin kautta.
  • Liitäntälohko nro 360191 on saatavana vaaka- tai pystysuuntaiseen paineilmasyöttöön.

Käyttötiedot
Komponenttien keskeiseen kiinnitykseen. Soveltuu automatisoituun käyttöön 4-kanavaisten kiinnitysmoduulien kautta, mutta myös sivuliitäntöjen kautta.

Erikoislisävarusteet
Liitäntälohko nro 360191.

Tekniset tiedot

Tuotetyyppi Konepuristin
Puristusvoima enintään 10 kN

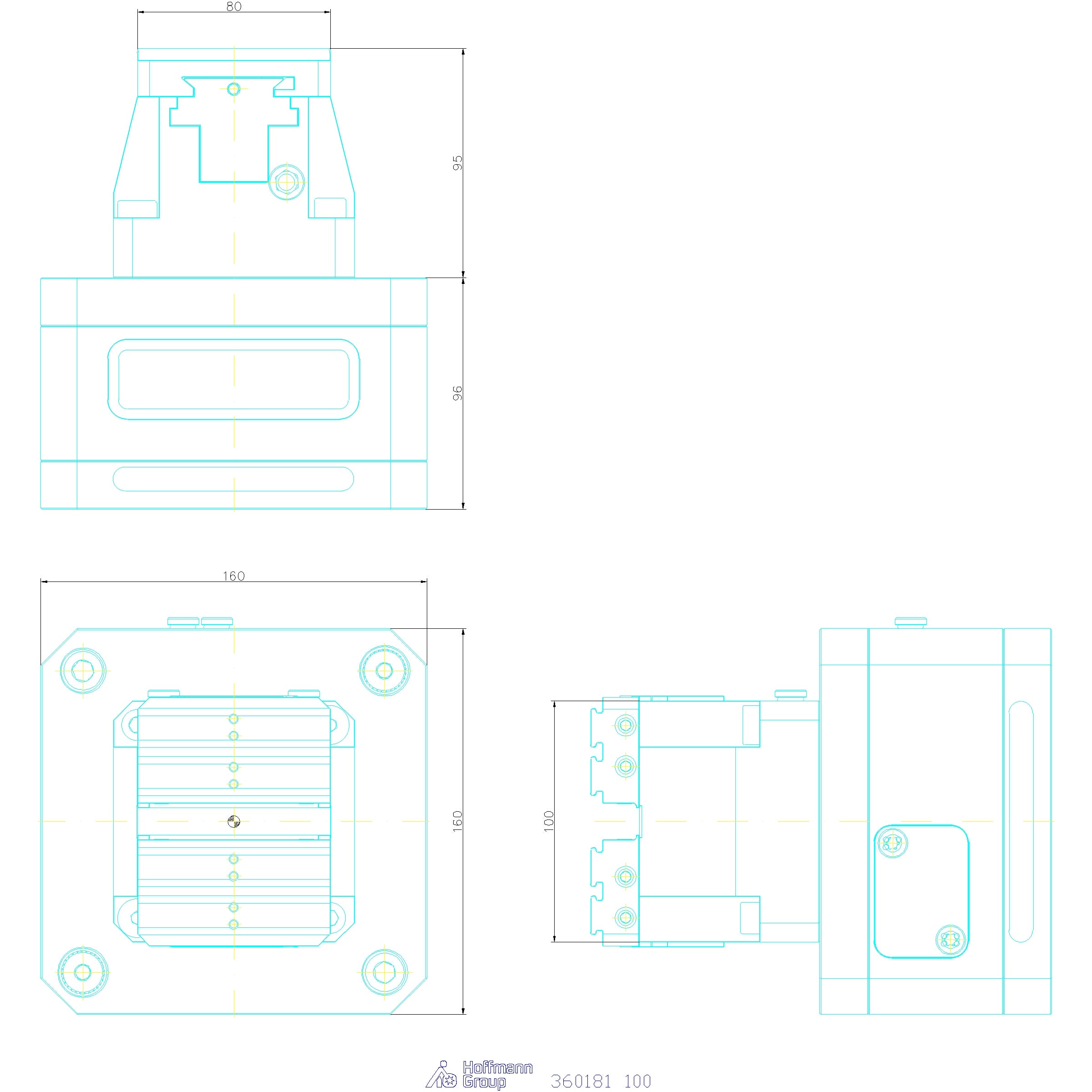

Leuan leveys a 80 mm
Suurin paineilmateho 9 bar
Puristuspituus 6 mm
Korkeus h 95 mm
Paino 11.6 kg
Sopiva värikoodi PCV 100

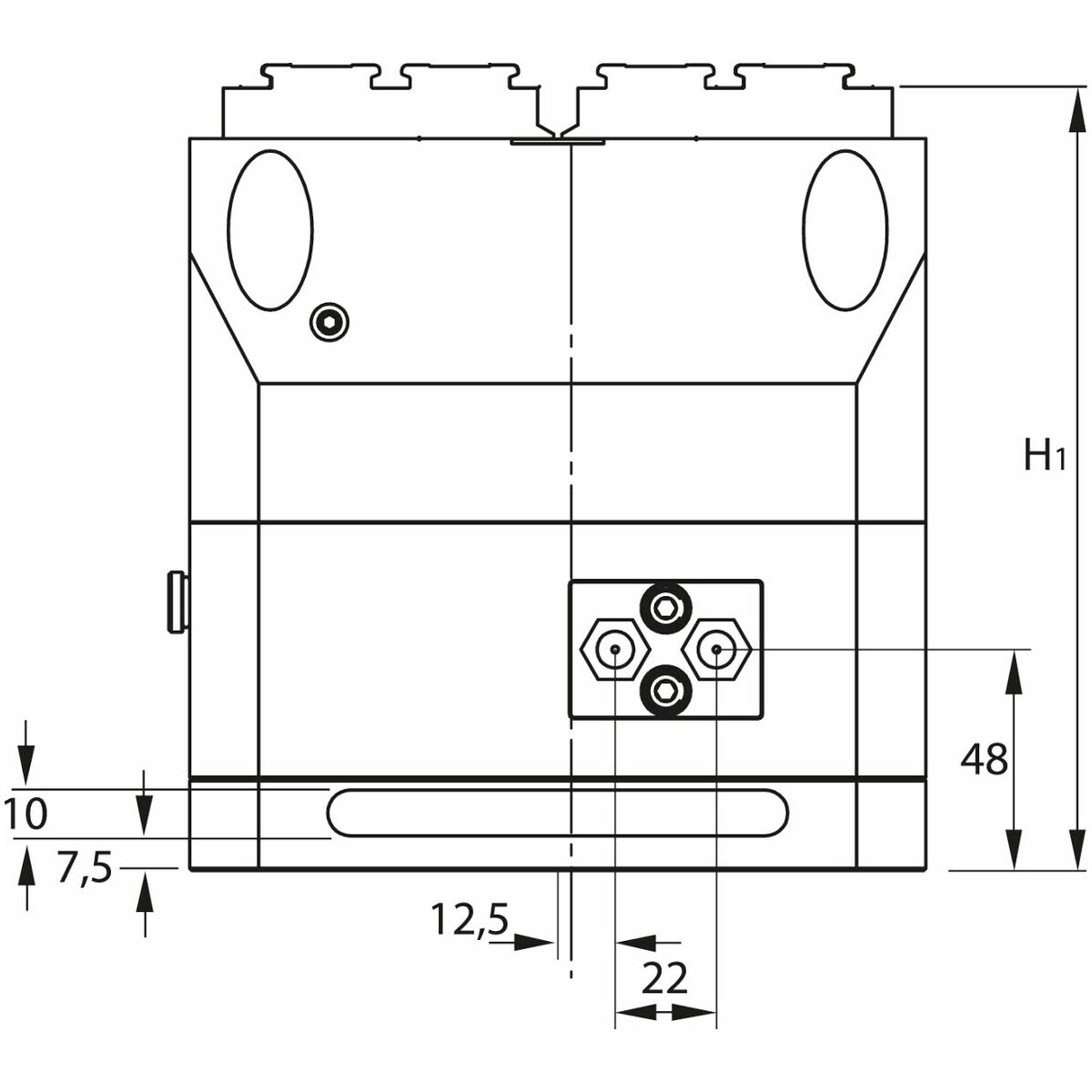

H1 171 mm

Tuotetiedot

Tuotenumero 360181
EAN 4062406572969
