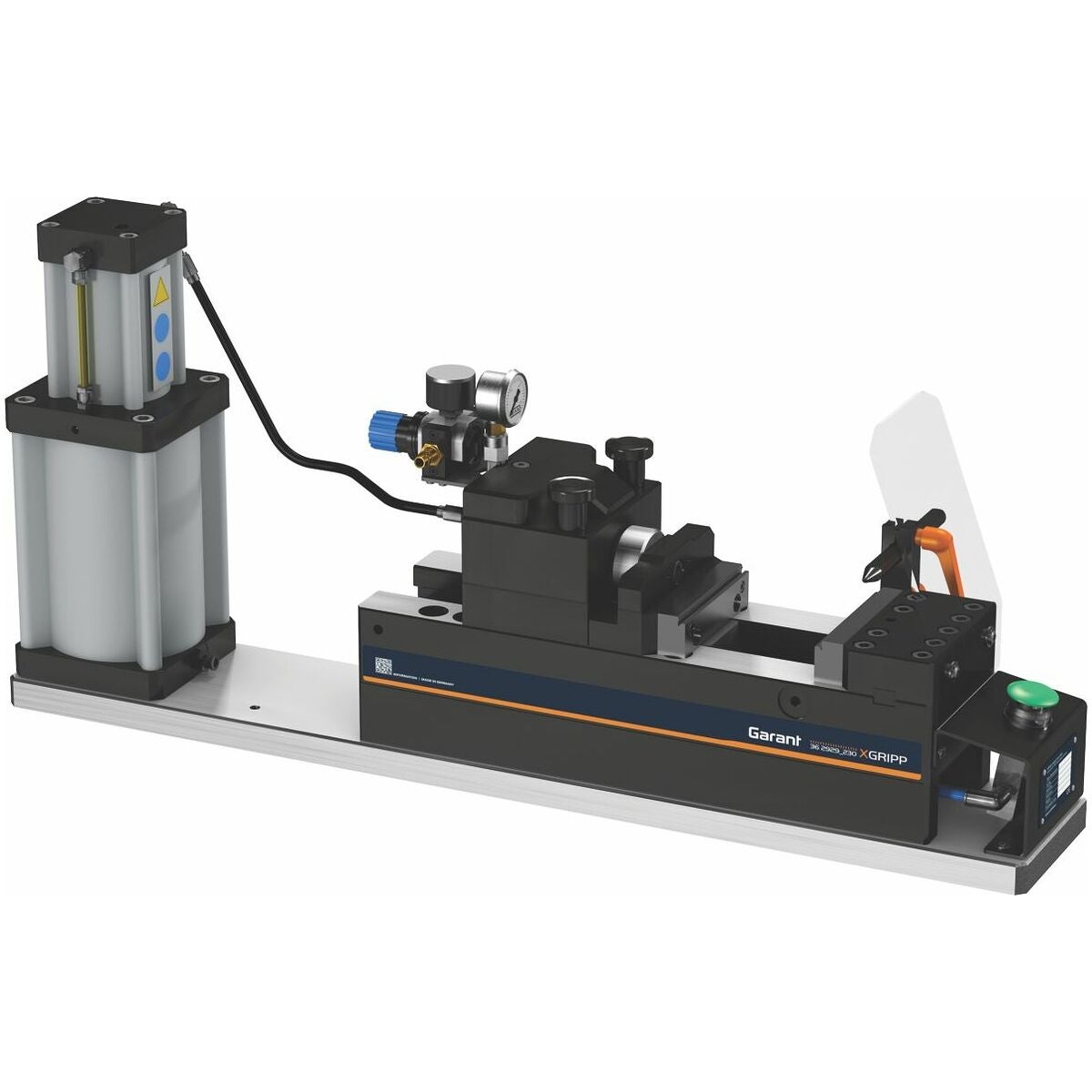

Muotoiluasema XGRIPP 230 mm 230 mm

Tuotekuvaus

Rakenne
Leimaustekniikka, jota kutsutaan myös esileimaukseksi, on menetelmä, jossa lastuavasti työstettävään työkappaleeseen tehdään määritelty muoto työstökoneen ulkopuolella ennen kuin se kiinnitetään tiukasti ruuvipuristimeen. Erityisesti kiinnitystilanteet, jotka vaativat suuria pitovoimia ja joissa on vaara työkappaleen muodonmuutoksesta, voidaan hallita prosessivarmasti esileimauksella. Erityisesti 5-sivuisessa työstössä, jossa halutaan optimaalinen saavutettavuus, leimaustekniikka on optimaalinen ratkaisu.

• Materiaalin leimaus mahdollista jopa 45 HRC:hen asti (murtolujuus 1450 N/mm²).

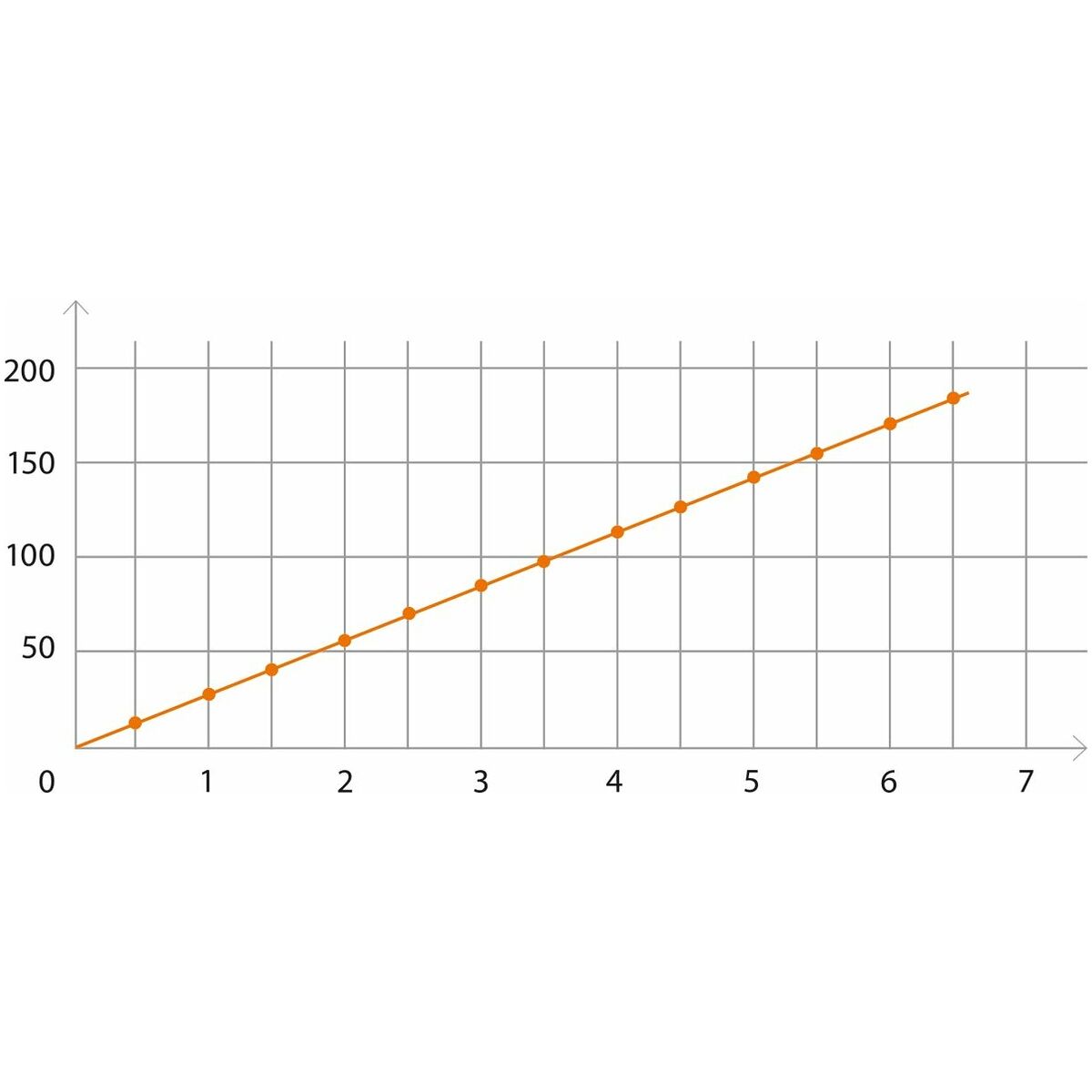

• Suurin leimausvoima 180 kN (18 t), lineaarinen leimausvoiman etenemä.
• Pneumaattisen leimauspaineen säätö välillä 0,5–6,5 bar.
• Pikäsäätö 30 mm:n välein.
• Hienosäätö karhennetulla ruuvilla.
• Kaikki asennettu pohjalevylle – CE-vaatimusten mukainen, turvallinen ja kompakti käyttää yhtenä kokonaisuutena.
• Käyttöpainike suoraan leimausasemassa, jolloin paineilmaletkuja ei tarvita aseman ulkopuolella.

Etu
Tiiviisti sulkeutuva kiinnitys tartuntaleuoilla myös pienellä puristusvoimalla

Käyttötiedot
Erityisen kovien tai epävakaiden komponenttien esileimaukseen.

Toimitussisältö
Pohjalevy, paineen tehostin, leimausasema, suojalevy, leimausleuat, työkappalevaste, tukilista.

Lisävarusteet
Keskimerkintä nro 362934 koko 1, tarkistuskivisarja leimausleukojen kulumalle nro 362936 koko 1.
Määräystenmukainen käyttö
Määräystenmukainen käyttö

• Leimausasema kuutiomaisen metallisen raaka-aineen leimaukseen, kovuus enintään 45 HRC.
• Teolliseen ja yksityiskäyttöön.
• Ei muovien leimausta.
• Ei ei-metallisten materiaalien leimausta.
• Ei materiaalien leimausta, jotka sisältävät yli 80 % magnesiumia.
• Älä käytä räjähdysvaarallisilla alueilla.
• Ei materiaalien leimausta, joiden kovuus ylittää 45 HRC.
• Älä käytä lamppua alueilla, joissa on suuria pitoisuuksia pölyä, palavia kaasuja, höyryjä tai liuottimia.
• Älä altista iskuille, kolhuille tai raskaalle kuormitukselle.
• Älä tee omatoimisia muutostöitä.

Rakenne
Muotoilutekniikka, jota kutsutaan myös esimuotoiluksi, on menetelmä, jossa lastuavasti työstettävään työkappaleeseen tehdään määritelty muoto työstökoneen ulkopuolella ennen kuin se kiinnitetään muotopuristavasti ruuvipuristimeen. Erityisesti kiinnitystilanteet, jotka edellyttävät suuria pitovoimia ja joissa on vaara työkappaleen muodonmuutoksesta, voidaan hallita prosessivarmasti esimuotoilun avulla. Erityisesti 5-sivuisessa työstössä, jossa pyritään optimaaliseen saavutettavuuteen, muotoilutekniikka on optimaalinen ratkaisu.

• Materiaalin muotoilu mahdollista jopa 45 HRC:hen asti (vetolujuus 1450 N/mm²).
• Suurin muotoiluvoima 180 kN (18 tonnia), lineaarinen muotoiluvoiman kulku.
• Pneumaattisen muotoilupaineen säätö 0,5–6,5 bar.
• Pikasäätö 30 mm jaolla.
• Hienosäätö knurllatulla ruuvilla.
• Kaikki asennettuna pohjalevylle – CE-yhteensopiva, turvallinen ja kompakti kokonaisuutena.
• Ohjauspainike suoraan muotoiluasemassa, joten paineilmaletkuja ei ole aseman ulkopuolella.

Etu
Muotopuristava kiinnitys tartuntaleuoissa myös pienellä puristusvoimalla

Käyttötiedot
Erityisen kovien tai herkkien komponenttien esimuotoiluun.

Toimitussisältö
Pohjalevy, paineenvahvistin, muotoiluasema, suojalevy, muotoiluleuat, työkappalepysäytin, tukilista.

Erikoistarvikkeet
Keskimerkintä nro 362934 koko 1, tarkastuskivisarja muotoiluleukojen kulumalle nro 362936 koko 1.
