NC-koneruuvipuristin Duo
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Malli
Erittäin jäykkä pallografiittivalurautainen runko, ylä- ja alapuoli hiottu.
Paritarkkuus 0,02 mm.
Toiminto
Ensimmäinen kappale asetetaan kiinnityspaikkaan I ja pyöritetään kampea, kunnes liikkuva leuka on kiinni kappaleessa, sitten toinen kappale asetetaan kiinnityspaikkaan II ja pyöritetään kampea edelleen rajoittimeen asti.
Käyttö
- Käytettävissä vaaka-asennossa.
- Kiristettäessä 2 samanlaista työkappaletta, mittaerot (±3 mm).
Toimituksen sisältö
Sisältää 4 porrasleukaa, 1 käsikammen, 4 kiinnityssalpaa ja pikakäynnistysoppaan.
Erikoistarvike
Kiristyspultti nro 360025.
Ohje
- Kokonaispituus L pysyy samana (lyhyet törmäysalueet).
- Tarvikkeet, katso nro 360530; 361400; 361440; 361600 – 361970.
- Kiinnitä aina 2 työstökappaletta!

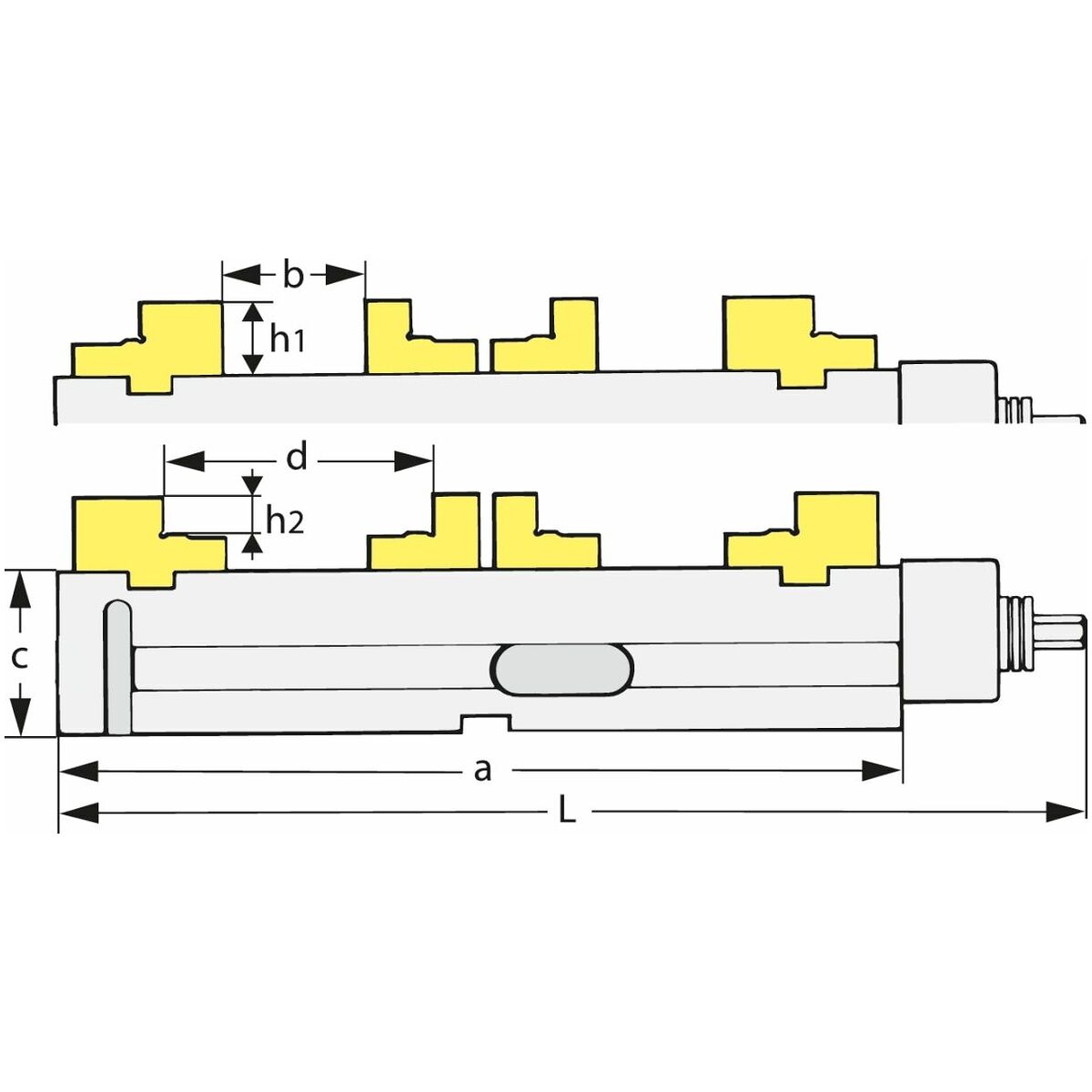

Tekniset tiedot
| Tuotetyyppi | Koneruuvipuristin |
|---|---|
| Toteutus | Nollapistekiinnitysjärjestelmä |
| Puristusvoima enintään | 40 kN |
| Jänneväli d | 82–171 mm |
| Leuan korkeus h2 | 20 mm |
| Jänneväli b | 0–89 mm |
| Peruspidikkeen pituus a | 530 mm |
| Ohjausura | 20H7 mm |
| Runko-/pohjakorkeus c −0,02 | 100 mm |
| Oikaisukiskotoleranssi | H7 |
| Sopivien lisävarusteiden värikoodi | Duo |
| Sarja | Duo |
| Tyyppi | 125 |
| Paino | 49 kg |
| Kokonaispituus l | 640 mm |
Tuotetiedot
| Tuotenumero | 360600 |
|---|---|
| EAN | 4250364400626 |
