ZeroClamp-peruslevy (kone-/pöytäkohtainen)
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Keskireikä ⌀ 25 H7 keskitystapin kiinnitystä varten.
Materiaali
Pohjalevy erittäin lujaa alumiinia, pintakäsitelty.
Kaikki kiinnityskupin komponentit ruostumatonta tai korroosiosuojattua terästä.
Erikoislisävarusteet
Vetotappi nro 360025, liitäntälohko nro 360017 koko 12808 ja koko 12805.
Huomautus

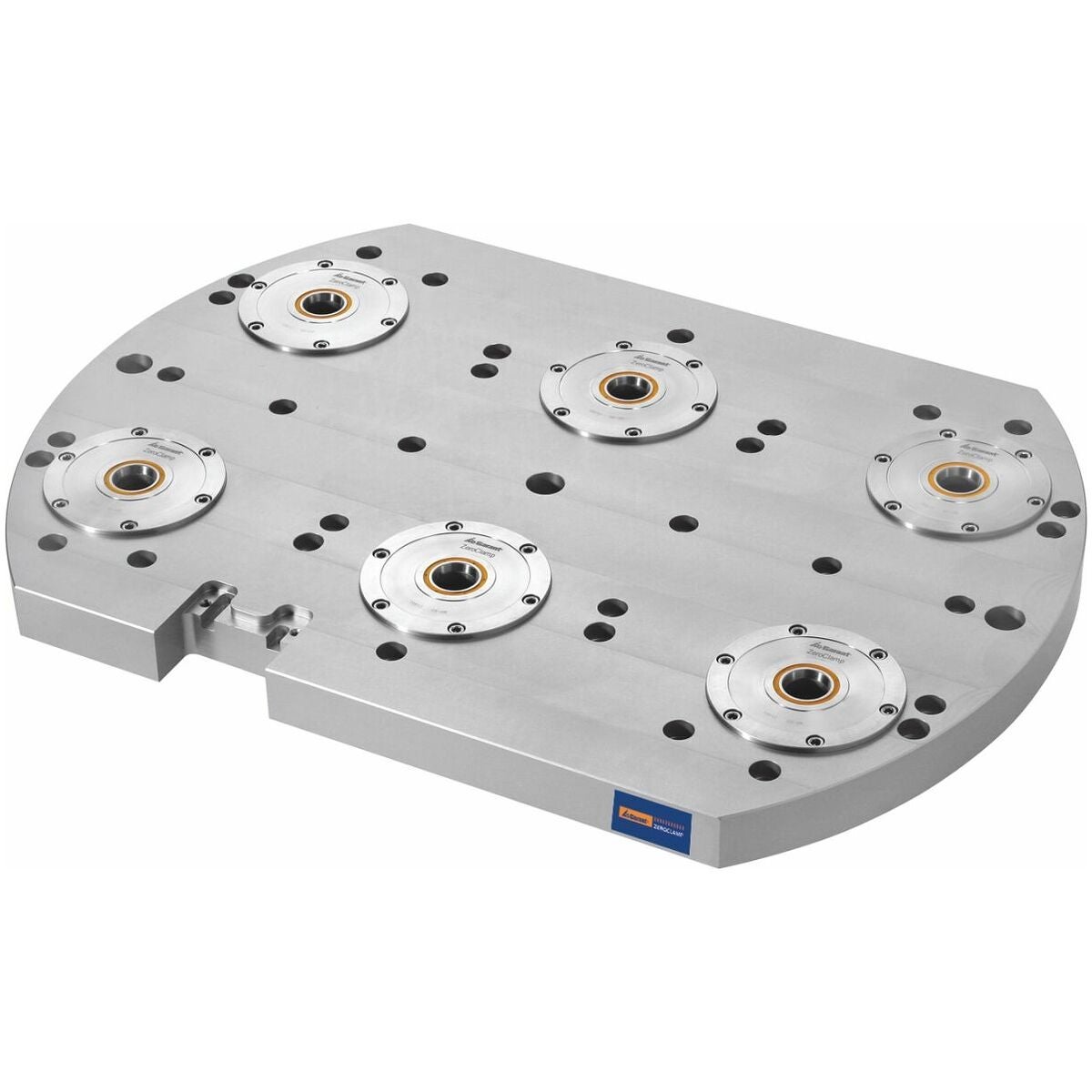

Kuva saattaa poiketa konetyypistä riippuen.
Rakenne
GARANT ZeroClamp -järjestelmän nollapistekiinnitys on tärkeä toiminto nykyaikaisissa tuotantojärjestelmissä, erityisesti automatisoidussa tuotannossa. Erityisen kosketusliitännän ansiosta se varmistaa tarkan ja luotettavan nollapisteen toistotarkkuuden. Järjestelmän pneumaattinen kiinnitysvoima pitää työkappaleet turvallisesti halutussa asennossa, jolloin nopea ja tarkka työkappaleen vaihto voidaan tehdä ilman uudelleenasemointia. Tämä helpottaa asennusta ja lisää tuottavuutta. GARANT ZeroClamp -järjestelmän nollapistekiinnitys on välttämätön tehokkaille valmistusprosesseille. Lue lisää GARANT ZeroClamp:n innovatiivisesta tekniikasta ja optimoi tuotantosi.
Rakenne
Keskireikä ⌀ 25 H7 keskitapin kiinnitystä varten.
Materiaali
Peruslevy lujasta alumiinista, pintakäsitelty.
Kaikki kiinnityspesän komponentit ruostumattomasta tai korroosiosuojatusta teräksestä.
Erikoistarvikkeet
Vetotappi nro 360025, liitäntäblokki nro 360017 koko 12808 ja koko 12805.
Huomautus
Kuva voi poiketa konetyypistä riippuen.

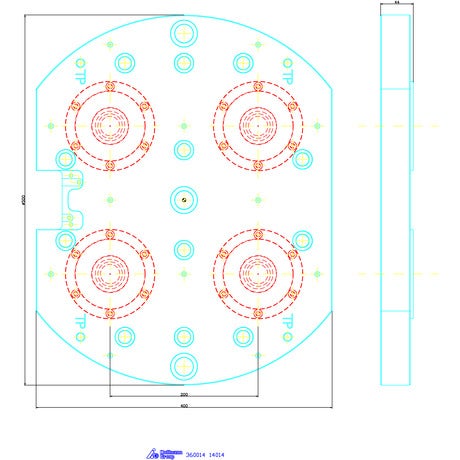

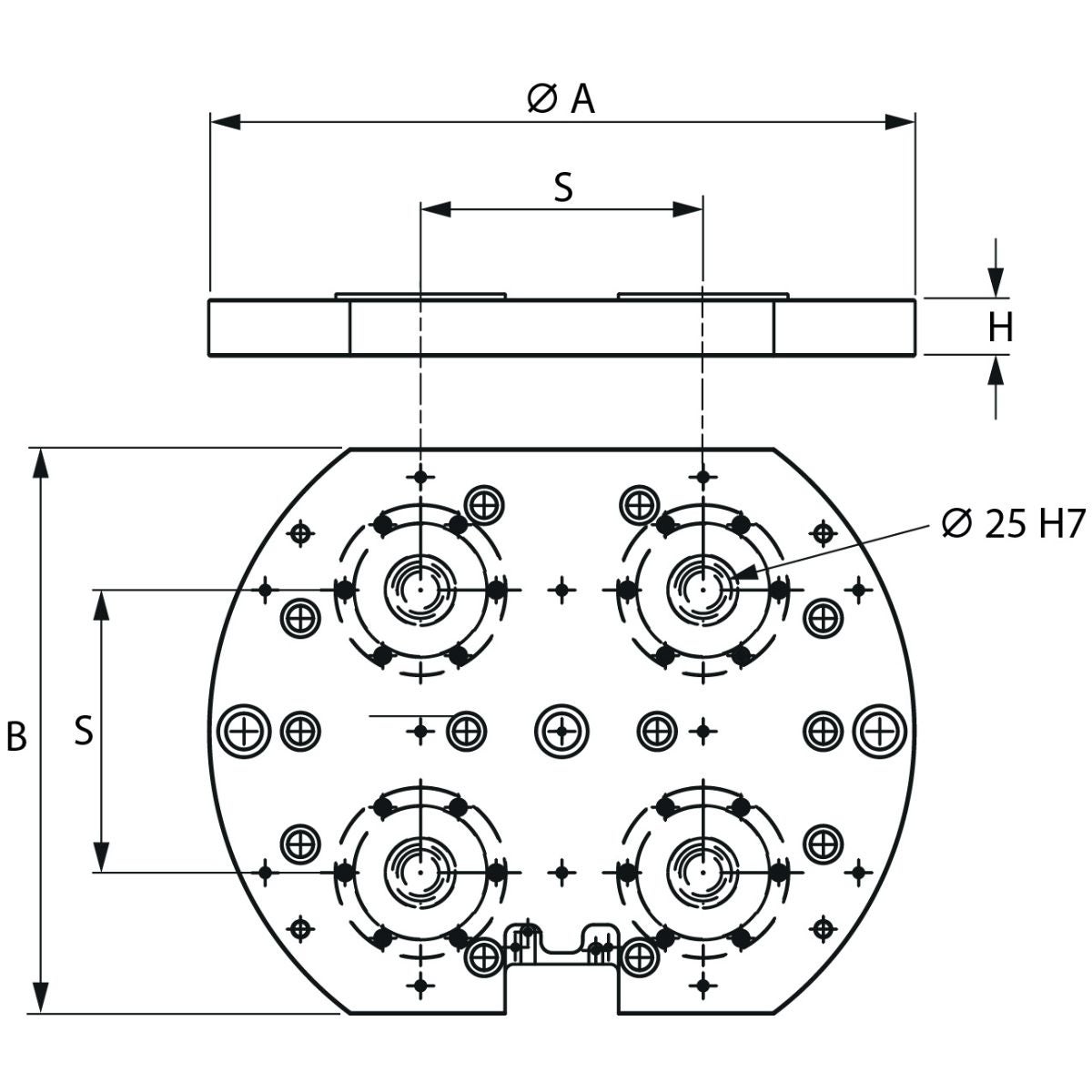

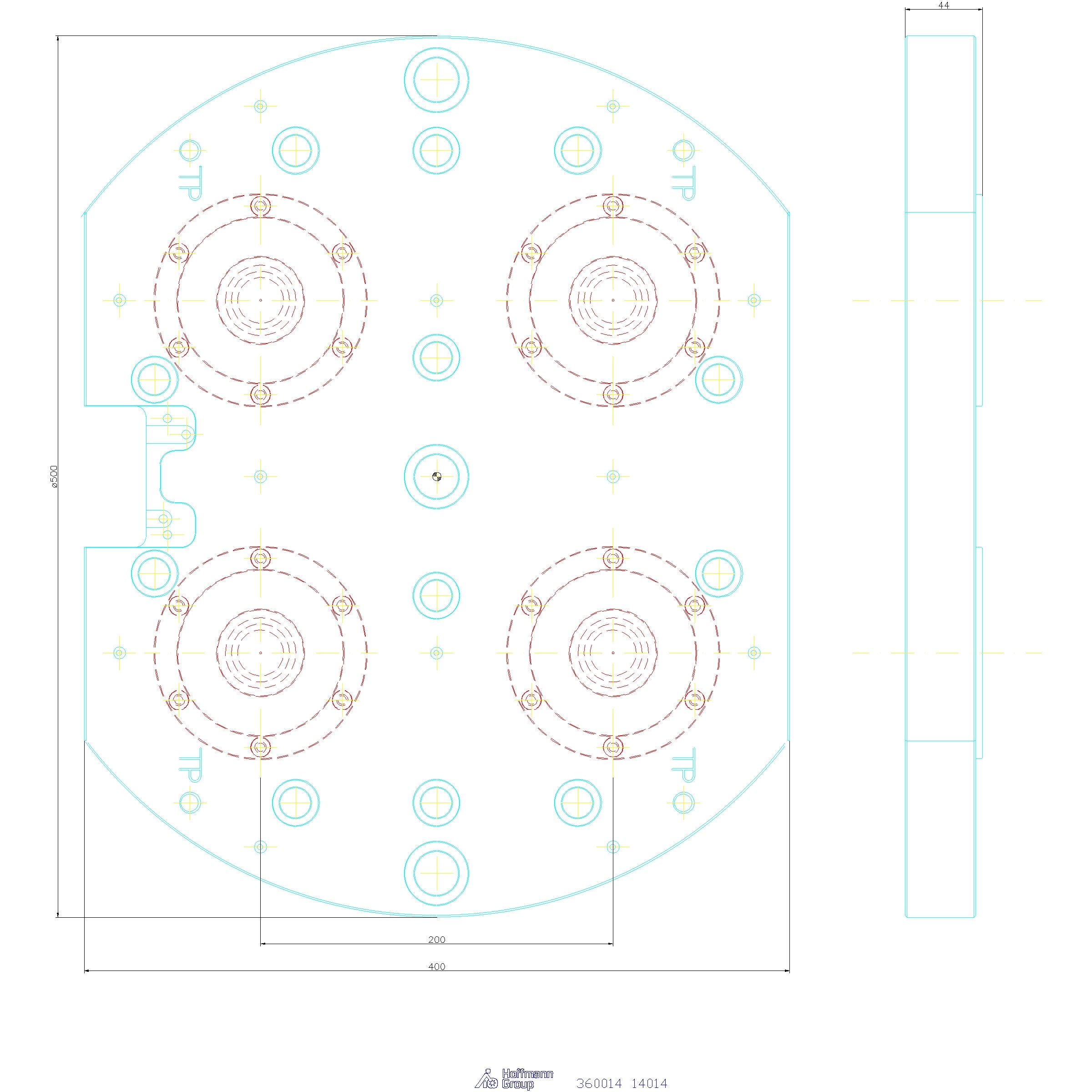

Tekniset tiedot
| Tuotetyyppi | Pohjalevy |
|---|---|
| Kiinnityselementin ⌀ | 120 mm |
| Kiinnityskuppien määrä | 4 |
| Pistomitta s | 200 mm |
| Korkeus h | 44 mm |
| Leveys b | 400 mm |
| Sarja | ZeroClamp |
| Tyyppi | 14014 |
| Sopii konetyyppiin | MAZAK VARIAX 500 |
| ⌀ a | 500 mm |
| Ristimitta | ei |
Tuotetiedot
| Tuotenumero | 360014 |
|---|---|
| EAN | 4045197777188 |
