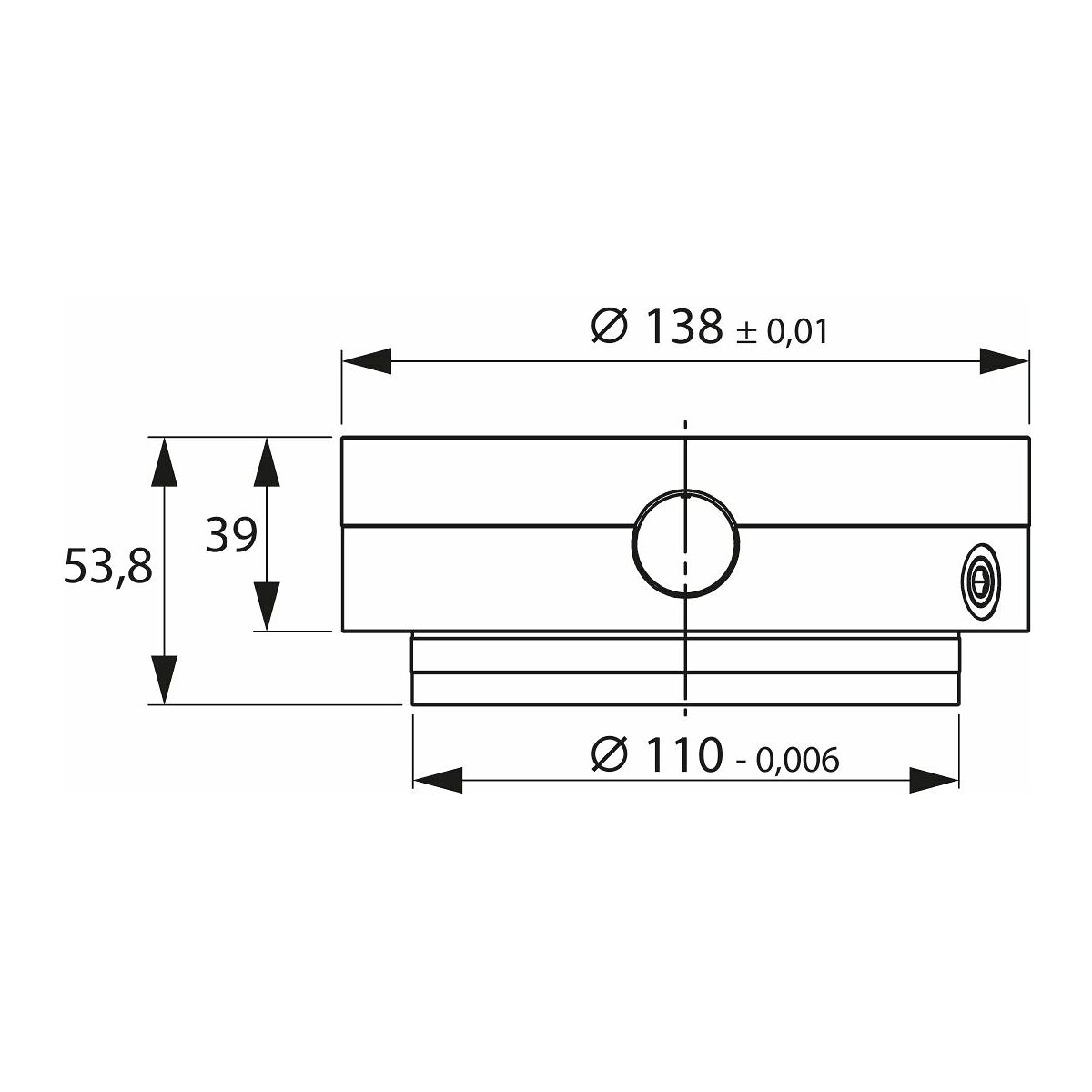

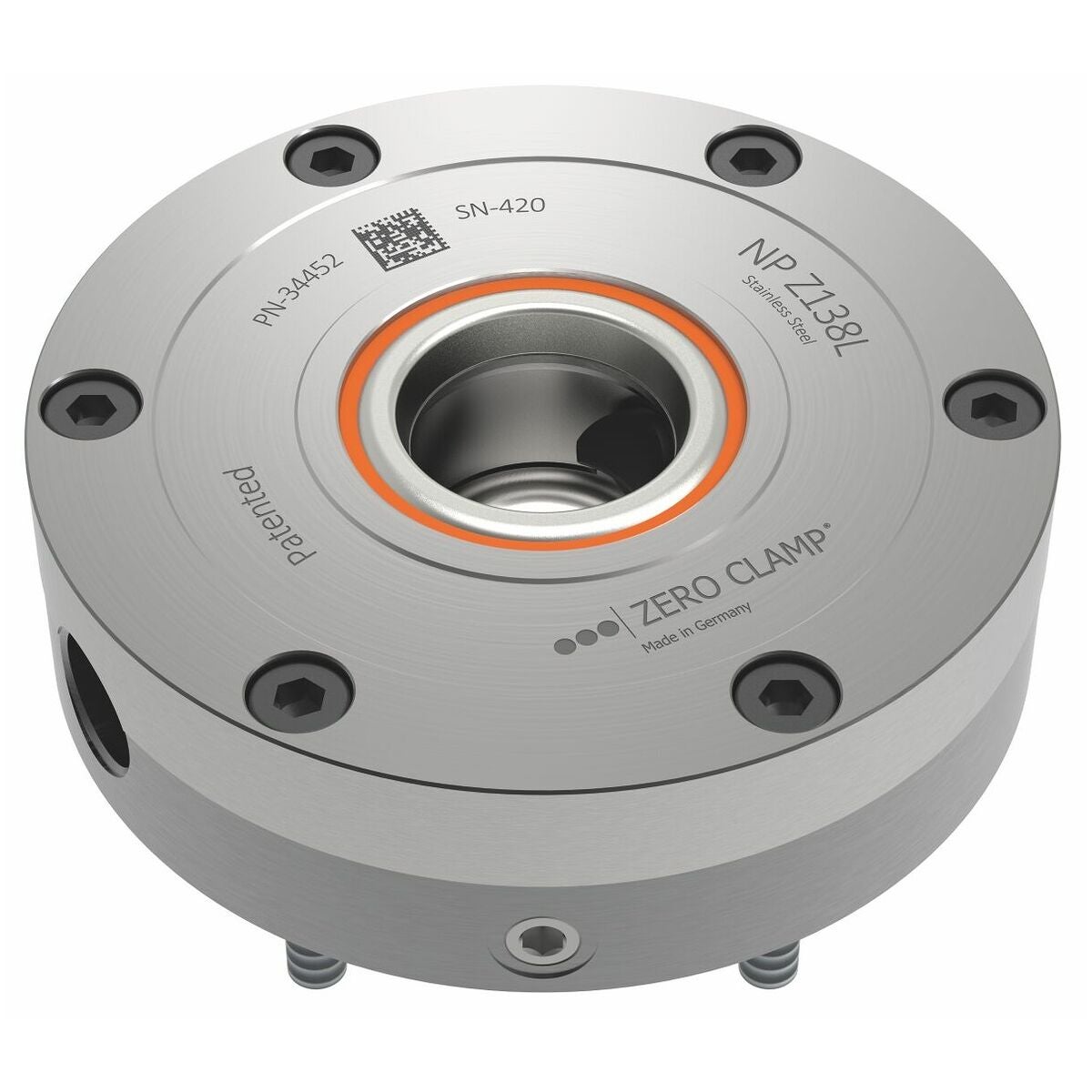

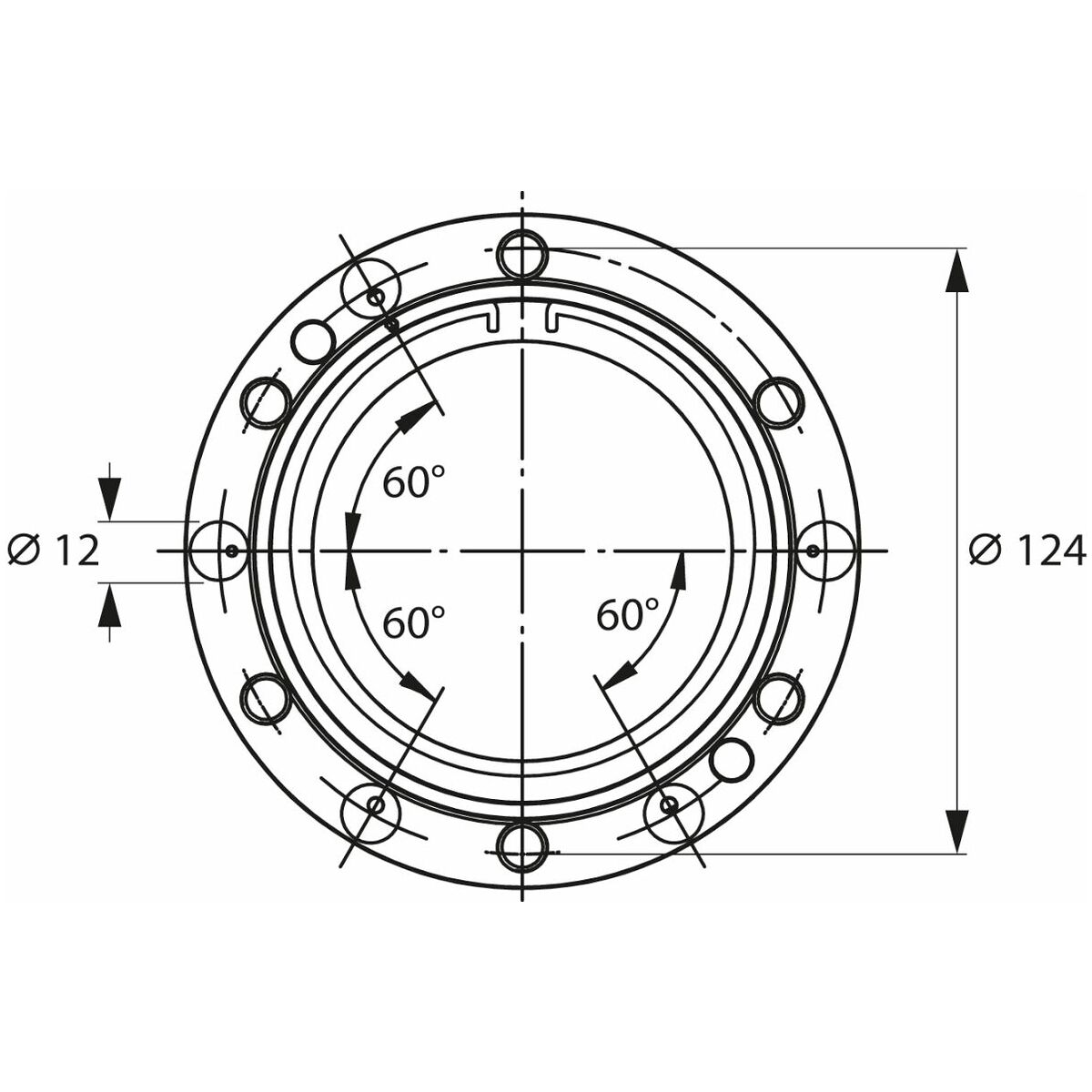

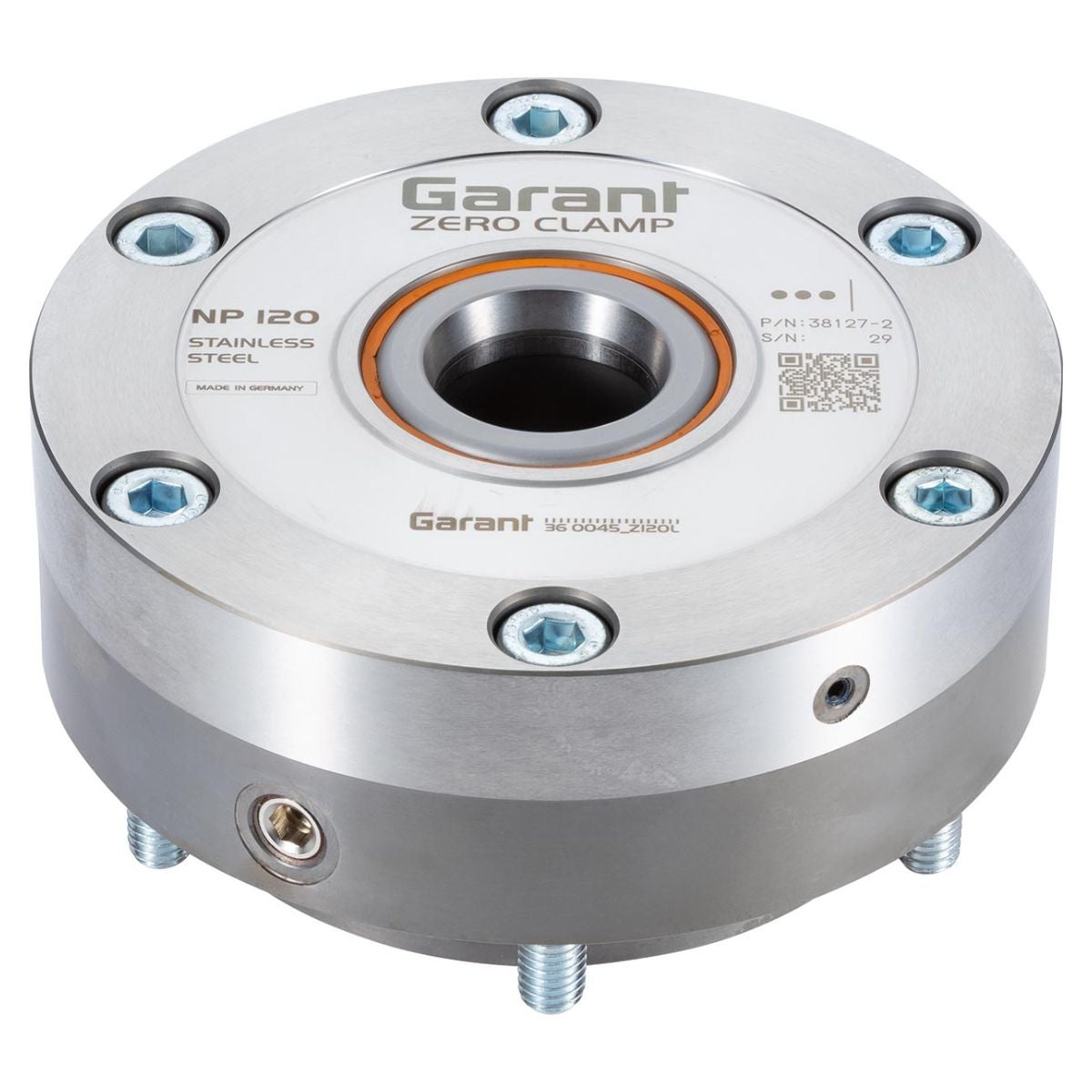

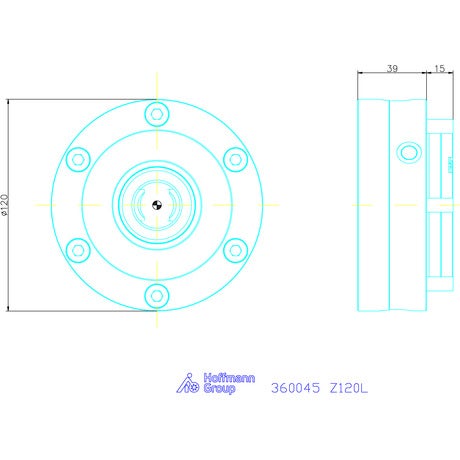

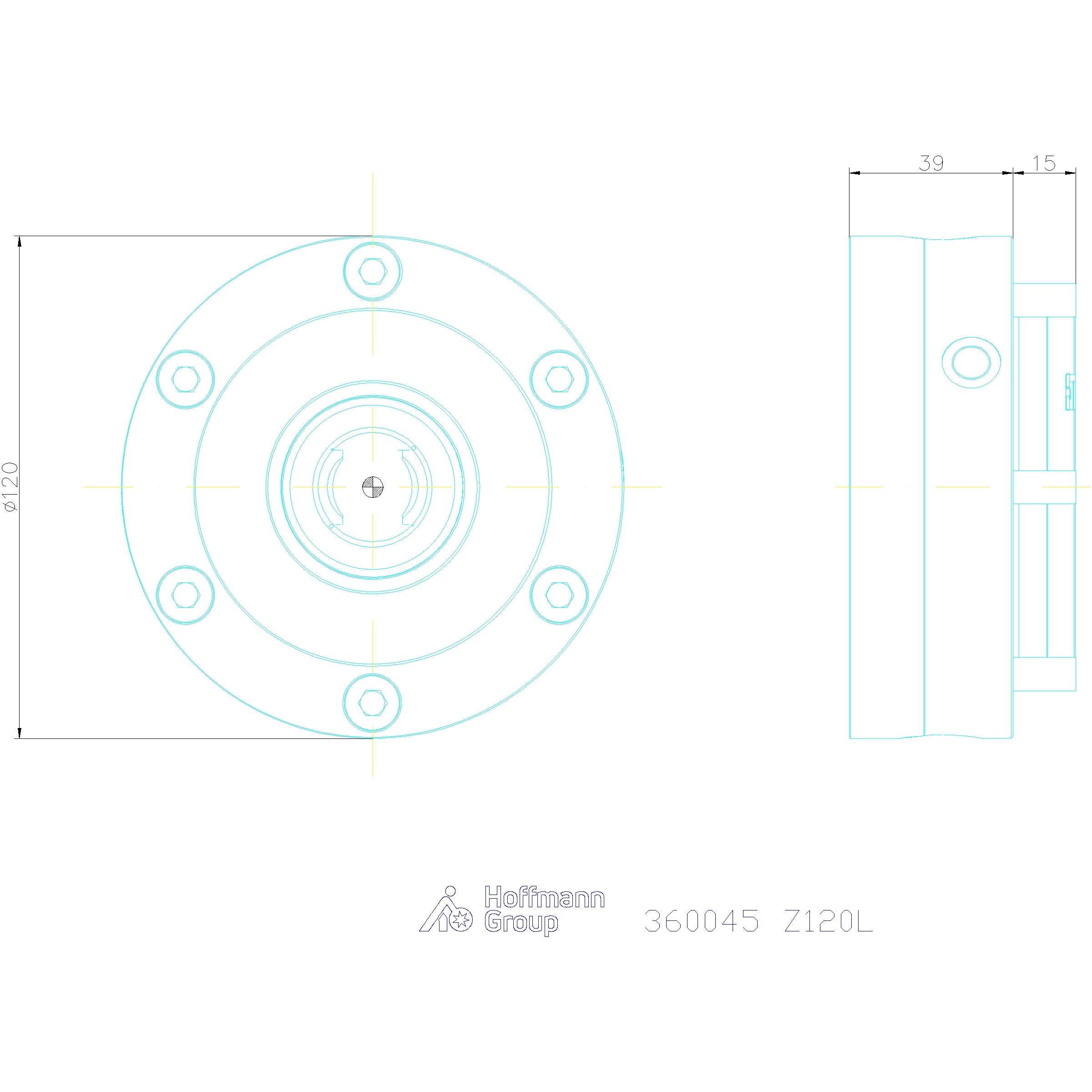

ZeroClamp-kiinnitysmoduuli itsepidättävä

Tuotekuvaus

Rakenne

• Avaukseen vaaditaan paineilmaliitäntä 6 bar.
• Säteittäiskompensointi 0,1 mm.
• Suurin vetotappisisäänveto 1 mm.
• Toistotarkkuus < 2,5 μm.
• Kaikki komponentit ruostumatonta tai korroosiosuojattua terästä.

Toiminta

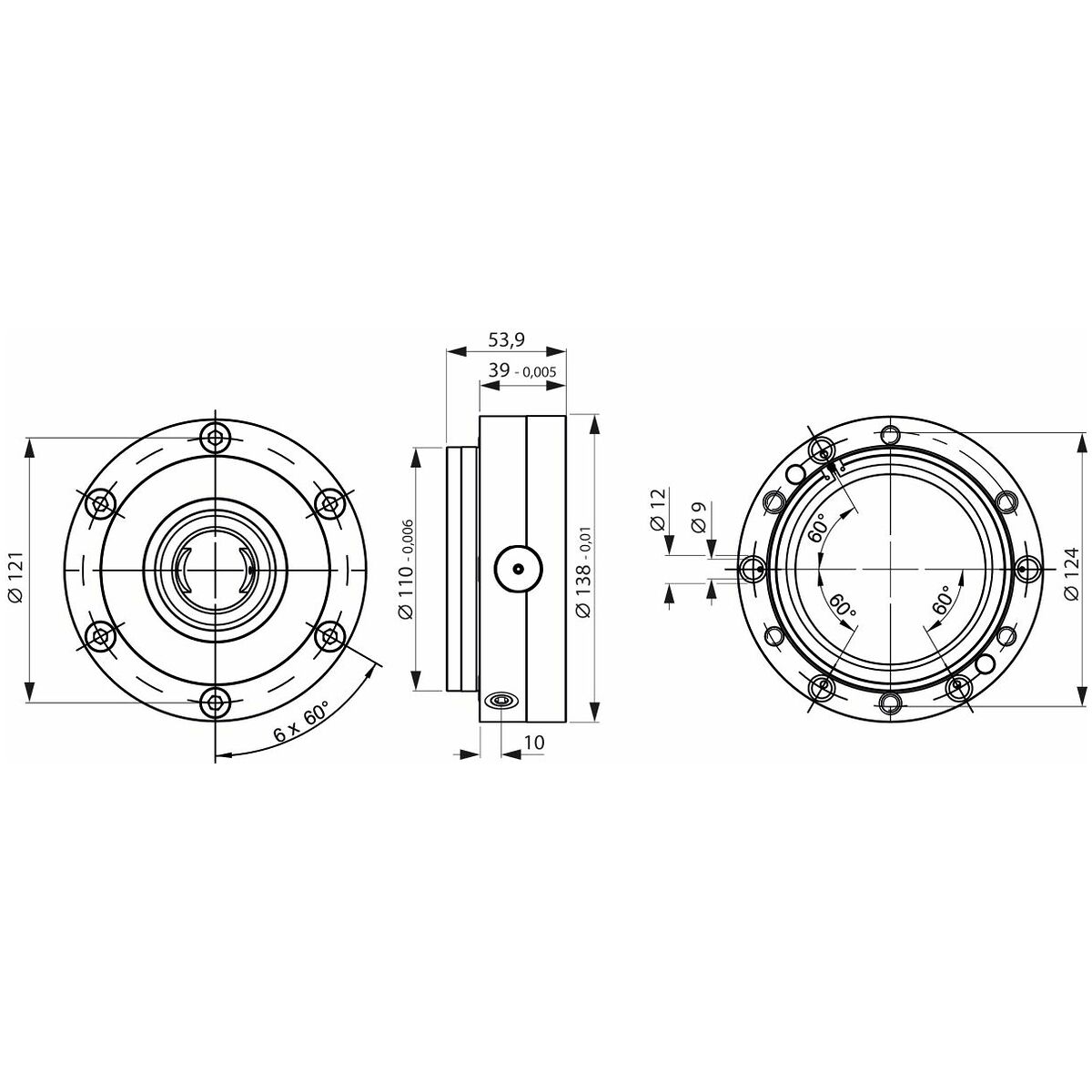

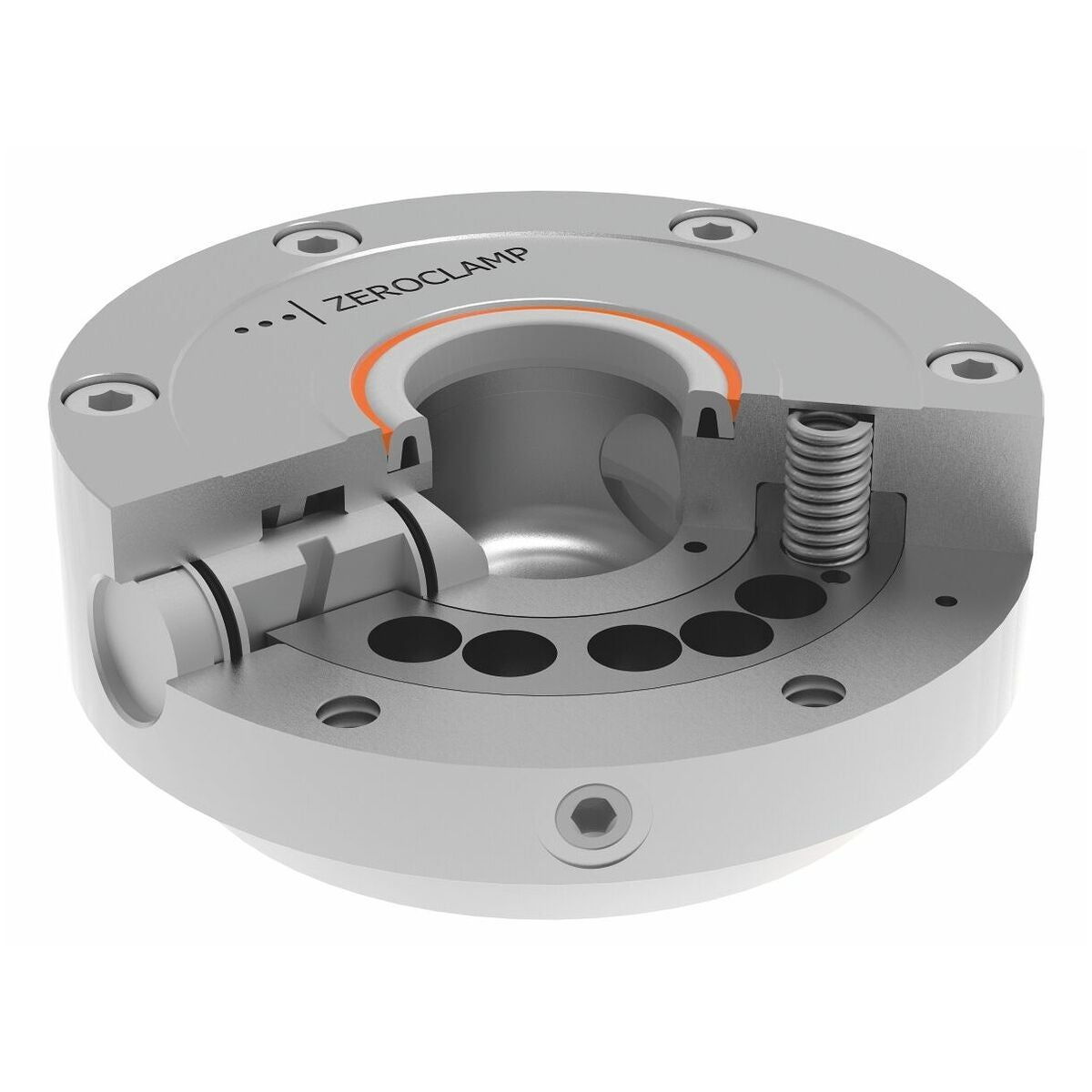

Liikealueeltaan upotetussa männässä on mukanaottajat, jotka on järjestetty 15° kulmaan ja jotka tarttuvat työntimiin.
Männän iskun aikana kiristystyöntimet liikkuvat säteittäisesti ja lukitsevat vetotapin 14 kiristysjousen jousivoimalla.

Etu

• Toistotarkkuus < 2,5 μm.
• Aina välyksetön HSK-periaatteen ansiosta. (ontto kartiovarsi)
• Terminen symmetria esijännitettyjen kiristyskartioiden ansiosta. Ne tasoittavat aina mittatappien epätarkkuudet nollapistettä vasten.
• Tarvitaan vain yksi vetotappityyppi, mikä tekee logistiikasta yksinkertaisen.
• 30 % suurempi voima-/iskutilavuus verrattuna vakiokiristysisiin. Kiristystyöntimien lineaarinen säätö; erottelua pika- ja kiristysiskuun ei tarvita.
• Puhallustoiminto, turbotoiminto ja kiristystyöntimien asennon haku.
• Ei tarvita vapaa- tai miekkapultteja, mutta toimii silti perinteisesti myös näillä pulttityypeillä.

Käyttötiedot
Yksilölliseen asennukseen kiinnityslaitteisiin. Jälkiasennukseen olemassa oleviin pohjalevyihin suuremman pitovoiman saavuttamiseksi.

Erikoislisävarusteet
Vetotapit nro 360025 koko 16M8, 16M10, 18M12, 18M16 ja 25M10.
Rakenne
GARANT ZeroClamp -järjestelmän nollapistekiinnitys on tärkeä toiminto nykyaikaisissa tuotantojärjestelmissä, erityisesti automatisoidussa tuotannossa. Erityisen kosketusrajapinnan ansiosta se varmistaa tarkan ja luotettavan nollapisteen toistotarkkuuden. Järjestelmän pneumaattinen kiristysvoima pitää työkappaleet turvallisesti halutussa asennossa, jolloin nopea ja tarkka työkappaleen vaihto voidaan tehdä ilman uudelleenasettelua. Tämä helpottaa käyttöönottoa ja lisää tuottavuutta. GARANT ZeroClamp -järjestelmän nollapistekiinnitys on välttämätön tehokkaille valmistusprosesseille. Lue lisää GARANT ZeroClam pin innovatiivisesta tekniikasta ja optimoi tuotantosi.

Rakenne

• Lukituksen avaukseen tarvitaan paineilmaliitäntä 6 bar.
• Radiaalikompensaatio 0,1 mm.
• Suurin pultin sisäänveto 1 mm.
• Toistotarkkuus < 2,5 μm.
• Kaikki komponentit ruostumattomasta tai korroosiosuojatusta teräksestä.

Toiminta
Liikealueeltaan lovetussa männässä on vetimet, jotka on järjestetty 15° kulmaan ja tarttuvat työntimiin.
Männän iskun aikana kiinnitystyöntimet liikkuvat radiaalisesti ja lukitsevat kiinnityspultin 14 kiristysjousen jousivoimalla.

Etu

• Toistotarkkuus < 2,5 μm.
• Aina välyksetön HSK-periaatteen ansiosta (ontto kartiovarsi).
• Lämpösymmetria esijännitettyjen kiristyskartioiden avulla. Ne kompensoivat aina mittaepätarkkuudet nollapisteeseen.
• Tarvitaan vain yksi kiinnityspulttityyppi, mikä yksinkertaistaa logistiikkaa.
• 30 % suurempi voima-/iskutilavuus verrattuna vakiokiinnityspäihin. Kiinnitystyöntimien lineaarinen säätö, ei tarvita jakoa pika- ja kiristysiskuun.
• Puhallustoiminto, turbotoiminto ja kiinnitystyöntimen asennon haku.
• Ei tarvita vapaa- tai miekkapultteja, mutta toimii silti klassisesti näillä pulttityypeillä.

Käyttötiedot
Yksilölliseen asennukseen kiinnityslaitteisiin. Jälkiasennukseen olemassa oleviin pohjalevyihin suuremman pitovoiman saavuttamiseksi.

Erikoisvarusteet
Kiinnityspultit nro 360025, koko 16M8, 16M10, 18M12, 18M16 ja 25M10.
