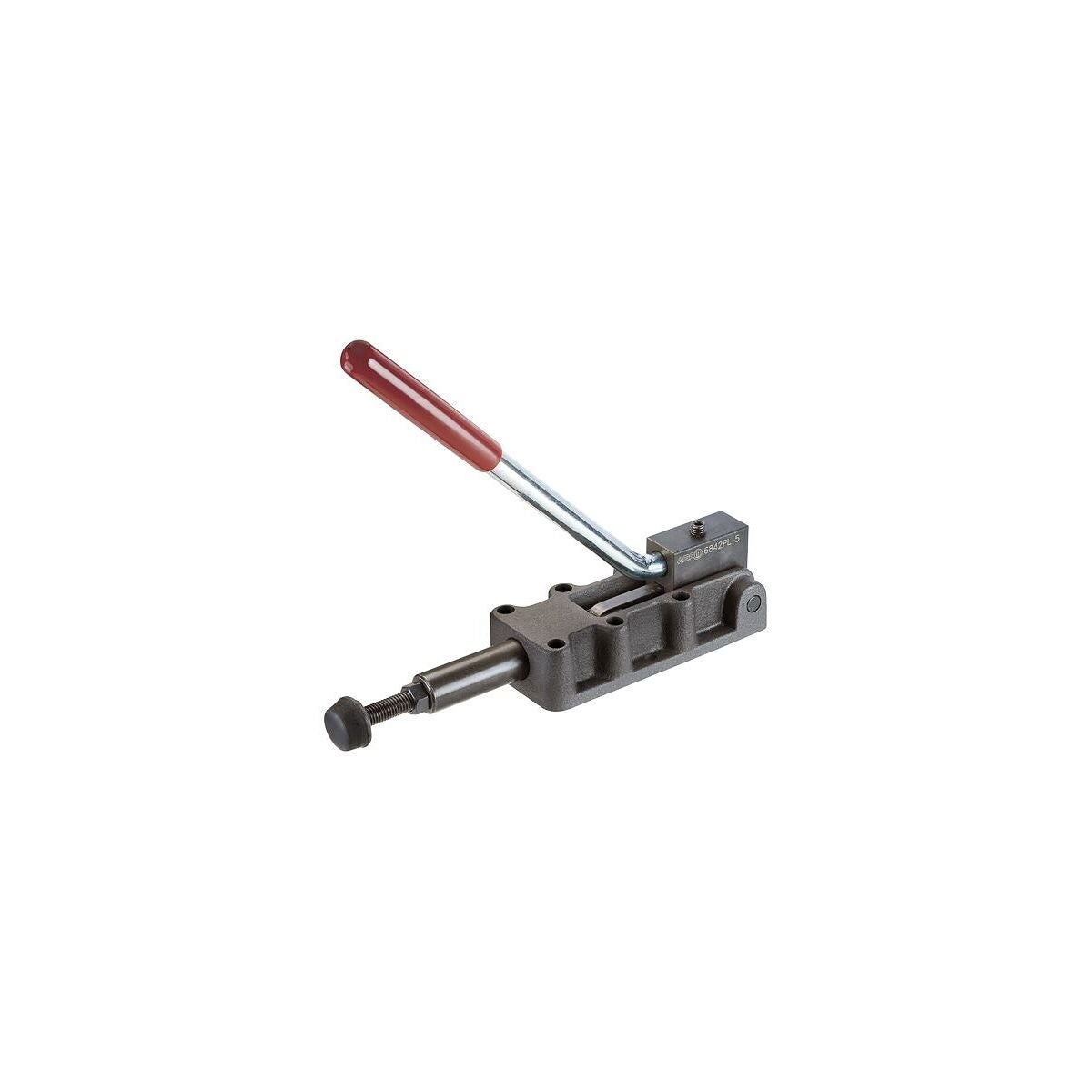

Työntötankokiinnitin käännettävä vipu
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Malli
- Erittäin kestävä rakenne, työntötangon johde.
- Työntötanko ja vipu toimivat samansuuntaisesti.
- Temper-valurunko.
- Vipuosat ja työntötanko sinkittyä ja passivoitua nuorrutusterästä.
- Nuorrutettu puristuskara.
- Karkaistut pultit, huoltoa tarvitsemattomat sintratut holkit.
- Suurien kiinnitysvoimien tuottamiseen.
- Temper-valurunko mustattu.
Käyttö
- Nopeaan kiinnittämiseen ja aukaisuun sarjatuotannossa.
- Työntö- ja vetokiinnittimenä.
- Asennettavaksi erikoiskiinnittimiin.
- Sopii kiinnittmiseen porattaessa, kalvittaessa, hiottaessa, taivutettaessa, hitsattaessa, asennettaessa jne.

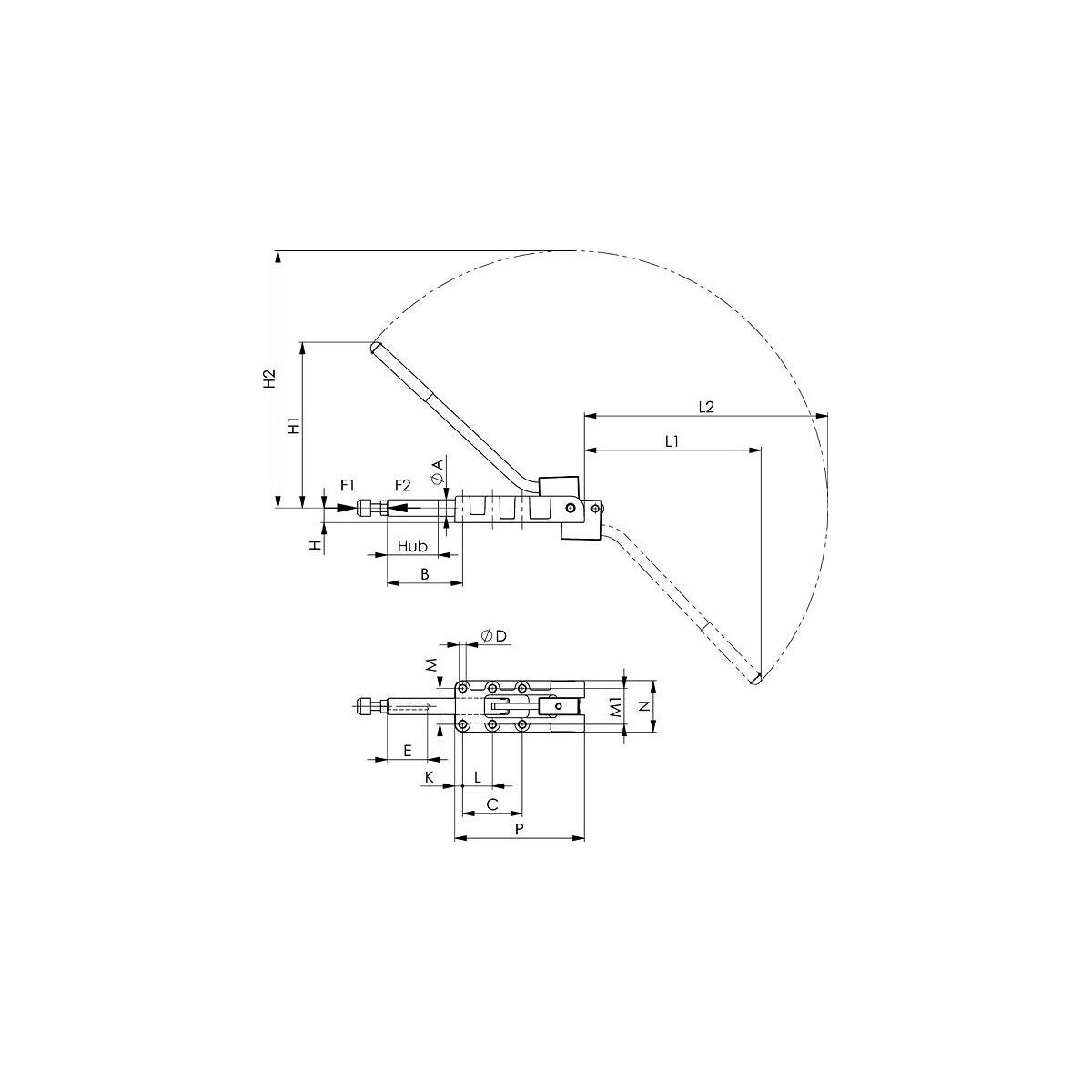

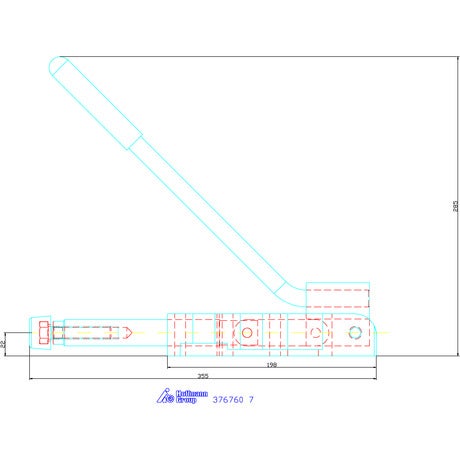

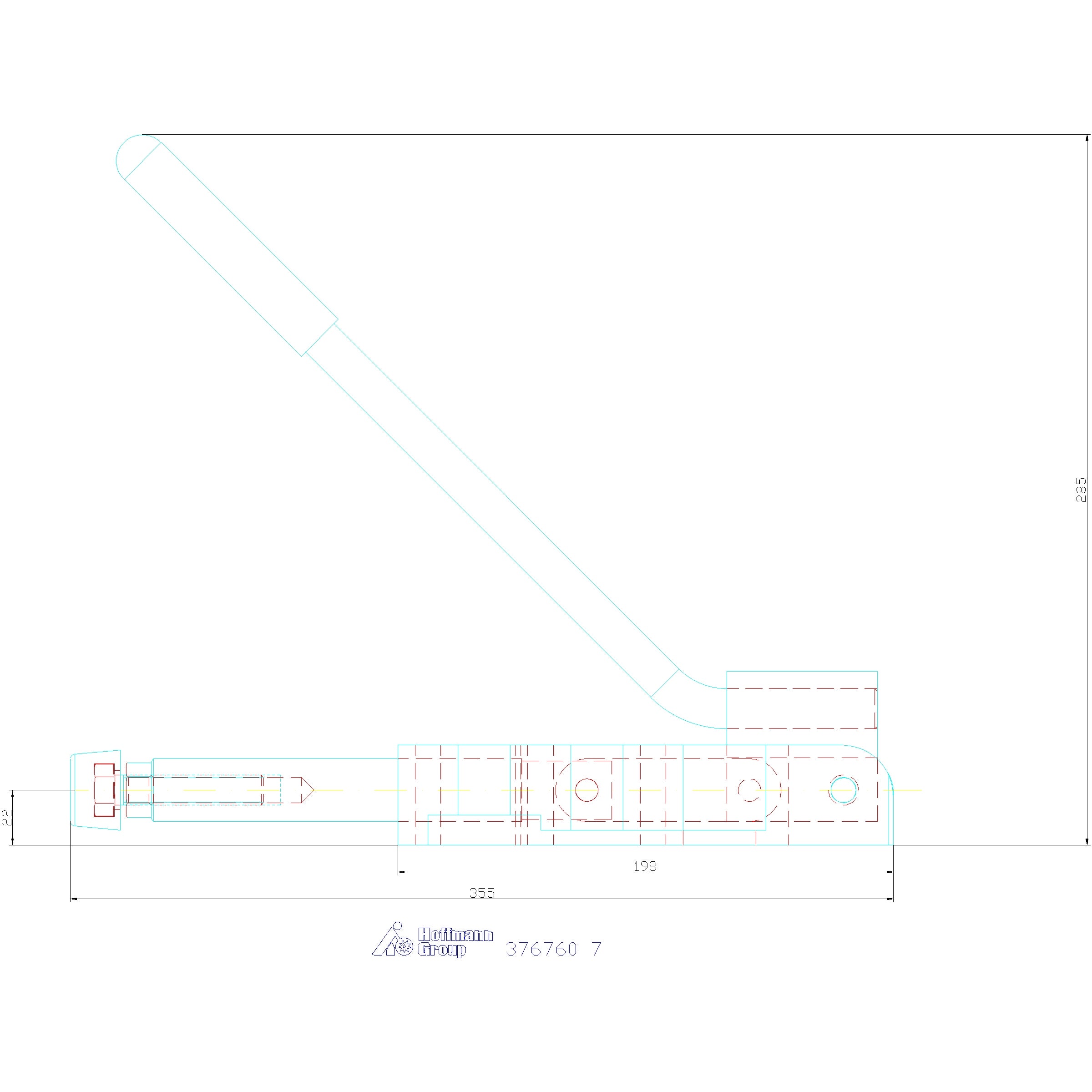

Tekniset tiedot
| Tuotetyyppi | Työntö- ja vetopuristin |
|---|---|
| Puristuspituus | 75 mm |
| Reikä ⌀ d | 10.3 mm |
| Kosketusruuvi | M12×50 mm |

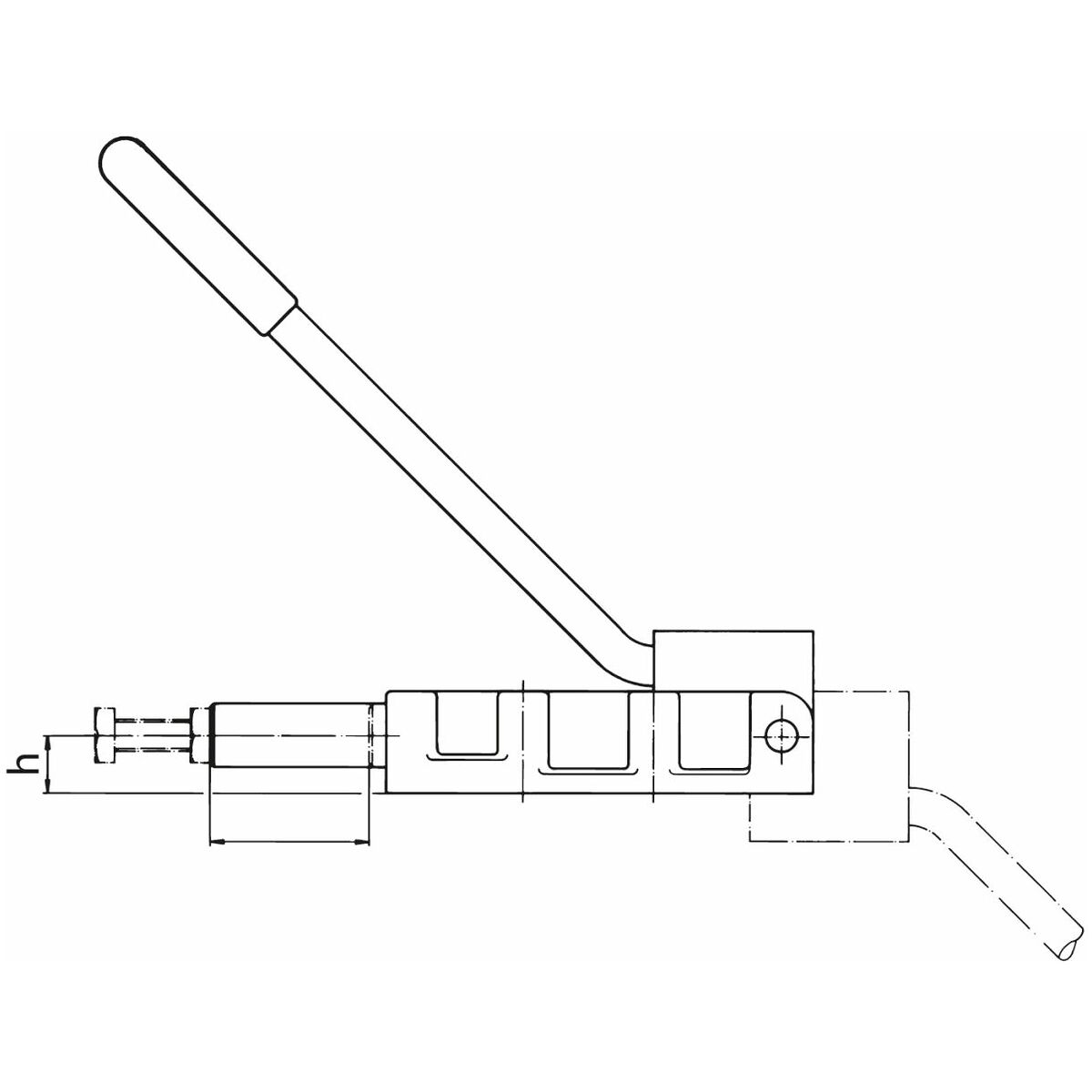

| Kokonaiskorkeus h | 285 mm |
| Kiinnityskorkeus h ruuvin keskilinjaan | 22 mm |
| Puristusvoima p (puristus-/vetovoima) | 25000 N |

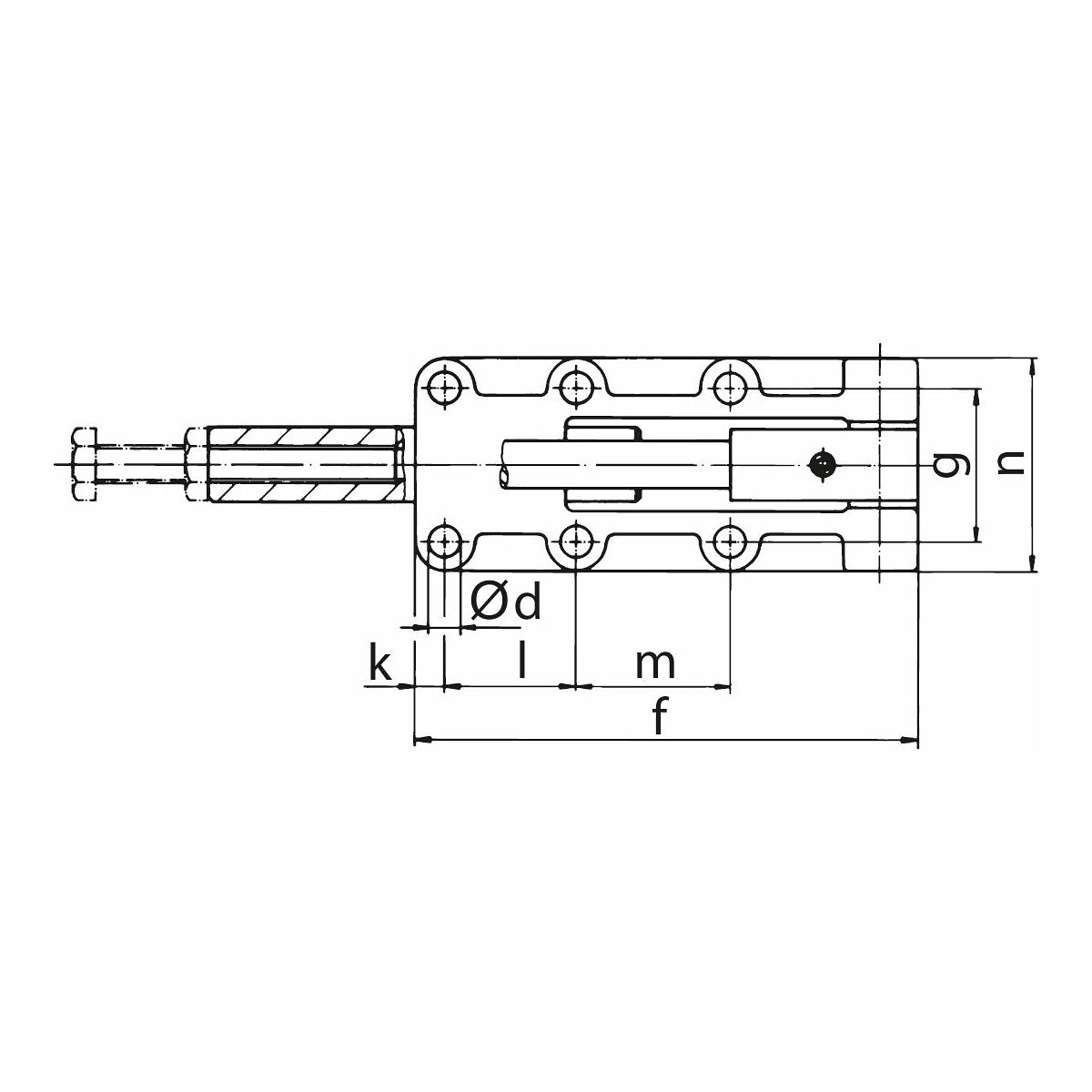

| Reikäväli l | 45 mm |
| Reikävälitys k | 12 mm |
| Peruspitimen pituus f | 196 mm |
| Peruspitimen leveys n | 78 mm |
| Reikäväli g | 54 mm |
| Tyyppi | 6842PL |
| Paino | 4.28 kg |
| Kokonaispituus l | 355 mm |
| Reikien väli m | 45 mm |
Tuotetiedot
| Tuotenumero | 376760 |
|---|---|
| EAN | 4020772092665 |
