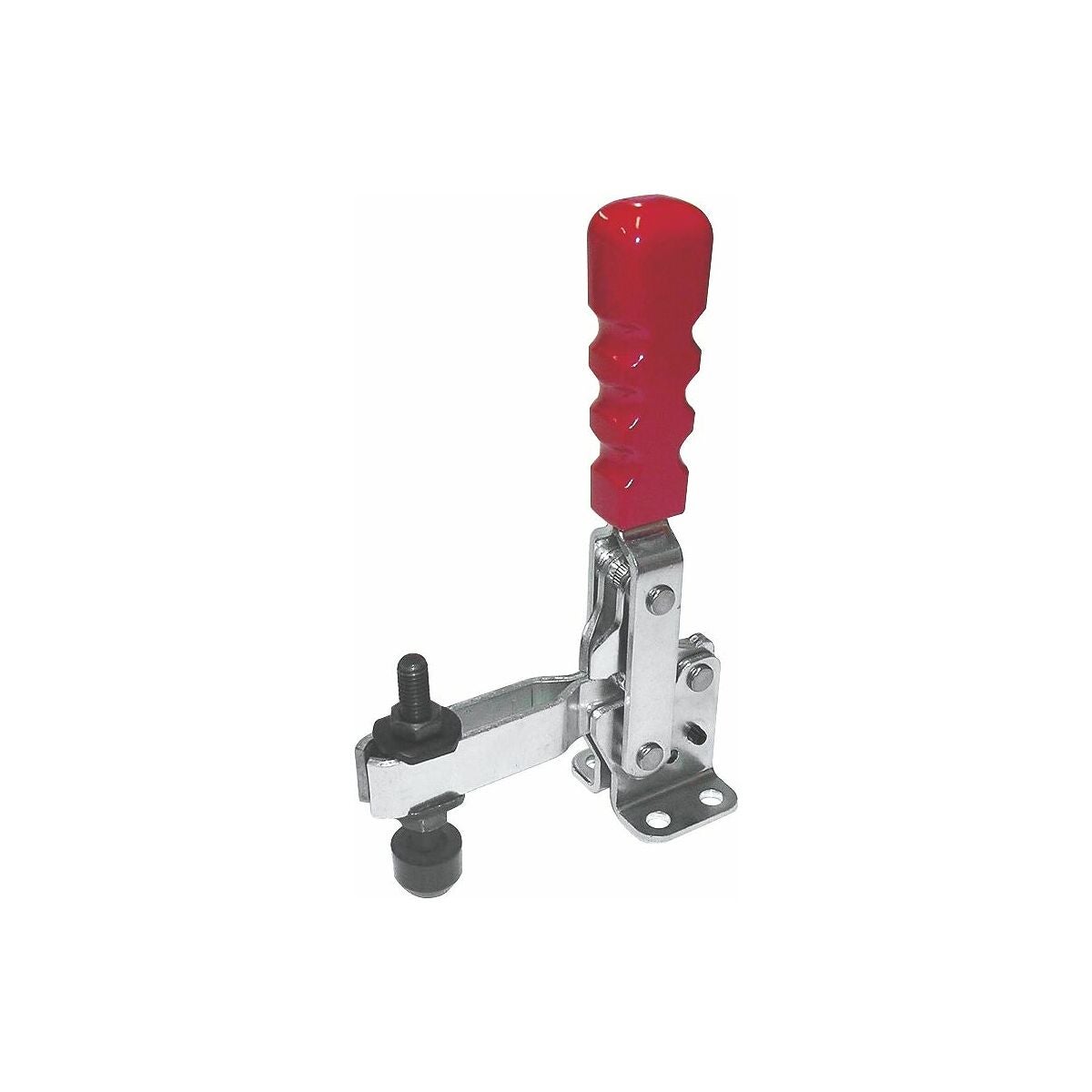

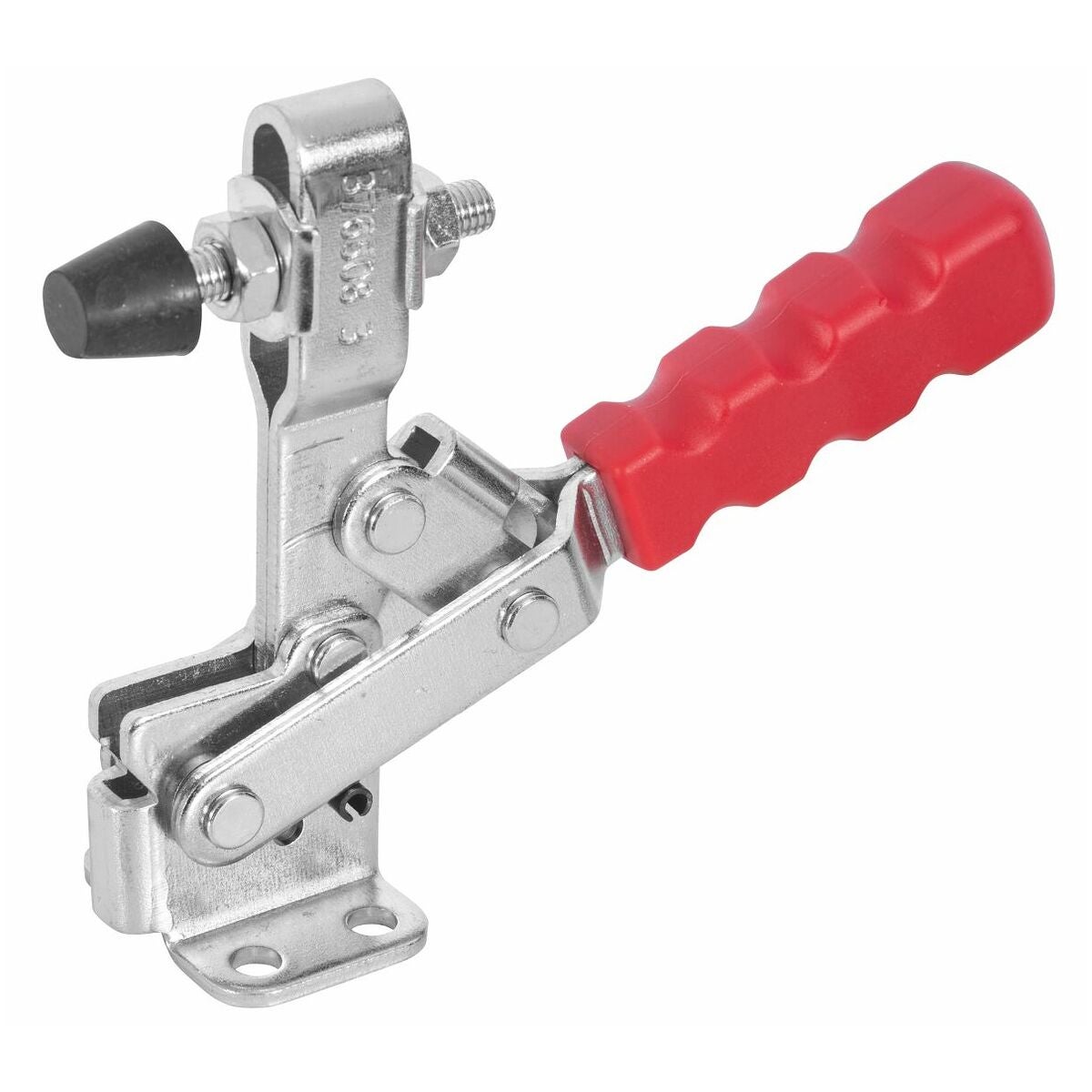

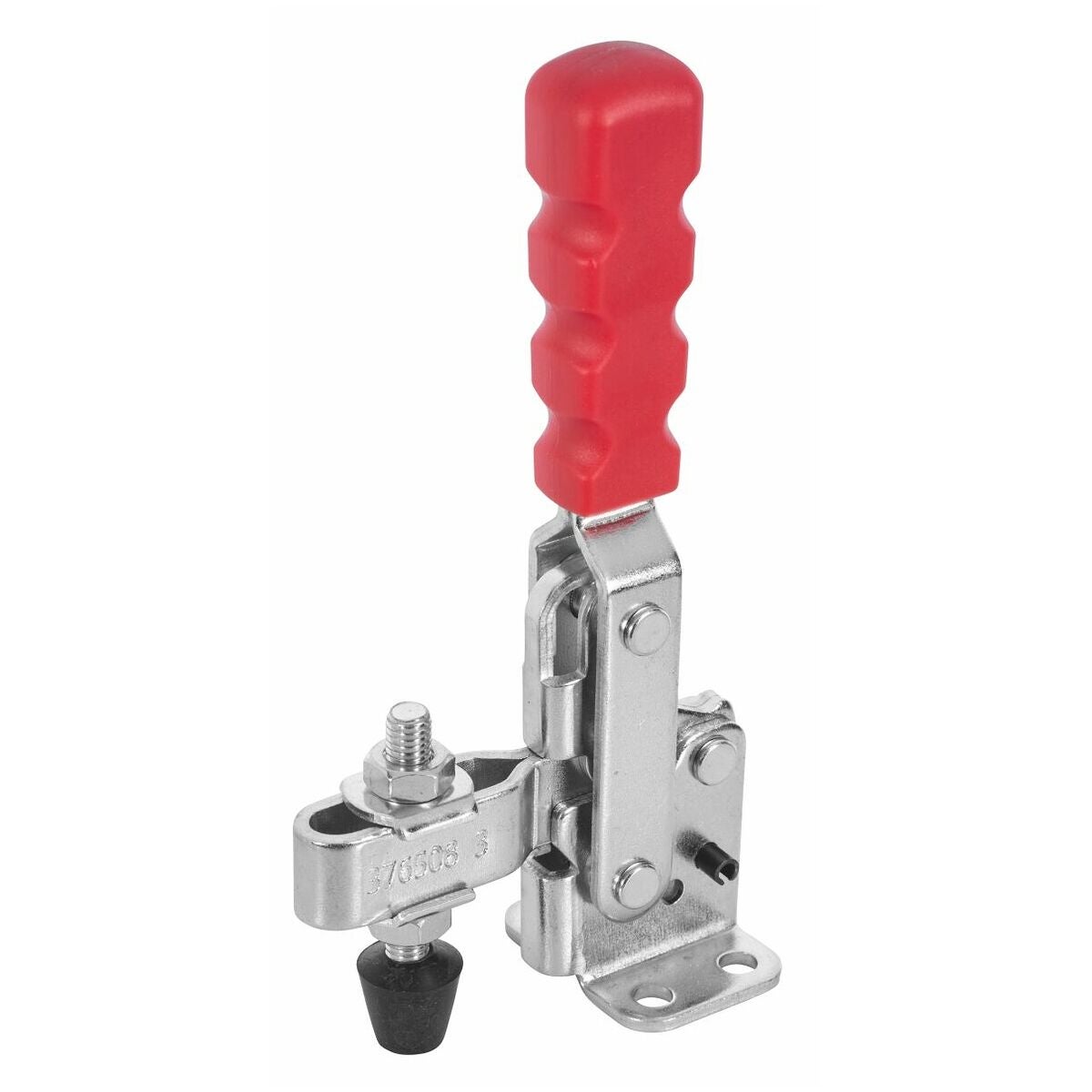

Pystypuristin vaakajalkalevyllä
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Vaakasuoralla jalkalevyllä kiinnitystä varten pohjalevyihin jne.
Käyttötiedot
Nopeaan kiinnitykseen ja avaukseen sarjaosien valmistuksessa tai asennettavaksi erikoiskiinnittimiin. Soveltuu kiinnitykseen porauksessa, kalvauksessa, hionnassa, taivutuksessa, hitsauksessa, asennuksessa jne.

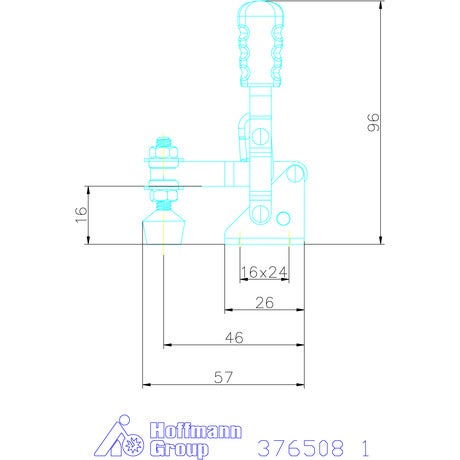

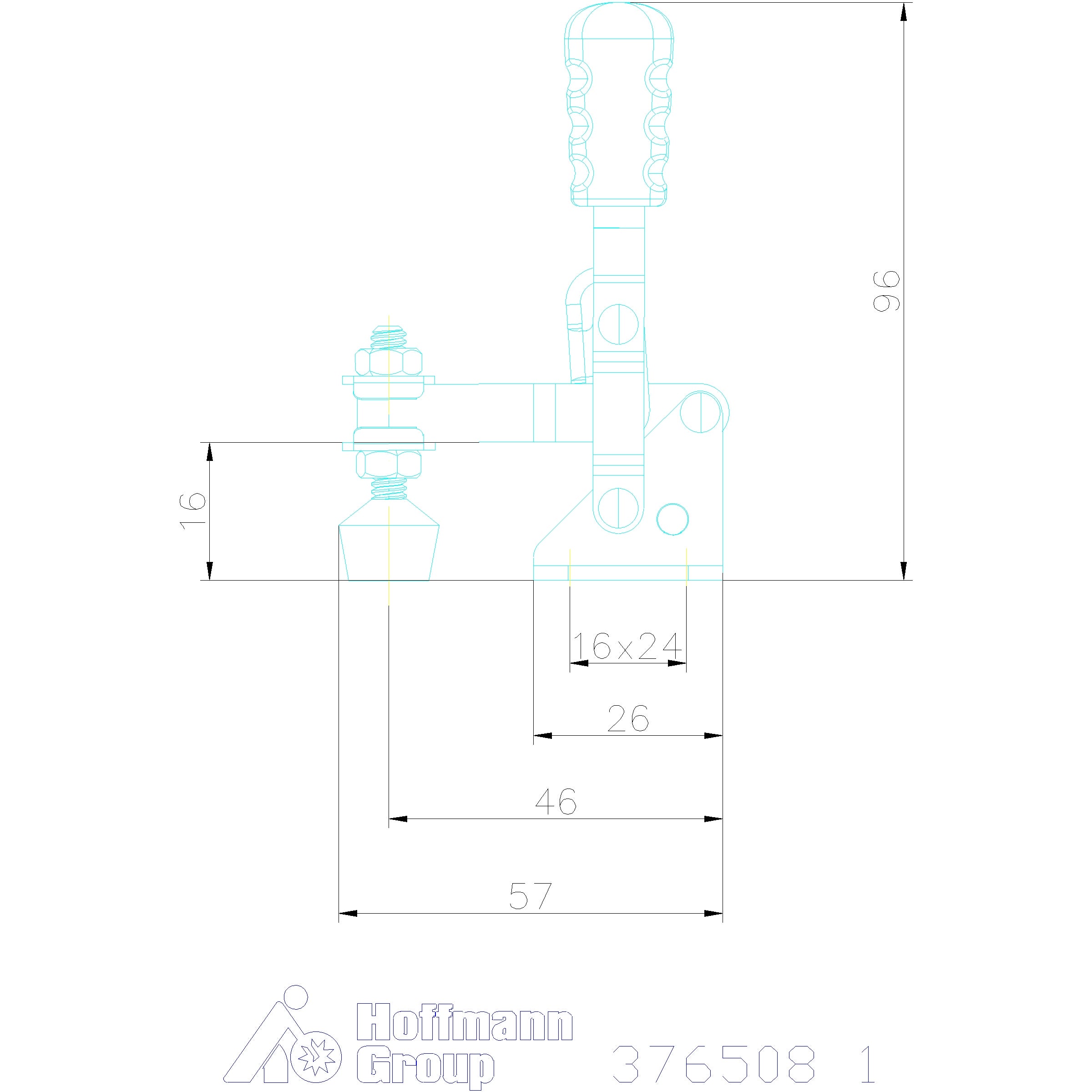

Tekniset tiedot
| Tuotetyyppi | Pystyvipukiinnitin |
|---|---|
| Kiinnitysvoima p2 | 710 N |
| Reikä ⌀ d | 3 mm |
| Reikäväli e | 16 mm |
| Kiristysvoima p1 | 500 N |
| Kosketusruuvi | M5×30 mm |
| Kokonaiskorkeus | 77 mm |
| Reikäväli f | 24 mm |
| Kiristyskorkeus h | 19 mm |
| Tyyppi | 376508 1 |
| Kokonaispituus | 51.5 mm |
Tuotetiedot
| Tuotenumero | 376508 |
|---|---|
| EAN | 4045197226266 |
