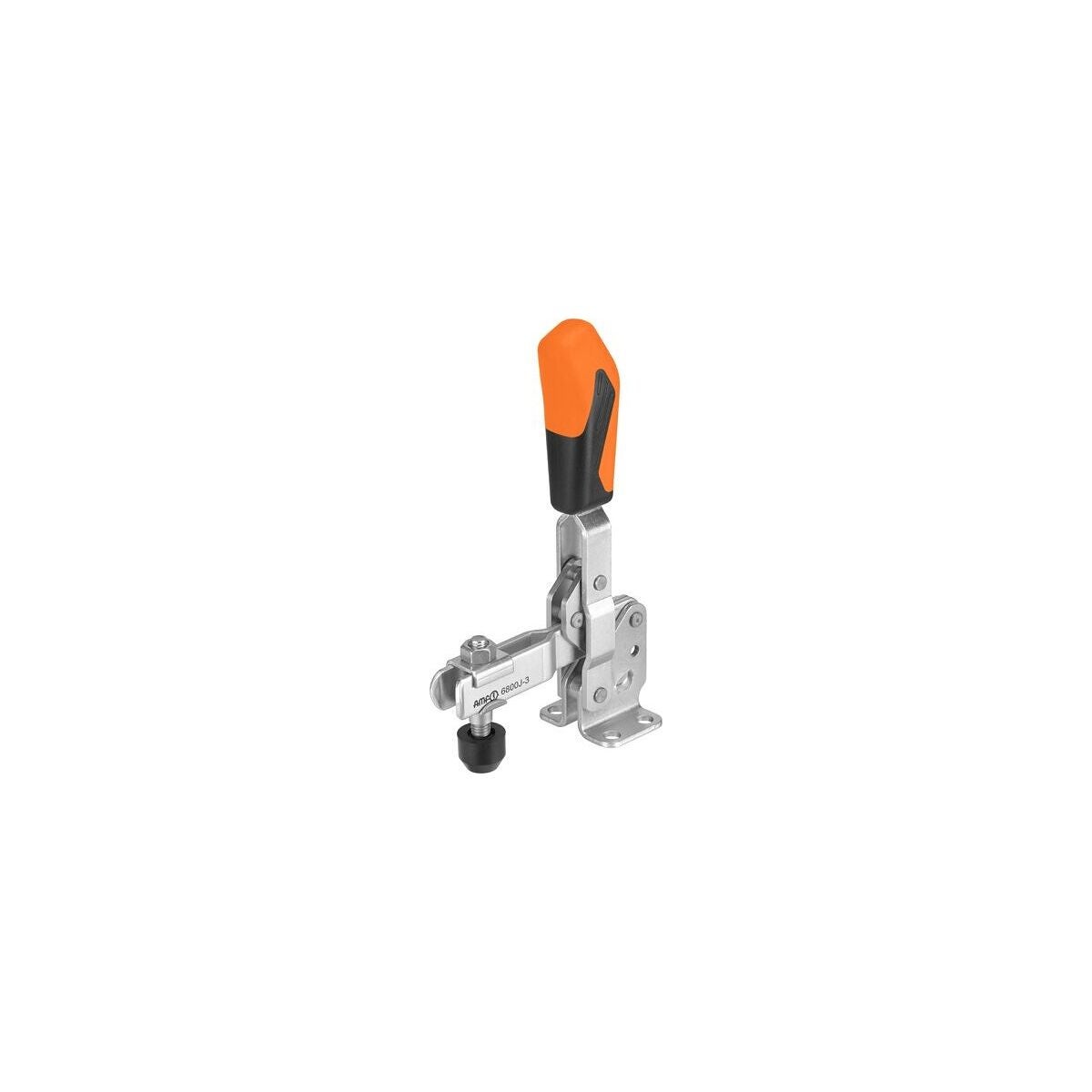

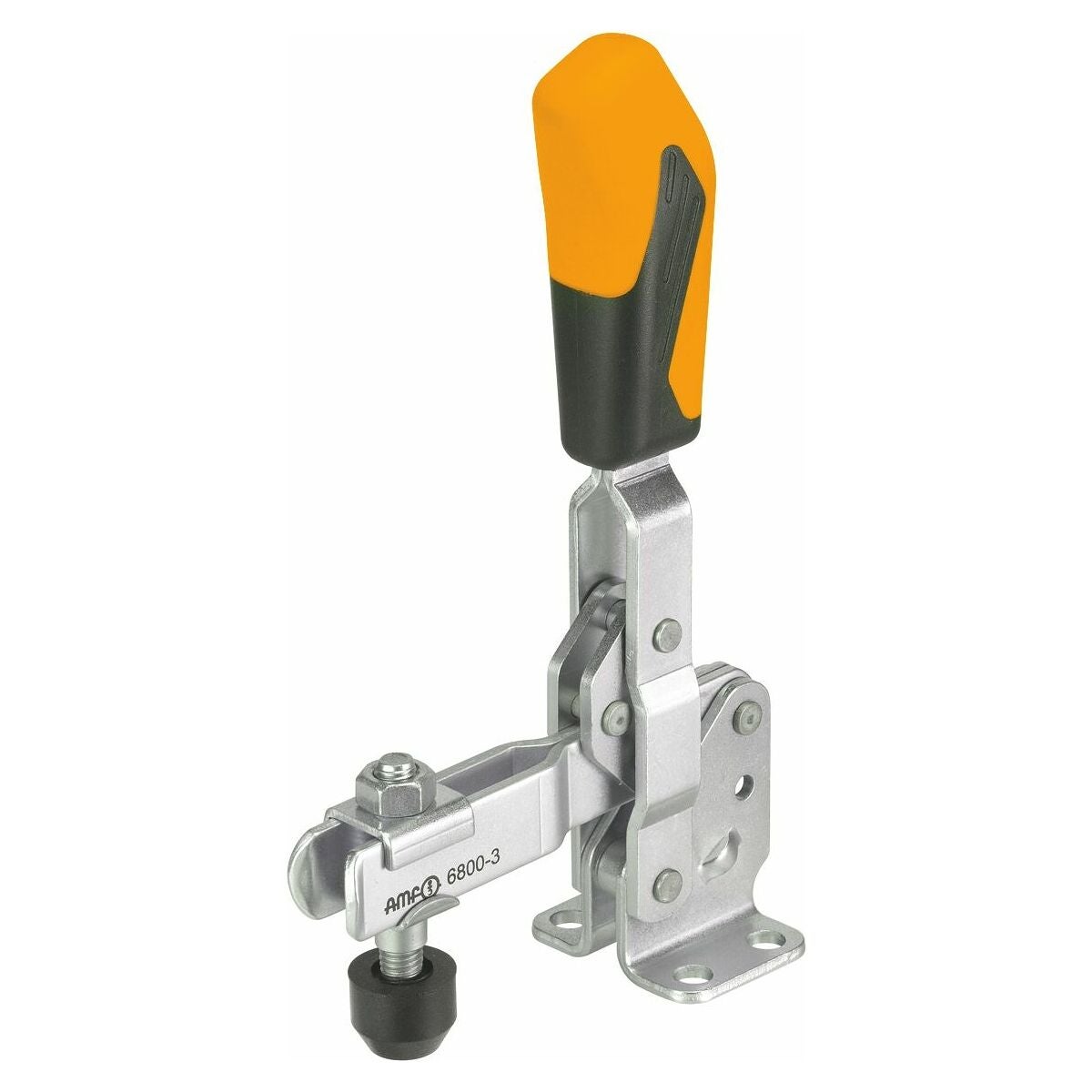

Pystykiinnitin vaakajalusta
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Malli

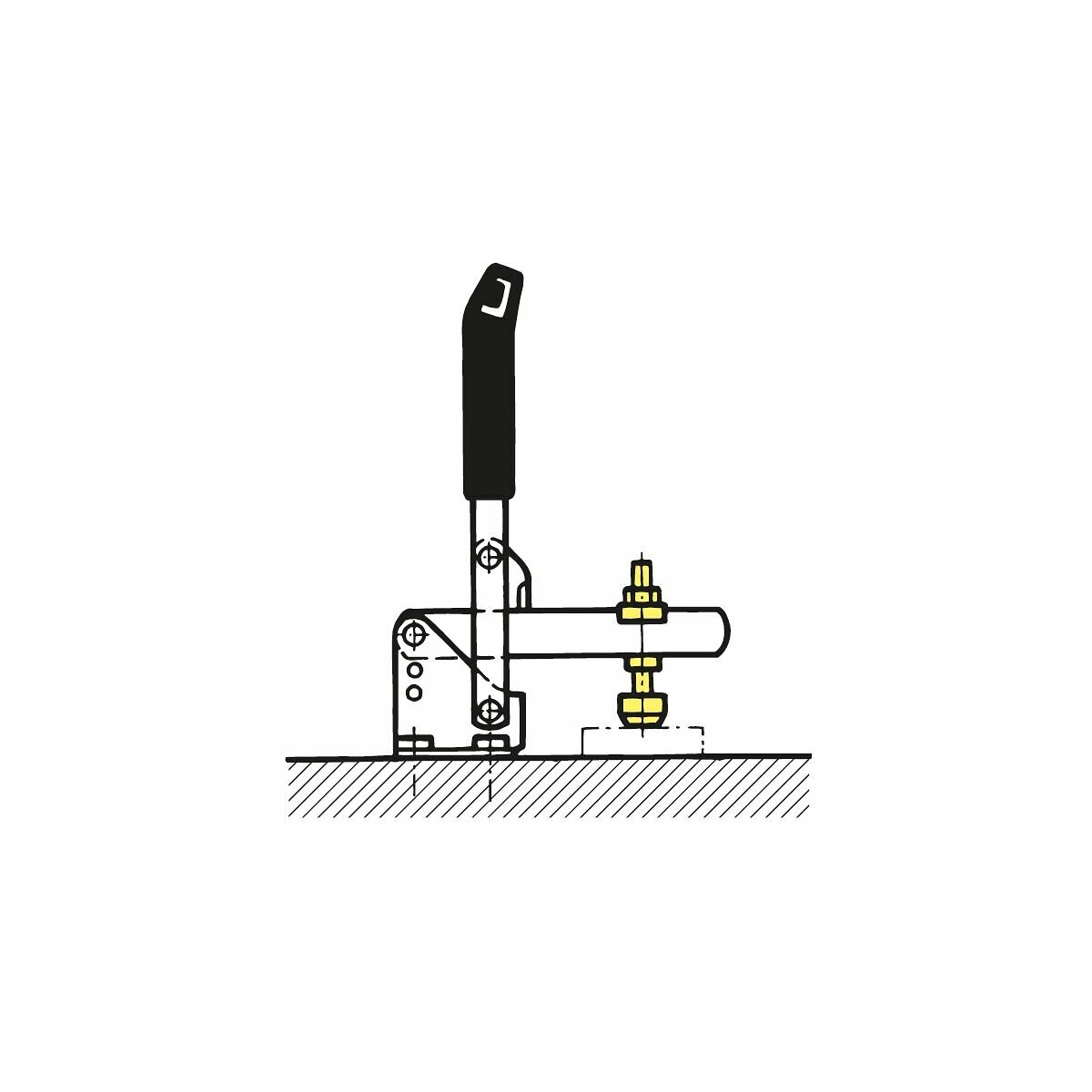

Vaakasuora jalusta asennuslevyihin ja vastaaviin kiinnittämistä varten.
- Kompakti koko uuden kahvan ansiosta.
- Ergonominen 2-komponenttikahva, hyvä käyttömukavuus suurennetun käsituen ansiosta.
- Puristuskara suojattu häviämiseltä.
- Sormisuoja varmistuskiinnityksellä ilman tarttumismahdollisuutta.
Käyttö
Nopeaan kiinnittämiseen ja irottamiseen sarjatuotannossa tai asennettavaksi erikoiskiinnittimiin. Sopii kiinnittämiseen porattaessa, kalvittaessa, hiottaessa, taivutettaessa, hitsattaessa, asennettaessa jne.

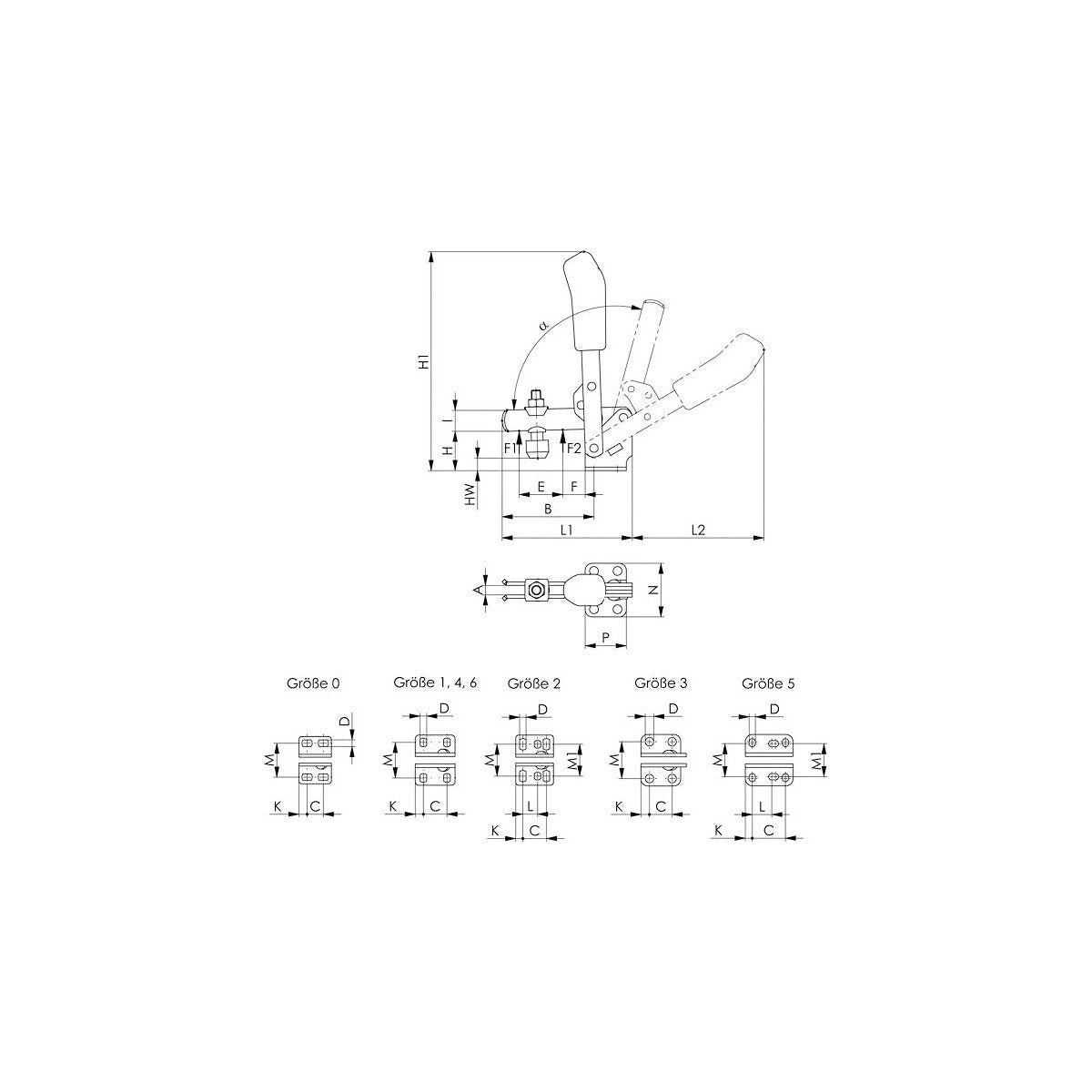

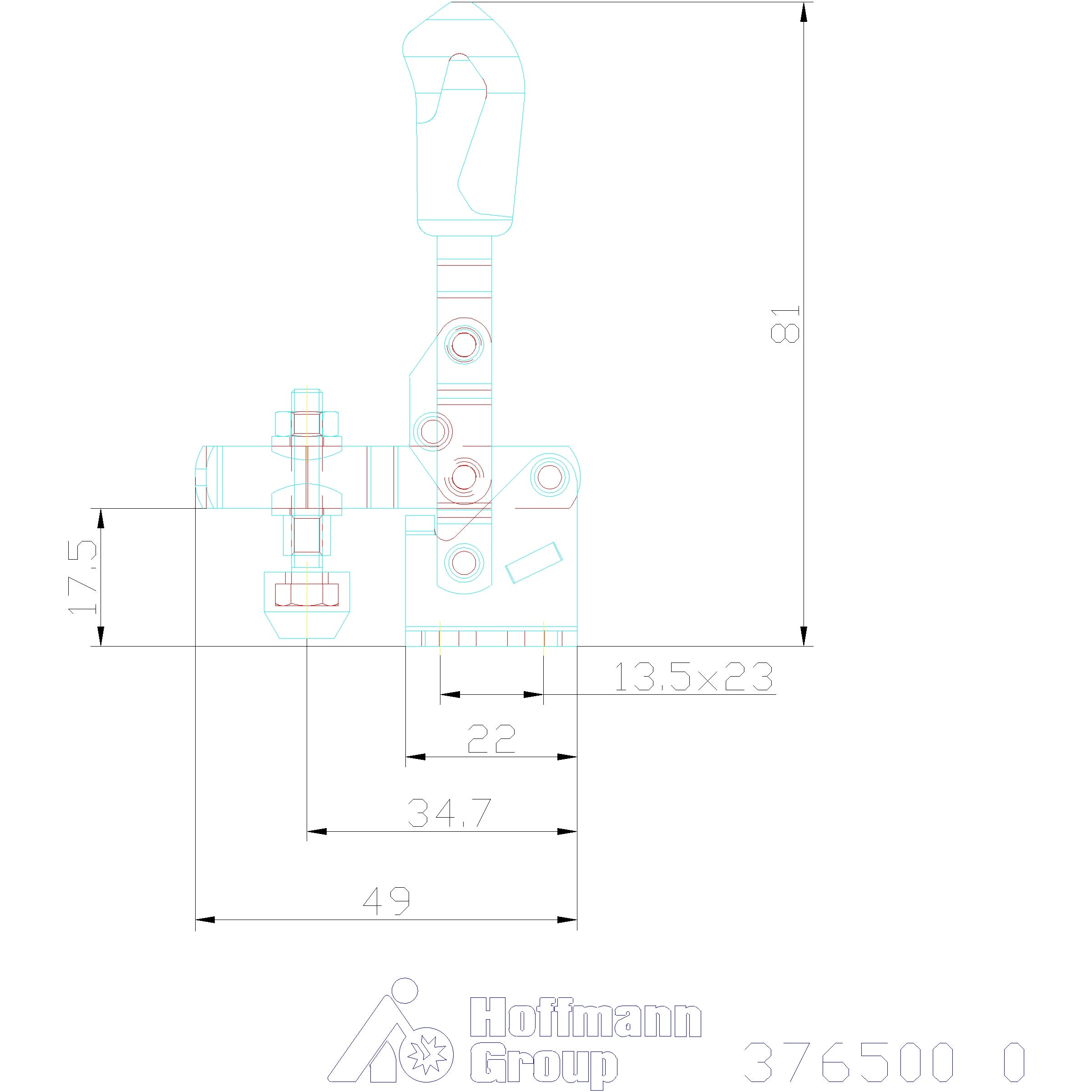

Tekniset tiedot
| Tuotetyyppi | Pystysuora pikapuristin |
|---|---|

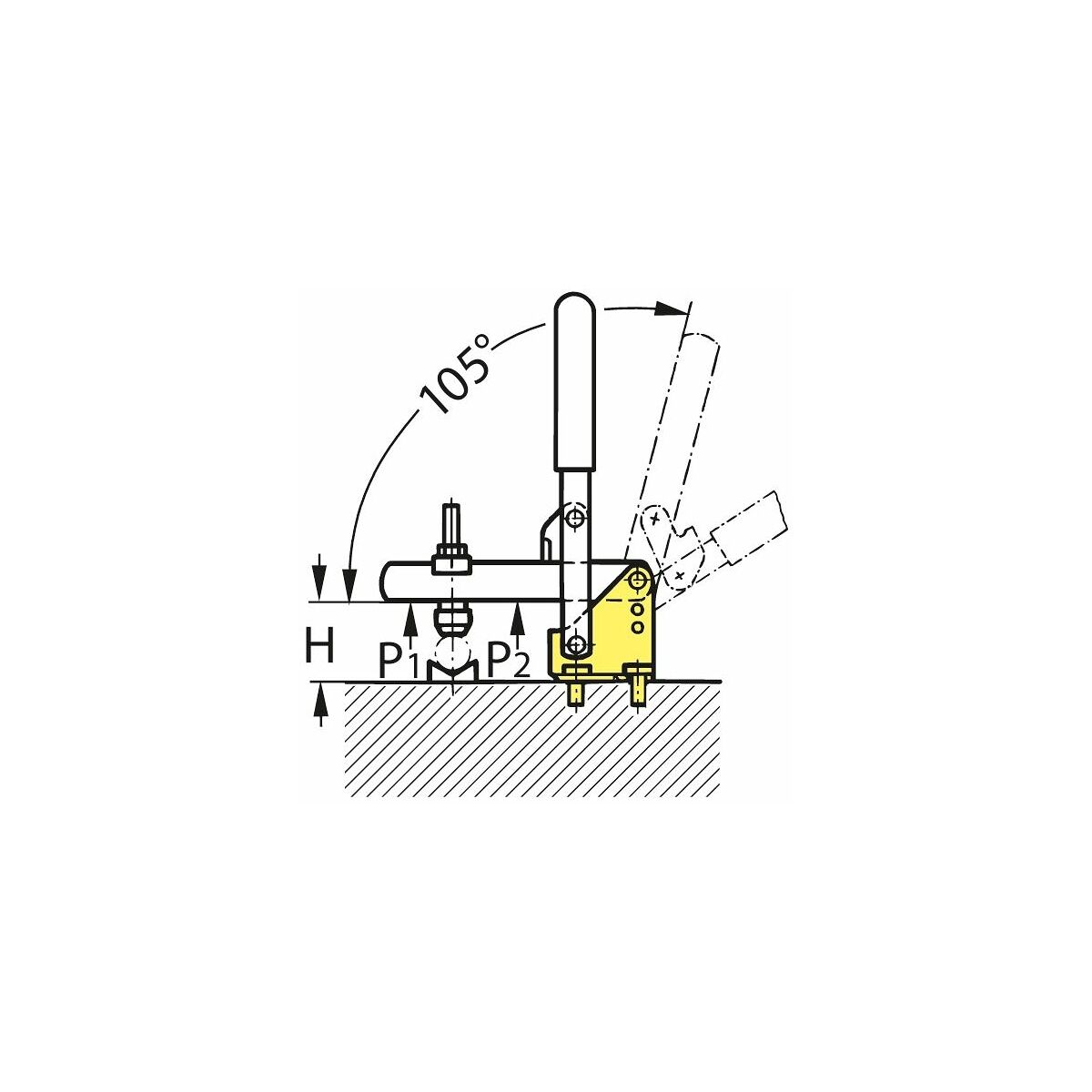

| Kiinnitysvoima p2 | 700 N |
| Reikä ⌀ d | 4.5 mm |
| Reikäväli e | 8,5-13,5 mm |
| Kiristysvoima p1 | 500 N |
| Kosketusruuvi | M4×25 mm |

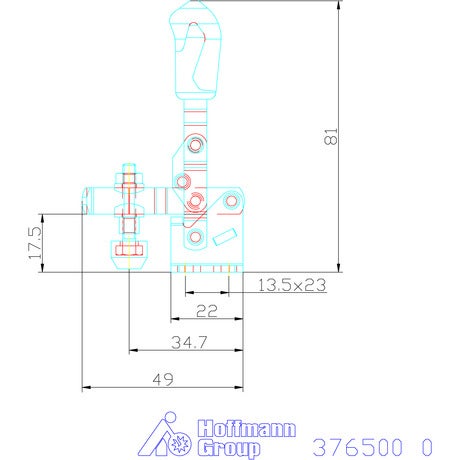

| Kokonaiskorkeus | 81 mm |
| Reikäväli f | 23 mm |
| Kiristyskorkeus h | 18 mm |
| Tyyppi | 6800J |
| Kokonaispituus | 49 mm |
Tuotetiedot
| Tuotenumero | 376500 |
|---|---|
| EAN | 4020772007737 |
