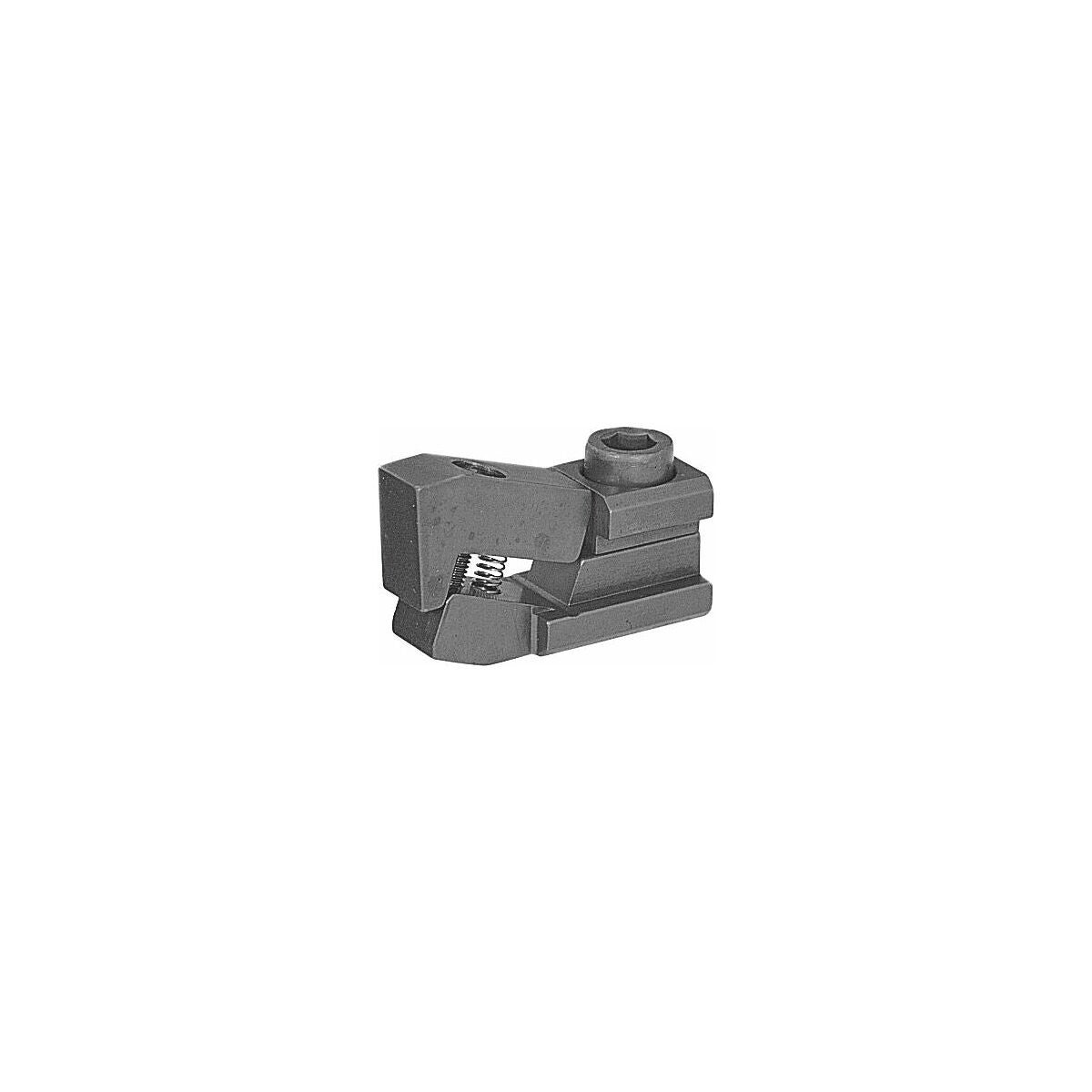

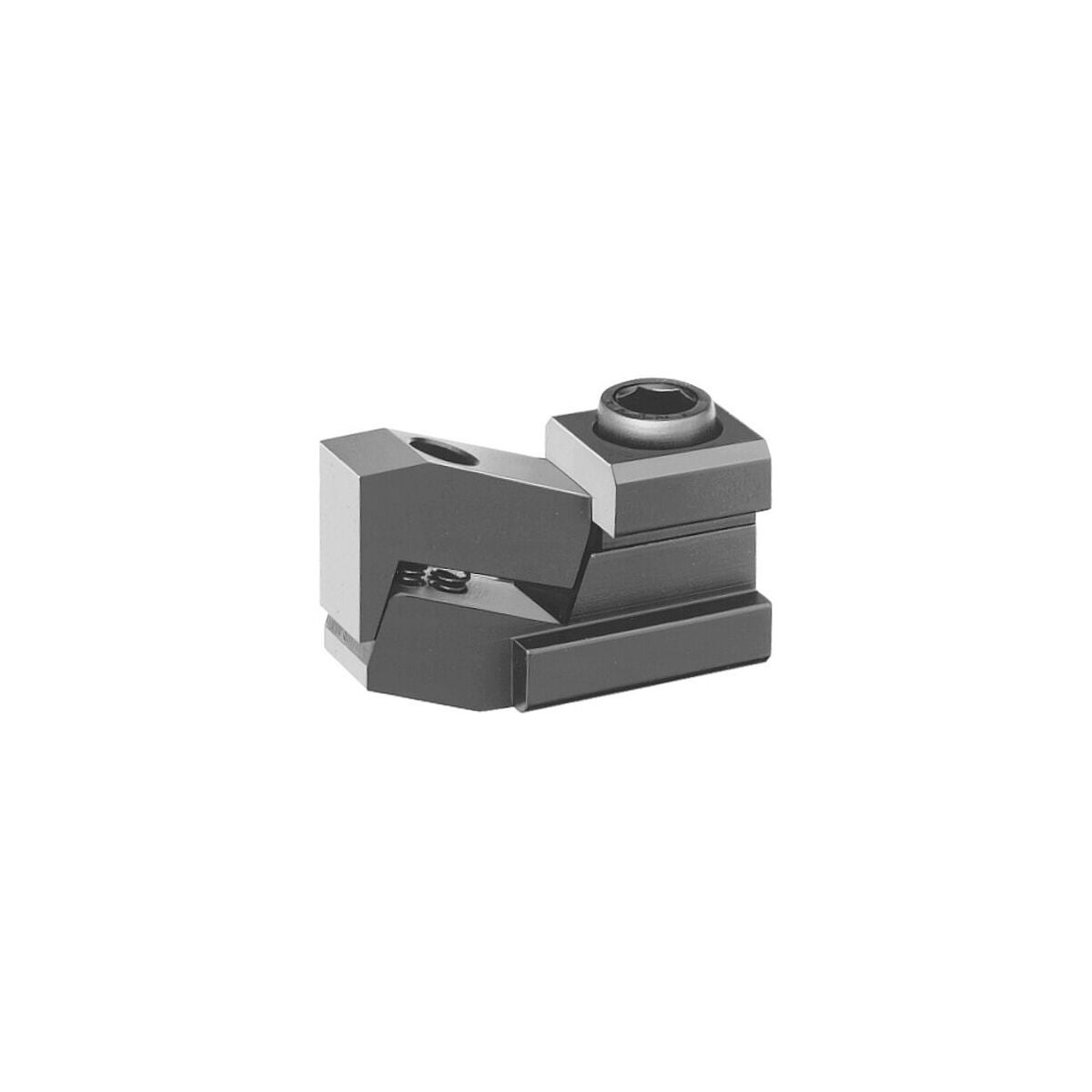

Tasokiinnitinpari Mini-Bulle mm
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Malli

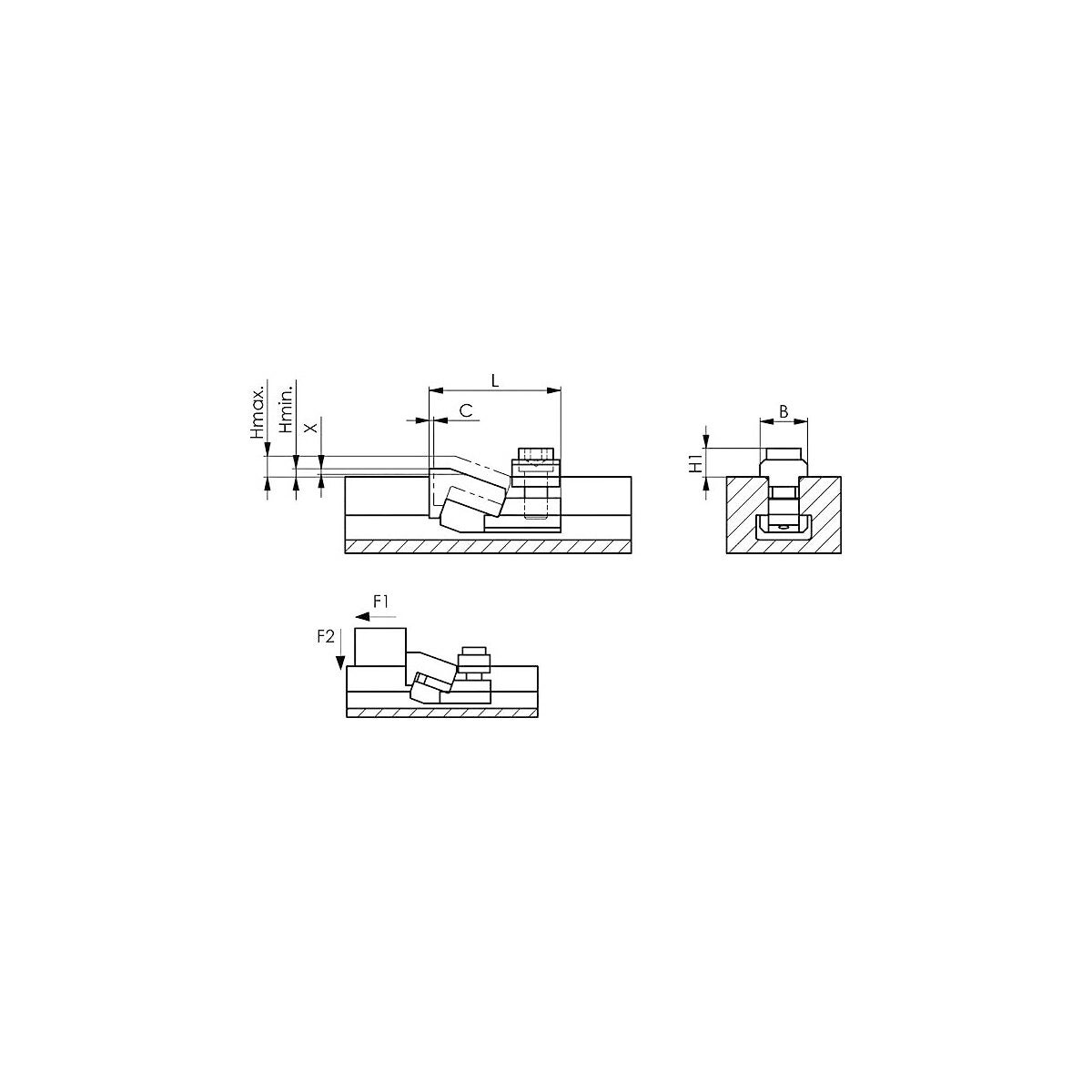

Erittäin matala rakenne (ks. taulukko: Korkeus pöydän yläreunan yläpuolella). Kiinnitysleukaa hiomalla voidaan madaltaa kiinnityskorkeutta ja kompensoida T-uran syvyystoleranssia. Kiinnitysleuan kiilamaisuuden ansiosta työkappale pysyy kiinni konepöydässä.
Raaka-aine
Nuorrutettu teräs, hehkutettu mustaksi.
Käyttö
Tarkoitettu erityisen matalien työkappaleiden sivuttaiseen puristamiseen suoraan konepöytään.
Toimituksen sisältö
Sisältää kuusiokoloavaimen ISO 2936 C.
Ohje
Toimitetaan vain pareittain!

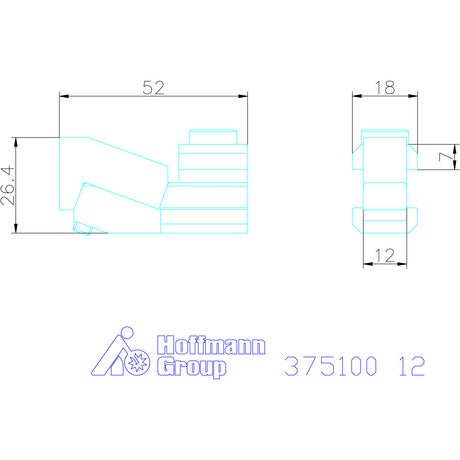

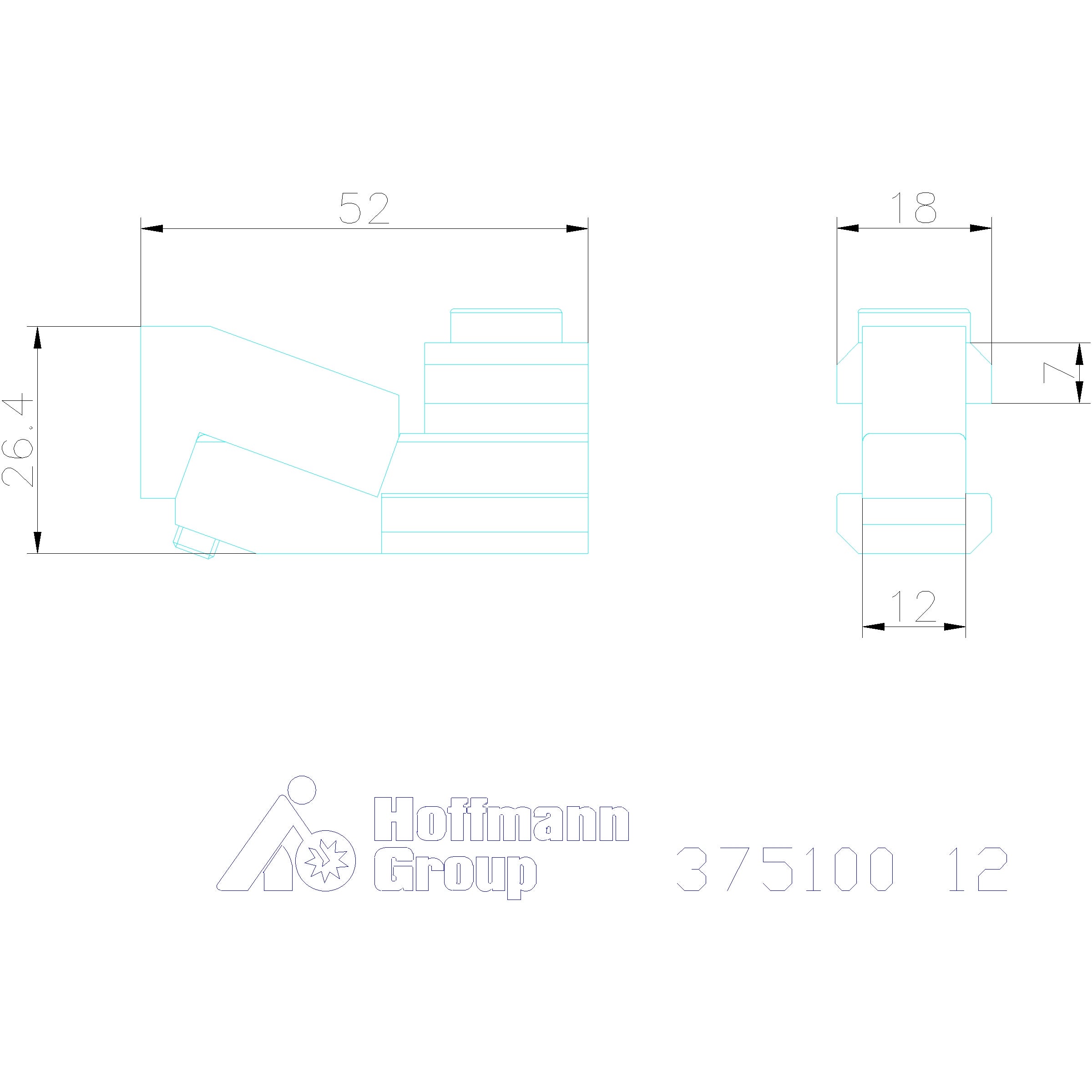

Tekniset tiedot
| Tuotetyyppi | Alasvetävä kiinnitysleuka |
|---|---|
| Leveys b | 18 mm |
| Pituus l | 52 mm |
| Uran leveys a | 12 mm |
| Tyyppi | 6492 |
| Puristuspituus | 1.8 mm |

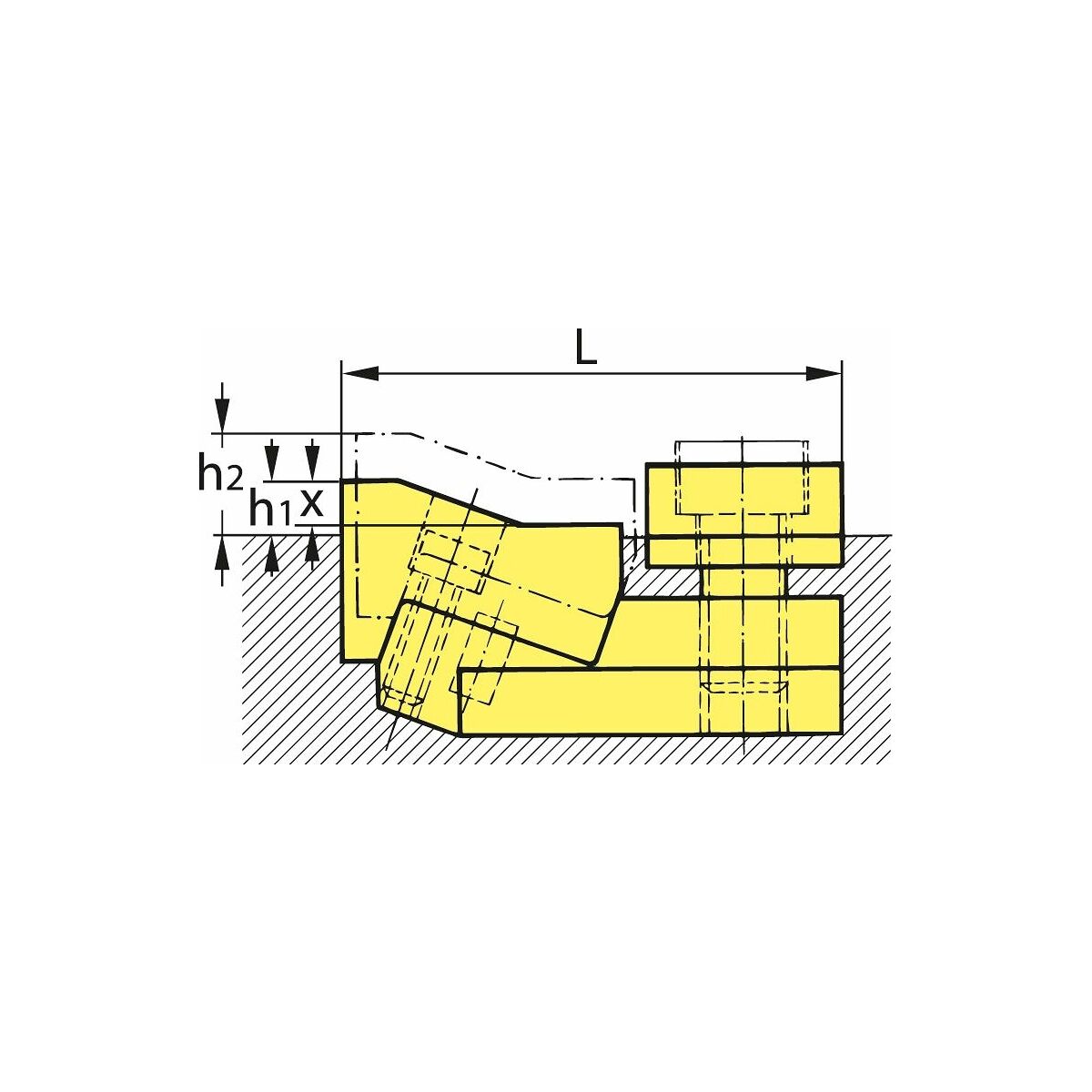

| Korkeus pöydän yläreunan yläpuolella h1 | 2.5 mm |
| Korkeus pöydän yläreunan yläpuolella h2 | 13.5 mm |
| Uudelleenhiontavara x | 5 mm |
| Korkeus h1 | 11 mm |
Tuotetiedot
| Tuotenumero | 375100 |
|---|---|
| EAN | 4020772073091 |
