Kiinnityspala

Tuotekuvaus

Materiaali
Runko ja kiristysvarsi sitkeästi karkaistua terästä.

Etu

• Kompakti rakenne, likaa ja lastuja hylkivä.
• Korkeusasteikko mahdollistaa kiristyskorkeuden nopean esiasetuksen.
• Painelaatta on kiinnitetty siten, ettei se pääse irtoamaan. Painelaatta-adapterit kiinnitetään magneetti-insertin avulla.
• Helppo asennus mahdollista kiristysvarren avulla.

Toimitussisältö

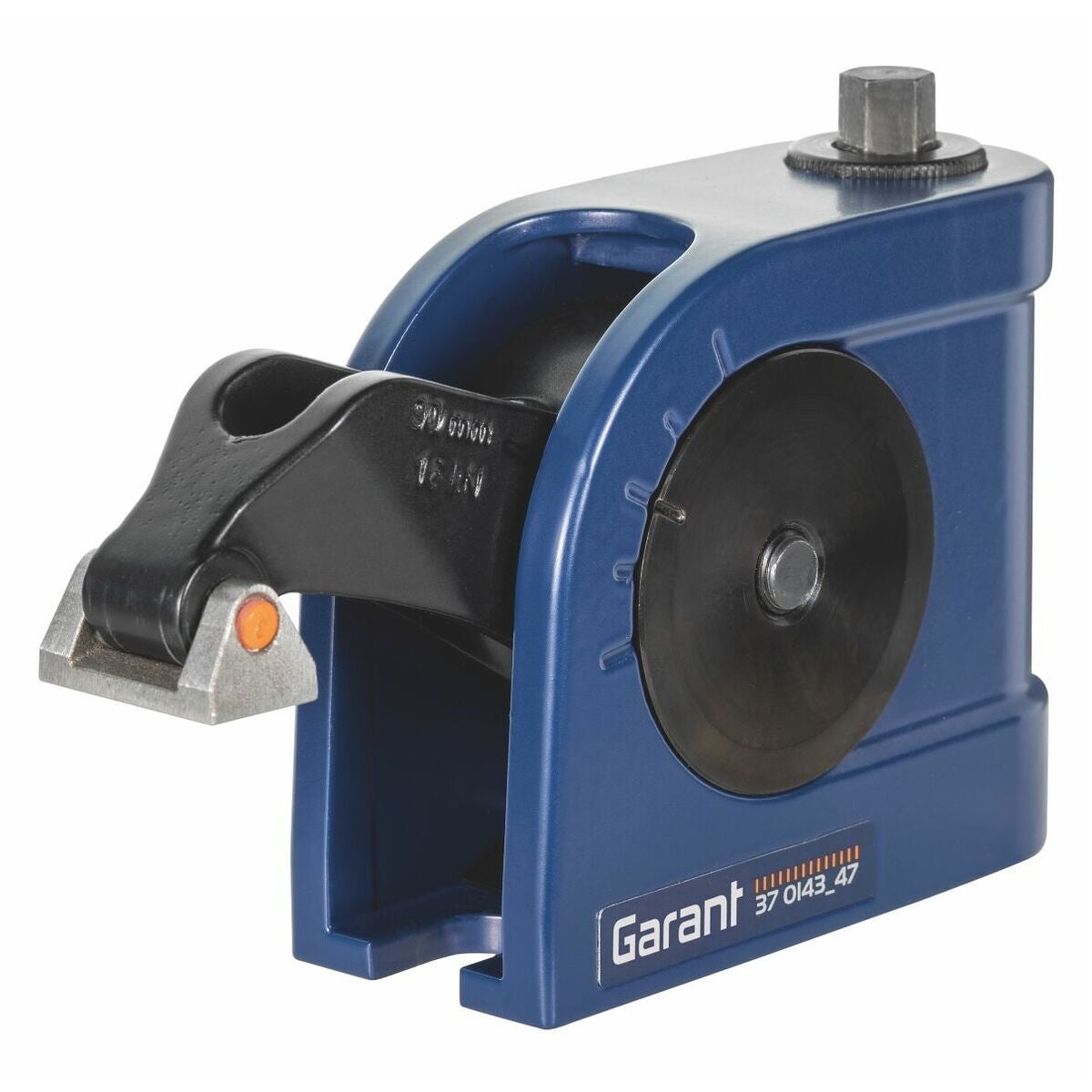

Kompakti puristusleuka, ura-/palikkapala leveydelle 14 mm ja ruuvi M12.

Erikoistarvikkeet
Painelaattasarja nro 370148.
Käyttötarkoitus
Käyttötarkoitus

• Kiinnityslaite asennettavaksi rasterilevylle ja T-urilla varustetulle konepöydälle.
• Työkappaleiden kiinnitykseen, kiristysvoima enintään 16 kN.

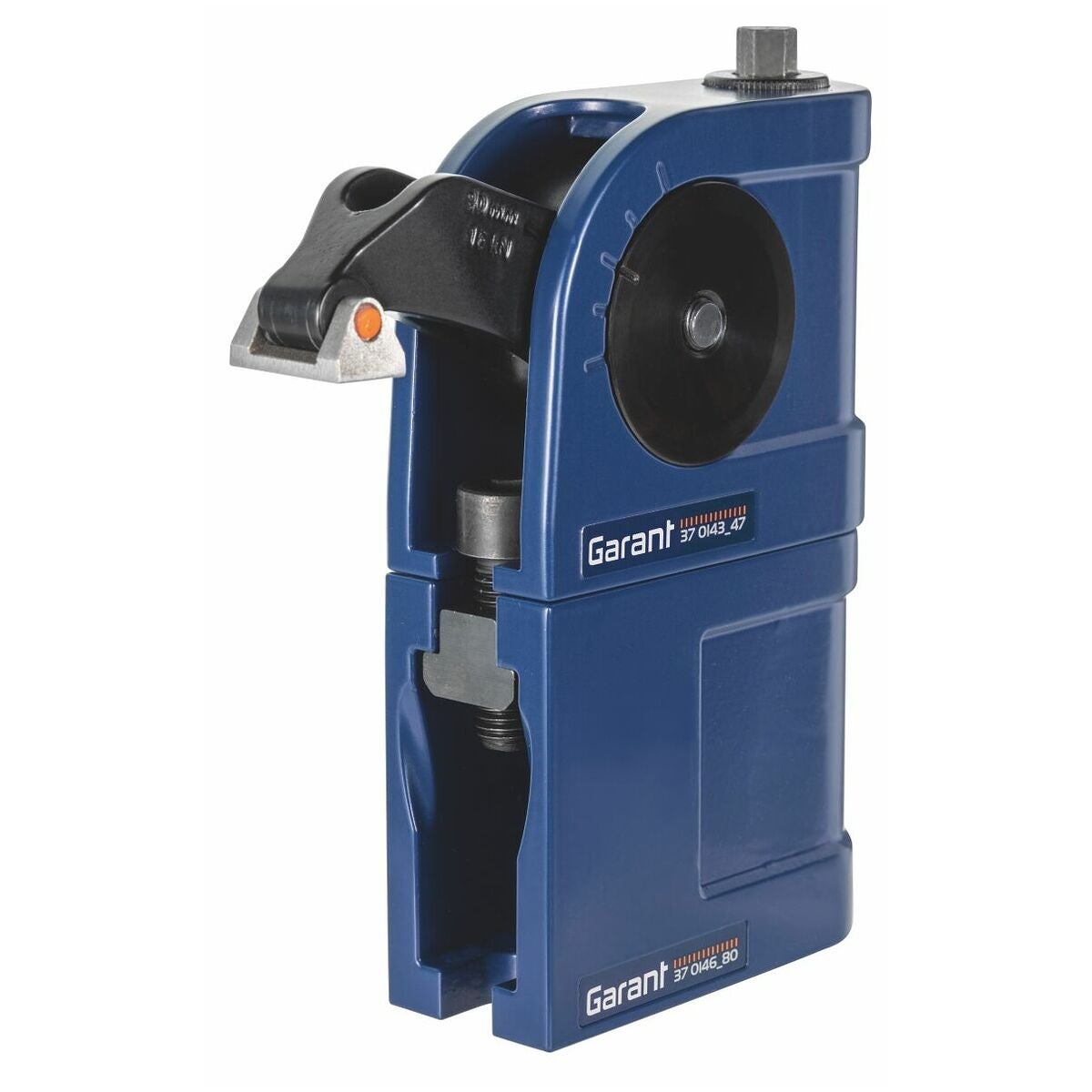

• Voidaan yhdistää korkeuskorotukseen (80 mm), tuotenro 370146 80.
• Voidaan yhdistää painelaattoihin, tuotenro 370148 3.
• Ota porauksessa ja jyrsinnässä esiintyvät sivuvoimat vastaan sopivilla vasteilla.
• Aseta korkeuskorotukset pystysuoraan päällekkäin, ei porrastetusti.

Sopimaton käyttö

• Älä ylitä määrättyjä kiristysmomentteja.
• Ympäristön lämpötila ei saa olla yli 110 °C.
• Älä tee omavaltaisia muutostöitä tai muutoksia.
• Älä käytä räjähdysvaarallisilla alueilla.
• Älä asenna komponentteja, jotka eivät täytä spesifikaatioita.

Materiaali
Kotelo ja paininvarsi sitkestävää terästä.

Etu

• Kompakti rakenne, likaa ja lastuja hylkivä.
• Korkeusasteikko mahdollistaa nopean kiinnityskorkeuden esiasetuksen.
• Paininlevy on asennettu häviämättömästi. Paininlevyadapterit kiinnitetään magneettisisäkkeen avulla.
• Helppo asennus mahdollinen kiristysvarren avulla.

Toimitussisältö
Kompakti kiinnitysleuka, urablokki leveydelle 14 mm ja ruuvi M12.

Erikoisvarusteet
Paininlevysarja nro 370148.

Tekniset tiedot

Tuotetiedot
