Matalakiinnitin mm
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

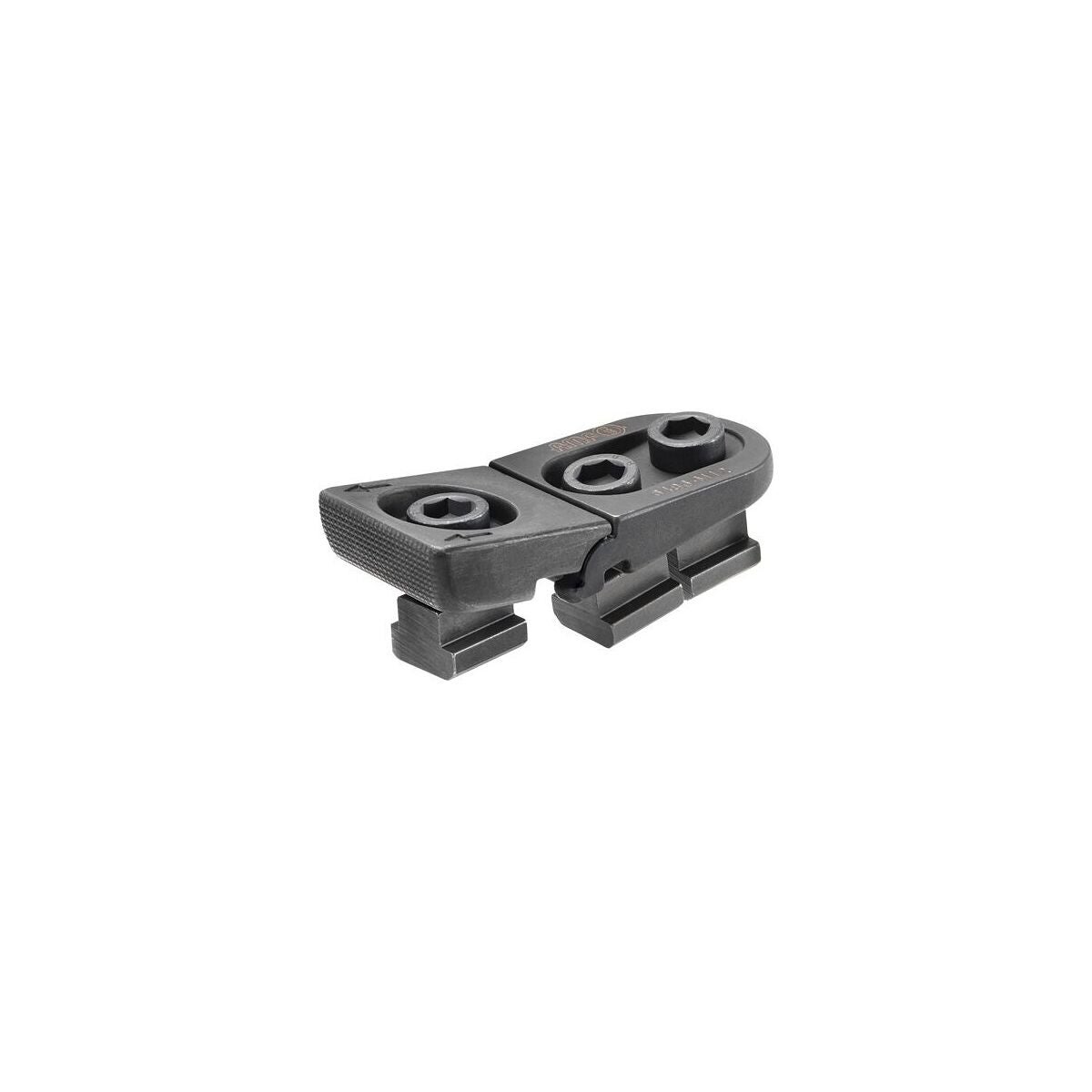

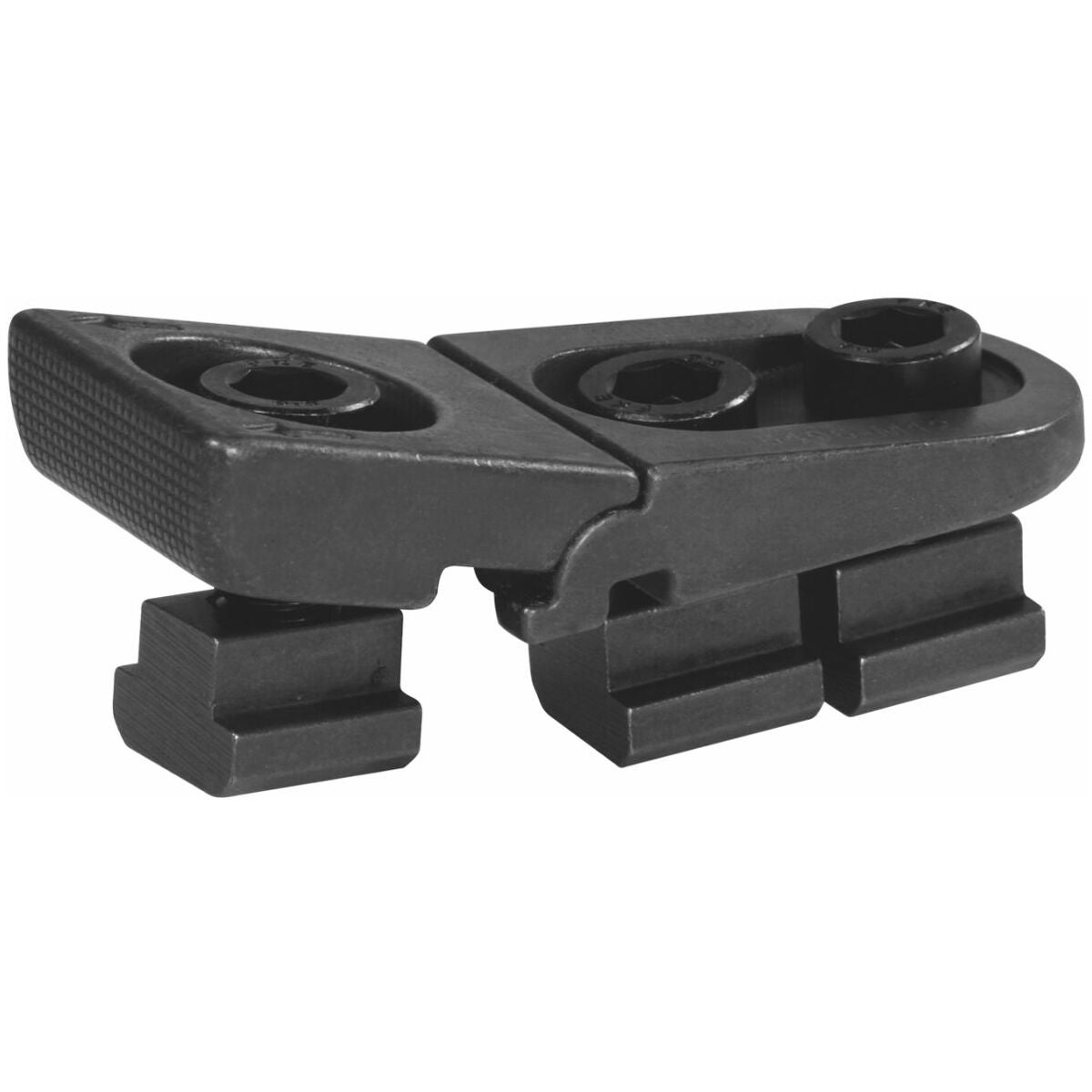

Tuotekuvaus
Malli
Matala malli, tasokiinnitin sijoitetaan työkappaleeseen. Kiristä tämän jälkeen kiinnitysruuvin konepöytään. Kiinnitysruuvia käyttämällä työkappale kiristyy.
Raaka-aine
Nuorrutettu teräs, hehkutettu mustaksi.
Käyttö
Litteiden työkappaleiden sivuttaiseen kiinnittämiseen, jotta pintaa voidaan työstää ilman haitallisia muotoja. Käytettävissä vaaka- ja pystyasennossa.

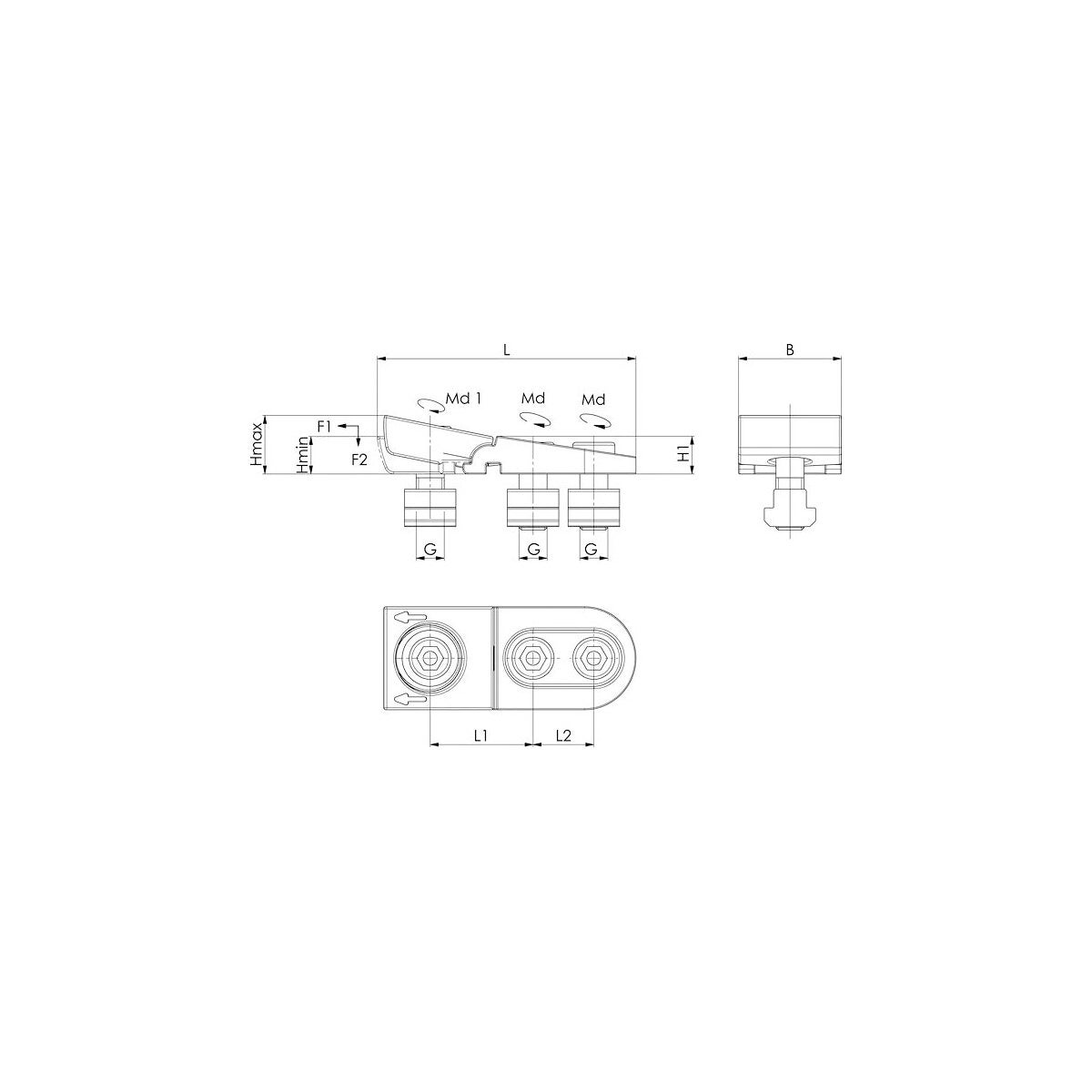

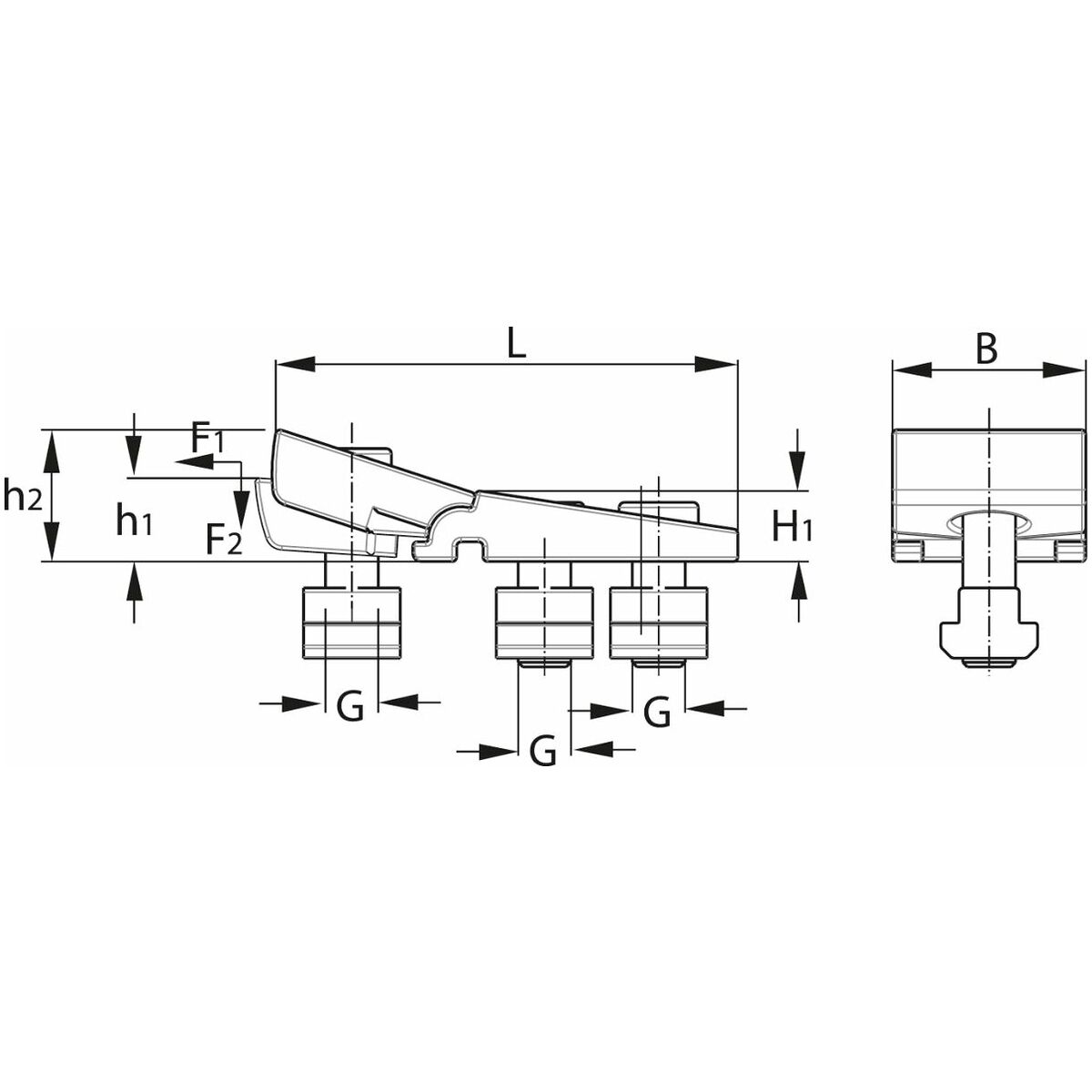

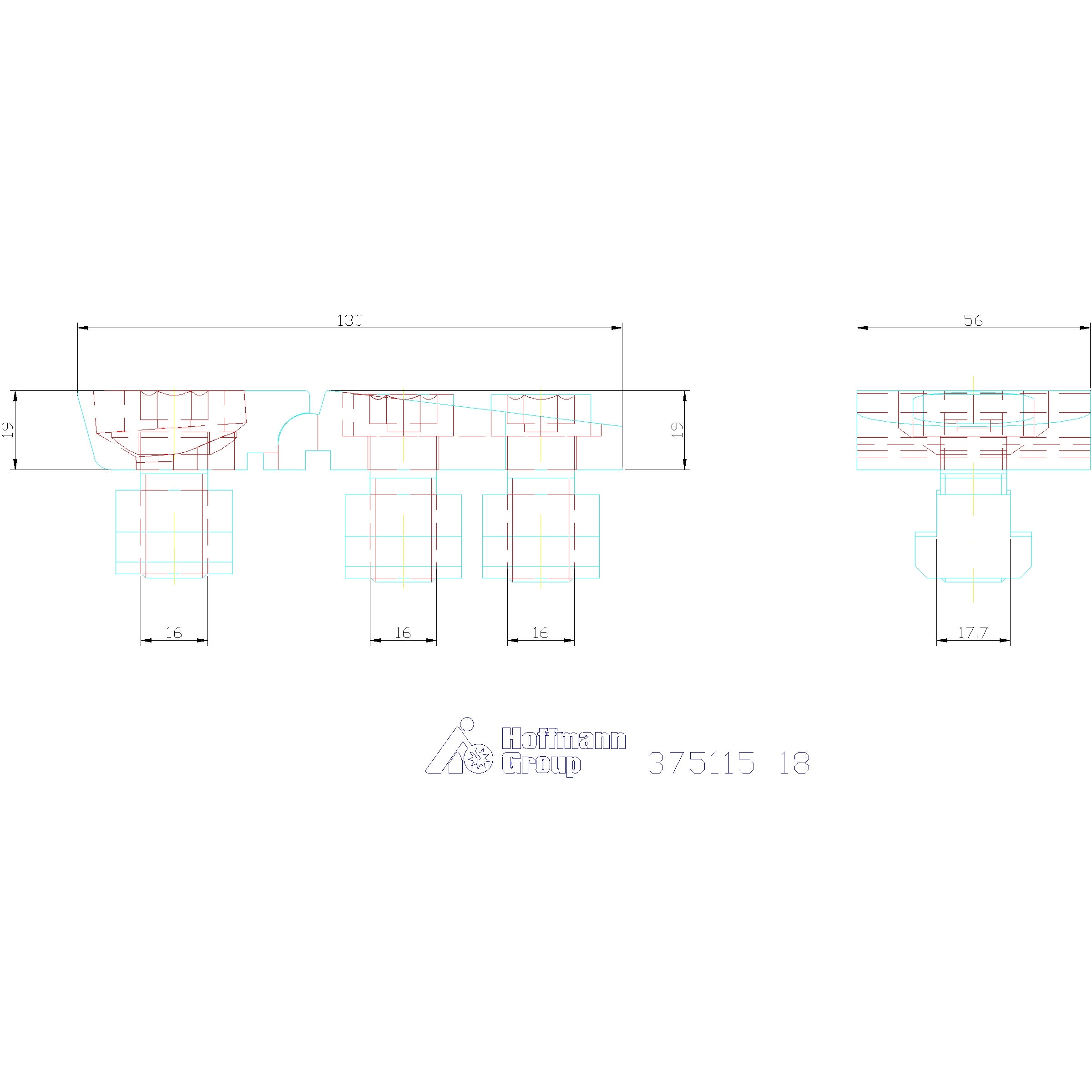

Tekniset tiedot
| Tuotetyyppi | Alasvetopuristinleuka |
|---|---|
| Leveys b | 56 mm |
| Pituus l | 130 mm |
| Uran leveys a | 18 mm |
| Pienin korkeus h1 | 19 mm |
| Kierre g | M16 |
| Enimmäiskorkeus h2 | 30 mm |
| Kiristysvoima f2 pystysuoraan | 12.5 kN |
| Välikorkeus h1 | 19 mm |
| Puristusvoima f1 vaakasuoraan | 25 kN |
| Tyyppi | 6496 |
Tuotetiedot
| Tuotenumero | 375115 |
|---|---|
| EAN | 4020772374174 |
